Типовые конструкции и железобетонные изделия. Рабочие чертежи (Серия 3.503-28)

Поделиться:
Поделиться:

Документ Серия 3.503-28 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. При строительстве автомобильных и железных дорог можно столкнуться с необходимостью возведения мостов и путепроводов на разных по высоте уровнях грунта. Специально для решения данной задачи проектным институтом ГИПРОТРАНСМОСТ была разработана Серия 3.503-28, введенная в действие, начиная с 1972 года. Запроектированные конструкции широко применяются на перегонах и станциях и обладают невероятной прочностью и устойчивостью к вредоносному воздействию низких температур, что позволяет использовать изделия и конструкции в северных районах.

Файлы для скачивания:
picture_as_pdf

5891.pdf

21,101.4 KB

скачать
Товары Серия 3.503-28 (60)

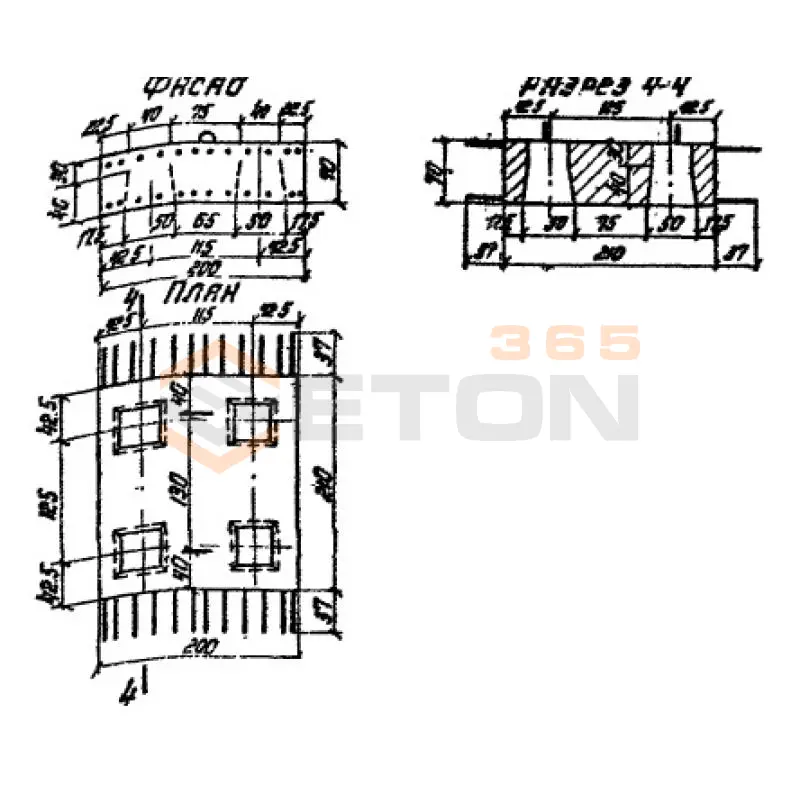

П 2 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 2000 мм.
  • Ширина 2100 мм.
  • Высота 700 мм.
  • Вес 6000 кг.
  • Объем бетона 2,4 м3
  • Геометрический объем 2,94 м3
Цена: 128040 руб.
Подробнее

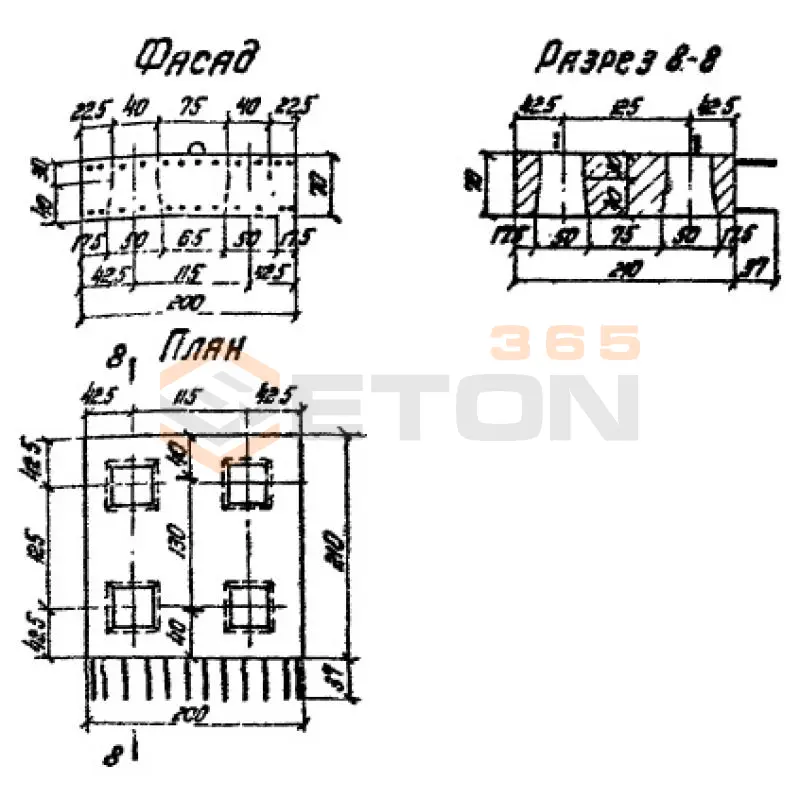

П 1 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 2000 мм.
  • Ширина 2100 мм.
  • Высота 700 мм.
  • Вес 6000 кг.
  • Объем бетона 2,4 м3
  • Геометрический объем 2,94 м3
Цена: 128040 руб.
Подробнее
П 3 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 3000 мм.
  • Ширина 2100 мм.
  • Высота 700 мм.
  • Вес 9100 кг.
  • Объем бетона 3,6 м3
  • Геометрический объем 4,41 м3
Цена: 192060 руб.
Подробнее

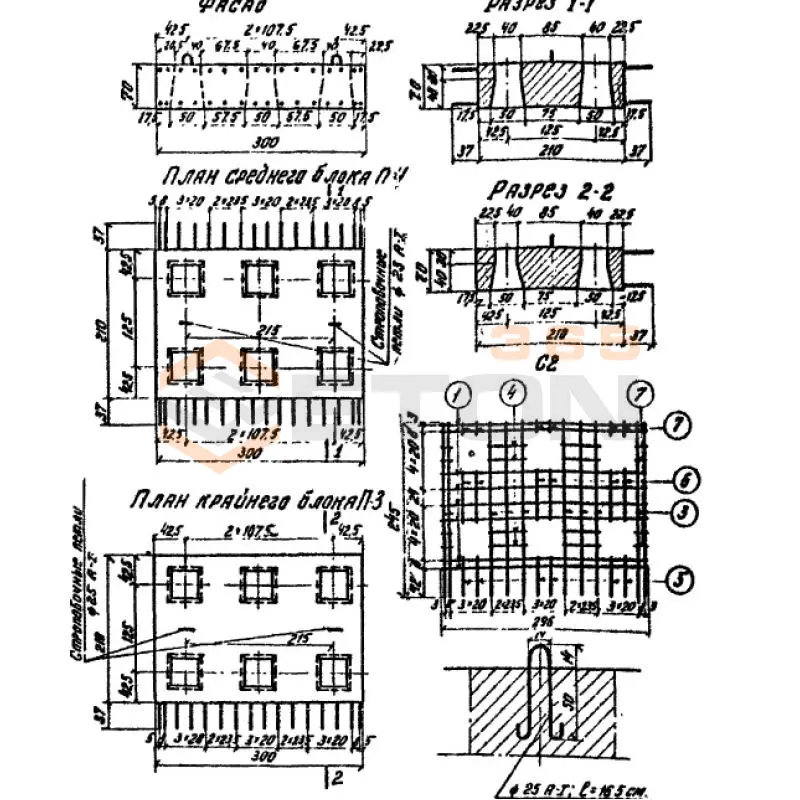

П 4 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 3000 мм.
  • Ширина 2100 мм.
  • Высота 700 мм.
  • Вес 9100 кг.
  • Объем бетона 3,6 м3
  • Геометрический объем 4,41 м3
Цена: 192060 руб.
Подробнее

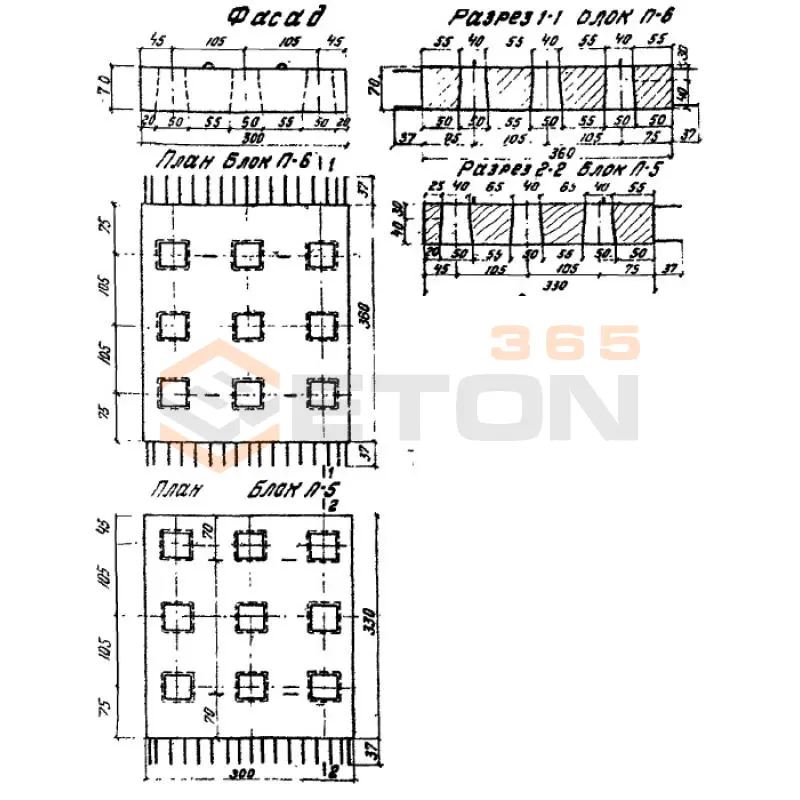

П 5 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 3000 мм.
  • Ширина 3300 мм.
  • Высота 700 мм.
  • Вес 14500 кг.
  • Объем бетона 5,8 м3
  • Геометрический объем 6,93 м3
Цена: 309430 руб.
Подробнее
П 6 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 3000 мм.
  • Ширина 3600 мм.
  • Высота 700 мм.
  • Вес 16000 кг.
  • Объем бетона 6,4 м3
  • Геометрический объем 7,56 м3
Цена: 341440 руб.
Подробнее
П 8 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 3200 мм.
  • Ширина 3600 мм.
  • Высота 700 мм.
  • Вес 17000 кг.
  • Объем бетона 6,8 м3
  • Геометрический объем 8,064 м3
Цена: 362780 руб.
Подробнее

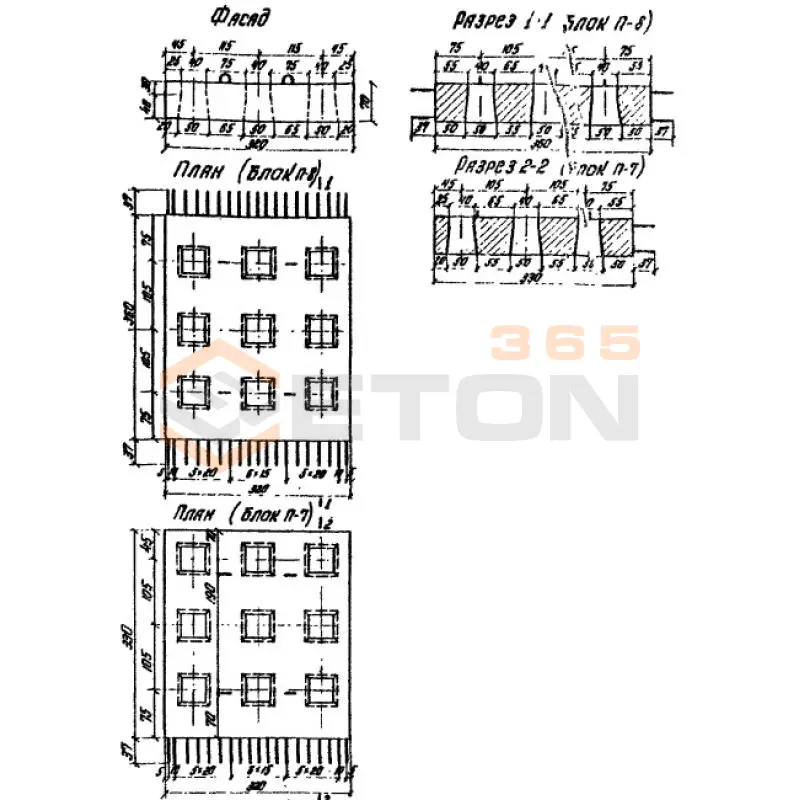

П 7 (3.503-28)
Блоки плит Серия 3.503-28
  • Длина 3200 мм.
  • Ширина 3600 мм.
  • Высота 700 мм.
  • Вес 15500 кг.
  • Объем бетона 6,2 м3
  • Геометрический объем 8,064 м3
Цена: 330770 руб.
Подробнее

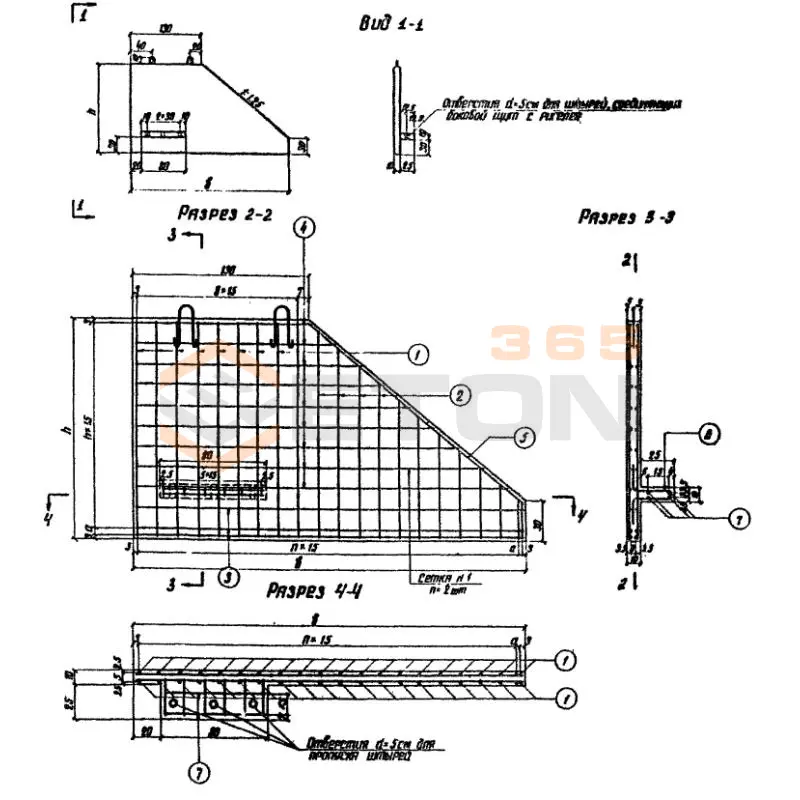

Т 1 (3.503-28)
Блоки щитов боковые Серия 3.503-28
  • Длина 3090 мм.
  • Ширина 100 мм.
  • Высота 1730 мм.
  • Вес 1000 кг.
  • Объем бетона 0,41 м3
  • Геометрический объем 0,5346 м3
Цена: 17897 руб.
Подробнее

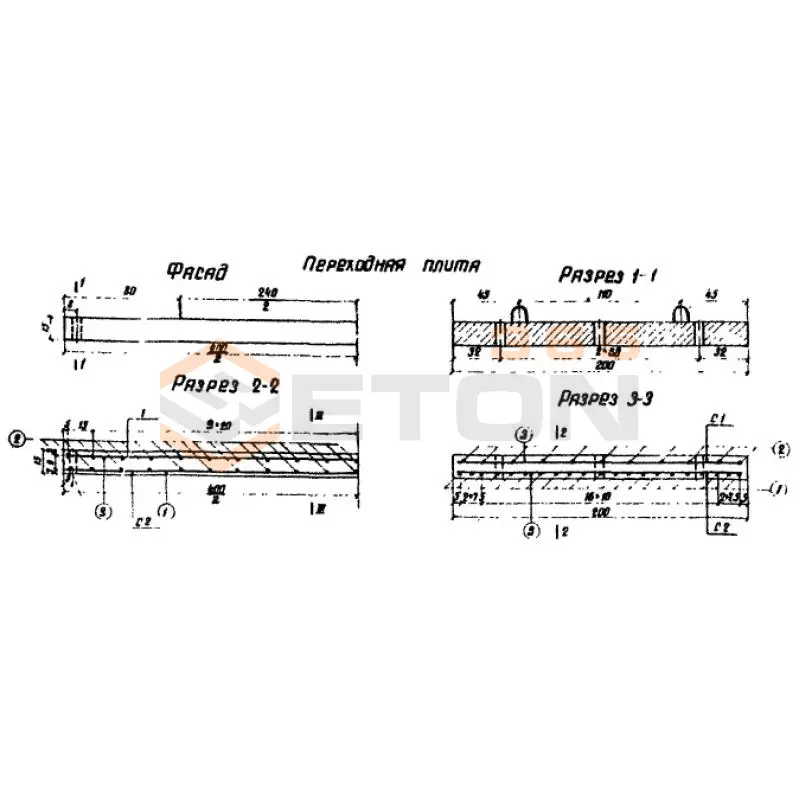

ПП (3.503-28)
Плиты переходные Серия 3.503-28
  • Длина 4000 мм.
  • Ширина 2000 мм.
  • Высота 150 мм.
  • Вес 3000 кг.
  • Объем бетона 1,2 м3
  • Геометрический объем 1,2 м3
Цена: 52380 руб.
Подробнее

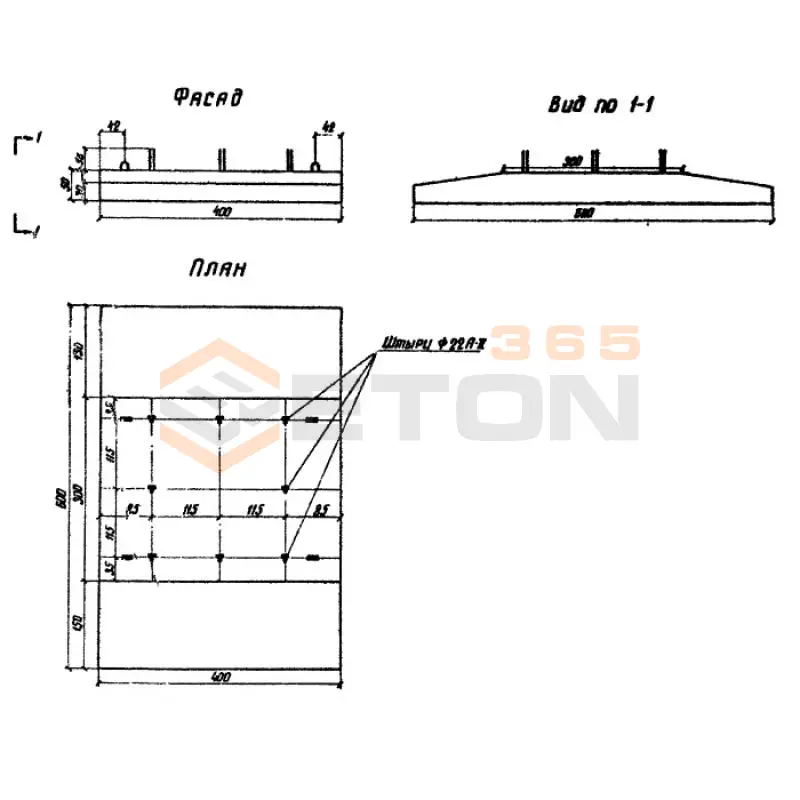

ПФ 1 (3.503-28)
Плиты фундаментные Серия 3.503-28
  • Длина 4000 мм.
  • Ширина 6000 мм.
  • Высота 500 мм.
  • Вес 27000 кг.
  • Объем бетона 10,8 м3
  • Геометрический объем 12 м3
Цена: 282852 руб.
Подробнее
Р 1 (3.503-28)
Ригели Серия 3.503-28
  • Длина 9700 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 14300 кг.
  • Объем бетона 5,7 м3
  • Геометрический объем 6,0625 м3
Цена: 221160 руб.
Подробнее
Р 10 (3.503-28)
Ригели Серия 3.503-28
  • Длина 9700 мм.
  • Ширина 1000 мм.
  • Высота 1950 мм.
  • Вес 14300 кг.
  • Объем бетона 5,7 м3
  • Геометрический объем 18,915 м3
Цена: 221160 руб.
Подробнее
Р 11 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11300 мм.
  • Ширина 700 мм.
  • Высота 1340 мм.
  • Вес 16500 кг.
  • Объем бетона 6,5 м3
  • Геометрический объем 10,5994 м3
Цена: 252200 руб.
Подробнее
Р 15 (3.503-28)
Ригели Серия 3.503-28
  • Длина 13500 мм.
  • Ширина 1000 мм.
  • Высота 1130 мм.
  • Вес 18300 кг.
  • Объем бетона 7,4 м3
  • Геометрический объем 15,255 м3
Цена: 287120 руб.
Подробнее
Р 14 (3.503-28)
Ригели Серия 3.503-28
  • Длина 12500 мм.
  • Ширина 1000 мм.
  • Высота 1130 мм.
  • Вес 18200 кг.
  • Объем бетона 7,3 м3
  • Геометрический объем 14,125 м3
Цена: 283240 руб.
Подробнее
Р 13 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11800 мм.
  • Ширина 700 мм.
  • Высота 1340 мм.
  • Вес 17300 кг.
  • Объем бетона 6,9 м3
  • Геометрический объем 11,0684 м3
Цена: 267720 руб.
Подробнее
Р 12 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11500 мм.
  • Ширина 1000 мм.
  • Высота 1130 мм.
  • Вес 16800 кг.
  • Объем бетона 6,7 м3
  • Геометрический объем 12,995 м3
Цена: 259960 руб.
Подробнее
Р 16 (3.503-28)
Ригели Серия 3.503-28
  • Длина 9700 мм.
  • Ширина 1250 мм.
  • Высота 700 мм.
  • Вес 19000 кг.
  • Объем бетона 7,6 м3
  • Геометрический объем 8,4875 м3
Цена: 294880 руб.
Подробнее
Р 17 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11300 мм.
  • Ширина 1250 мм.
  • Высота 700 мм.
  • Вес 22200 кг.
  • Объем бетона 8,9 м3
  • Геометрический объем 9,8875 м3
Цена: 345320 руб.
Подробнее
Р 19 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11400 мм.
  • Ширина 1250 мм.
  • Высота 700 мм.
  • Вес 22000 кг.
  • Объем бетона 8,8 м3
  • Геометрический объем 9,975 м3
Цена: 341440 руб.
Подробнее
Р 18 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11800 мм.
  • Ширина 1250 мм.
  • Высота 700 мм.
  • Вес 23000 кг.
  • Объем бетона 9,2 м3
  • Геометрический объем 10,325 м3
Цена: 356960 руб.
Подробнее
Р 20 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11400 мм.
  • Ширина 1250 мм.
  • Высота 700 мм.
  • Вес 24500 кг.
  • Объем бетона 9,8 м3
  • Геометрический объем 9,975 м3
Цена: 380240 руб.
Подробнее
Р 2 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11300 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 16600 кг.
  • Объем бетона 6,7 м3
  • Геометрический объем 7,0625 м3
Цена: 259960 руб.
Подробнее
Р 21 (3.503-28)
Ригели Серия 3.503-28
  • Длина 12400 мм.
  • Ширина 1240 мм.
  • Высота 700 мм.
  • Вес 23500 кг.
  • Объем бетона 9,4 м3
  • Геометрический объем 10,7632 м3
Цена: 364720 руб.
Подробнее
Р 22 (3.503-28)
Ригели Серия 3.503-28
  • Длина 12400 мм.
  • Ширина 1240 мм.
  • Высота 700 мм.
  • Вес 26200 кг.
  • Объем бетона 10,5 м3
  • Геометрический объем 10,7632 м3
Цена: 407400 руб.
Подробнее
Р 24 (3.503-28)
Ригели Серия 3.503-28
  • Длина 13400 мм.
  • Ширина 1250 мм.
  • Высота 850 мм.
  • Вес 28500 кг.
  • Объем бетона 11,4 м3
  • Геометрический объем 14,2375 м3
Цена: 442320 руб.
Подробнее
Р 28 (3.503-28)
Ригели Серия 3.503-28
  • Длина 12400 мм.
  • Ширина 1250 мм.
  • Высота 1000 мм.
  • Вес 32000 кг.
  • Объем бетона 12,8 м3
  • Геометрический объем 15,5 м3
Цена: 496640 руб.
Подробнее
Р 23 (3.503-28)
Ригели Серия 3.503-28
  • Длина 13400 мм.
  • Ширина 1250 мм.
  • Высота 700 мм.
  • Вес 25900 кг.
  • Объем бетона 10,2 м3
  • Геометрический объем 11,725 м3
Цена: 395760 руб.
Подробнее
Р 25 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11400 мм.
  • Ширина 1250 мм.
  • Высота 1000 мм.
  • Вес 28000 кг.
  • Объем бетона 11,2 м3
  • Геометрический объем 14,25 м3
Цена: 434560 руб.
Подробнее
Р 27 (3.503-28)
Ригели Серия 3.503-28
  • Длина 12400 мм.
  • Ширина 1250 мм.
  • Высота 1000 мм.
  • Вес 29300 кг.
  • Объем бетона 11,7 м3
  • Геометрический объем 15,5 м3
Цена: 453960 руб.
Подробнее
Р 26 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11400 мм.
  • Ширина 1250 мм.
  • Высота 1000 мм.
  • Вес 30600 кг.
  • Объем бетона 12,2 м3
  • Геометрический объем 14,25 м3
Цена: 473360 руб.
Подробнее
Р 29 (3.503-28)
Ригели Серия 3.503-28
  • Длина 18200 мм.
  • Ширина 1650 мм.
  • Высота 700 мм.
  • Вес 50000 кг.
  • Объем бетона 20 м3
  • Геометрический объем 21,021 м3
Цена: 776000 руб.
Подробнее
Р 4 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11400 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 16600 кг.
  • Объем бетона 6,7 м3
  • Геометрический объем 7,125 м3
Цена: 259960 руб.
Подробнее
Р 3 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11800 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 17500 кг.
  • Объем бетона 7 м3
  • Геометрический объем 7,375 м3
Цена: 271600 руб.
Подробнее
Р 32 (3.503-28)
Ригели Серия 3.503-28
  • Длина 18800 мм.
  • Ширина 1650 мм.
  • Высота 500 мм.
  • Вес 35300 кг.
  • Объем бетона 14,1 м3
  • Геометрический объем 15,51 м3
Цена: 547080 руб.
Подробнее
Р 5 (3.503-28)
Ригели Серия 3.503-28
  • Длина 11400 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 19300 кг.
  • Объем бетона 7,7 м3
  • Геометрический объем 7,125 м3
Цена: 298760 руб.
Подробнее
Р 31 (3.503-28)
Ригели Серия 3.503-28
  • Длина 18200 мм.
  • Ширина 1650 мм.
  • Высота 1100 мм.
  • Вес 7300 кг.
  • Объем бетона 2,92 м3
  • Геометрический объем 33,033 м3
Цена: 113296 руб.
Подробнее
Р 30 (3.503-28)
Ригели Серия 3.503-28
  • Длина 18200 мм.
  • Ширина 1100 мм.
  • Высота 1540 мм.
  • Вес 38000 кг.
  • Объем бетона 15,2 м3
  • Геометрический объем 30,8308 м3
Цена: 589760 руб.
Подробнее
Р 6 (3.503-28)
Ригели Серия 3.503-28
  • Длина 12400 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 18500 кг.
  • Объем бетона 7,4 м3
  • Геометрический объем 7,75 м3
Цена: 287120 руб.
Подробнее
Р 8 (3.503-28)
Ригели Серия 3.503-28
  • Длина 13400 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 19000 кг.
  • Объем бетона 7,6 м3
  • Геометрический объем 8,375 м3
Цена: 294880 руб.
Подробнее
Р 9 (3.503-28)
Ригели Серия 3.503-28
  • Длина 13400 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 22000 кг.
  • Объем бетона 8,8 м3
  • Геометрический объем 8,375 м3
Цена: 341440 руб.
Подробнее
Р 7 (3.503-28)
Ригели Серия 3.503-28
  • Длина 12400 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 21200 кг.
  • Объем бетона 8,6 м3
  • Геометрический объем 7,75 м3
Цена: 333680 руб.
Подробнее
С 10 (3.503-28)
Стойки Серия 3.503-28
  • Длина 8700 мм.
  • Ширина 400 мм.
  • Высота 600 мм.
  • Вес 5300 кг.
  • Объем бетона 2,1 м3
  • Геометрический объем 2,088 м3
Цена: 42777 руб.
Подробнее
С 12 (3.503-28)
Стойки Серия 3.503-28
  • Длина 9650 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 5200 кг.
  • Объем бетона 2,3 м3
  • Геометрический объем 2,316 м3
Цена: 46851 руб.
Подробнее
С 1 (3.503-28)
Стойки Серия 3.503-28
  • Длина 10850 мм.
  • Ширина 500 мм.
  • Высота 400 мм.
  • Вес 5400 кг.
  • Объем бетона 2,2 м3
  • Геометрический объем 2,17 м3
Цена: 44814 руб.
Подробнее
С 11 (3.503-28)
Стойки Серия 3.503-28
  • Длина 12800 мм.
  • Ширина 500 мм.
  • Высота 400 мм.
  • Вес 6400 кг.
  • Объем бетона 2,6 м3
  • Геометрический объем 2,56 м3
Цена: 52962 руб.
Подробнее
С 13 (3.503-28)
Стойки Серия 3.503-28
  • Длина 7950 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 4800 кг.
  • Объем бетона 1,9 м3
  • Геометрический объем 1,908 м3
Цена: 38703 руб.
Подробнее
С 14 (3.503-28)
Стойки Серия 3.503-28
  • Длина 6150 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 3700 кг.
  • Объем бетона 1,5 м3
  • Геометрический объем 1,476 м3
Цена: 30555 руб.
Подробнее
С 15 (3.503-28)
Стойки Серия 3.503-28
  • Длина 11850 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 7300 кг.
  • Объем бетона 2,9 м3
  • Геометрический объем 2,844 м3
Цена: 59073 руб.
Подробнее
С 17 (3.503-28)
Стойки Серия 3.503-28
  • Длина 8450 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 5100 кг.
  • Объем бетона 2 м3
  • Геометрический объем 2,028 м3
Цена: 40740 руб.
Подробнее
С 19 (3.503-28)
Стойки Серия 3.503-28
  • Длина 8800 мм.
  • Ширина 800 мм.
  • Высота 500 мм.
  • Вес 8800 кг.
  • Объем бетона 3,5 м3
  • Геометрический объем 3,52 м3
Цена: 71295 руб.
Подробнее
С 20 (3.503-28)
Стойки Серия 3.503-28
  • Длина 11100 мм.
  • Ширина 800 мм.
  • Высота 500 мм.
  • Вес 11100 кг.
  • Объем бетона 4,4 м3
  • Геометрический объем 4,44 м3
Цена: 89628 руб.
Подробнее
С 2 (3.503-28)
Стойки Серия 3.503-28
  • Длина 9050 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 5500 кг.
  • Объем бетона 2,2 м3
  • Геометрический объем 2,172 м3
Цена: 44814 руб.
Подробнее
С 18 (3.503-28)
Стойки Серия 3.503-28
  • Длина 10550 мм.
  • Ширина 700 мм.
  • Высота 500 мм.
  • Вес 9300 кг.
  • Объем бетона 3,7 м3
  • Геометрический объем 3,6925 м3
Цена: 75369 руб.
Подробнее
С 16 (3.503-28)
Стойки Серия 3.503-28
  • Длина 10250 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 6300 кг.
  • Объем бетона 2,5 м3
  • Геометрический объем 2,46 м3
Цена: 50925 руб.
Подробнее
С 4 (3.503-28)
Стойки Серия 3.503-28
  • Длина 6000 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 3600 кг.
  • Объем бетона 1,4 м3
  • Геометрический объем 1,44 м3
Цена: 28518 руб.
Подробнее
С 3 (3.503-28)
Стойки Серия 3.503-28
  • Длина 7850 мм.
  • Ширина 600 мм.
  • Высота 400 мм.
  • Вес 4800 кг.
  • Объем бетона 1,9 м3
  • Геометрический объем 1,884 м3
Цена: 38703 руб.
Подробнее
С 5 (3.503-28)
Стойки Серия 3.503-28
  • Длина 1250 мм.
  • Ширина 3800 мм.
  • Высота 7570 мм.
  • Вес 16800 кг.
  • Объем бетона 6,7 м3
  • Геометрический объем 35,9575 м3
Цена: 136479 руб.
Подробнее
С 5 (3.503-28)
Стойки Серия 3.503-28
  • Длина 12550 мм.
  • Ширина 800 мм.
  • Высота 800 мм.
  • Вес 13300 кг.
  • Объем бетона 6,3 м3
  • Геометрический объем 8,032 м3
Цена: 128331 руб.
Подробнее

Уведомление о файлах cookie

Мы используем файлы cookie для улучшения вашего опыта просмотра и анализа трафика. Нажимая "Принять все", вы соглашаетесь с нашей политикой конфиденциальности и политикой обработки файлов cookie.

Дзен Телеграм Вконтакте vk
