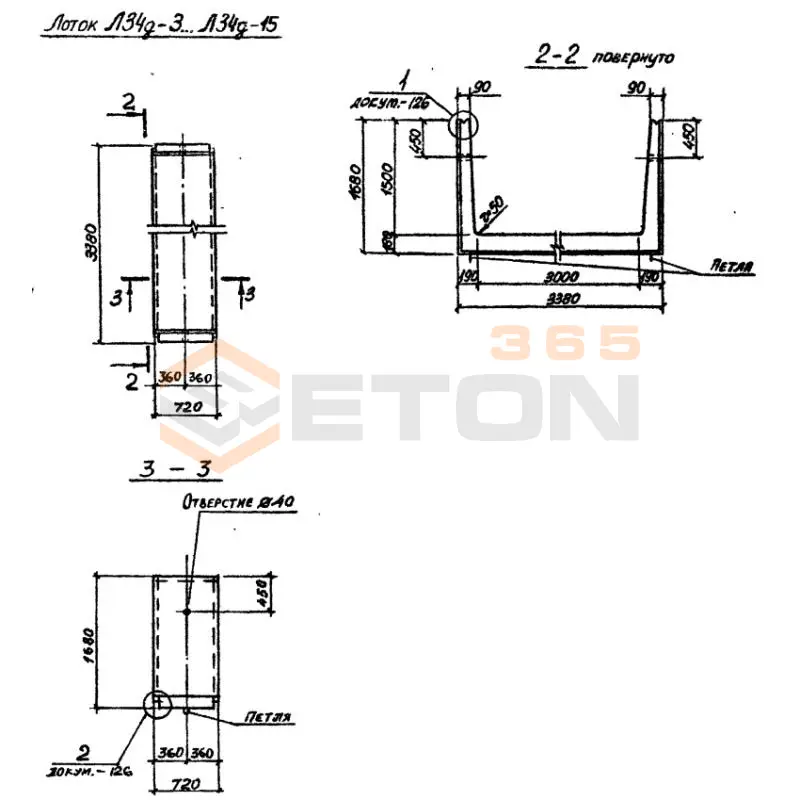

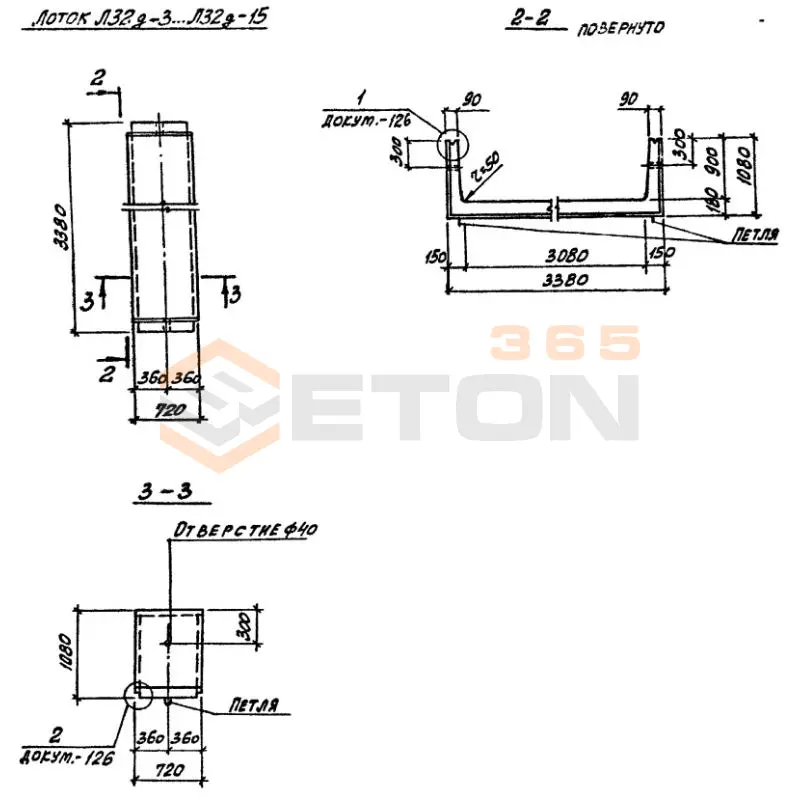

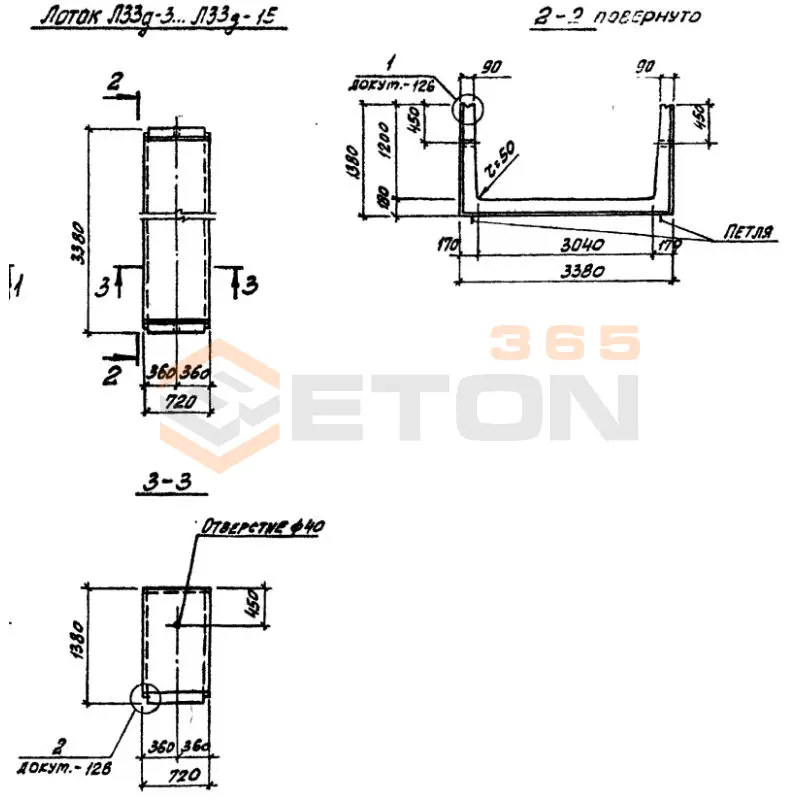

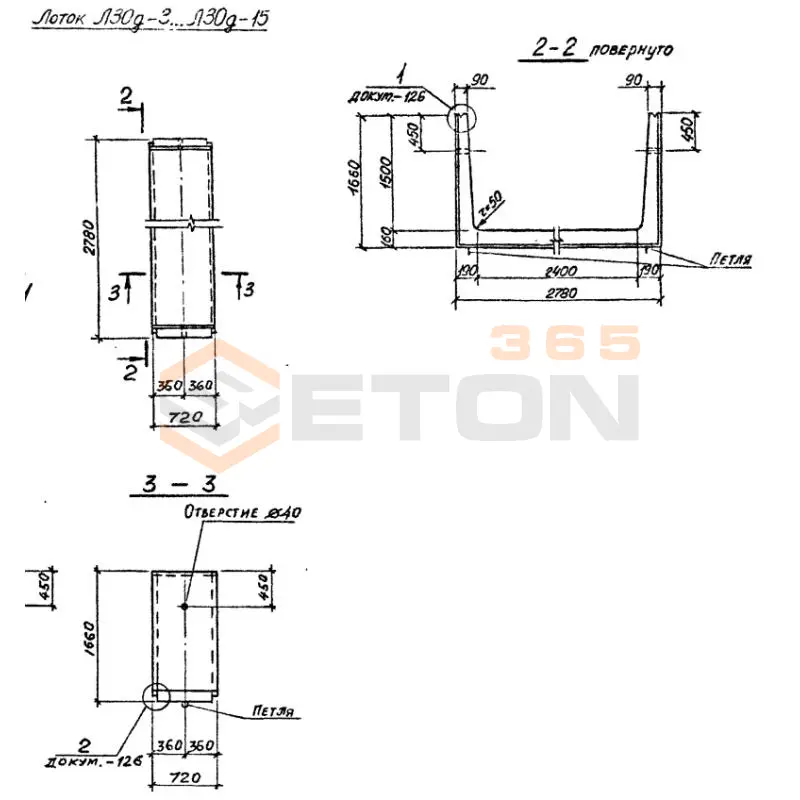

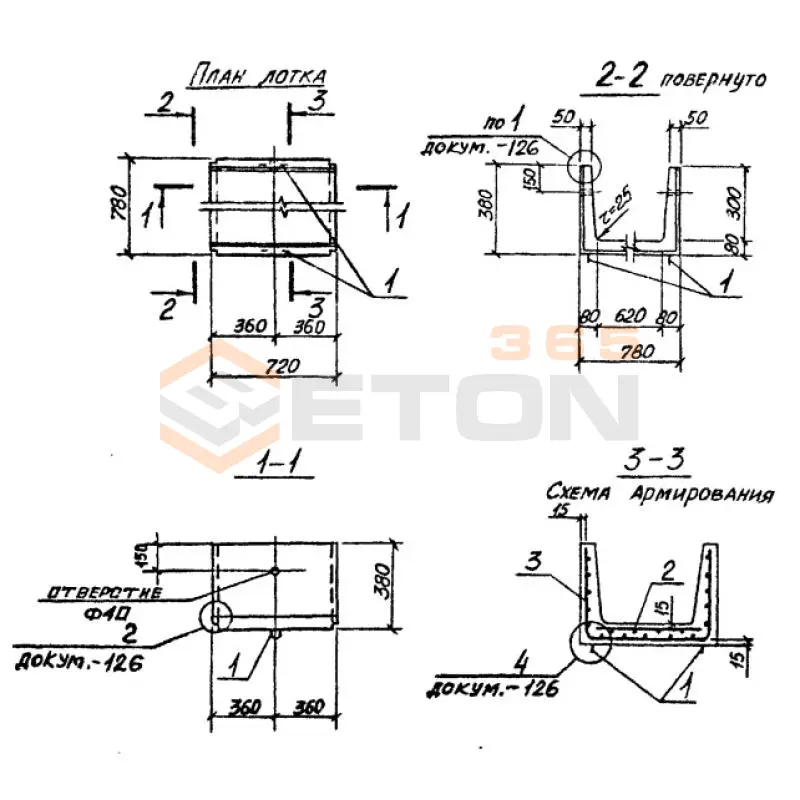

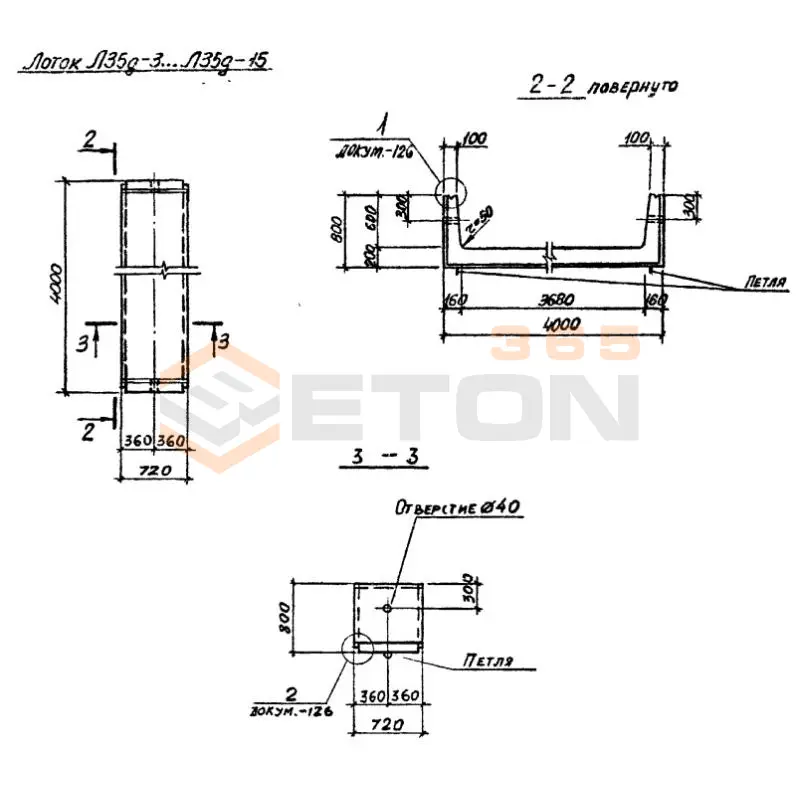

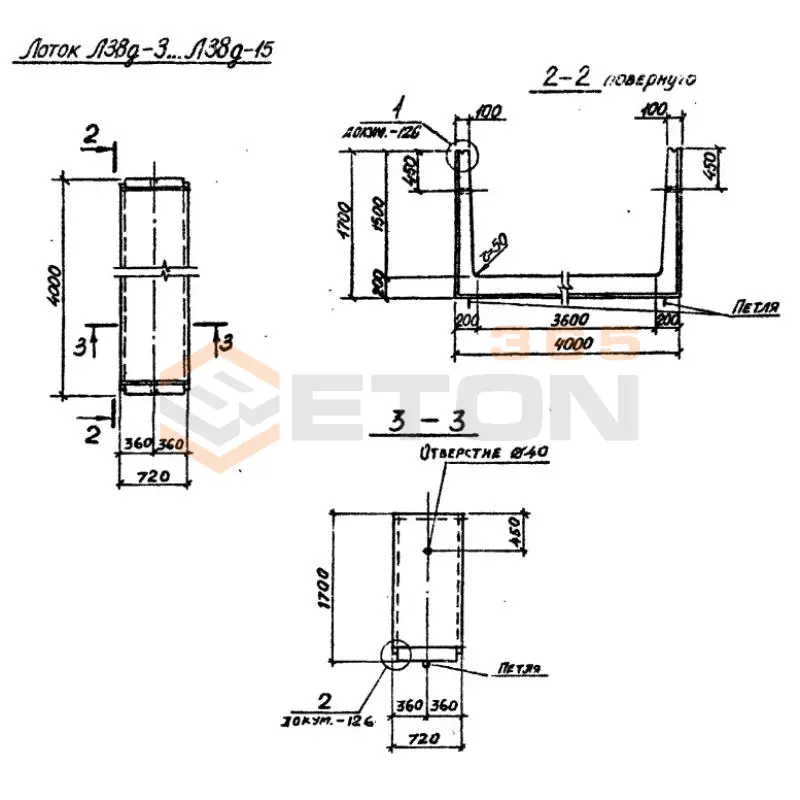

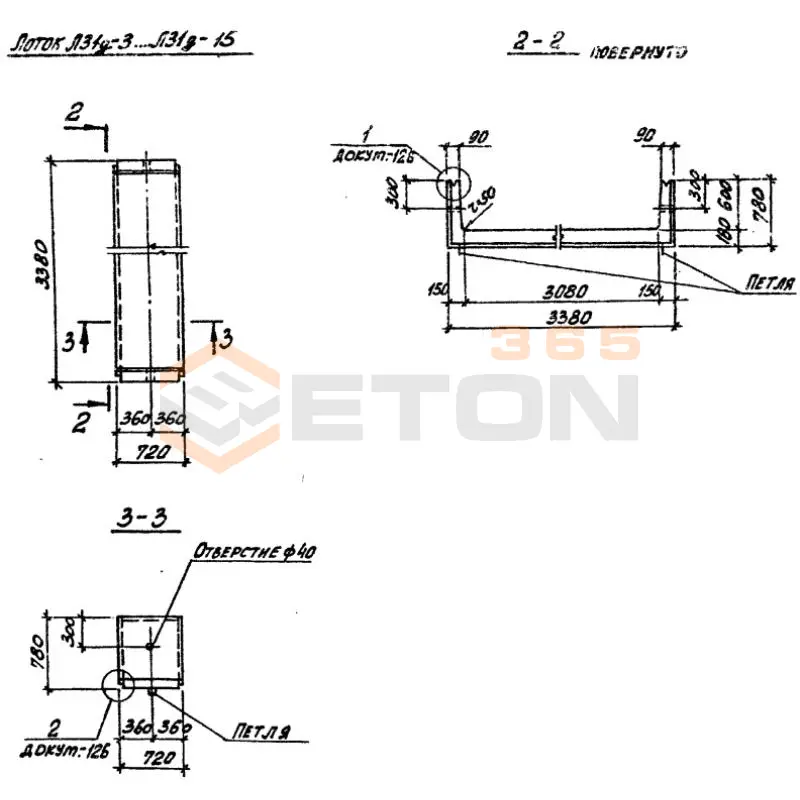

Мотки теплотрасс Л Серия 3.006.1-2/82 доборные

Ответ: Лотки теплотрасс Л серии 3.006.1-2/82 являются доборными элементами. Их основное назначение — изменение направления трассы или подключение ответвлений. Основные технические характеристики, регламентированные серией, включают:

• Материал: Тяжелый бетон.
• Марка бетона: Как правило, не ниже М300 (В22.5) по прочности на сжатие.
• Морозостойкость: F200 (для наружных прокладок).
• Водонепроницаемость: W6.
• Арматура: Напрягаемая или ненапрягаемая арматурная сталь (например, стержни класса А-III).
• Расчетная нагрузка: Конкретная величина зависит от типа лотка и его положения в трассе, но серия разработана с учетом нагрузок от грунта, транспорта и самого теплоносителя. Точные значения указываются в рабочих чертежах на конкретный объект.
• Габаритные размеры: Определяются конкретным типоразмером доборного лотка (например, углового, тройникового) и указываются в спецификациях проекта.

Ответ: Главное функциональное отличие заключается в их назначении:

• Стандартные (прямые) лотки используются для устройства прямолинейных участков теплотрассы.
• Доборные лотки предназначены для монтажа в местах изменения конфигурации трассы. К ним относятся:
  • Угловые лотки: Для поворотов теплотрассы под заданным углом (например, 15°, 30°, 90°).
  • Тройниковые лотки (тройники): Для устройства ответвлений от основной магистрали.
  • Переходные лотки: Для соединения каналов разного сечения или перехода на другой тип прокладки.
  • Лотки с отверстиями: Для пропуска дренажа, кабелей и т.п. Таким образом, доборные элементы обеспечивают гибкость проектирования и монтажа сложных трасс без необходимости нестандартных решений на месте.

Ответ: Герметичность стыков — критически важный параметр для защиты теплоизоляции трубопроводов от грунтовых вод. Она обеспечивается комплексно:

1. Конструкция стыка: Торцы лотков имеют специальные профили (пазы, гребни, четверти), которые формируют лабиринтное уплотнение.
2. Уплотнительные материалы: В стык укладываются уплотнительные шнуры (например, из вспененного полиэтилена или резины) и герметики (тиоколовые, силиконовые, полиуретановые), устойчивые к воде и температурным перепадам.
3. Монтажная операция: После установки лотка в проектное положение и соединения с соседними элементами, стык тщательно герметизируется согласно проекту и инструкции производителя материалов. Часто выполняется зачеканка цементно-песчаным раствором с добавками для гидроизоляции.

Ответ: Монтаж требует строгого соблюдения проектных решений и технологии:

• Подготовка основания: Основанием служит песчаная или щебеночная подготовка, выровненная и уплотненная до проектной отметки. Уклон основания должен соответствовать проектному уклону теплотрассы.
• Установка лотков: Лотки опускаются краном на подготовленное основание. Не допускается сбрасывание элементов. Положение каждого лотка тщательно выверяется по осям и высоте.
• Соединение: Стыки между лотками герметизируются, как описано выше. Особое внимание уделяется угловым и тройниковым соединениям, где риски протечек выше.
• Обратная засыпка: Производится только после проверки правильности монтажа всей секции. Засыпка ведется послойно с обязательным уплотнением каждого слоя по бокам лотка, чтобы избежать повреждений и смещений.

Ответ: Полная информация содержится в рабочих чертежах (альбомах) серии 3.006.1-2 "Изделия железобетонные для теплопроводов".

• Основной источник: Архив проектной документации предприятия-изготовителя ЖБИ или проектной организации, разрабатывавшей документацию на объект.
• Альтернативные источники:
  • Специализированные справочники и каталоги железобетонных изделий для энергетического строительства.
  • Базы данных нормативно-технической документации в строительстве (например, ТЕРриториальные сметные нормативы часто содержат ссылки на применяемые серии).
  • Непосредственный запрос в отдел главного конструктора или технический отдел завода-производителя, который изготавливает данные лотки. Они обязаны иметь полный комплект рабочей документации.
