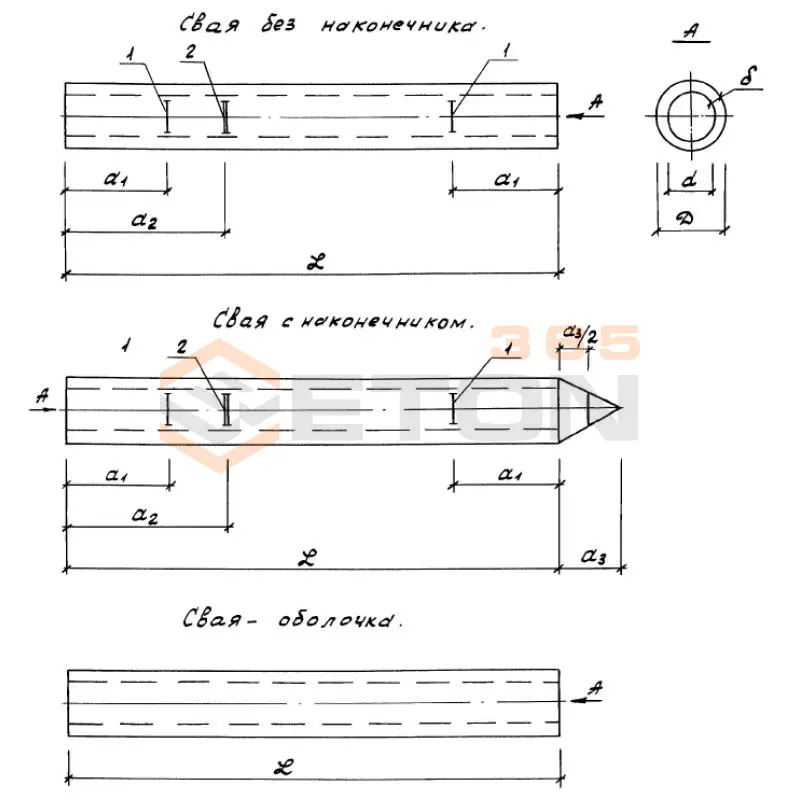

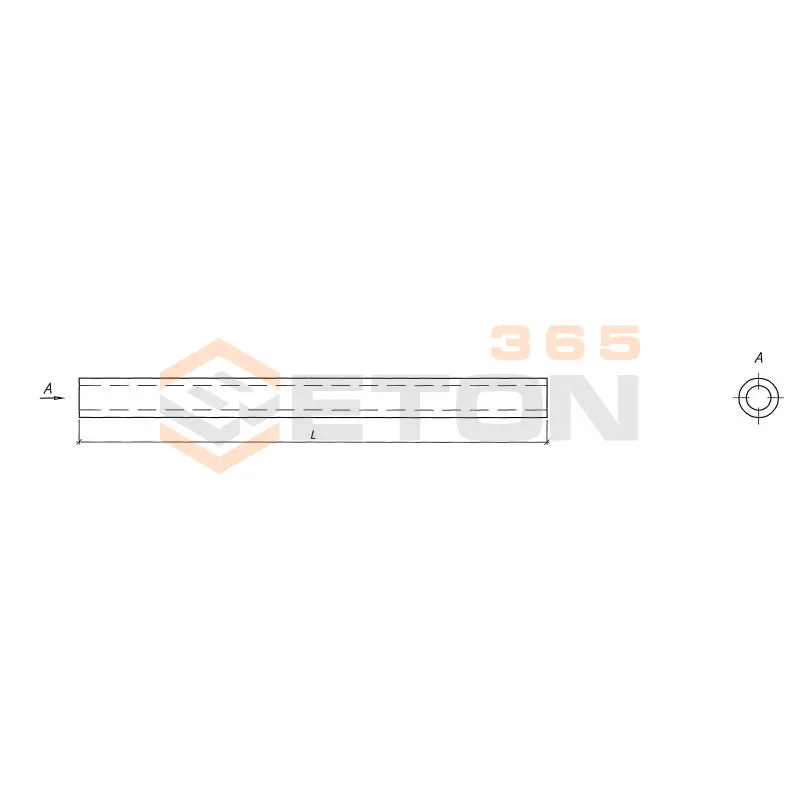

Сваи полые круглого сечения и сваи-оболочки цельные с ненапрягаемой арматурой Серия 1.011.1-11м.97

Основные конструктивные особенности заключаются в следующем:

1. Форма и сечение: Изделия имеют круглое поперечное сечение. Сваи полые представляют собой кольцевой профиль с центральной полостью, а сваи-оболочки - цельные (сплошные) элементы.
2. Арматура: В данных сваях применяется ненапрягаемая арматура. Это означает, что стальные стержни не подвергаются предварительному натяжению перед бетонированием. Арматурный каркас typically состоит из продольных рабочих стержней и поперечных хомутов, которые обеспечивают прочность на изгиб и срез.
3. Материал: Изготавливаются из тяжелого бетона установленных марок по прочности (например, В15, В20 и т.д., согласно серии).
4. Назначение: Предназначены для передачи нагрузки от здания или сооружения на грунтовое основание. Полые сваи часто используются в случаях, когда требуется уменьшить материалоемкость или предусмотреть возможность инъекцирования грунта в полости.

Данные типы свай применяются в следующих основных областях:

1. Фундаменты гражданских и промышленных зданий: Для многоэтажных жилых домов, административных зданий, цехов и складов, особенно на слабых и водонасыщенных грунтах.
2. Гидротехническое строительство: Причалы, молы, набережные, где требуются конструкции, устойчивые к воздействию воды и агрессивной среды.
3. Транспортное строительство: Опоры мостов, эстакад, путепроводов.
4. Сельскохозяйственное строительство: Фундаменты для silos, хранилищ, животноводческих комплексов.
5. Сейсмические районы: Конструкции с ненапрягаемой арматурой могут применяться при соответствующем расчете и конструктивных мероприятиях, предусмотренных серией и СП.

Преимущества свай-оболочек цельных (сплошных) перед полыми заключаются в следующем:

1. Высокая несущая способность: Сплошное сечение обеспечивает большую площадь опирания на грунт и, как следствие, более высокую несущую способность под осевой нагрузкой на сжатие.
2. Простота погружения: Цельные сваи, как правило, проще погружать в грунт, особенно плотный или содержащий включения, так как у них нет тонкостенной полости, которая может деформироваться.
3. Стойкость к боковым нагрузкам: Благодаря сплошному сечению, они обладают повышенной жесткостью на изгиб, что важно при действии горизонтальных нагрузок (ветер, напор воды, сейсмика).
4. Меньшая материалоемкость (в некоторых случаях): Хотя полые сваи экономят бетон, цельные могут быть эффективнее при небольших диаметрах, где организация полости технологически нецелесообразна.

Согласно требованиям Серии 1.011.1-11м.97 и сопутствующих нормативных документов:

1. Бетон: Применяется тяжелый бетон. Классы (марки) по прочности на сжатие typically составляют:
   • B15 (М200)
   • B20 (М250)
   • B25 (М350) Конкретная марка выбирается в зависимости от несущей способности сваи, условий эксплуатации (например, агрессивность среды) и указывается в проекте.
2. Арматура: Применяется ненапрягаемая арматура:
   • Для продольной рабочей арматуры: стержневая арматура классов А-I (А240), А-II (А300), А-III (А400). Наиболее распространен класс А-III (А400).
   • Для поперечной арматуры (хомутов): обычно классы А-I (А240) или Вр-I (проволока). Класс и диаметр арматуры назначаются расчетом на совместную работу с бетоном.

Основные этапы погружения свай полых круглого сечения и свай-оболочек включают:

1. Подготовительные работы: Разбивка свайного поля на местности, доставка свай на площадку, проверка их качества и геометрических параметров.
2. Строповка и установка: Свая стропуется за предусмотренные монтажные петли или отверстия и устанавливается в проектное положение с помощью крана или копровой установки.
3. Погружение: Основные методы:
   • Ударный метод: Свая погружается с помощью копра и молота (дизельного, гидравлического). На голову сваи надевается наголовник для распределения удара.
   • Вибропогружение: Применяется вибропогружатель, который создает вертикальные колебания, снижающие трение грунта о боковую поверхность сваи. Эффективно для водонасыщенных песчаных и несвязных грунтов.
   • Вдавливание: Используются статические вдавливающие установки. Применяется в стесненных условиях или когда динамические воздействия недопустимы.
4. Контроль погружения: Ведется журнал погружения, где фиксируется номер сваи, глубина погружения, отказ (величина погружения от одного удара молота на заключительном этапе) для ударного метода. Отказ является критерием достижения несущей способности.
5. Срезка оголовков: После погружения, если свая не погружена на проектную отметку, ее оголовок срезается до нужного уровня.
6. Устройство ростверка: После приемки всех свай выполняется устройство монолитного ростверка, который объединяет сваи в единую конструкцию.
