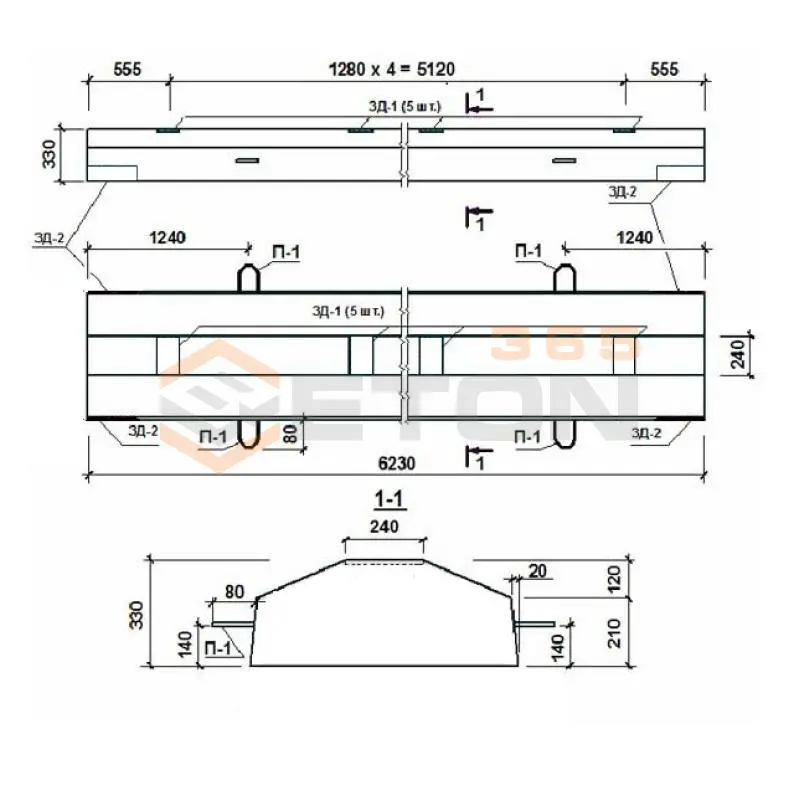

Балки подкрановые

Подкрановая балка – это несущий элемент грузоподъемного сооружения (например, мостового крана), который служит опорой и направляющей для перемещения крановой тележки или тали. Ее основное предназначение – воспринимать и передавать на основные опоры (колонны, стены) нагрузки от веса поднимаемого груза, собственного веса кранового оборудования и динамические воздействия, возникающие в процессе работы. Балка обеспечивает устойчивость и безопасность всей крановой системы.

Основные виды подкрановых балок различаются по материалу и конструкции:

1. Стальные подкрановые балки: Изготавливаются из прокатных двутавров или свариваются из стальных листов. Применяются при больших нагрузках и пролетах. Отличаются высокой прочностью, но требуют защиты от коррозии.
2. Железобетонные подкрановые балки: Бывают сборными (изготовленными на заводе) и монолитными. Их главные преимущества – высокая огнестойкость и долговечность, а также устойчивость к динамическим нагрузкам. Чаще применяются в зданиях с агрессивными средами и при средних нагрузках. Различие: Стальные балки легче и позволяют перекрывать большие пролеты, а железобетонные более жесткие, долговечные и не требуют постоянного ухода.

Расчет несущей способности – это сложный инженерный процесс, который выполняют проектировщики. Он включает в себя:

1. Сбор нагрузок: Учитывается постоянная нагрузка (собственный вес балки и подкранового пути), временная нагрузка (вес крана с грузом, вес тележки) и динамические нагрузки (удары при торможении тележки, пусковые усилия).
2. Определение усилий: Рассчитываются максимальные изгибающие моменты и поперечные силы, которые возникают в балке при работе крана.
3. Проверка по прочности и устойчивости: Проверяется, чтобы напряжения в материале балки от расчетных нагрузок не превышали допустимых значений. Отдельно проверяется устойчивость сжатого пояса балки и местная прочность стенки.
4. Расчет на выносливость (усталостную прочность): Учитывается циклический характер нагрузок от многократно проезжающей тележки.

Основные требования направлены на обеспечение долговечности и безопасности:

• Монтаж: Должен производиться строго по проекту. Обеспечивается точное выверение положения балок по осям и высотным отметкам. Надежное крепление к опорным конструкциям (консолям колонн) является обязательным.
• Эксплуатация:
  1. Регулярный осмотр: Визуальная проверка на наличие трещин (в железобетоне), коррозии (в стальных), деформаций.
  2. Контроль креплений: Проверка болтовых соединений и сварных швов.
  3. Наблюдение за подкрановым путем: Контроль геометрии рельсового пути, состояния стыков и креплений рельсов.
  4. Запрет на превышение грузоподъемности: Нельзя превышать паспортную грузоподъемность крана.
  5. Своевременный ремонт: Устранение любых выявленных дефектов должно проводиться незамедлительно.

Наиболее распространенные дефекты зависят от материала балки:

• Для железобетонных балок:
  • Трещины: В растянутой зоне от эксплуатационных нагрузок, усадочные трещины.
  • Сколы бетона и оголение арматуры: От ударов или вследствие коррозии арматуры.
  • Устранение: Трещины инъектируют специальными составами. Поврежденные участки бетона ремонтируют, арматуру защищают антикоррозионными составами. При серьезных повреждениях可能 потребуется усиление конструкции.
• Для стальных балок:
  • Коррозия: Основной враг, особенно в местах скопления влаги.
  • Деформации (прогибы, скручивание): От перегрузок или неправильного монтажа.
  • Трещины в сварных швах или основном металле: От усталости металла.
  • Устранение: Очистка и окраска от коррозии, выправление деформаций (если возможно), замена поврежденных участков или усиление накладками, заварка трещин.
