Блоки стоек Серия 3.503.1-95

Блоки стоек серии 3.503.1-95 представляют собой сборные железобетонные элементы, предназначенные для устройства стоек (вертикальных опор) в каркасах одноэтажных промышленных зданий, общественных и сельскохозяйственных сооружений. Они применяются в качестве несущих конструкций, воспринимающих нагрузку от вышележащих элементов (балок, ферм, покрытий) и передающих ее на фундамент. Область применения распространяется на здания с различными грузоподъемностями мостовых кранов, а также бескрановые здания.

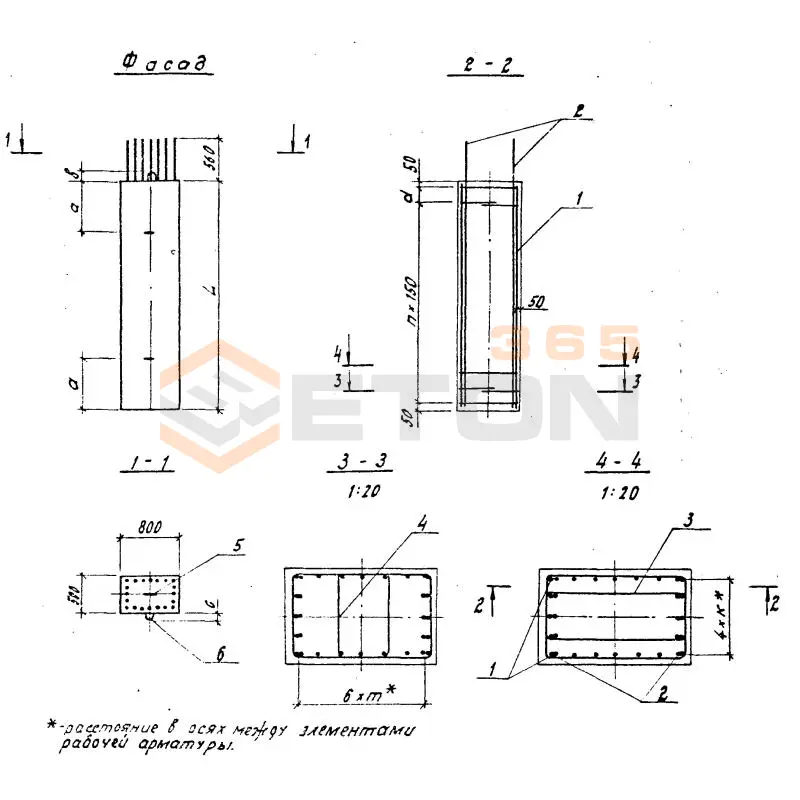

Серия 3.503.1-95 предусматривает разделение блоков на два основных типа по форме поперечного сечения: прямоугольные и двухветвевые (составные из двух колонн, соединенных распорками). Маркировка блоков выполняется по установленной системе. Например, марка БСП 12-40 обозначает: БСП – Блок Стойки Прямоугольный, 12 – высота в дециметрах (1.2 метра), 40 – ширина сечения в сантиметрах (400 мм). Для двухветвевых стоек используется аббревиатура БСД.

Использование сборных блоков стоек серии 3.503.1-95 имеет ряд ключевых преимуществ:

1. Скорость возведения: Значительно сокращаются сроки строительства, так как отпадает необходимость в устройстве и выдержке опалубки, а также в наборе прочности бетоном на объекте.
2. Стабильное качество: Изготовление в заводских условиях обеспечивает высокое и контролируемое качество бетона, точную геометрию и правильное расположение закладных деталей и выпусков арматуры.
3. Всесезонность: Монтаж может производиться практически в любое время года, независимо от температуры, что сложно реализовать при монолитном бетонировании.
4. Снижение трудозатрат: Упрощается процесс строительства, требуется меньше рабочих на площадке для монтажа.

Блоки стоек серии 3.503.1-95 рассчитаны на восприятие вертикальных нагрузок (от собственного веса, веса покрытия, крановых нагрузок) и горизонтальных воздействий (ветровых нагрузок, динамических воздействий от кранов). Несущая способность обеспечивается:

1. Классом бетона: Применяется тяжелый бетон классов по прочности на сжатие, например, В15, В20, В25.
2. Армированием: Используется пространственный арматурный каркас из стальной арматурной стали классов А-I, А-III. Арматура подбирается расчетом на сжатие с учетом возможного изгиба.
3. Конструктивными решениями: Наличие закладных деталей (пластин) и монтажных петель обеспечивает надежное соединение с фундаментом и вышележащими конструкциями (подкрановыми балками, фермами).

Монтаж блоков стоек имеет следующие особенности:

1. Стыковка с фундаментом: Блок стойки устанавливается на заранее подготовленный фундамент стаканного типа. После выверки положения по осям и вертикали, стакан замоноличивается бетонной смесью.
2. Сопряжение с подкрановыми балками и фермами: Соединение осуществляется при помощи сварки закладных деталей на блоке стойки и соответствующих элементах. Это обеспечивает жесткость и устойчивость каркаса.
3. Стыковка по высоте: При необходимости наращивания высоты стойки, отдельные блоки соединяются между собой с помощью сварки выпусков арматуры и последующего замоноличивания стыка.
4. Выверка: Крайне важно обеспечить точное вертикальное положение стойки и ее расположение в плане, так как от этого зависит правильность монтажа всех последующих элементов здания.
