Железобетонные опоры линий электропередачи. Рабочие чертежи (Серия 3.503.1-94)

Поделиться:
Поделиться:

Документ Серия 3.503.1-94 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. При строительстве автодорожных мостов, имеющих пролеты величиной до 24 метров, Серией 3.503.1-94 разработаны специальные унифицированные безростверковые опоры. Они возводятся из свай, имеющих диаметр 0,6 метра, и используемых совместно с блоками ригелей и стенок, чьи рабочие чертежи приведены на страницах нормативного документа максимально детально. Конструкции рассчитаны на мосты с габаритами Г6,5; Г8; Г10 и Г11,5.

Файлы для скачивания:
picture_as_pdf

1955.pdf

5,512.6 KB

скачать
picture_as_pdf

1956.pdf

14,452.4 KB

скачать
picture_as_pdf

1957.pdf

7,454.1 KB

скачать
Товары Серия 3.503.1-94 (24)

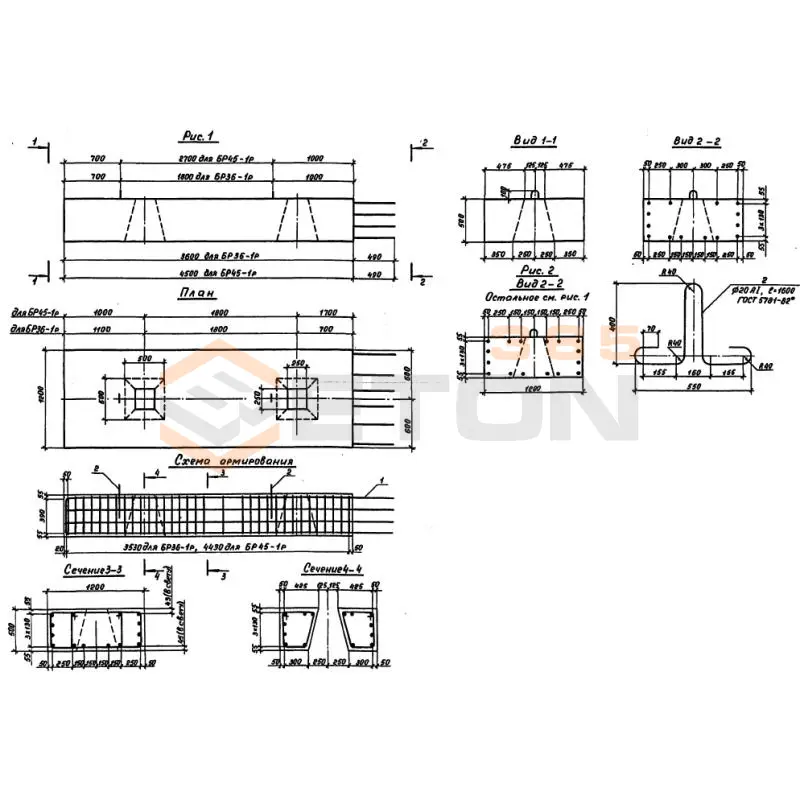

Блоки ригеля Серия 3.503.1-94 БР 36-1 р
БР 36-1 р
Блоки ригеля Серия 3.503.1-94
  • Длина 3600 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 5030 кг.
  • Объем бетона 2,01 м3
  • Геометрический объем 2,16 м3
Цена: 77988 руб.
Подробнее

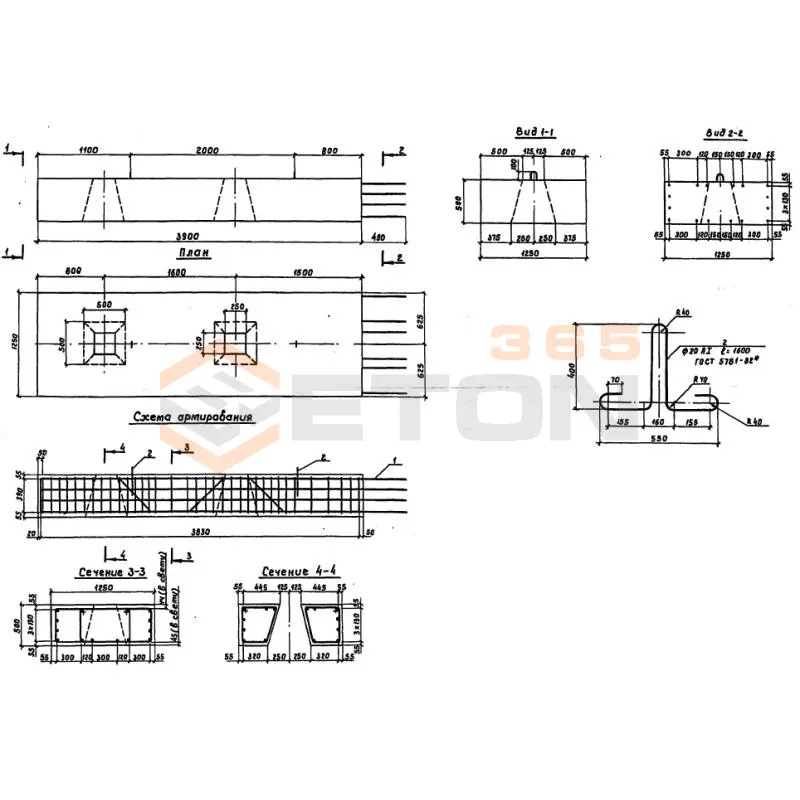

Блоки ригеля Серия 3.503.1-94 БР 39-2 р
БР 39-2 р
Блоки ригеля Серия 3.503.1-94
  • Длина 3900 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 5730 кг.
  • Объем бетона 2,29 м3
  • Геометрический объем 2,4375 м3
Цена: 88852 руб.
Подробнее
Блоки ригеля Серия 3.503.1-94 БР 45-1 п
БР 45-1 п
Блоки ригеля Серия 3.503.1-94
  • Длина 4500 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 6380 кг.
  • Объем бетона 2,55 м3
  • Геометрический объем 2,7 м3
Цена: 98940 руб.
Подробнее
Блоки ригеля Серия 3.503.1-94 БР 45-1 р
БР 45-1 р
Блоки ригеля Серия 3.503.1-94
  • Длина 4500 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 6380 кг.
  • Объем бетона 2,55 м3
  • Геометрический объем 2,7 м3
Цена: 98940 руб.
Подробнее
Блоки ригеля Серия 3.503.1-94 БР 48-2 р
БР 48-2 р
Блоки ригеля Серия 3.503.1-94
  • Длина 4800 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 6950 кг.
  • Объем бетона 2,78 м3
  • Геометрический объем 3 м3
Цена: 107864 руб.
Подробнее
Блоки ригеля Серия 3.503.1-94 БР 50-1 п
БР 50-1 п
Блоки ригеля Серия 3.503.1-94
  • Длина 5000 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 7130 кг.
  • Объем бетона 2,85 м3
  • Геометрический объем 3 м3
Цена: 110580 руб.
Подробнее
Блоки ригеля Серия 3.503.1-94 БР 53-1 р
БР 53-1 р
Блоки ригеля Серия 3.503.1-94
  • Длина 5300 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 7400 кг.
  • Объем бетона 2,96 м3
  • Геометрический объем 3,18 м3
Цена: 114848 руб.
Подробнее
Блоки ригеля Серия 3.503.1-94 БР 60-1 п
БР 60-1 п
Блоки ригеля Серия 3.503.1-94
  • Длина 6000 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 8450 кг.
  • Объем бетона 3,38 м3
  • Геометрический объем 3,6 м3
Цена: 131144 руб.
Подробнее

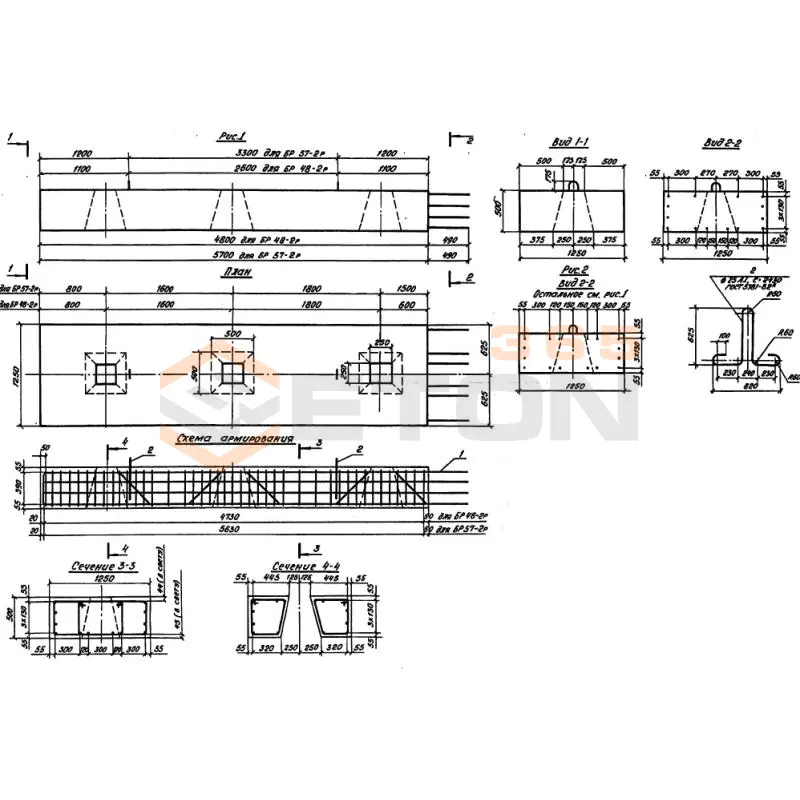

Блоки ригеля Серия 3.503.1-94 БР 57-2 р
БР 57-2 р
Блоки ригеля Серия 3.503.1-94
  • Длина 5700 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 8350 кг.
  • Объем бетона 3,34 м3
  • Геометрический объем 3,5625 м3
Цена: 129592 руб.
Подробнее

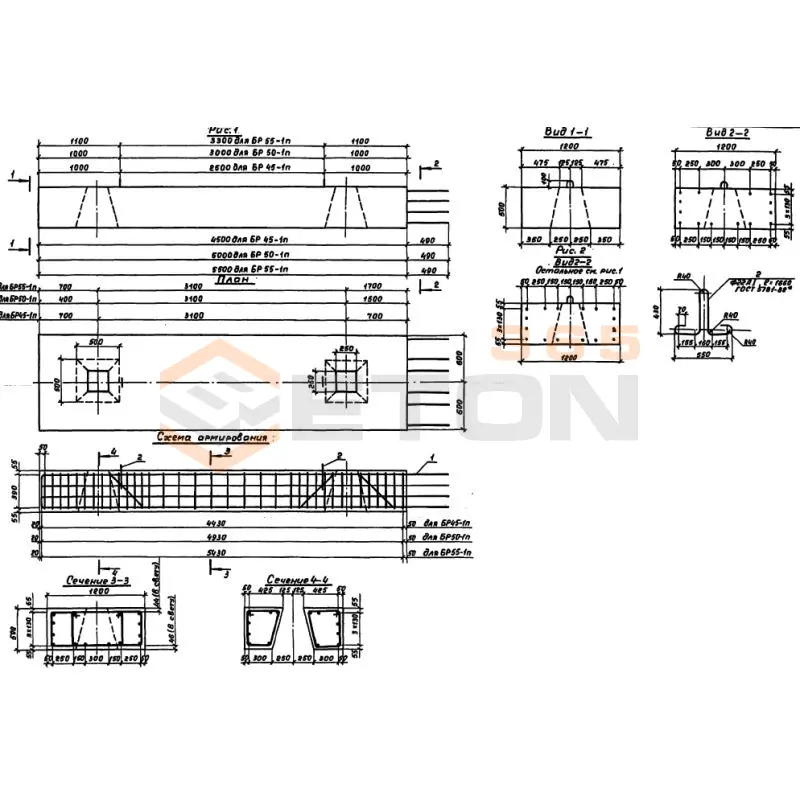

Блоки ригеля Серия 3.503.1-94 БР 55-1 п
БР 55-1 п
Блоки ригеля Серия 3.503.1-94
  • Длина 5500 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 7880 кг.
  • Объем бетона 3,15 м3
  • Геометрический объем 3,3 м3
Цена: 122220 руб.
Подробнее
Блоки ригеля Серия 3.503.1-94 БР 65-1 п
БР 65-1 п
Блоки ригеля Серия 3.503.1-94
  • Длина 6500 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 9200 кг.
  • Объем бетона 3,68 м3
  • Геометрический объем 3,9 м3
Цена: 142784 руб.
Подробнее

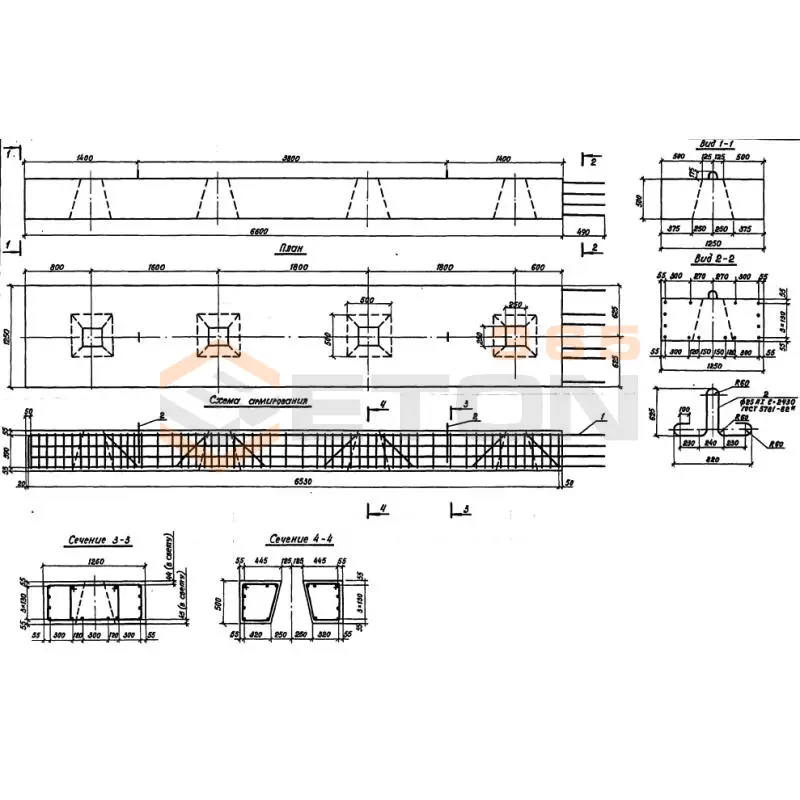

Блоки ригеля Серия 3.503.1-94 БР 66-2 р
БР 66-2 р
Блоки ригеля Серия 3.503.1-94
  • Длина 6600 мм.
  • Ширина 1250 мм.
  • Высота 500 мм.
  • Вес 9580 кг.
  • Объем бетона 3,83 м3
  • Геометрический объем 4,125 м3
Цена: 148604 руб.
Подробнее

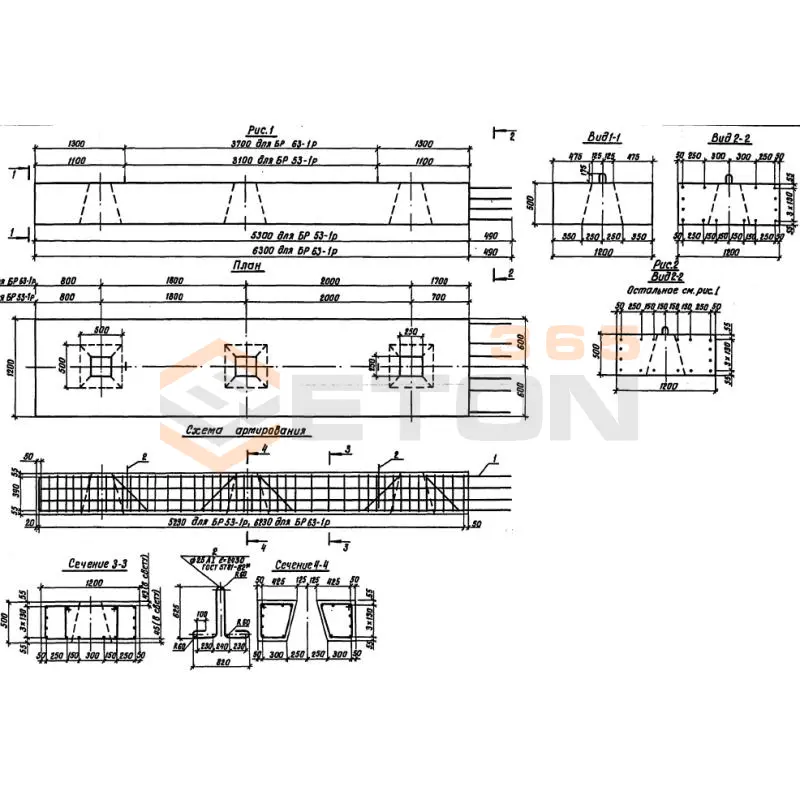

Блоки ригеля Серия 3.503.1-94 БР 63-1 р
БР 63-1 р
Блоки ригеля Серия 3.503.1-94
  • Длина 6300 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 8900 кг.
  • Объем бетона 3,56 м3
  • Геометрический объем 3,78 м3
Цена: 138128 руб.
Подробнее

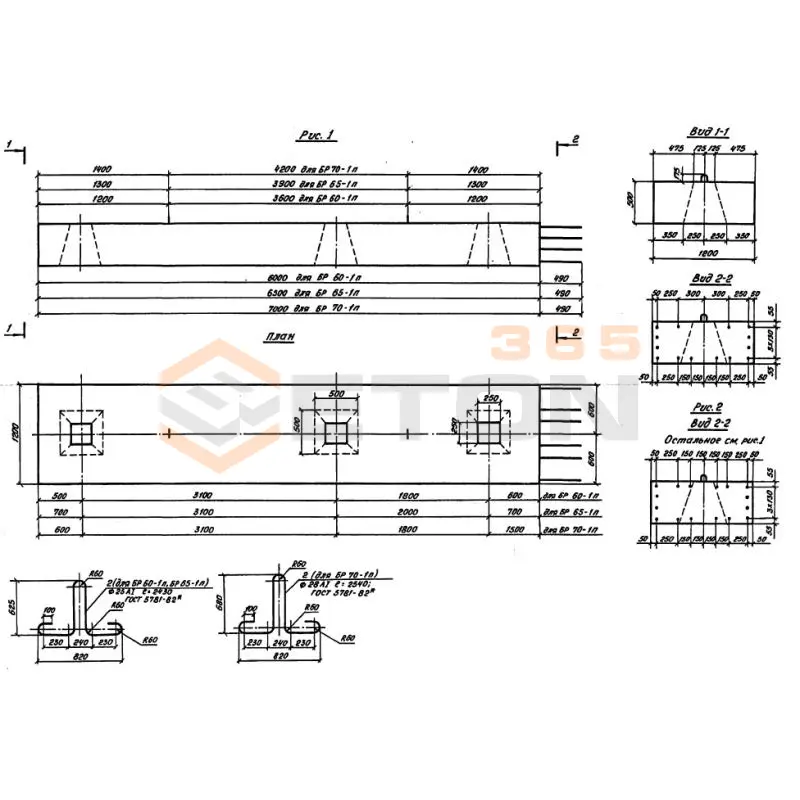

Блоки ригеля Серия 3.503.1-94 БР 70-1 п
БР 70-1 п
Блоки ригеля Серия 3.503.1-94
  • Длина 7000 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 9950 кг.
  • Объем бетона 3,98 м3
  • Геометрический объем 4,2 м3
Цена: 154424 руб.
Подробнее
Блоки стенок Серия 3.503.1-94 БС 30-10-2
БС 30-10-2
Блоки стенок Серия 3.503.1-94
  • Длина 3000 мм.
  • Ширина 1000 мм.
  • Высота 500 мм.
  • Вес 3280 кг.
  • Объем бетона 1,51 м3
  • Геометрический объем 1,5 м3
Цена: 43941 руб.
Подробнее

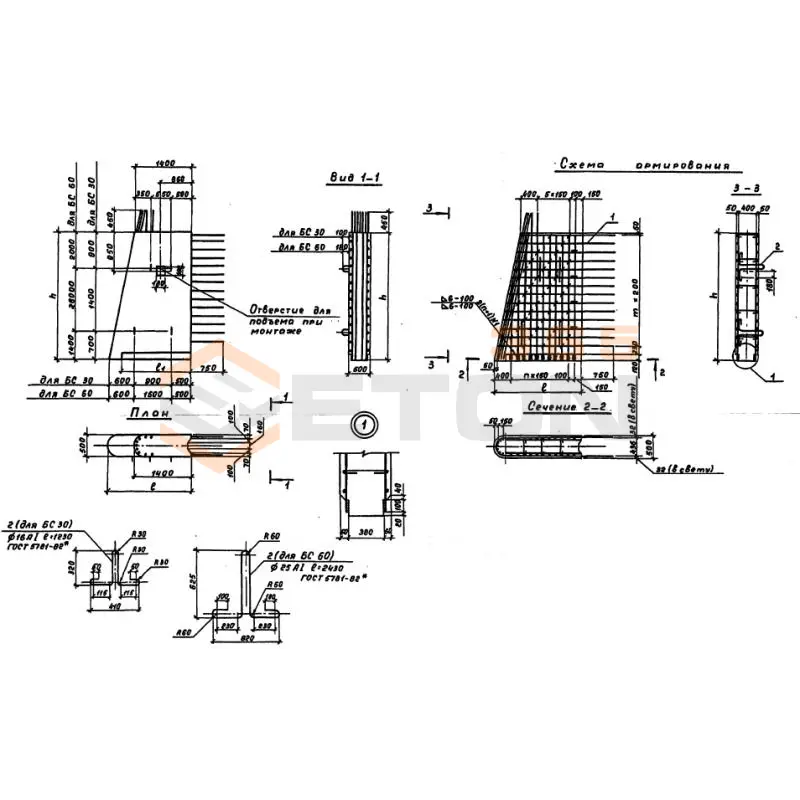

Блоки стенок Серия 3.503.1-94 БС 30-14-1 н
БС 30-14-1 н
Блоки стенок Серия 3.503.1-94
  • Длина 3000 мм.
  • Ширина 2000 мм.
  • Высота 500 мм.
  • Вес 5880 кг.
  • Объем бетона 2,35 м3
  • Геометрический объем 3 м3
Цена: 68385 руб.
Подробнее
Блоки стенок Серия 3.503.1-94 БС 30-12-2
БС 30-12-2
Блоки стенок Серия 3.503.1-94
  • Длина 3000 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 4030 кг.
  • Объем бетона 1,61 м3
  • Геометрический объем 1,8 м3
Цена: 46851 руб.
Подробнее
Блоки стенок Серия 3.503.1-94 БС 30-16-1 н
БС 30-16-1 н
Блоки стенок Серия 3.503.1-94
  • Длина 3000 мм.
  • Ширина 2200 мм.
  • Высота 500 мм.
  • Вес 6600 кг.
  • Объем бетона 2,64 м3
  • Геометрический объем 3,3 м3
Цена: 76824 руб.
Подробнее
Блоки стенок Серия 3.503.1-94 БС 30-29-1 в
БС 30-29-1 в
Блоки стенок Серия 3.503.1-94
  • Длина 3000 мм.
  • Ширина 2900 мм.
  • Высота 500 мм.
  • Вес 10330 кг.
  • Объем бетона 4,13 м3
  • Геометрический объем 4,35 м3
Цена: 120183 руб.
Подробнее

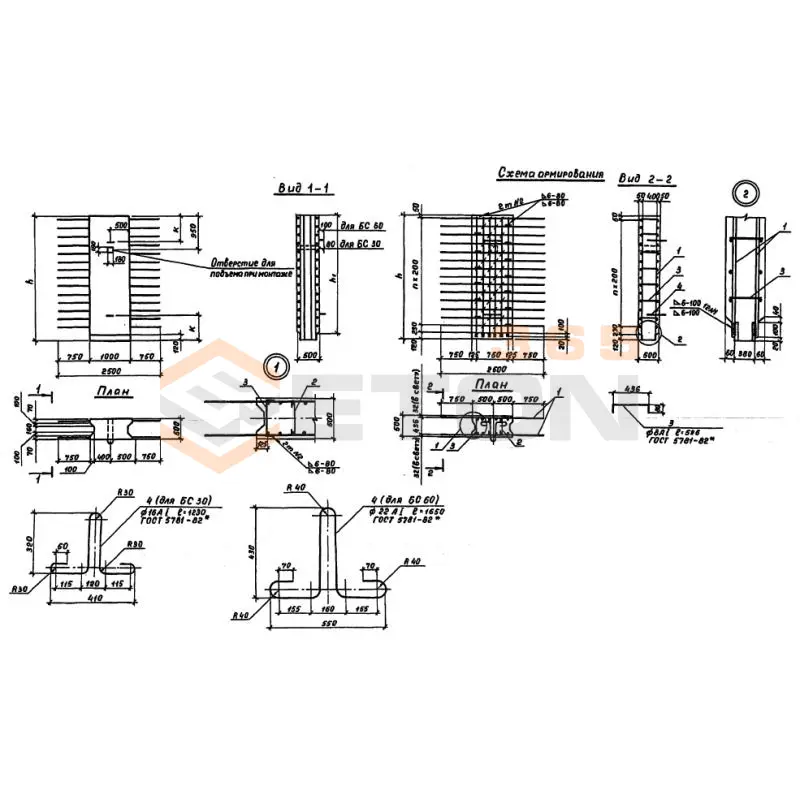

Блоки стенок Серия 3.503.1-94 БС 60-10-2
БС 60-10-2
Блоки стенок Серия 3.503.1-94
  • Длина 6000 мм.
  • Ширина 1000 мм.
  • Высота 500 мм.
  • Вес 6650 кг.
  • Объем бетона 2,66 м3
  • Геометрический объем 3 м3
Цена: 77406 руб.
Подробнее

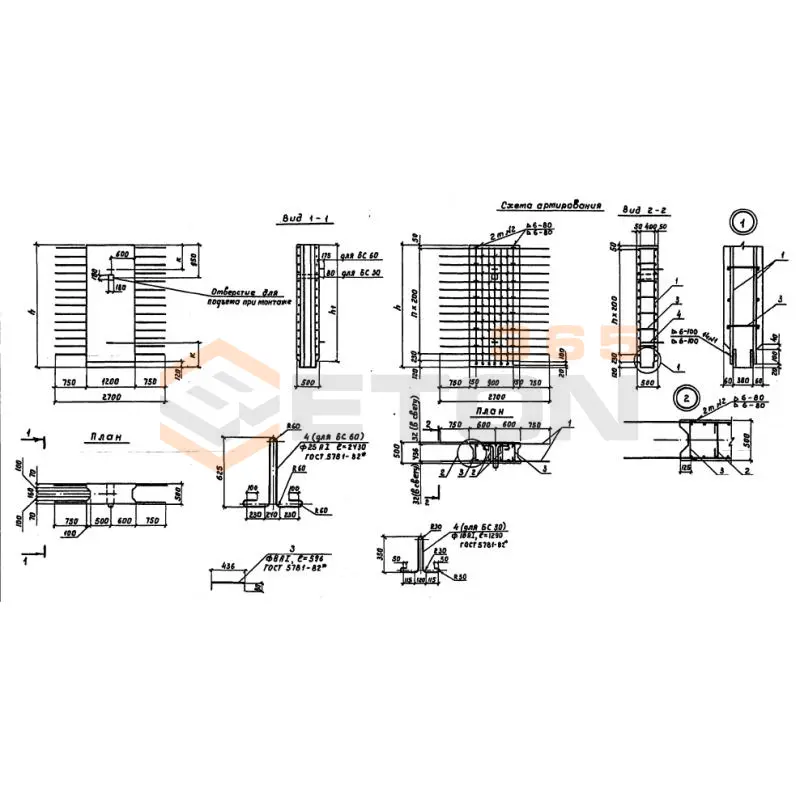

Блоки стенок Серия 3.503.1-94 БС 60-12-2
БС 60-12-2
Блоки стенок Серия 3.503.1-94
  • Длина 6000 мм.
  • Ширина 1200 мм.
  • Высота 500 мм.
  • Вес 8130 кг.
  • Объем бетона 3,25 м3
  • Геометрический объем 3,6 м3
Цена: 94575 руб.
Подробнее
Блоки стенок Серия 3.503.1-94 БС 60-14-1 н
БС 60-14-1 н
Блоки стенок Серия 3.503.1-94
  • Длина 6000 мм.
  • Ширина 2600 мм.
  • Высота 500 мм.
  • Вес 14080 кг.
  • Объем бетона 5,63 м3
  • Геометрический объем 7,8 м3
Цена: 163833 руб.
Подробнее

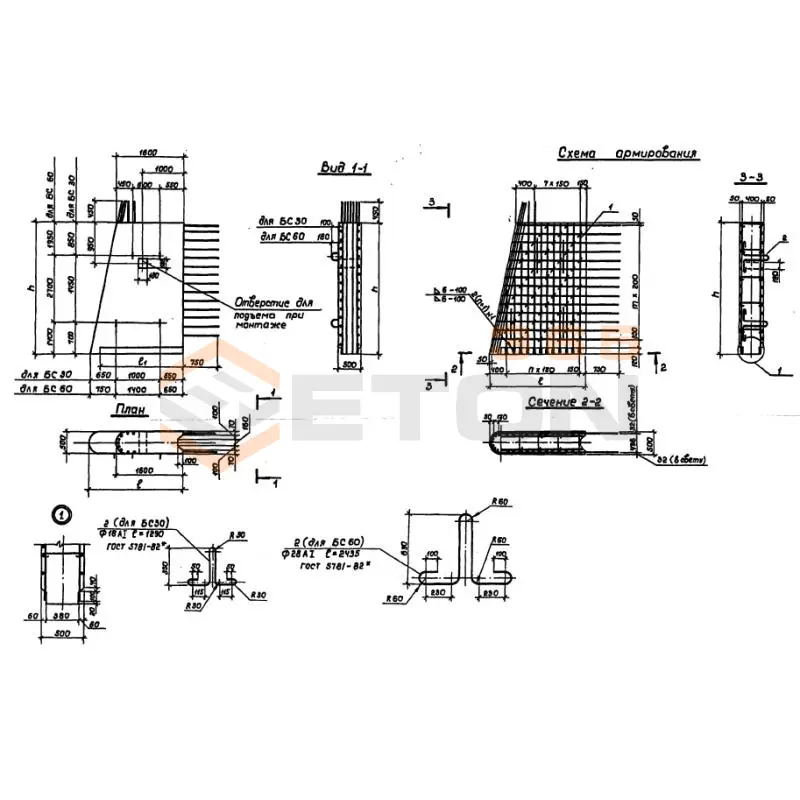

Блоки стенок Серия 3.503.1-94 БС 60-16-1 н
БС 60-16-1 н
Блоки стенок Серия 3.503.1-94
  • Длина 6000 мм.
  • Ширина 2800 мм.
  • Высота 500 мм.
  • Вес 15550 кг.
  • Объем бетона 6,22 м3
  • Геометрический объем 8,4 м3
Цена: 181002 руб.
Подробнее

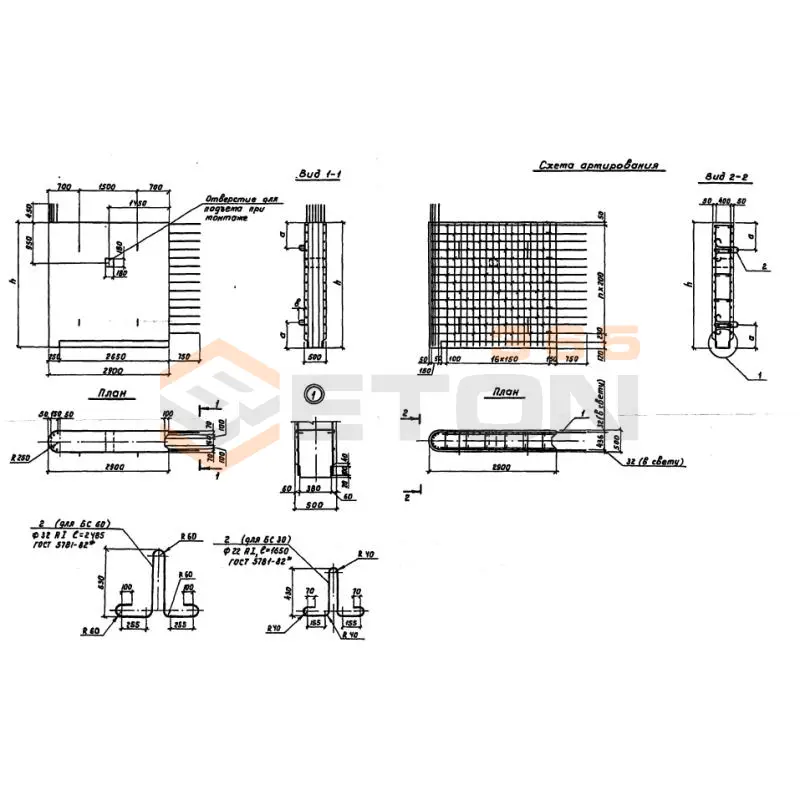

Блоки стенок Серия 3.503.1-94 БС 60-29-1 в
БС 60-29-1 в
Блоки стенок Серия 3.503.1-94
  • Длина 6000 мм.
  • Ширина 2900 мм.
  • Высота 500 мм.
  • Вес 20800 кг.
  • Объем бетона 8,32 м3
  • Геометрический объем 8,7 м3
Цена: 242112 руб.
Подробнее
