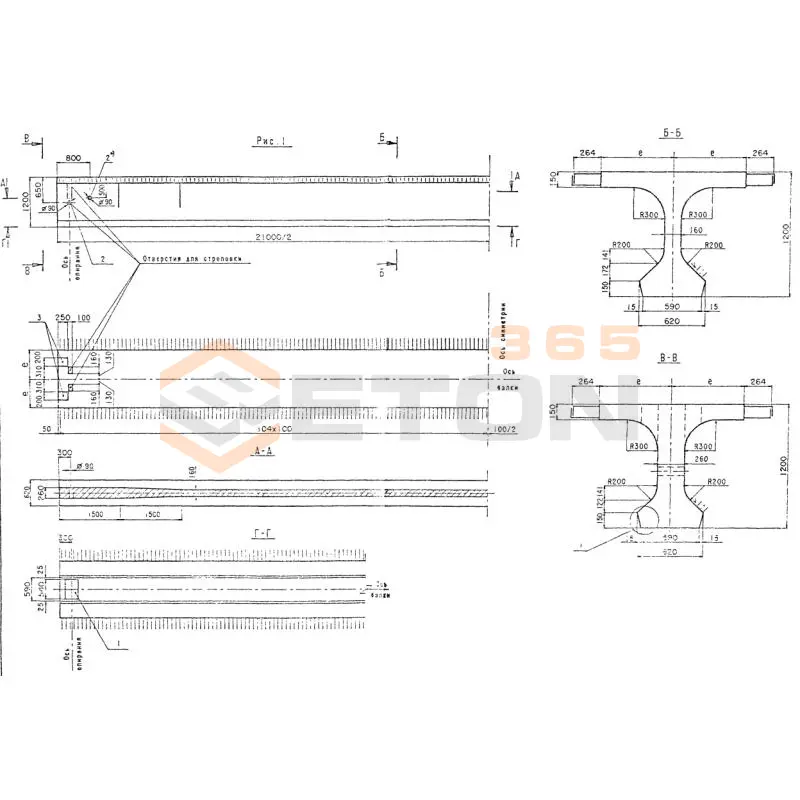

Балки пролетного строения Серия 3.503.1-81 длина 21000 мм

Основные технические характеристики:

• Тип: предварительно напряженные железобетонные балки
• Длина: 21000 мм (21 метр)
• Серия: 3.503.1-81 (стандартная серия для мостовых конструкций)
• Материал: тяжелый бетон классов В30-В40
• Арматура: предварительно напряженная стержневая арматура класса А-IV, А-V
• Расчетная нагрузка: соответствует нормам для автомобильных дорог
• Масса: ориентировочно 12-15 тонн в зависимости от сечения
• Рабочая температура: от -40°C до +50°C

Требования к монтажу и установке:

1. Подготовка опорных частей - должны быть выверены по высоте и горизонту
2. Транспортировка - только в вертикальном положении с надежным креплением
3. Монтаж осуществляется краном грузоподъемностью не менее 25 тонн
4. Укладка на подготовленные опорные площадки с соблюдением проектных отметок
5. Обязательная проверка геометрических параметров после установки
6. Соединение балок между собой с помощью диафрагм и замоноличивание стыков
7. Соблюдение техники безопасности при работе на высоте

Преимущества использования:

• Высокая несущая способность благодаря предварительному напряжению
• Длительный срок службы (не менее 50 лет)
• Унификация размеров и типоразмеров
• Сокращение сроков строительства за счет применения готовых элементов
• Хорошая сопротивляемость динамическим нагрузкам
• Устойчивость к атмосферным воздействиям
• Возможность использования в различных климатических зонах
• Соответствие современным строительным нормам и требованиям

Особенности конструкции:

• Тавровое сечение с развитой полкой для опирания плит проезжей части
• Наличие монтажных петель для подъема и установки
• Предусмотрены отверстия для пропуска коммуникаций
• Специальные пазы для соединения с диафрагмами
• Арматурные выпуски для связи с соседними элементами
• Защитный слой бетона не менее 30 мм для обеспечения долговечности
• Противокоррозионная защита арматуры
• Маркировка для идентификации при монтаже

Ограничения и условия применения:

• Расчетная сейсмичность - не более 7 баллов
• Ограничение по величине временной нагрузки в соответствии с проектом
• Не допускается применение в агрессивных средах без дополнительной защиты
• Температурный режим эксплуатации от -40°C до +50°C
• Обязательное устройство гидроизоляции проезжей части
• Требуется регулярный технический осмотр и обслуживание
• Запрещается изменение конструкции без соответствующего расчета
• Ограничения по величине прогиба под нагрузкой
