Блоки шкафных стенок серии 3.503.1-79 предназначены для устройства встроенных электрощитовых, слаботочных и коммуникационных шкафов в жилых, общественных и промышленных зданиях. Они применяются для монтажа в кирпичных, панельных и монолитных стенах на этапе строительства или капитального ремонта. Основная функция — создание скрытой ниши для размещения распределительных щитов, счетчиков электроэнергии, слаботочного оборудования (интернет, телефония, домофония) и систем управления инженерными сетями, обеспечивая эстетичный внешний вид и защиту оборудования.

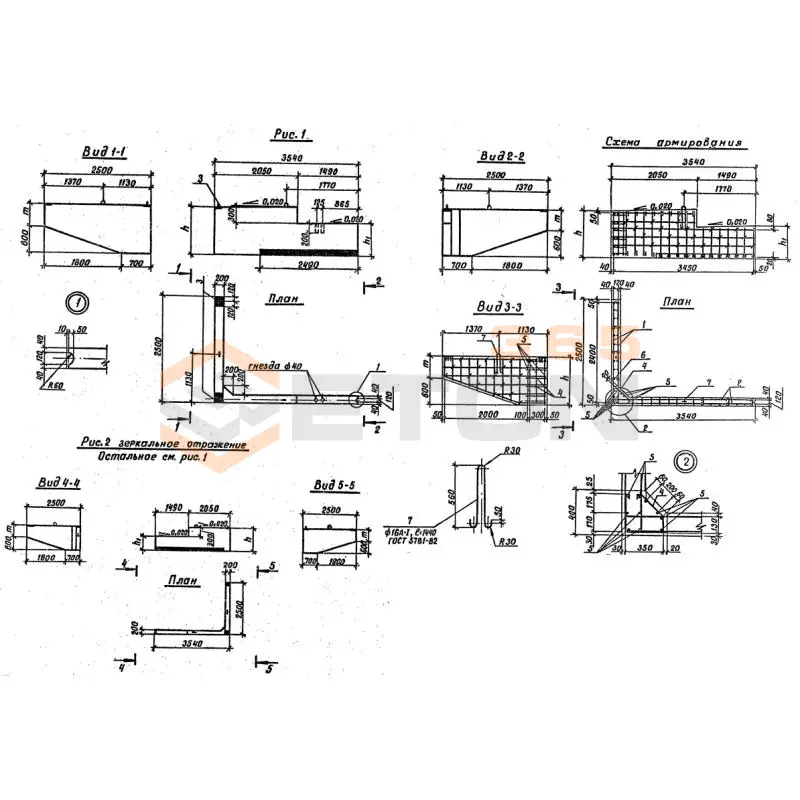

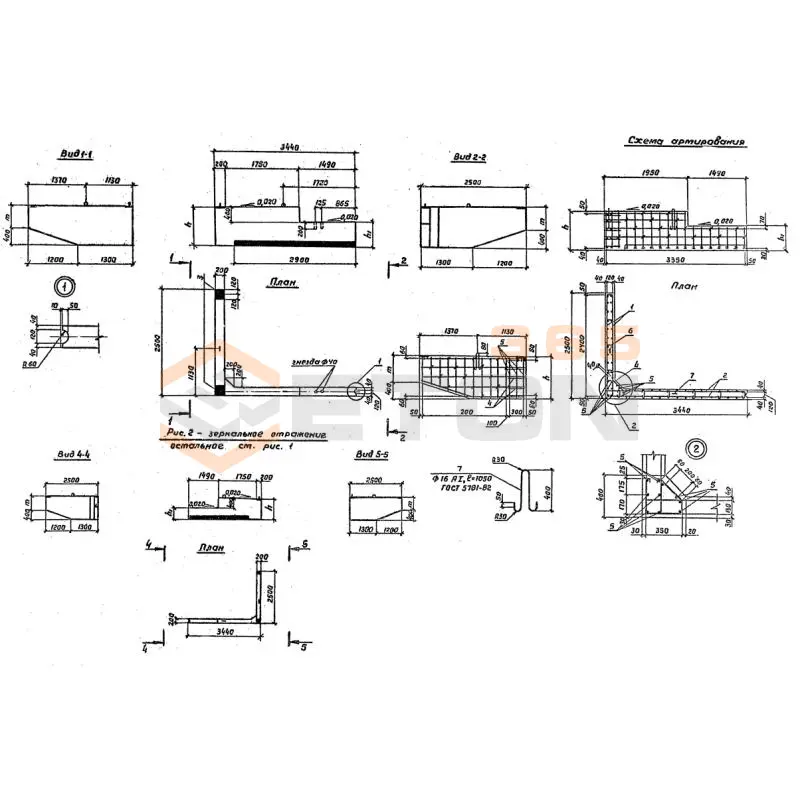

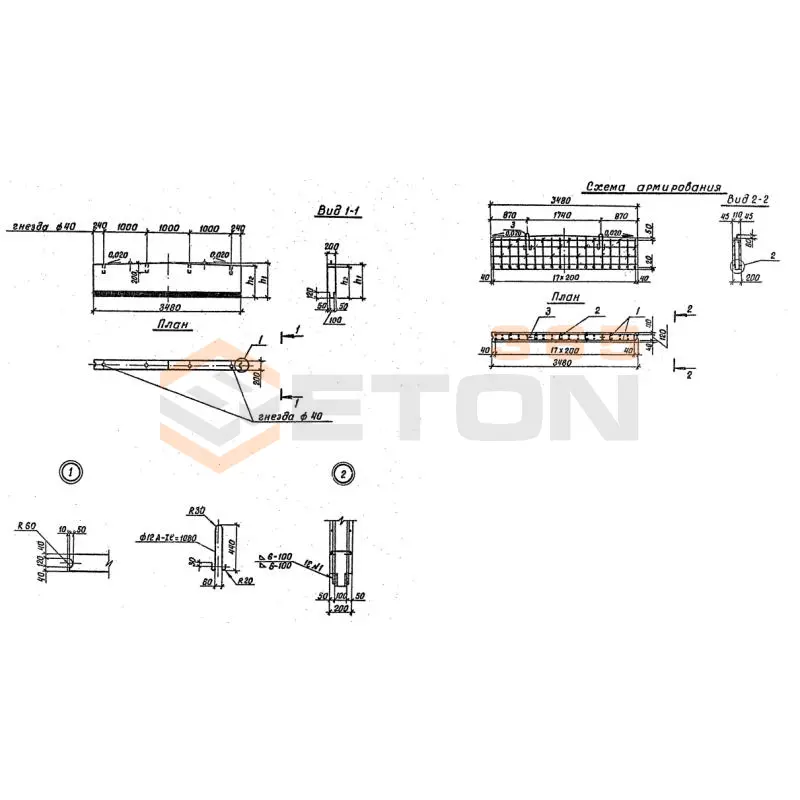

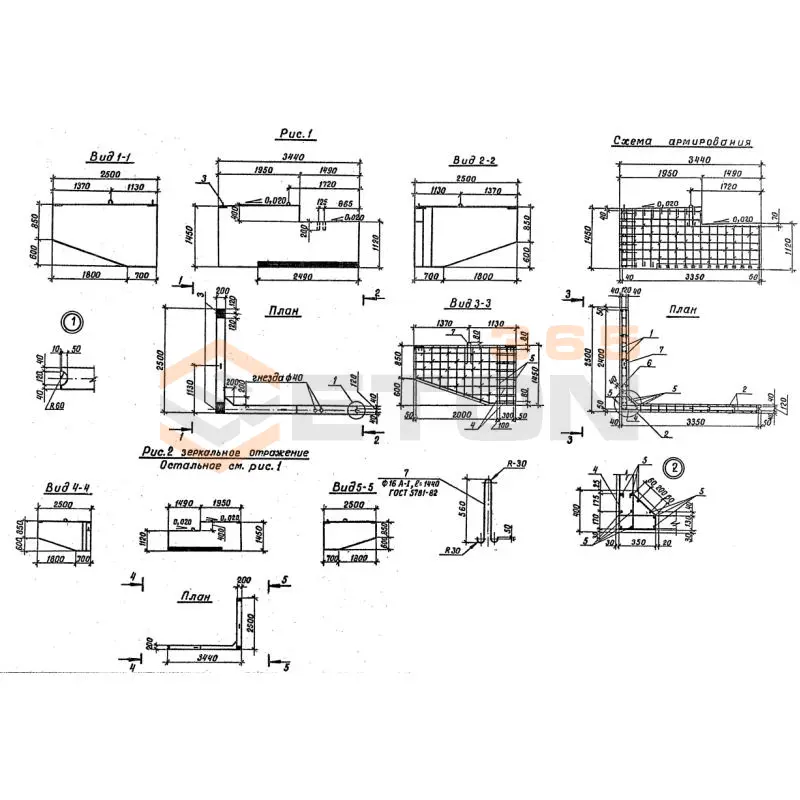

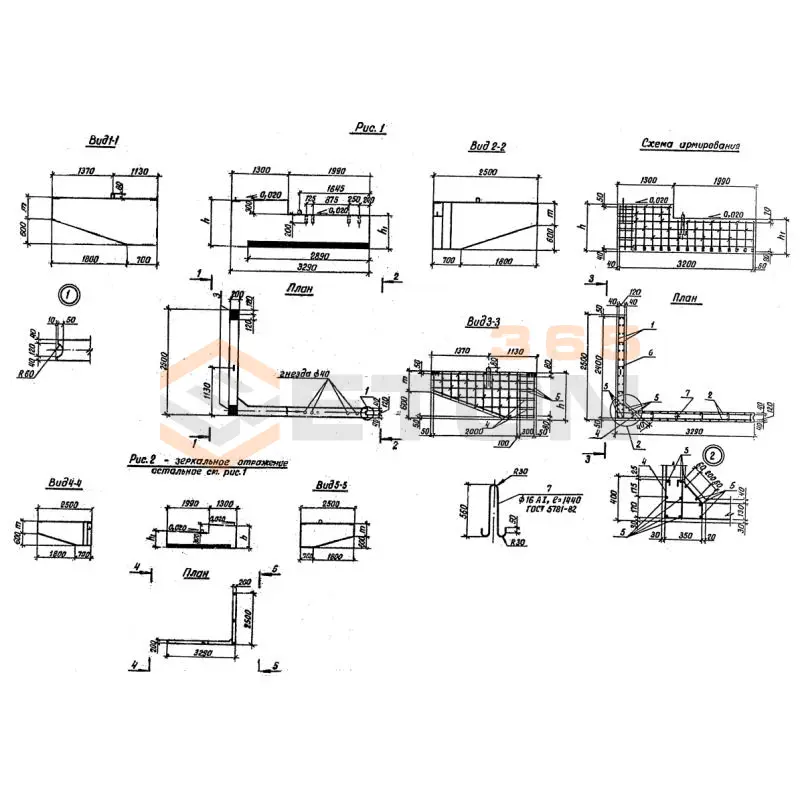

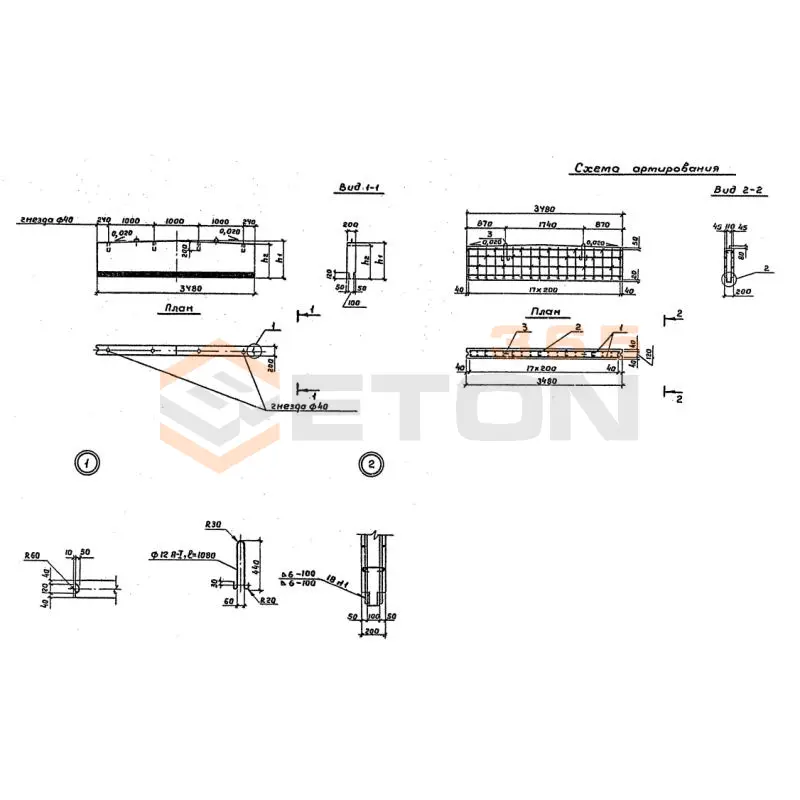

Серия 3.503.1-79 включает несколько типоразмеров блоков, основные из которых: БШС-1, БШС-2, БШС-3 и т.д., с различными габаритами по высоте, ширине и глубине. Типичные размеры: высота от 800 до 1500 мм, ширина от 500 до 900 мм, глубина от 120 до 250 мм. Конкретные размеры и модификации зависят от проектной маркировки и назначения (например, для этажного щита, квартирного щитка или слаботочного оборудования). Точные параметры указываются в рабочих чертежах серии и спецификациях.
Блоки изготавливаются из тяжелого бетона класса не ниже В15 (марка М200) с армированием стальной арматурой для обеспечения прочности и устойчивости к нагрузкам. Технические характеристики включают: морозостойкость не ниже F50 (для наружных стен), водонепроницаемость W4-W6, стандартную огнестойкость (бетон не поддерживает горение). Блоки имеют монтажные петли для удобства установки, а также закладные элементы или отверстия для крепления электрооборудования. Поверхность может быть окрашена или оштукатурена в соответствии с отделкой стены.
Монтаж осуществляется на этапе возведения стеновых конструкций. Блок устанавливается в проектное положение, выверяется по уровню и вертикали, затем фиксируется с помощью кладочного раствора (в кирпичных стенах) или путем приварения к арматуре каркаса (в монолитных конструкциях). После установки производится заделка швов и стыков. Важно обеспечить точное позиционирование относительно разметки электропроводки и соблюдение требований по зазорам для подводки кабелей. Монтаж должны выполнять квалифицированные строители с учетом проектных указаний.
Применение блоков регламентируется серийными рабочими чертежами 3.503.1-79, а также общими строительными нормами: СП (Своды правил) по проектированию и монтажу электроустановок, ГОСТ на бетонные изделия (например, ГОСТ 13015-2012), и техническими условиями (ТУ) завода-изготовителя. Дополнительно учитываются требования ПУЭ (Правила устройства электроустановок) для безопасного размещения электрооборудования. Использование серии должно соответствовать проектной документации конкретного объекта, утвержденной в установленном порядке.
