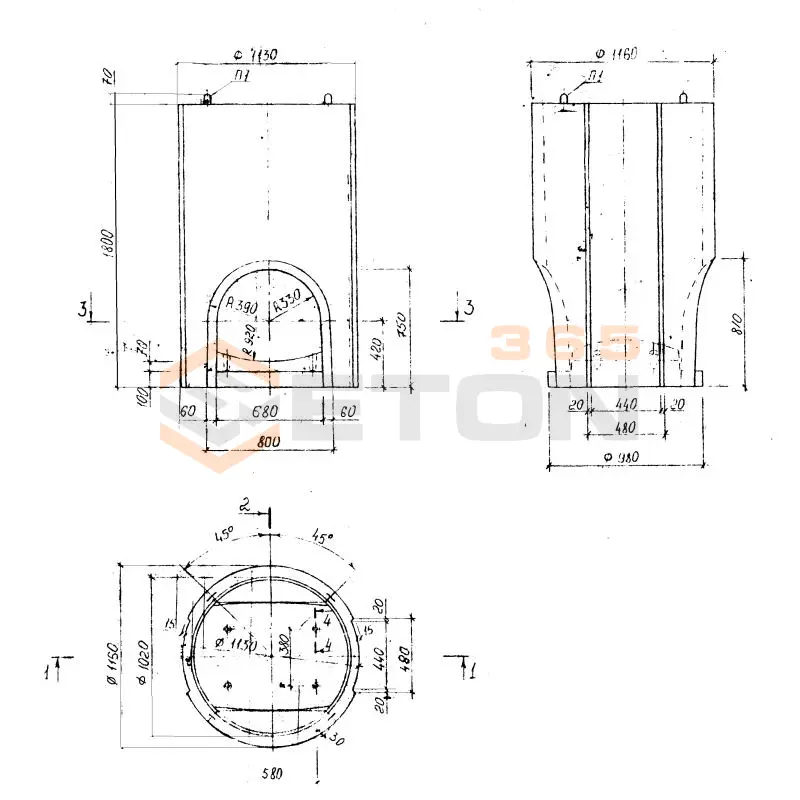

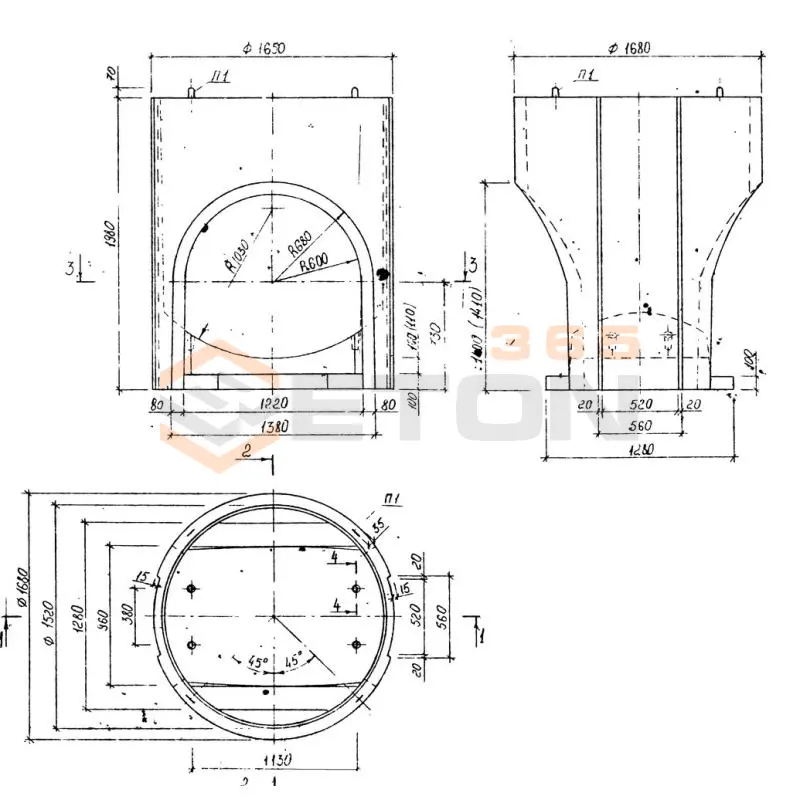

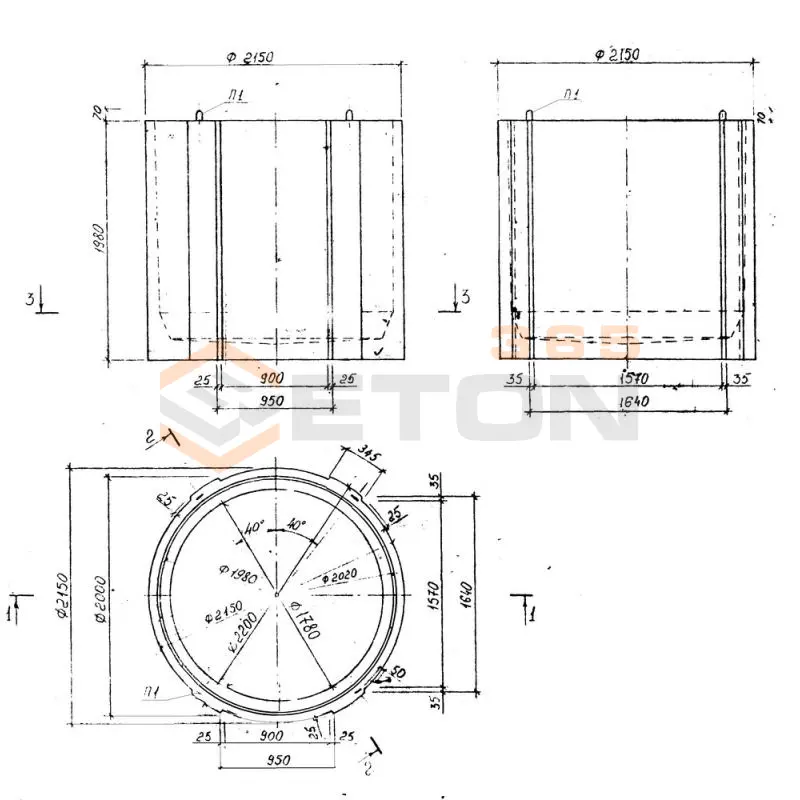

Рабочие камеры и их элементы

Рабочая камера — это основное помещение очистных сооружений, предназначенное для размещения и эксплуатации ключевого технологического оборудования (например, насосов, аэрационных систем, фильтров). Её главное предназначение — создание защищённой и контролируемой среды для эффективной и безопасной работы этого оборудования, а также для удобства его обслуживания. Камера защищает оборудование от внешних воздействий (погода, вандализм) и обеспечивает безопасные условия для персонала.

Основными элементами рабочей камеры, как железобетонного изделия, являются:

1. Стены и днище (лоток): Формируют герметичный резервуар, воспринимающий нагрузки от грунта, грунтовых вод и эксплуатации. Изготавливаются из гидротехнического бетона для обеспечения водонепроницаемости и долговечности.
2. Перекрытие: Железобетонная плита, которая служит верхним ограждением камеры. На перекрытии часто монтируются люки и горловины для доступа персонала и монтажа оборудования.

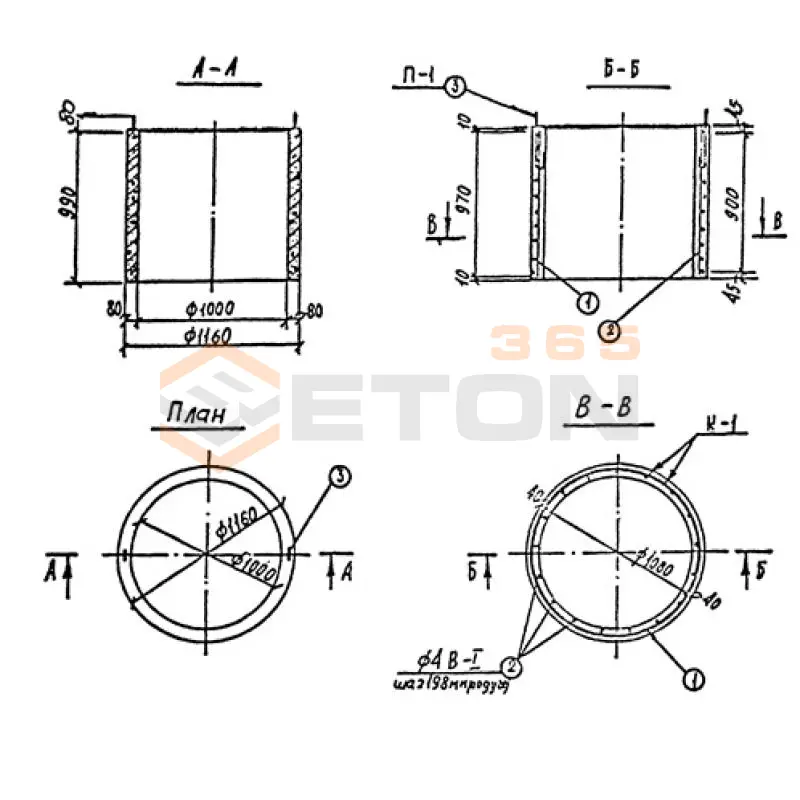

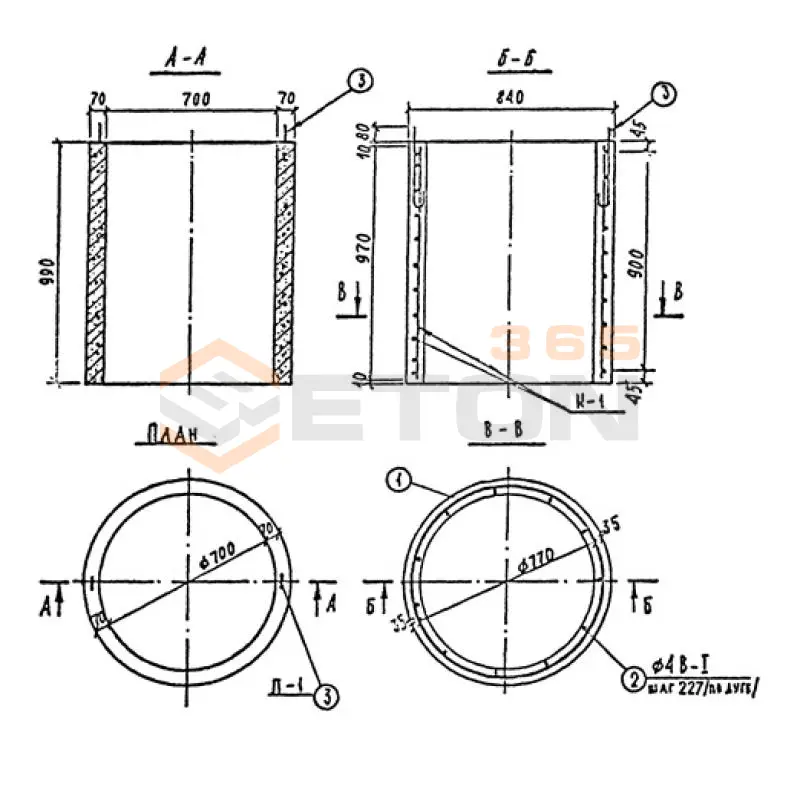

3. Люки и горловины: Обеспечивают безопасный доступ персонала внутрь камеры для осмотра, ремонта и обслуживания оборудования.
4. Консоли, закладные детали и колонны: Эти элементы служат для надежного крепления и установки технологического оборудования (насосов, задвижек, трубопроводов). Они проектируются с учетом всех статических и динамических нагрузок.
5. Лестницы: Обеспечивают безопасный спуск и подъем персонала.
6. Система вентиляции и освещения (проектируются при обустройстве): Хотя не являются частью ЖБИ, для них в конструкциях предусматриваются необходимые отверстия и закладные детали.

К материалам и конструкции предъявляются высокие требования из-за агрессивной среды эксплуатации:

1. Материал: Используется гидротехнический бетон высоких марок по водонепроницаемости (например, W8) и морозостойкости (F150-200). Арматура применяется с защитным слоем бетона для предотвращения коррозии. Для особо агрессивных сред может использоваться специальная кислотостойкая арматура или покрытия.
2. Прочность и герметичность: Конструкция должна выдерживать давление грунта, грунтовых вод, транспортные нагрузки и быть абсолютно герметичной, чтобы исключить фильтрацию сточных вод в грунт и подтопление камеры.
3. Долговечность: Расчетный срок службы таких сооружений составляет несколько десятилетий, поэтому ключевое требование — стойкость к химической и биологической агрессии сточных вод, а также к циклам замораживания-оттаивания.
4. Точность изготовления: Закладные детали и монтажные элементы должны быть установлены с высокой точностью для обеспечения беспроблемного монтажа технологического оборудования.

Процесс включает несколько этапов:

1. Подготовка основания: Устройство песчано-гравийной подушки и точное выравнивание для обеспечения устойчивости камеры.
2. Монтаж самой камеры: Установка железобетонных колец или цельной чаши с помощью грузоподъемной техники. Стыки между элементами тщательно герметизируются.
3. Обратная засыпка: Проводится послойно с тщательным уплотнением грунта для равномерного распределения бокового давления на стены камеры.
4. Монтаж оборудования: Установка насосов, трубопроводов, задвижек, электрокабелей на предусмотренные проектом закладные элементы.
5. Пуско-наладочные работы: Проверка работоспособности всего смонтированного оборудования, испытание на герметичность, опрессовка трубопроводов, наладка систем автоматики.
6. Сдача в эксплуатацию: Оформление исполнительной документации и передача объекта заказчику.

Наиболее частые проблемы и методы их предотвращения:

1. Протечки через швы и трещины:

   • Причина: Некачественная герметизация при монтаже, усадка бетона, механические повреждения.
   • Предотвращение: Использование качественных герметиков, строгое соблюдение технологии монтажа, регулярные визуальные осмотры.

2. Коррозия арматуры и бетона:

   • Причина: Воздействие агрессивных газов (сероводород) и солей, содержащихся в сточных водах.
   • Предотвращение: Применение бетона с низкой проницаемостью, обеспечение достаточного защитного слоя, устройство эффективной принудительной вентиляции для удаления агрессивных газов.

3. Затопление камеры:

   • Причина: Отказ откачивающих насосов, засорение трубопроводов.
   • Предотвращение: Регулярное техническое обслуживание и ревизия насосного оборудования, наличие резервных насосов и систем аварийной сигнализации.

4. Нарушение работы оборудования из-за неточного монтажа:

   • Причина: Ошибки в позиционировании закладных деталей.
   • Предотвращение: Строгий входной и выходной контроль качества ЖБИ на заводе-изготовителе, проверка геометрии перед монтажом.
