Канализационные насосные станции (инд.)

Принцип работы индивидуальной КНС основан на накоплении и принудительном перекачивании сточных вод. Станция устанавливается в тех случаях, когда невозможно организовать самотечный сброс стоков в центральную канализацию или локальное очистное сооружение (например, из-за рельефа местности или низкого уровня залегания коллектора).

1. Накопление: Сточные воды из дома самотеком поступают в герметичную накопительную емкость (резервуар), обычно изготовленную из прочного пластика (полипропилена, полиэтилена) или стеклопластика.
2. Автоматизация: Внутри емкости установлены один или два погружных фекальных насоса. Уровень жидкости контролируется поплавковыми выключателями. Когда стоки поднимаются до заданного верхнего уровня, поплавок замыкает цепь и включает насос(ы).
3. Перекачивание: Насосы под большим давлением измельчают крупные фракции (если оснащены режущим механизмом) и перекачивают стоки по напорному трубопроводу до точки сброса, которая может находиться значительно выше уровня самой станции.
4. Отключение: После откачки стоков и снижения уровня до нижнего заданного предела поплавок размыкает цепь, и насосы отключаются.

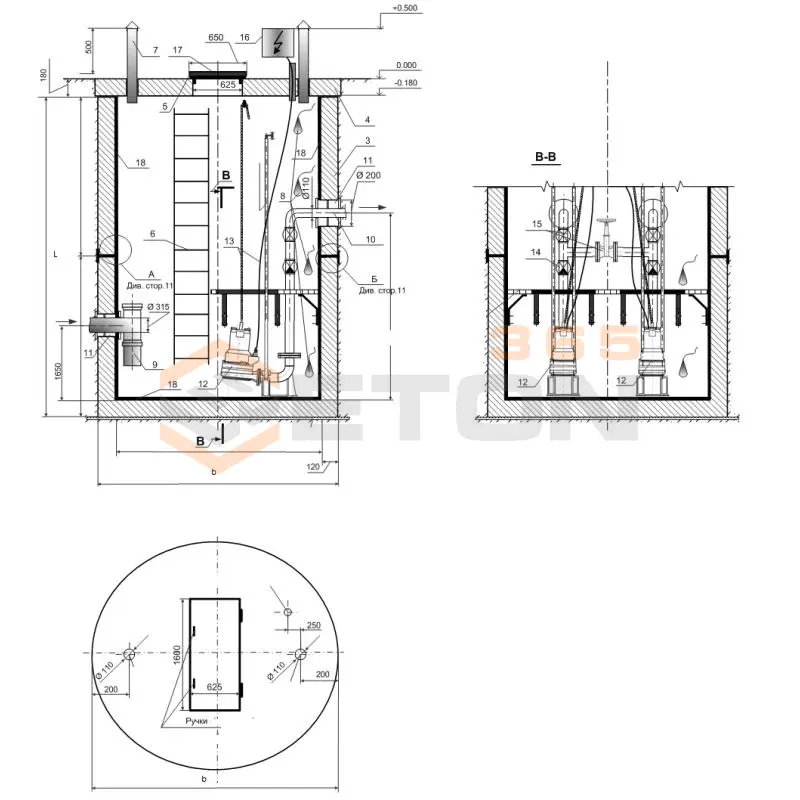

Ключевые элементы КНС:

• Накопительная емкость: Герметичный резервуар с люком для обслуживания.
• Погружные фекальные насосы: Один (в маломощных системах) или два (для резервирования и повышенной надежности).
• Поплавковые выключатели: Система автоматики, управляющая включением/выключением насосов и сигнализирующая об аварийных ситуациях (например, переполнении).
• Напорный трубопровод: Труба, по которой стоки транспортируются к месту сброса.
• Запорная арматура: Обратные клапаны, предотвращающие возврат стоков в емкость, и задвижки для отсечения линии при обслуживании.
• Вентиляционный стояк: Для отвода образующихся газов.

Подбор КНС — критически важная задача, от которой зависит бесперебойность работы всей системы канализации. Основные параметры для расчета:

1. Производительность (расход), Q (л/с или м³/ч): Определяется по максимальному притоку сточных вод. Ориентируются на пиковый сброс, например, при одновременном использовании душа, унитаза и раковины. Упрощенный расчет для дома с постоянным проживанием 3-4 человек — это производительность около 0.8 - 1.5 м³/ч (13-25 л/мин). Более точный расчет ведется по сумме расходов всех сантехприборов.
2. Напор, H (м): Это гидравлическое сопротивление, которое должен преодолеть насос. Рассчитывается по формуле: H = H_гео + H_потерь, где:
   • H_гео — перепад высот по вертикали между уровнем установки насоса в КНС и точкой сброса стоков.
   • H_потерь — потери напора на трение в напорном трубопроводе (зависят от длины, диаметра и материала трубы, а также от количества поворотов и запорной арматуры). Обычно принимают 20-25% от длины трубопровода.
3. Объем накопительной емкости: Должен быть достаточным, чтобы принимать стоки между циклами работы насоса и предотвращать его частое включение/выключение ("тактовость"). Для семьи из 4 человек обычно достаточно емкости 0.5 - 1 м³.

Экспертная рекомендация: Для стандартного коттеджа с 3-4 жителями, где необходимо поднять стоки на высоту 5-7 метров на расстояние до 50-100 метров, обычно достаточно компактной КНС с двумя насосами производительностью 1-1.5 м³/ч каждый и емкостью 500-1000 литров. Консультация со специалистом-проектировщиком крайне желательна.

Наиболее распространенные проблемы и способы их предотвращения:

1. Засор и выход из строя насоса.

   • Причина: Попадание в стоки нерастворимых предметов (влажные салфетки, гигиенические средства, тряпки, волосы, строительный мусор).
   • Решение: Строго соблюдать правила эксплуатации — сбрасывать в канализацию только туалетную бумагу и органические отходы. Установка режущего механизма на насосе частично решает проблему с бумагой и органикой, но не защитит от тряпок и пластика.

2. Всплытие емкости ("всплытие септика").

   • Причина: Неправильный монтаж. Если грунтовые воды высоко, а емкость не закреплена на бетонном основании (якоре), она может быть вытолкнута на поверхность под действием сил Архимеда, когда пуста.
   • Решение: Обязательная установка емкости на предварительно забетонированное дно котлована и крепление ее анкерными ремнями или тросами к бетонному основанию.

3. Частое включение/выключение насоса ("тактовость").

   • Причина: Неправильно настроенные поплавки или слишком малый объем емкости для данного притока стоков.
   • Решение: Проверить и отрегулировать положение поплавковых выключателей. В некоторых случаях требуется замена станции на модель с бóльшим объемом резервуара.

4. Обмерзание и выход из строя в зимний период.

   • Причина: Установка КНС и напорного трубопровода выше уровня промерзания грунта.
   • Решение: Правильный монтаж ниже глубины промерзания и/или утепление крышки станции и трубопровода.

5. Неприятный запах.

   • Причина: Отсутствие или неправильный монтаж вентиляционного стояка, который необходим для отвода метана и сероводорода.
   • Решение: Организовать штатную вентиляцию накопительной емкости.

Выбор между одненасосной и двухнасосной конфигурацией — это компромисс между стоимостью и надежностью.

КНС с одним насосом:

• Принцип работы: Один рабочий насос.
• Преимущества: Значительно более низкая начальная стоимость, простая конструкция.
• Недостатки: Нет резервирования. При выходе насоса из строя или его засоре станция полностью перестает работать, что приводит к риску переполнения и аварийной ситуации. Требует немедленного ремонта.
• Применение: Идеально для объектов с непостоянным проживанием (дачи, гостевые дома), где последствия остановки минимальны, и для бюджетных решений.

КНС с двумя насосами:

• Принцип работы: Два одинаковых насоса, работающих попеременно (основной и резервный) или параллельно при пиковых нагрузках.
• Преимущества:
  • Надежность и резервирование: Если один насос вышел из строя или заблокирован, система автоматически переключится на второй, что позволит продолжить работу и даст время на плановый ремонт.
  • Равномерный износ: Попеременная работа продлевает срок службы обоих насосов.
  • Большая производительность: При необходимости (сильный приток стоков) оба насоса могут включаться одновременно.
• Недостатки: Более высокая начальная стоимость.
• Применение: Рекомендуемый выбор для домов с постоянным проживанием, где остановка канализации недопустима и может привести к серьезным санитарным проблемам и ущербу.

Регулярное ТО — залог долгой и беспроблемной работы станции.

Периодичность и перечень работ:

1. Ежеквартально (или по мере необходимости):

   • Визуальный осмотр станции через горловину на предмет наличия жировых отложений и посторонних предметов.
   • Проверка работы поплавковых выключателей, их очистка от загрязнений. Проверка осуществляется путем ручного перемещения поплавков и наблюдения за срабатыванием насосов.

2. Ежегодно (рекомендуется с привлечением специалиста):

   • Полная очистка емкости от донных отложений и жира с помощью ассенизаторской машины.
   • Извлечение и промывка насосов. Осмотр рабочих колес и режущих механизмов на предмет износа или повреждений.
   • Контрольная проверка производительности и напора насосов.
   • Чистка обратных клапанов и соединительной арматуры.
   • Проверка целостности самой емкости и герметичности всех соединений.

Самостоятельное обслуживание vs. Вызов специалиста:

• Самостоятельно можно выполнять ежеквартальный визуальный контроль и чистку поплавков. Это не требует специальных навыков, но связано с контактом со сточными водами и требует соблюдения мер гигиенической безопасности.
• Вызов специалиста настоятельно рекомендуется для ежегодного комплексного обслуживания. Профессионал имеет необходимое оборудование, знает тонкости разборки и сборки насосов, сможет диагностировать скрытые проблемы и дать гарантию на выполненные работы. Попытка самостоятельно извлечь и разобрать мощный фекальный насос без опыта может привести к его повреждению и потери гарантии.
