Техническая документация и чертежи (Альбом 819)

Поделиться:
Поделиться:

Документ Альбом 819 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. В 1971 году Мосгипротранс представило Министерству транспортного строительства Альбом 819, содержащий водоотводные устройства для железных и автомобильных дорог. В нормативе приведены варианты проектов, даны чертежи конструкций и их укреплений в составе водоотводного сооружения. изделия и конструкции рекомендуется использовать в качестве защитных элементов вдоль земляного полотна, магистральных железных дорог I-IV категорий и автодорог I-V категорий, разработанных под общую сеть Союза ССР.

Файлы для скачивания:
picture_as_pdf

3211.pdf

14,145.8 KB

скачать
Товары Альбом 819 (33)
Блоки плит Альбом 819 П 1 (Альбом 819)
П 1 (Альбом 819)
Блоки плит Альбом 819
  • Длина 1050 мм.
  • Ширина 690 мм.
  • Высота 80 мм.
  • Вес 135 кг.
  • Объем бетона 0,056 м3
  • Геометрический объем 0,058 м3
Цена: 1086 руб.
Подробнее
Блоки плит Альбом 819 П 2 (Альбом 819)
П 2 (Альбом 819)
Блоки плит Альбом 819
  • Длина 850 мм.
  • Ширина 490 мм.
  • Высота 80 мм.
  • Вес 77 кг.
  • Объем бетона 0,032 м3
  • Геометрический объем 0,0333 м3
Цена: 621 руб.
Подробнее

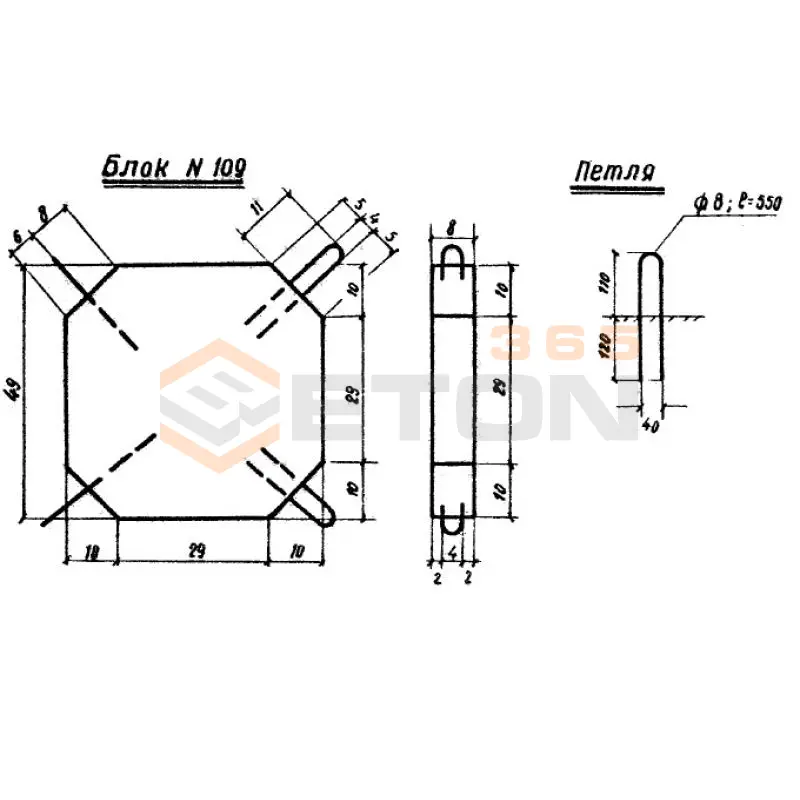

Блоки укрепления Альбом 819 Блоки 109
Блоки 109
Блоки укрепления Альбом 819
  • Длина 490 мм.
  • Ширина 490 мм.
  • Высота 80 мм.
  • Вес 42 кг.
  • Объем бетона 0,018 м3
  • Геометрический объем 0,0192 м3
Цена: 524 руб.
Подробнее
Блоки упора Альбом 819 У 1 (Альбом 819)
У 1 (Альбом 819)
Блоки упора Альбом 819
  • Длина 800 мм.
  • Ширина 510 мм.
  • Высота 250 мм.
  • Вес 212 кг.
  • Объем бетона 0,0848 м3
  • Геометрический объем 0,102 м3
Цена: 1645 руб.
Подробнее

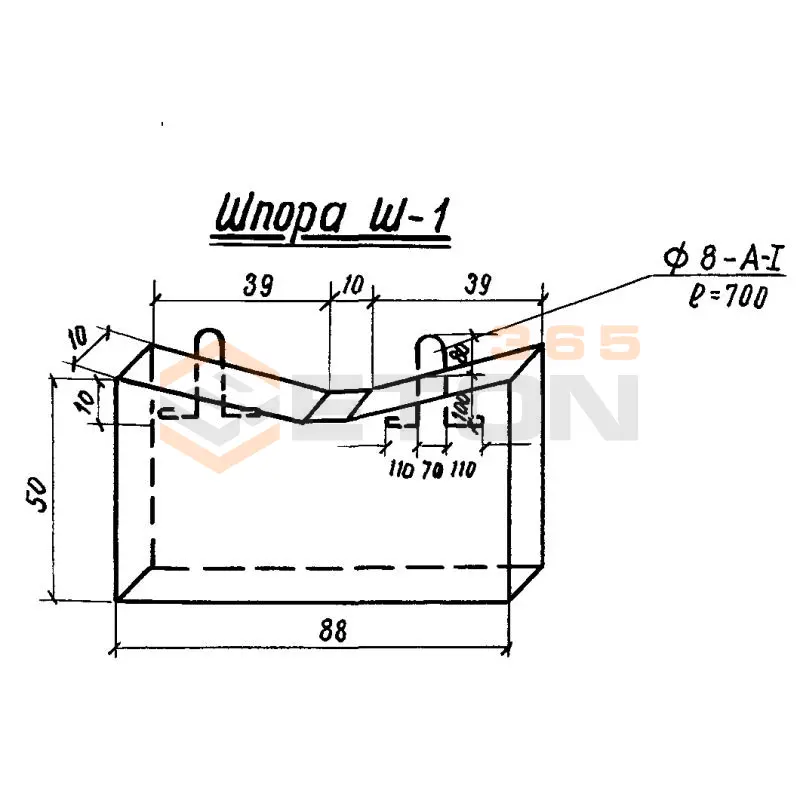

Шпоры Альбом 819 Ш 1
Ш 1
Шпоры Альбом 819
  • Длина 880 мм.
  • Ширина 500 мм.
  • Высота 100 мм.
  • Вес 93 кг.
  • Объем бетона 0,0372 м3
  • Геометрический объем 0,044 м3
Цена: 902 руб.
Подробнее
Б 1-22
Б 1-22
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 750 мм.
  • Высота 220 мм.
  • Вес 390 кг.
  • Объем бетона 0,163 м3
  • Геометрический объем 0,165 м3
Цена: 4743 руб.
Подробнее
Б 1-20
Б 1-20
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 750 мм.
  • Высота 200 мм.
  • Вес 355 кг.
  • Объем бетона 0,142 м3
  • Геометрический объем 0,15 м3
Цена: 4132 руб.
Подробнее
Блок 2Д
Блок 2Д
Мотки Альбом 819
  • Длина 500 мм.
  • Ширина 250 мм.
  • Высота 200 мм.
  • Вес 55 кг.
  • Объем бетона 0,022 м3
  • Геометрический объем 0,025 м3
Цена: 640 руб.
Подробнее
Блок 2Д-20
Блок 2Д-20
Мотки Альбом 819
  • Длина 500 мм.
  • Ширина 375 мм.
  • Высота 200 мм.
  • Вес 82 кг.
  • Объем бетона 0,034 м3
  • Геометрический объем 0,0375 м3
Цена: 989 руб.
Подробнее
Блок 2Д-22
Блок 2Д-22
Мотки Альбом 819
  • Длина 500 мм.
  • Ширина 375 мм.
  • Высота 220 мм.
  • Вес 91 кг.
  • Объем бетона 0,038 м3
  • Геометрический объем 0,0413 м3
Цена: 1106 руб.
Подробнее
Блок Б 3
Блок Б 3
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 500 мм.
  • Высота 200 мм.
  • Вес 239 кг.
  • Объем бетона 0,0956 м3
  • Геометрический объем 0,1 м3
Цена: 2782 руб.
Подробнее
Блок П 3
Блок П 3
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 450 мм.
  • Высота 180 мм.
  • Вес 190 кг.
  • Объем бетона 0,076 м3
  • Геометрический объем 0,081 м3
Цена: 2212 руб.
Подробнее
Лотки-полутрубы Д 0,80 м
Лотки-полутрубы Д 0,80 м
Мотки Альбом 819
  • Длина 2950 мм.
  • Ширина 920 мм.
  • Высота 460 мм.
  • Вес 600 кг.
  • Объем бетона 0,239 м3
  • Геометрический объем 1,2484 м3
Цена: 6955 руб.
Подробнее
Лотки-полутрубы Д 1 м
Лотки-полутрубы Д 1 м
Мотки Альбом 819
  • Длина 2950 мм.
  • Ширина 1120 мм.
  • Высота 560 мм.
  • Вес 730 кг.
  • Объем бетона 0,293 м3
  • Геометрический объем 1,8502 м3
Цена: 8526 руб.
Подробнее
Лоток 1
Лоток 1
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 1300 мм.
  • Высота 400 мм.
  • Вес 333 кг.
  • Объем бетона 0,134 м3
  • Геометрический объем 0,52 м3
Цена: 3899 руб.
Подробнее
Лоток 3
Лоток 3
Мотки Альбом 819
  • Длина 2000 мм.
  • Ширина 680 мм.
  • Высота 590 мм.
  • Вес 700 кг.
  • Объем бетона 0,28 м3
  • Геометрический объем 0,8024 м3
Цена: 8148 руб.
Подробнее
Лоток 2
Лоток 2
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 680 мм.
  • Высота 590 мм.
  • Вес 350 кг.
  • Объем бетона 0,14 м3
  • Геометрический объем 0,4012 м3
Цена: 4074 руб.
Подробнее
Лоток 4
Лоток 4
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 740 мм.
  • Высота 870 мм.
  • Вес 580 кг.
  • Объем бетона 0,23 м3
  • Геометрический объем 0,6438 м3
Цена: 6693 руб.
Подробнее
Лоток 5
Лоток 5
Мотки Альбом 819
  • Длина 2000 мм.
  • Ширина 740 мм.
  • Высота 870 мм.
  • Вес 1100 кг.
  • Объем бетона 0,45 м3
  • Геометрический объем 1,2876 м3
Цена: 13095 руб.
Подробнее
Лоток 6
Лоток 6
Мотки Альбом 819
  • Длина 1000 мм.
  • Ширина 800 мм.
  • Высота 1150 мм.
  • Вес 830 кг.
  • Объем бетона 0,33 м3
  • Геометрический объем 0,92 м3
Цена: 9603 руб.
Подробнее
Лоток 7
Лоток 7
Мотки Альбом 819
  • Длина 2000 мм.
  • Ширина 800 мм.
  • Высота 1150 мм.
  • Вес 1660 кг.
  • Объем бетона 0,67 м3
  • Геометрический объем 1,84 м3
Цена: 19497 руб.
Подробнее
П 10-10-6
П 10-10-6
Плиты асфальтобетонные Альбом 819
  • Длина 1000 мм.
  • Ширина 1000 мм.
  • Высота 60 мм.
  • Вес 132 кг.
  • Объем бетона 0,06 м3
  • Геометрический объем 0,06 м3
Цена: 2619 руб.
Подробнее
П 10-6-6
П 10-6-6
Плиты асфальтобетонные Альбом 819
  • Длина 1000 мм.
  • Ширина 600 мм.
  • Высота 60 мм.
  • Вес 79 кг.
  • Объем бетона 0,036 м3
  • Геометрический объем 0,036 м3
Цена: 1571 руб.
Подробнее
П 10-4-6
П 10-4-6
Плиты асфальтобетонные Альбом 819
  • Длина 1000 мм.
  • Ширина 400 мм.
  • Высота 60 мм.
  • Вес 53 кг.
  • Объем бетона 0,024 м3
  • Геометрический объем 0,024 м3
Цена: 1048 руб.
Подробнее
Плита
Плита
Плиты перекрытия лотков Альбом 819
  • Длина 1000 мм.
  • Ширина 620 мм.
  • Высота 120 мм.
  • Вес 157 кг.
  • Объем бетона 0,063 м3
  • Геометрический объем 0,0744 м3
Цена: 2750 руб.
Подробнее
Д 7
Д 7
Днища колодцев Альбом 819
  • Длина 900 мм.
  • Ширина 900 мм.
  • Высота 80 мм.
  • Вес 125 кг.
  • Объем бетона 0,05 м3
  • Геометрический объем 0,0648 м3
Цена: 1213 руб.
Подробнее
Д 7/10
Д 7/10
Днища колодцев Альбом 819
  • Длина 1200 мм.
  • Ширина 1200 мм.
  • Высота 80 мм.
  • Вес 225 кг.
  • Объем бетона 0,09 м3
  • Геометрический объем 0,1152 м3
Цена: 2183 руб.
Подробнее
Решетка чугунная (Альбом 819)
Решетка чугунная (Альбом 819)
Дождеприемники Альбом 819
  • Длина 820 мм.
  • Ширина 396 мм.
  • Высота 90 мм.
  • Вес 48,8 кг.
  • Объем бетона 0,0069 м3
  • Геометрический объем 0,0292 м3
Цена: 5917 руб.
Подробнее
К 10-9
К 10-9
Кольца колодцев стеновые Альбом 819
  • Длина 1160 мм.
  • Ширина 1160 мм.
  • Высота 894 мм.
  • Вес 575 кг.
  • Объем бетона 0,23 м3
  • Геометрический объем 1,203 м3
Цена: 2231 руб.
Подробнее
К 7-9
К 7-9
Кольца колодцев стеновые Альбом 819
  • Длина 840 мм.
  • Ширина 840 мм.
  • Высота 894 мм.
  • Вес 350 кг.
  • Объем бетона 0,14 м3
  • Геометрический объем 0,6308 м3
Цена: 1358 руб.
Подробнее
Люки чугунные для смотровых колодцев Альбом 819 Люк чугунный (Альбом 819)
Люк чугунный (Альбом 819)
Люки чугунные для смотровых колодцев Альбом 819
  • Длина 1006 мм.
  • Ширина 504 мм.
  • Высота 120 мм.
  • Вес 53 кг.
  • Объем бетона 0,0075 м3
  • Геометрический объем 0,0608 м3
Цена: 8245 руб.
Подробнее
Плиты перекрытия колодцев Альбом 819 П 10-40
П 10-40
Плиты перекрытия колодцев Альбом 819
  • Длина 1000 мм.
  • Ширина 1000 мм.
  • Высота 80 мм.
  • Вес 130 кг.
  • Объем бетона 0,05 м3
  • Геометрический объем 0,08 м3
Цена: 728 руб.
Подробнее
Плиты перекрытия колодцев Альбом 819 П 12-40
П 12-40
Плиты перекрытия колодцев Альбом 819
  • Длина 1200 мм.
  • Ширина 1200 мм.
  • Высота 80 мм.
  • Вес 163 кг.
  • Объем бетона 0,065 м3
  • Геометрический объем 0,1152 м3
Цена: 946 руб.
Подробнее
