Подпорные стены Серия 3.002.1-2

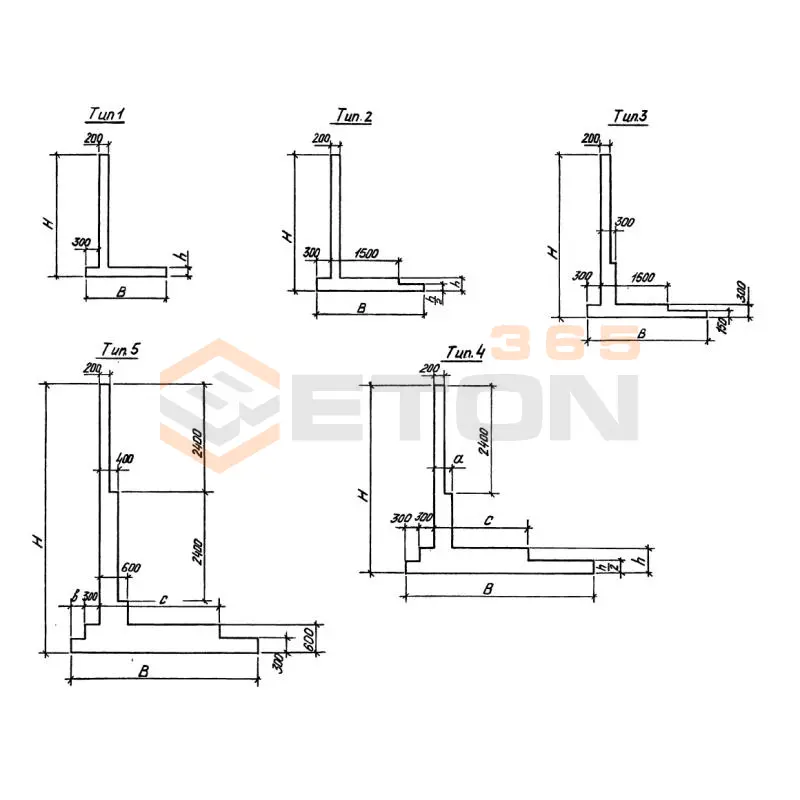

Серия 3.002.1-2 предусматривает несколько основных типов подпорных стен из сборного железобетона:

• Массивные подпорные стены - для восприятия значительных горизонтальных нагрузок, устойчивости против опрокидывания и сдвига
• Уголковые подпорные стены (с жёсткой или гибкой консолью) - более экономичные конструкции, работающие на изгиб
• Тонкостенные подпорные стены - для средних высот подпора, отличаются меньшим расходом материалов
• С контрфорсами - для больших высот и нагрузок, обеспечивают дополнительную жёсткость Каждый тип подбирается в зависимости от высоты подпора, грунтовых условий и величин нагрузок.

Для изготовления подпорных стен по серии 3.002.1-2 применяются:

• Бетон классов В15-В25 в зависимости от типа конструкции и условий эксплуатации
• Арматура классов А-I (А240), А-II (А300), А-III (А400) для рабочего армирования
• Арматурная проволока класса Вр-I для конструктивного армирования
• Монтажные петли из арматуры класса А-I Конкретные марки материалов указываются в рабочих чертежах в зависимости от расчетных нагрузок и условий эксплуатации.

Серия 3.002.1-2 предусматривает обязательное устройство дренажной системы за подпорной стенкой, включающей:

• Дренирующий слой из песка, гравия или щебня толщиной 300-500 мм
• Дренажные трубки диаметром 100-150 мм с уклоном не менее 0.02
• Фильтрующий материал для предотвращения заиливания дренажа
• Организацию отвода воды за пределы сооружения Дренаж необходим для снижения гидростатического давления на стенку и повышения её устойчивости.

При расчете подпорных стен по серии 3.002.1-2 учитываются следующие основные нагрузки:

• Собственный вес конструкции
• Давление грунта засыпки (активное и пассивное)
• Гидростатическое давление грунтовых вод
• Временные нагрузки от транспорта, оборудования или складируемых материалов
• Сейсмические воздействия (для сейсмических районов)
• Температурные воздействия
• Ветровые нагрузки (для высоких стен) Все нагрузки учитываются с соответствующими коэффициентами надежности по нагрузке.

Серия 3.002.1-2 предусматривает следующие требования к устройству швов и стыков:

• Вертикальные швы между блоками заполняются цементно-песчаным раствором марки не ниже М100
• Горизонтальные стыки выполняются на цементном растворе с тщательным уплотнением
• Для обеспечения монолитности конструкции предусматривается армирование стыков
• В необходимых случаях устраиваются деформационные швы через 20-30 метров
• Все стыки должны обеспечивать водонепроницаемость и устойчивость конструкции
• Монтажные петли после установки элементов должны загибаться и замоноличиваться
