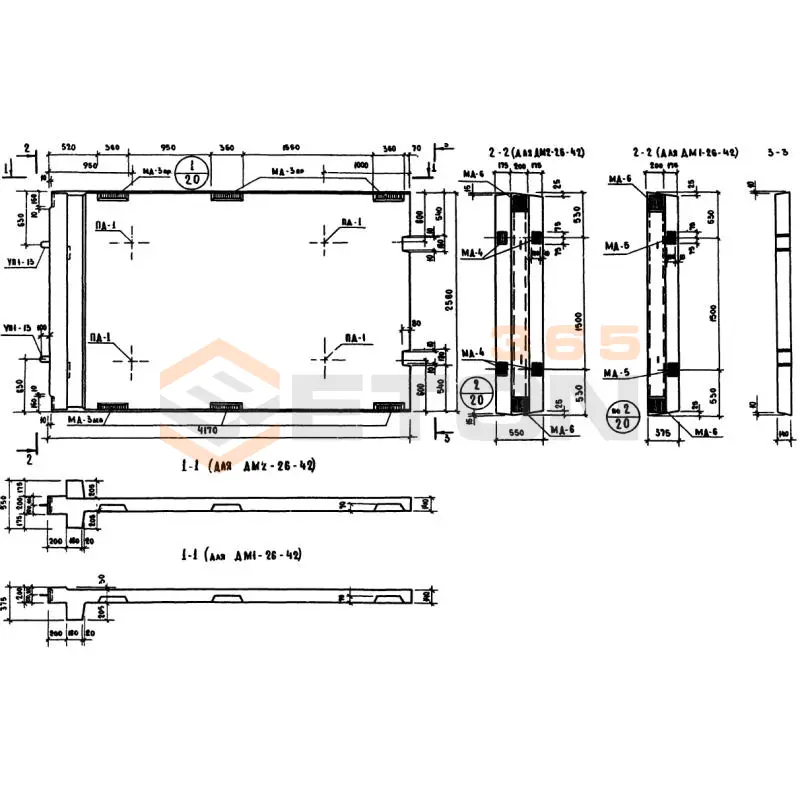

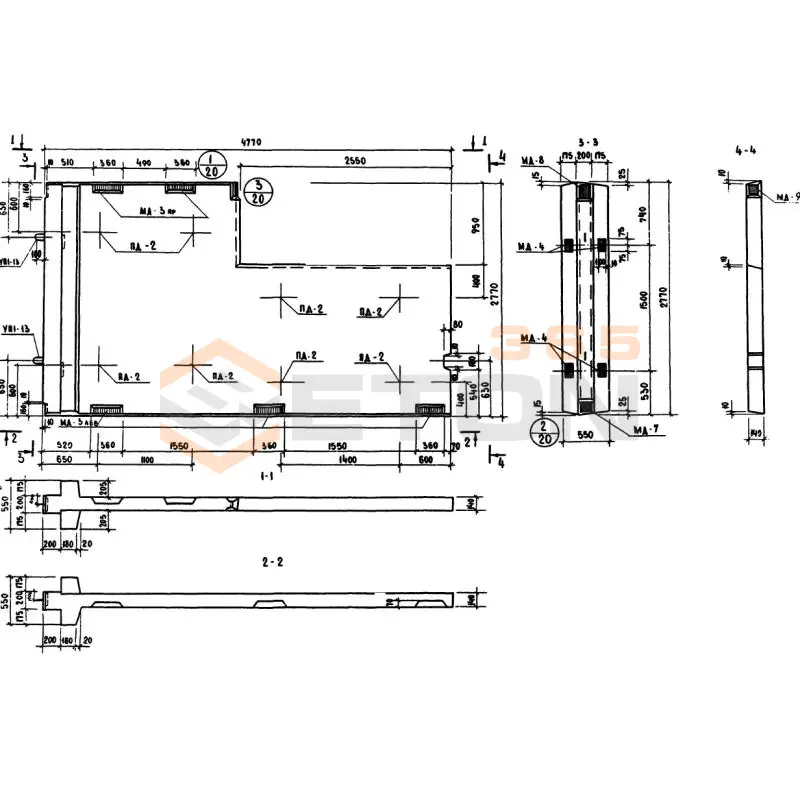

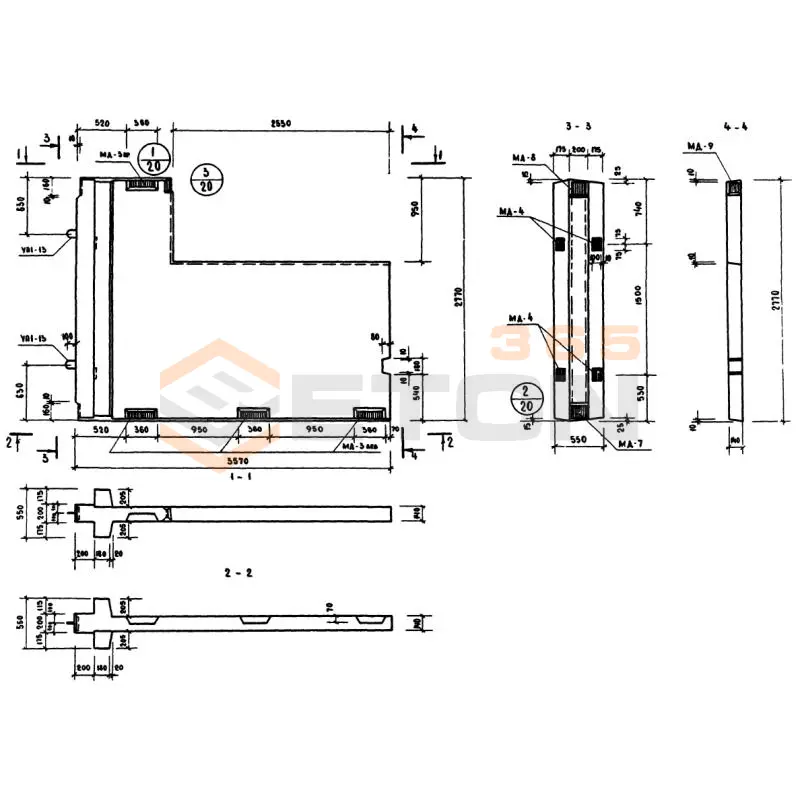

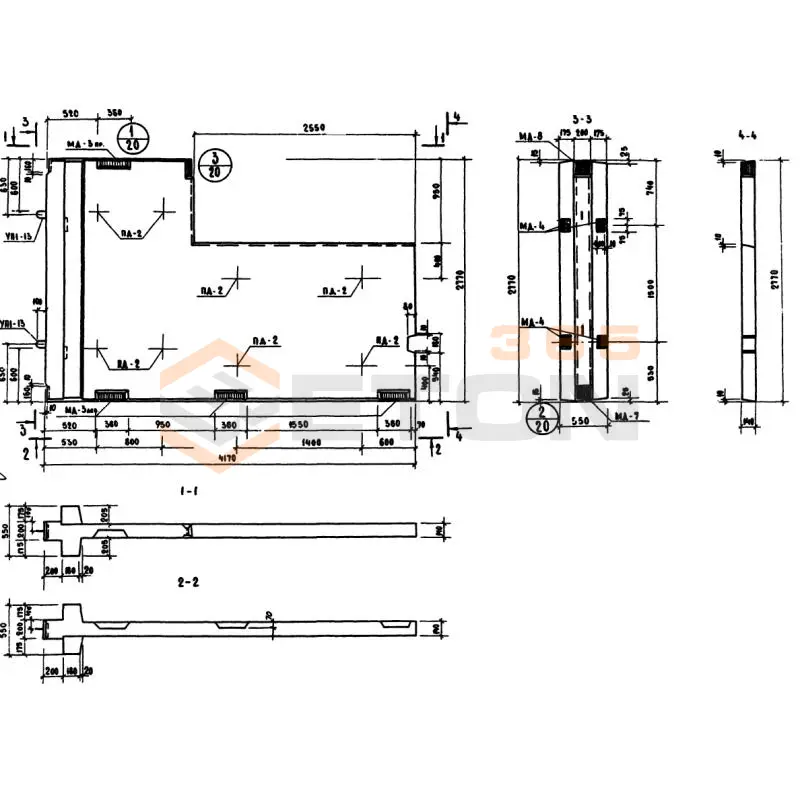

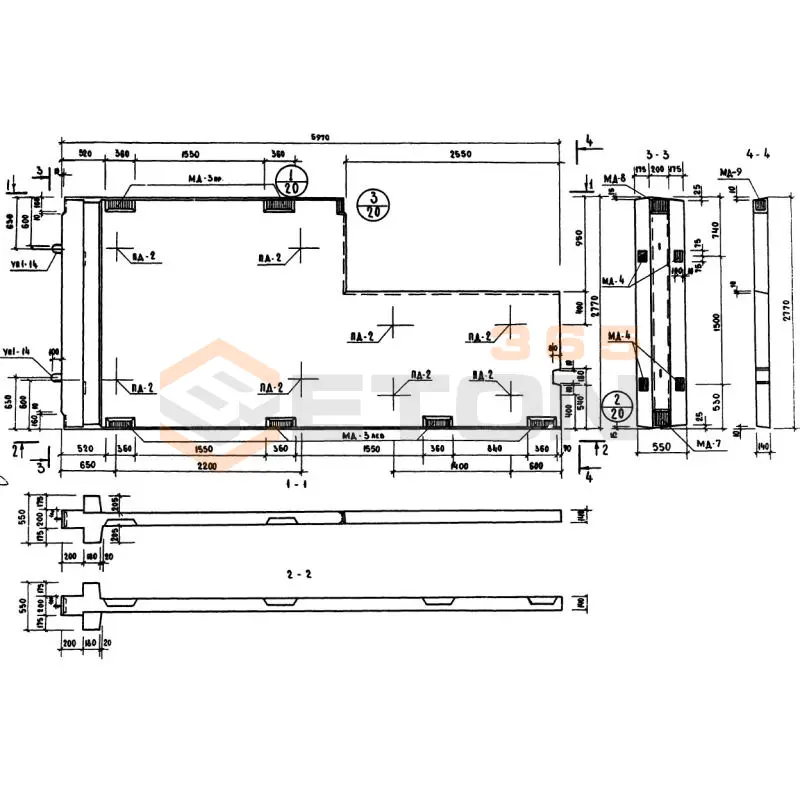

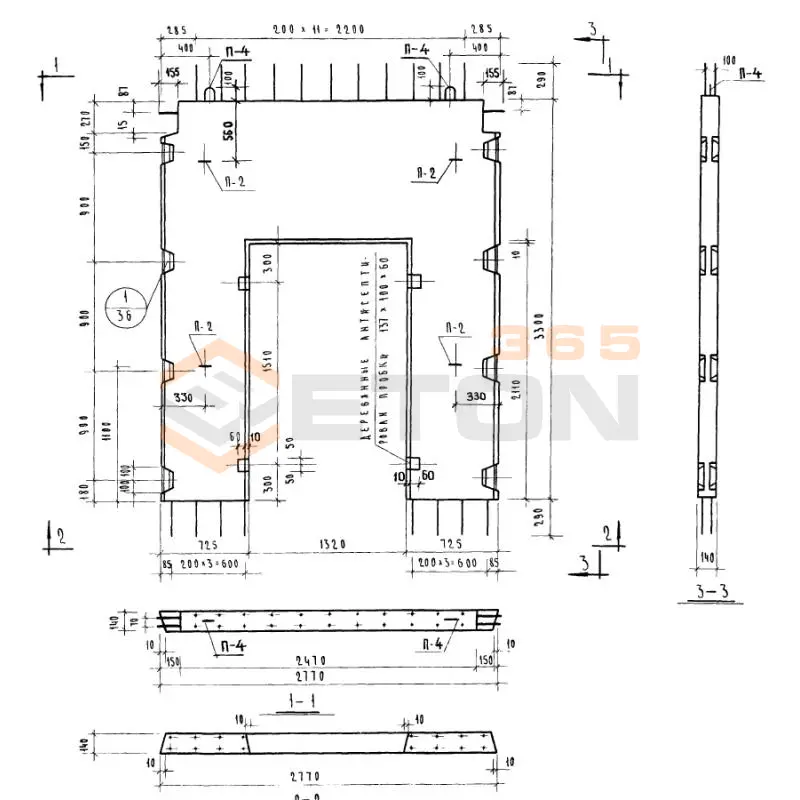

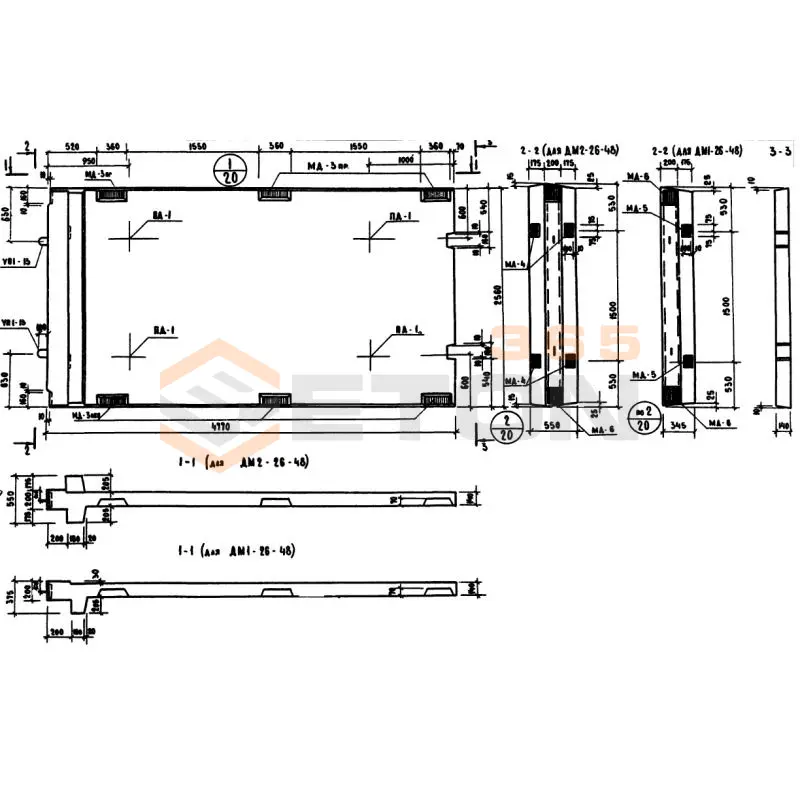

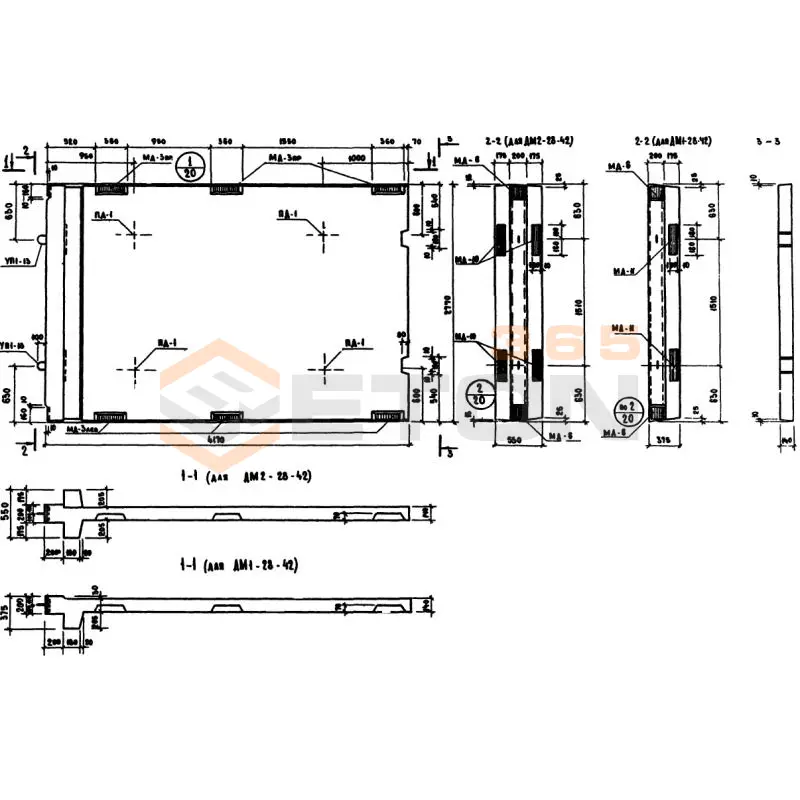

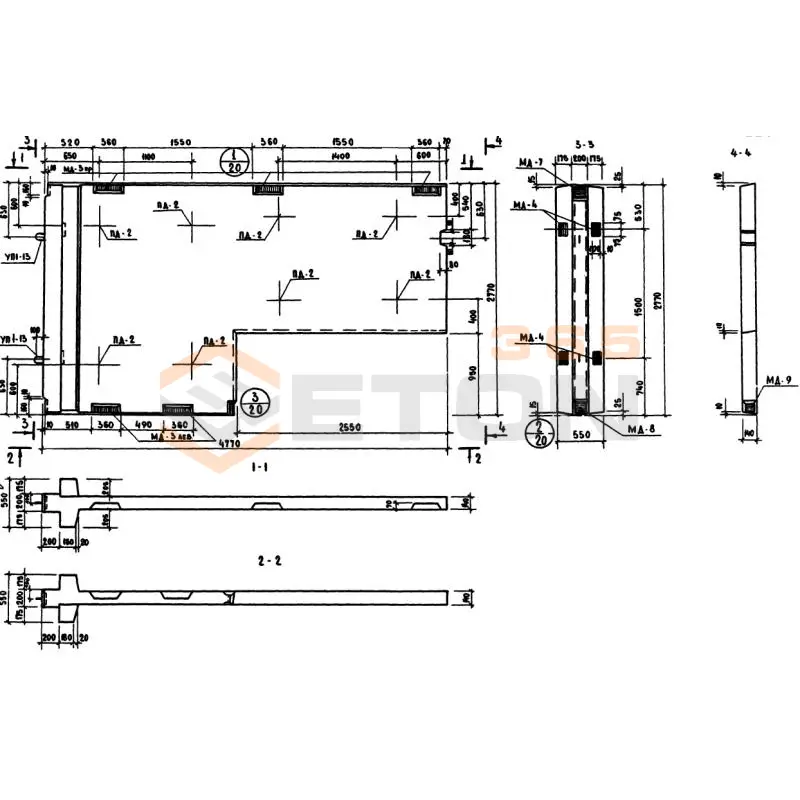

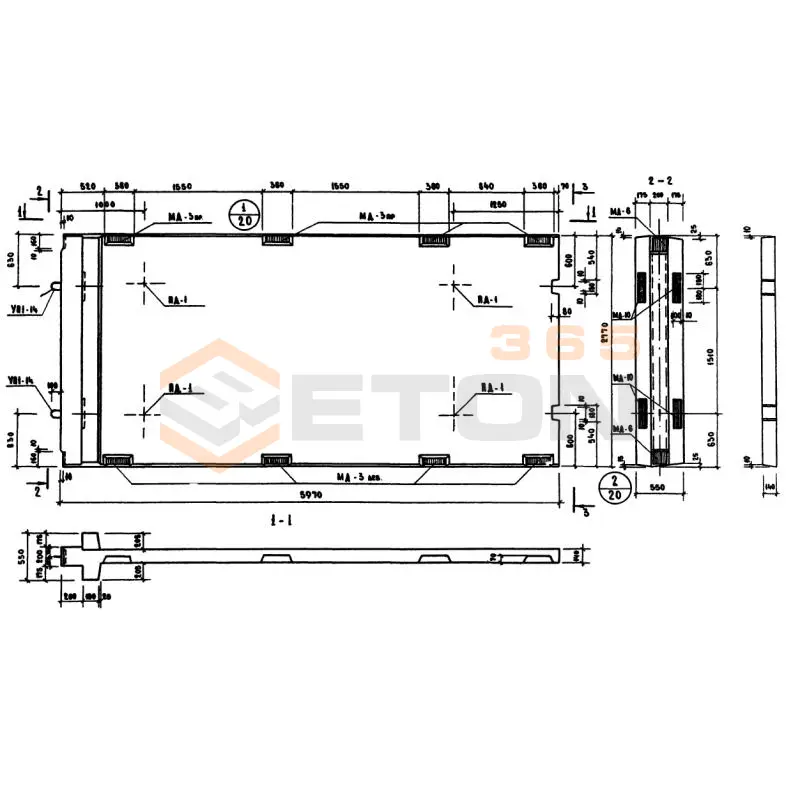

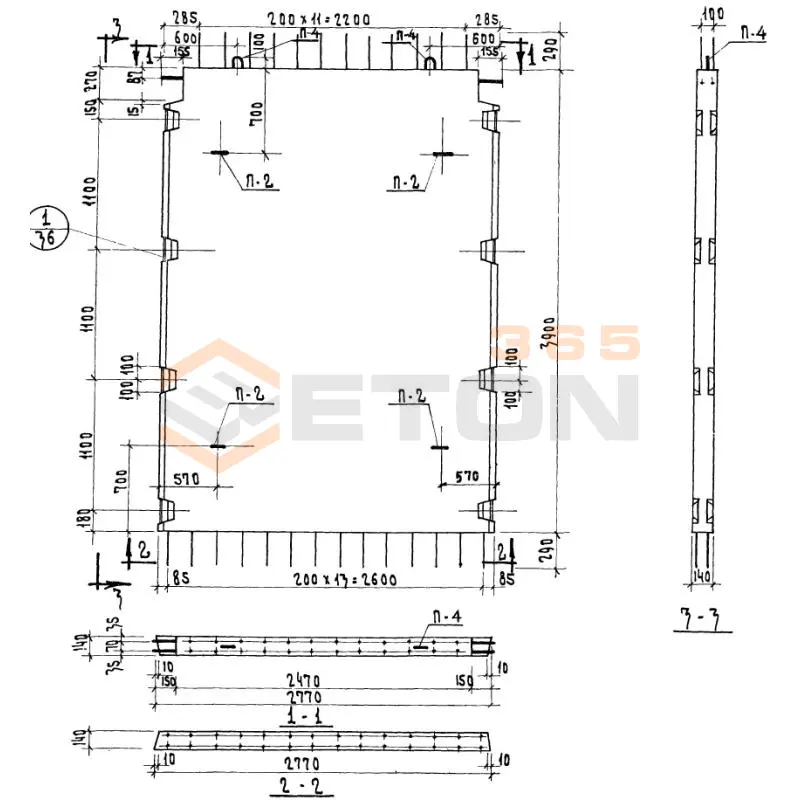

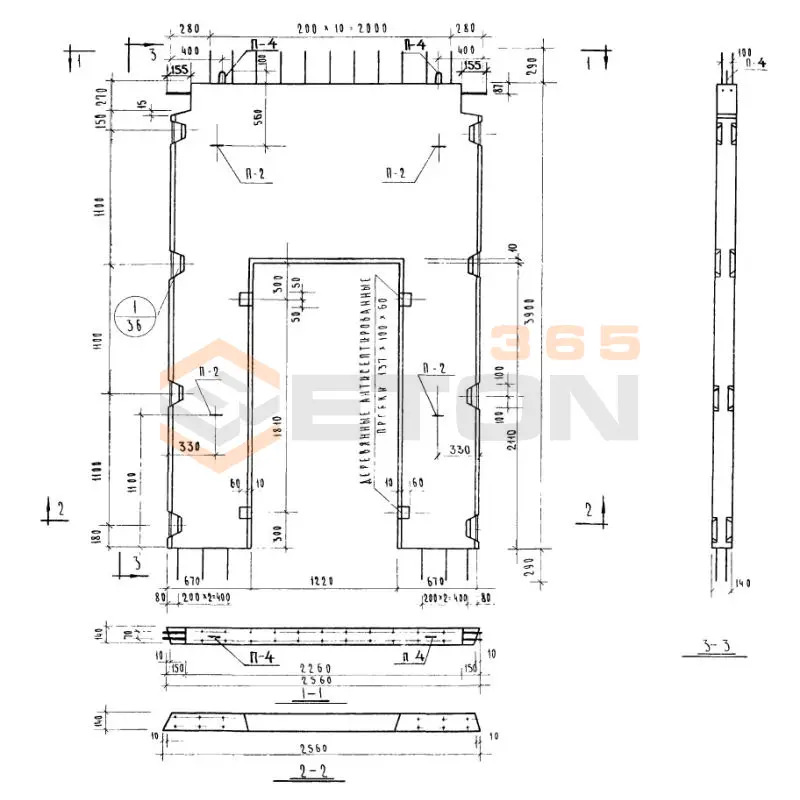

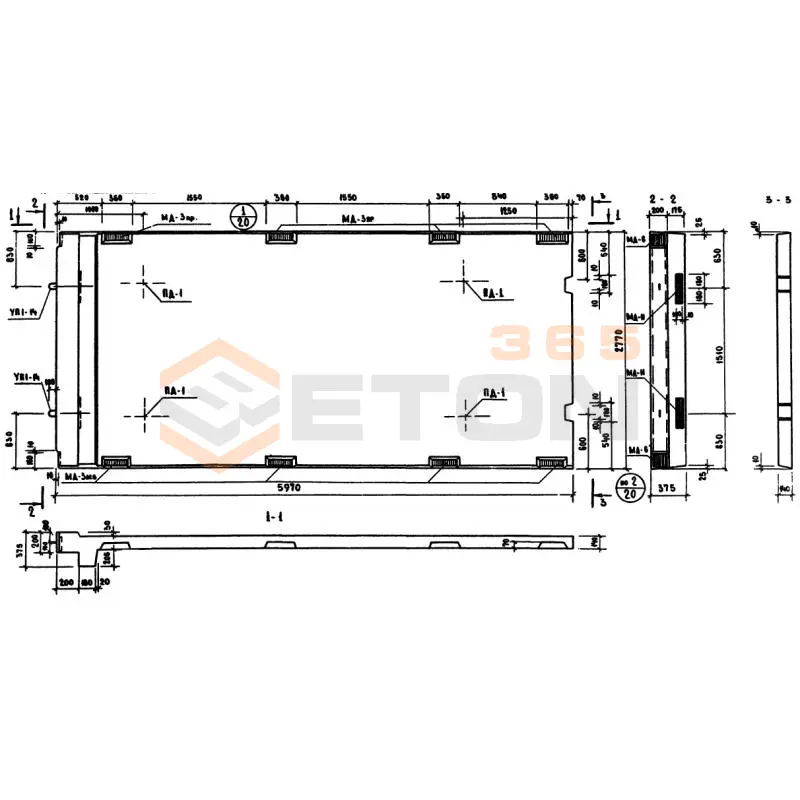

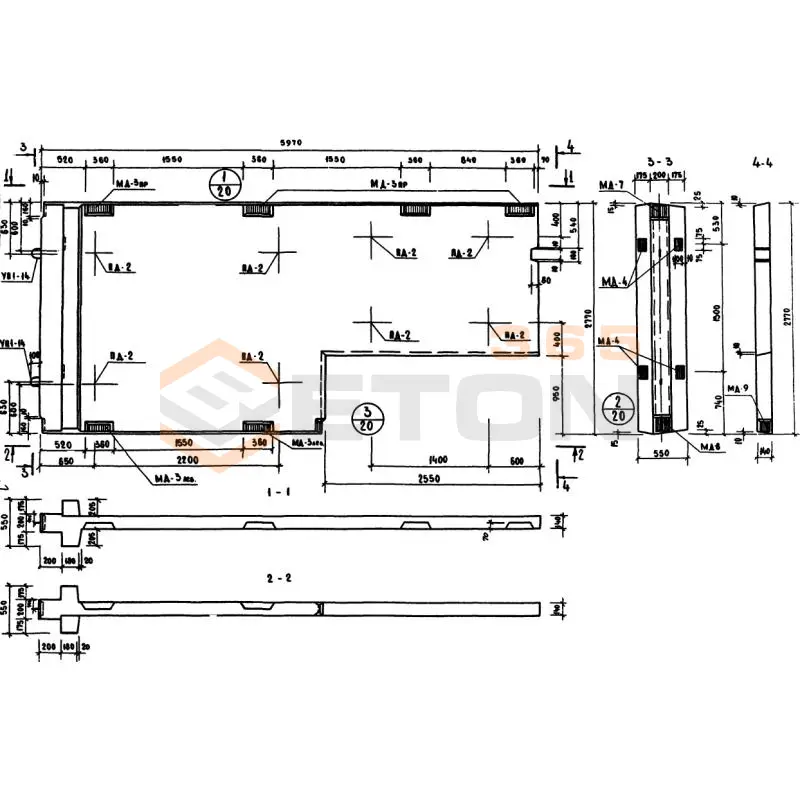

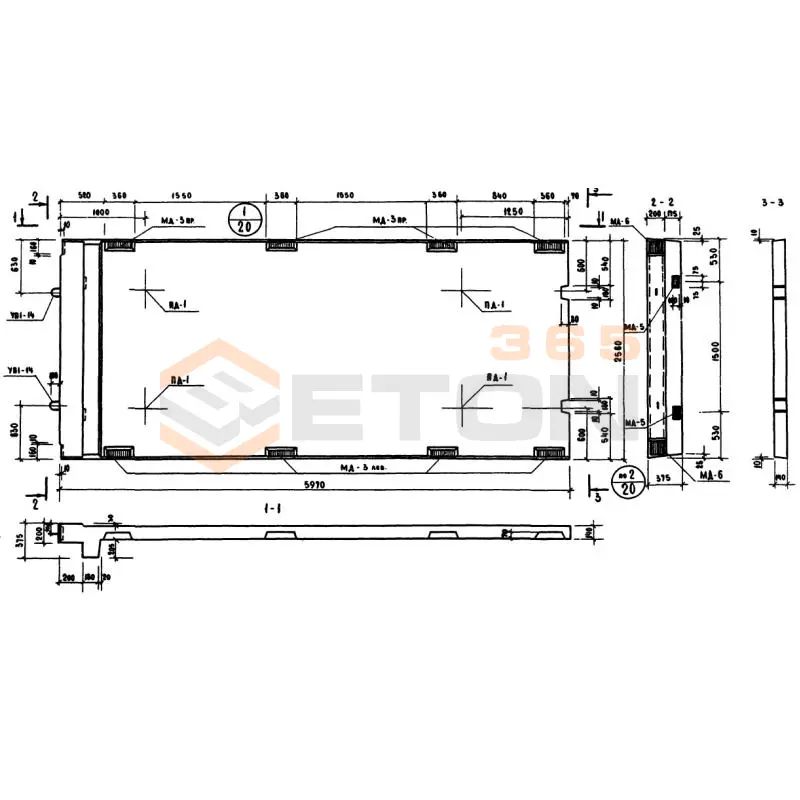

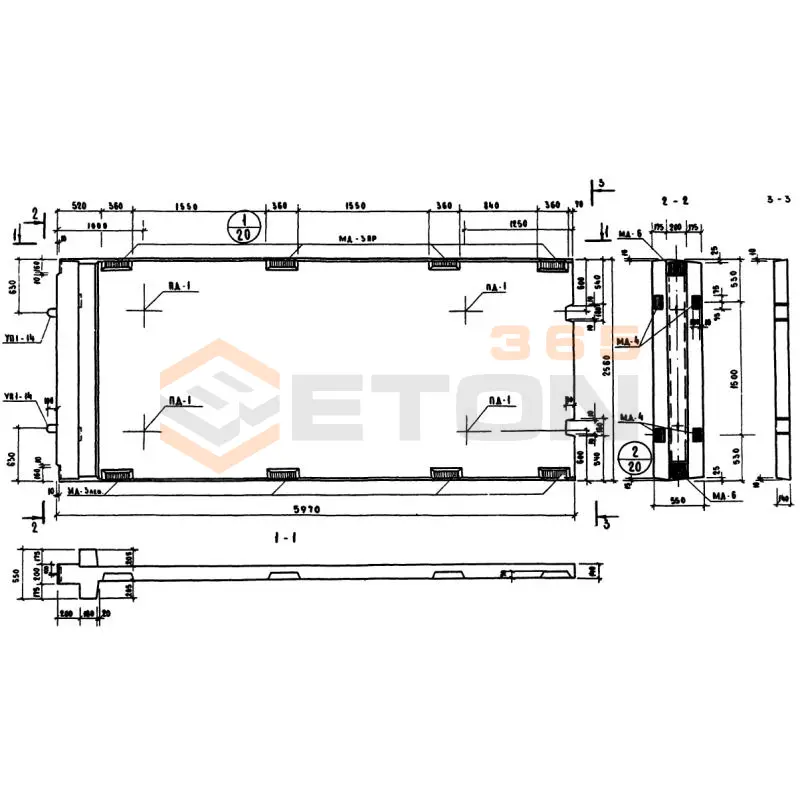

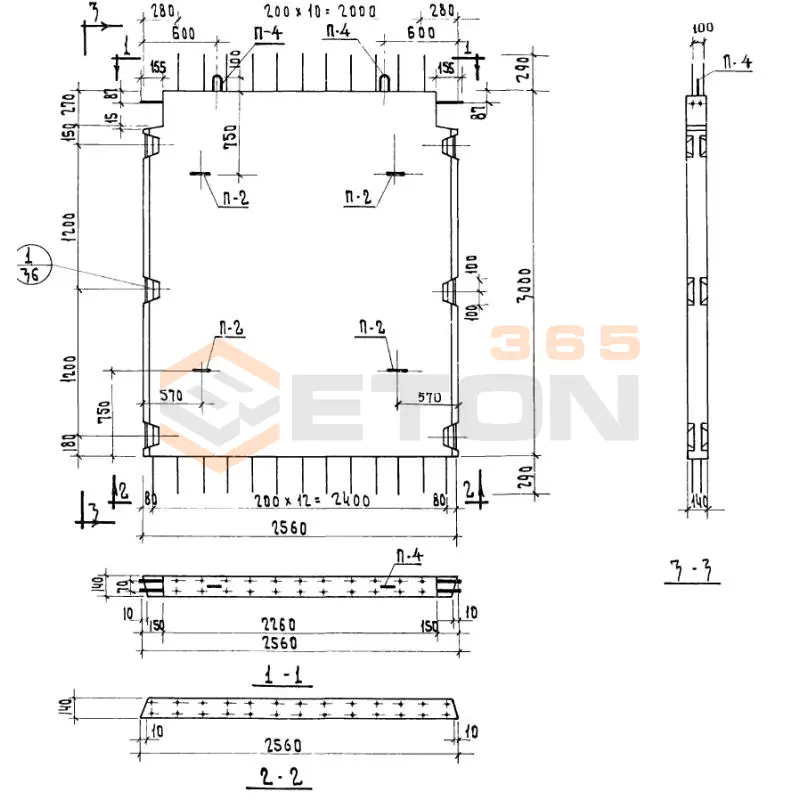

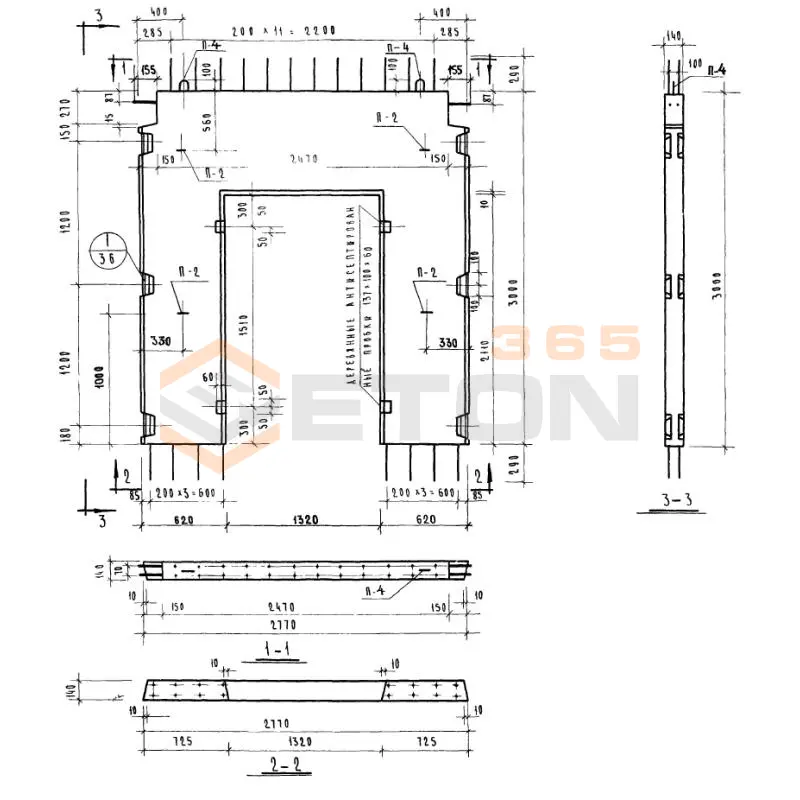

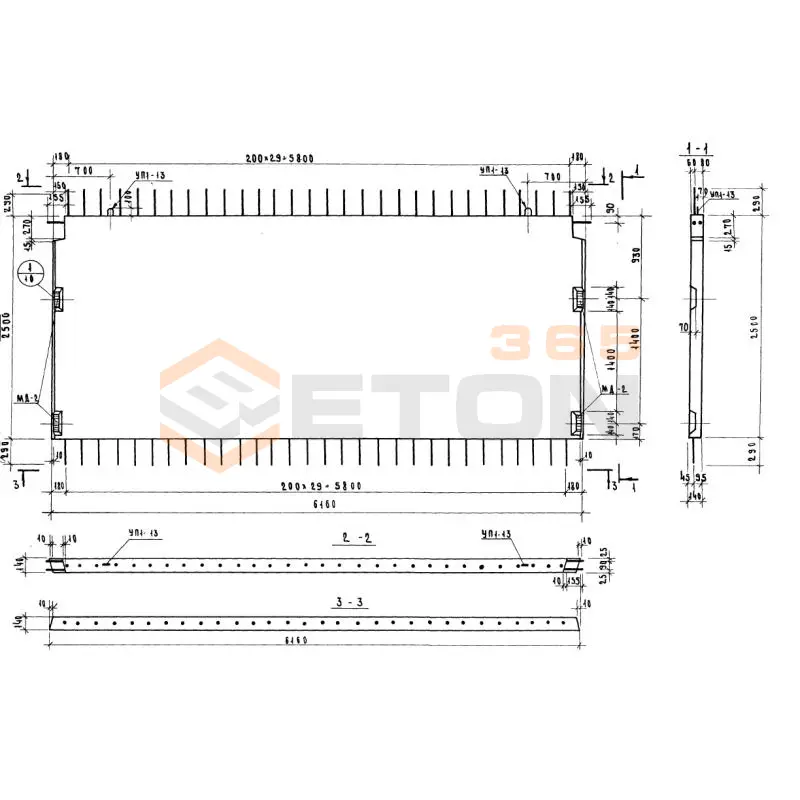

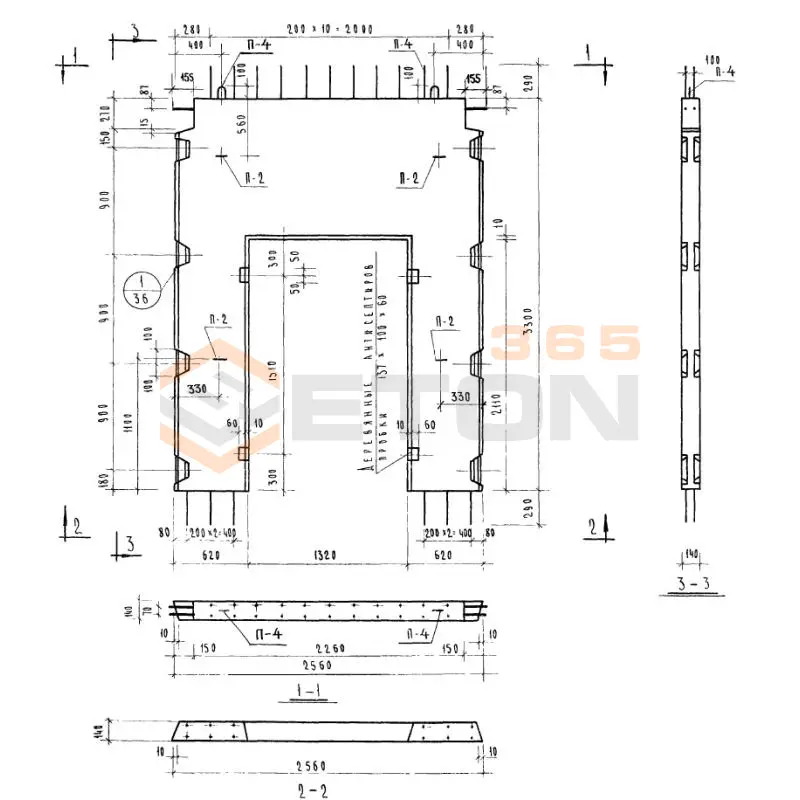

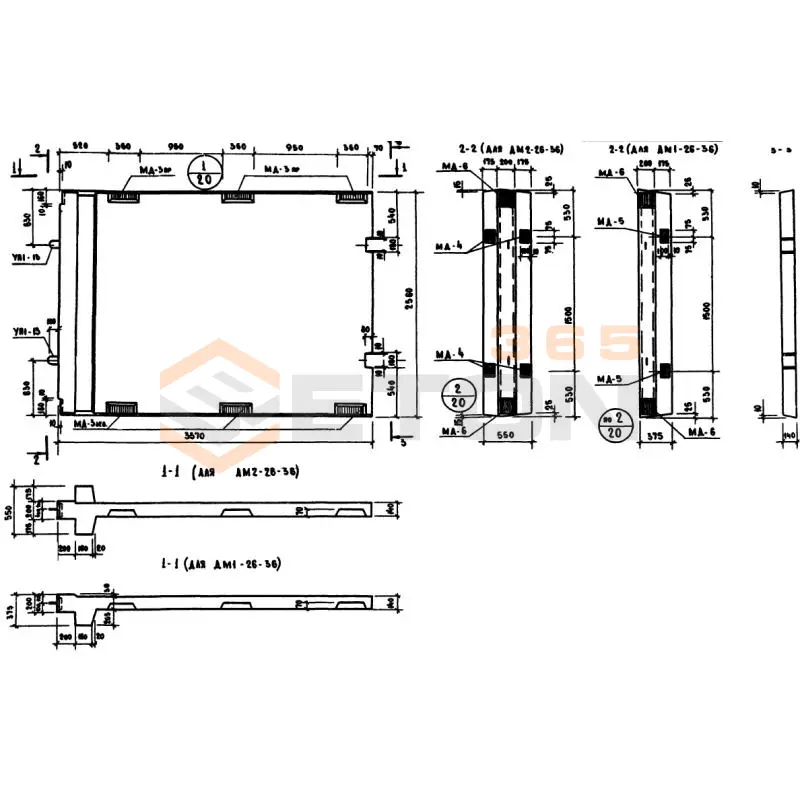

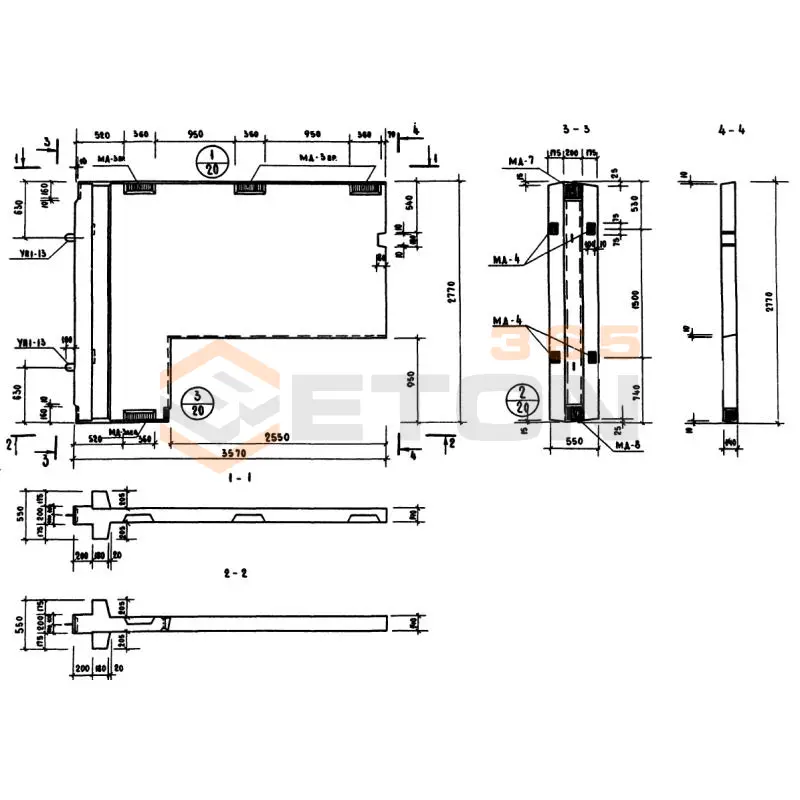

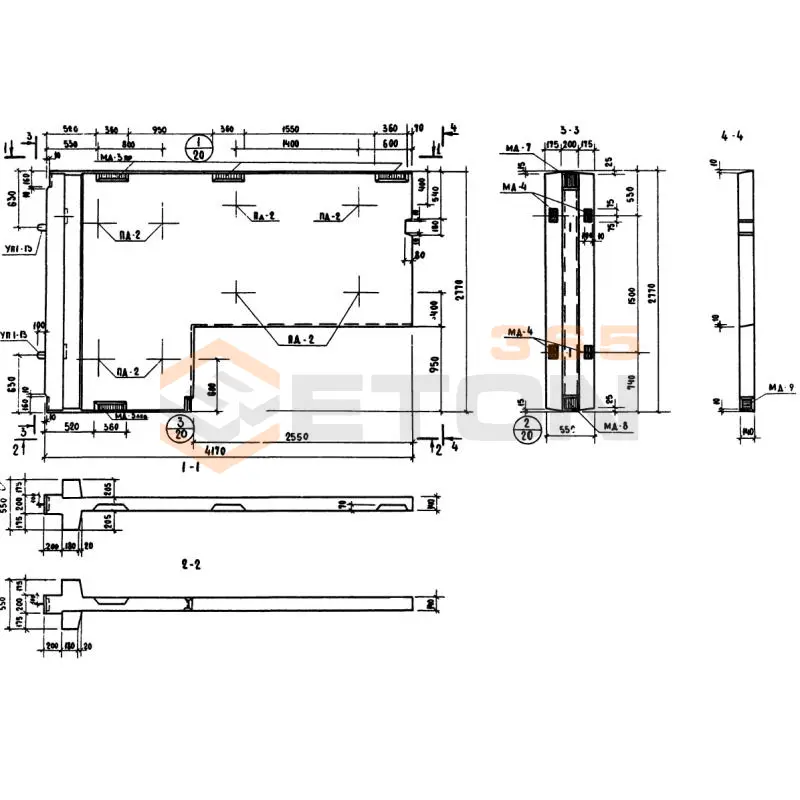

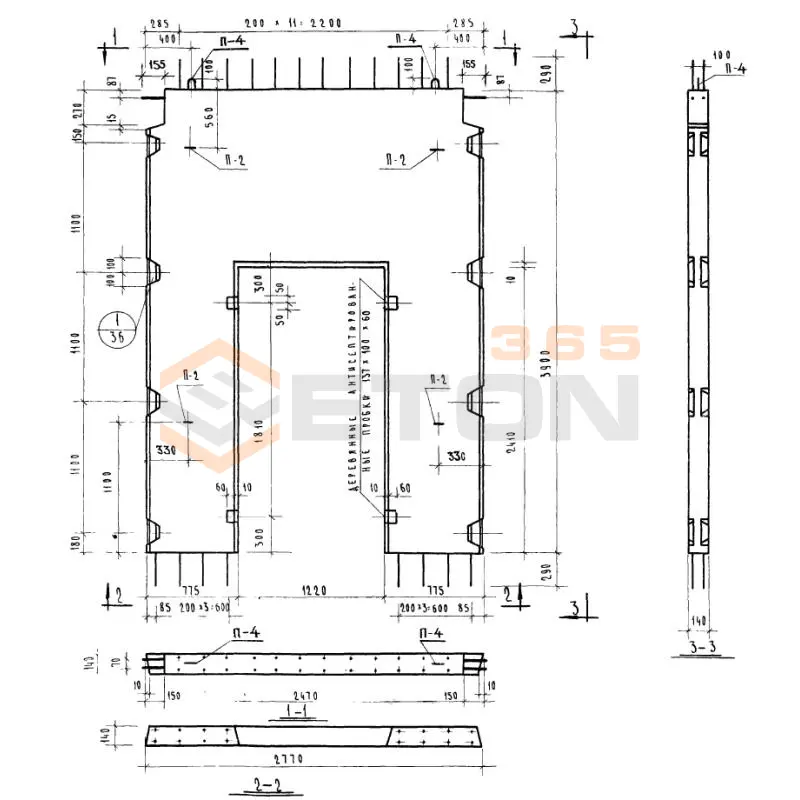

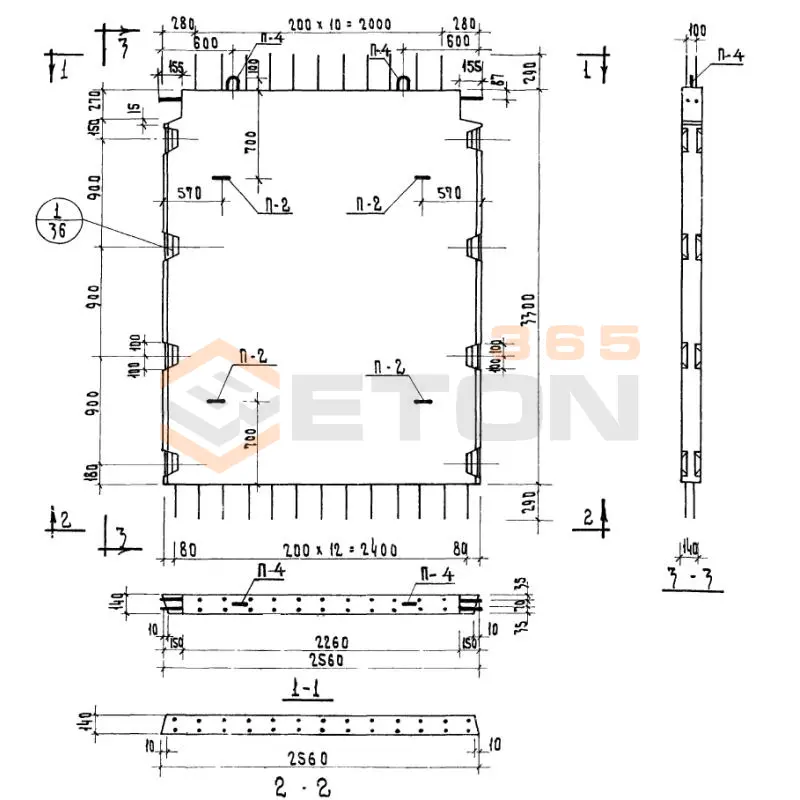

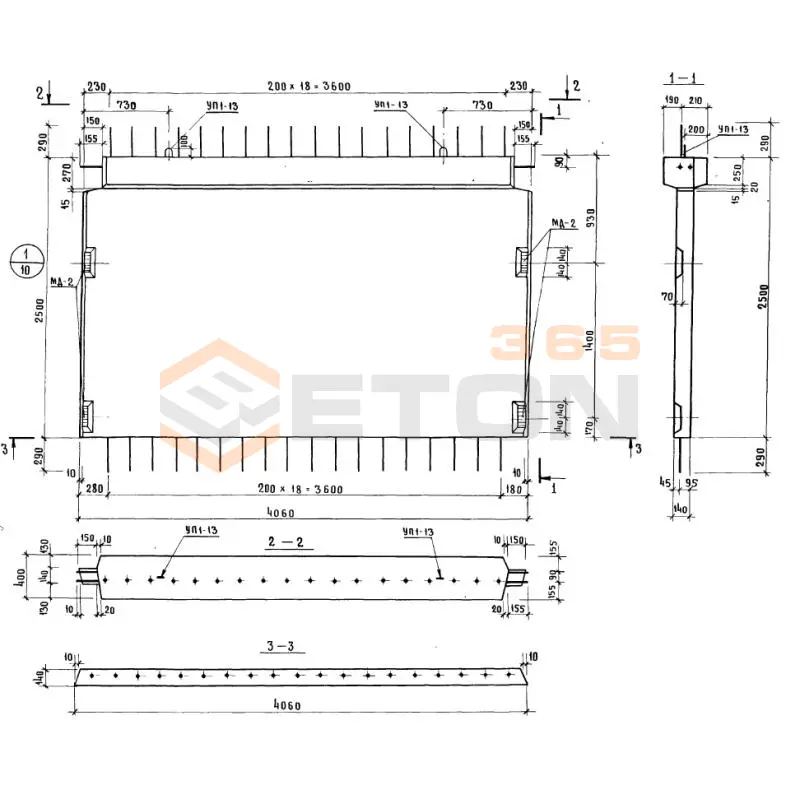

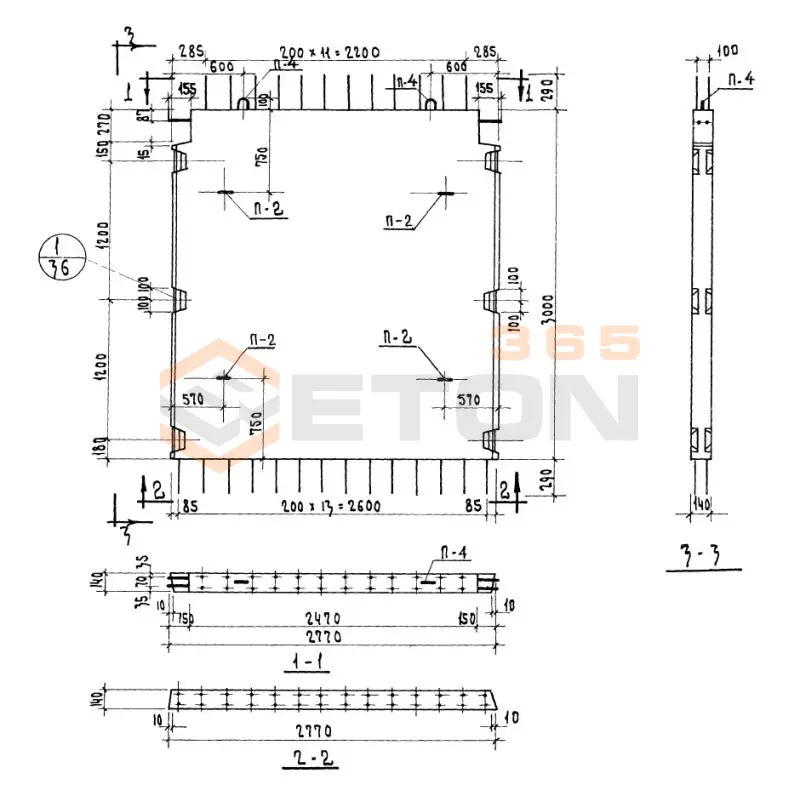

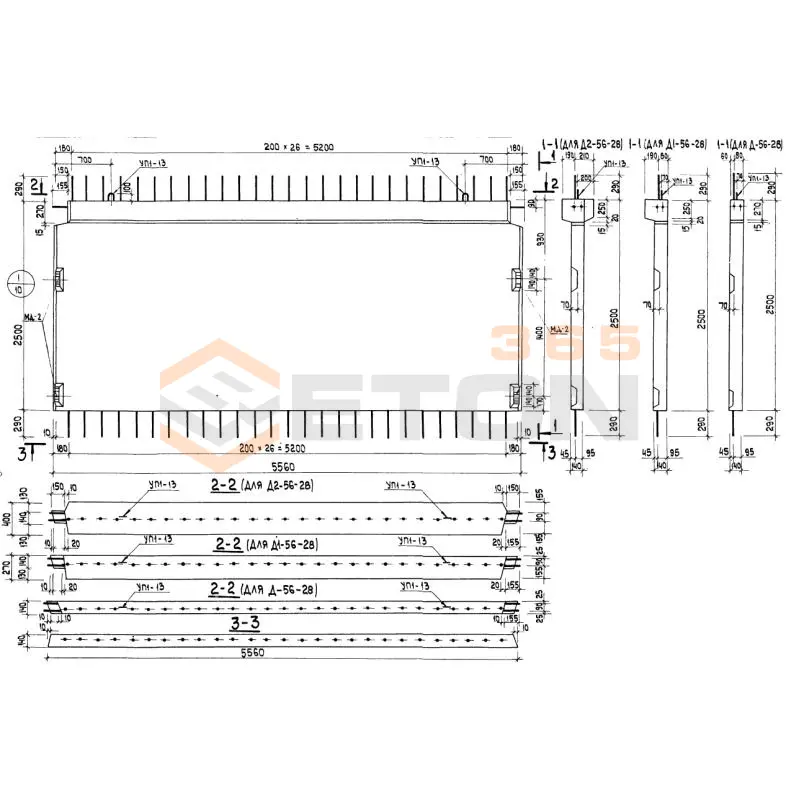

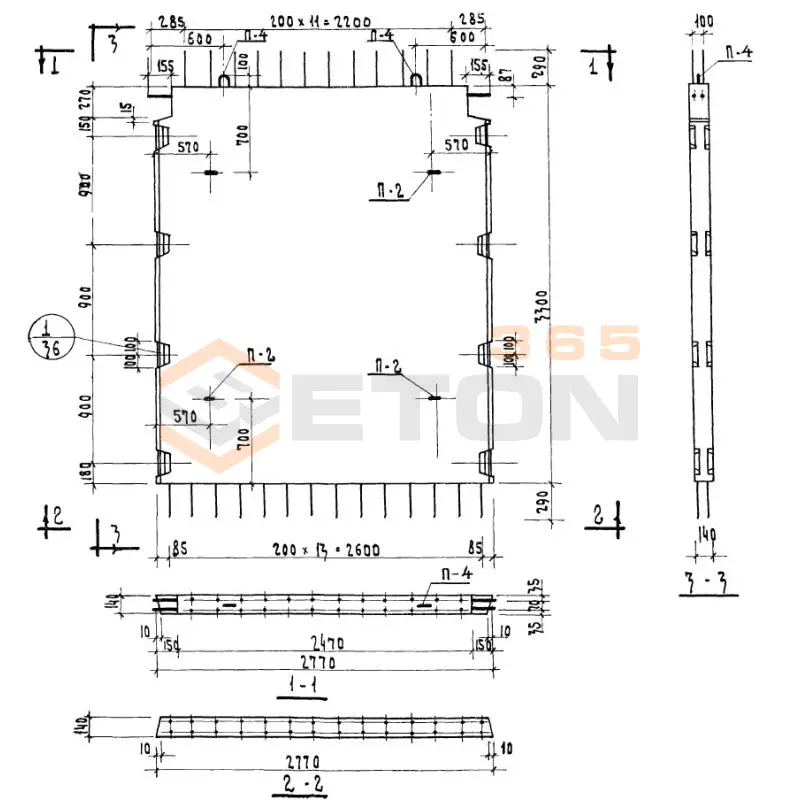

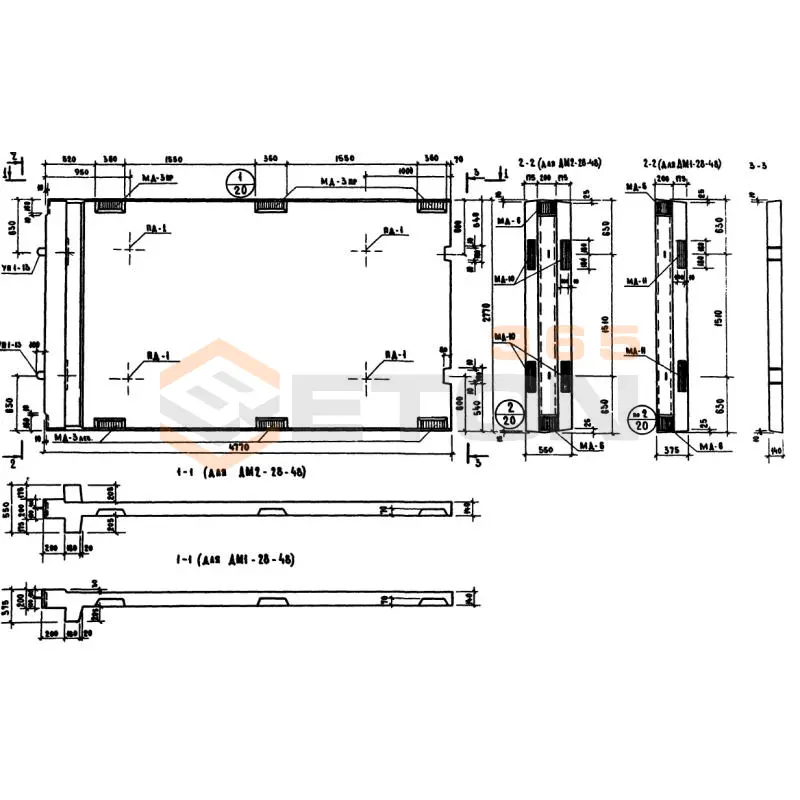

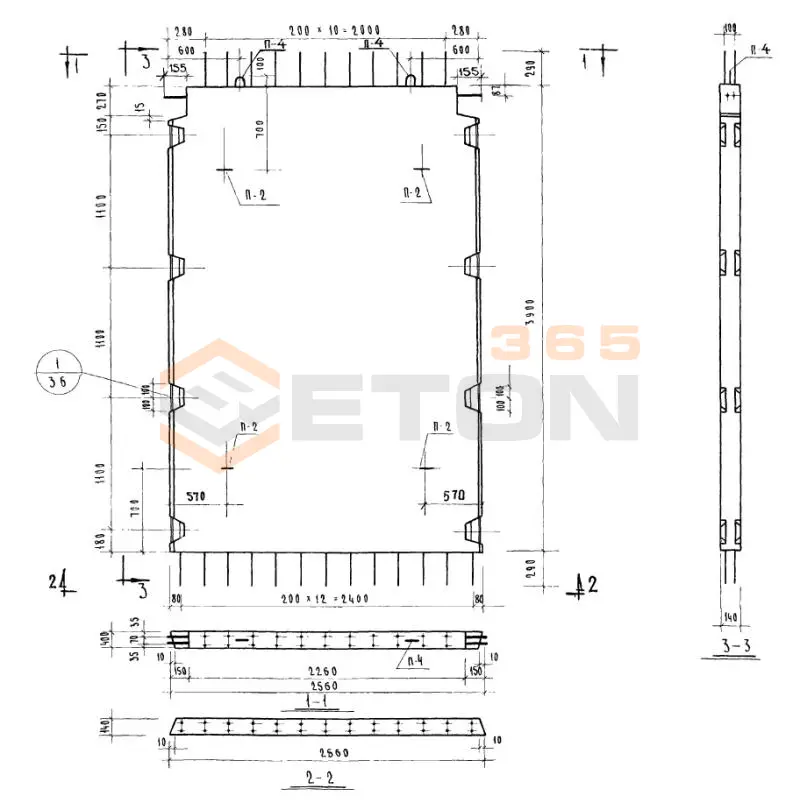

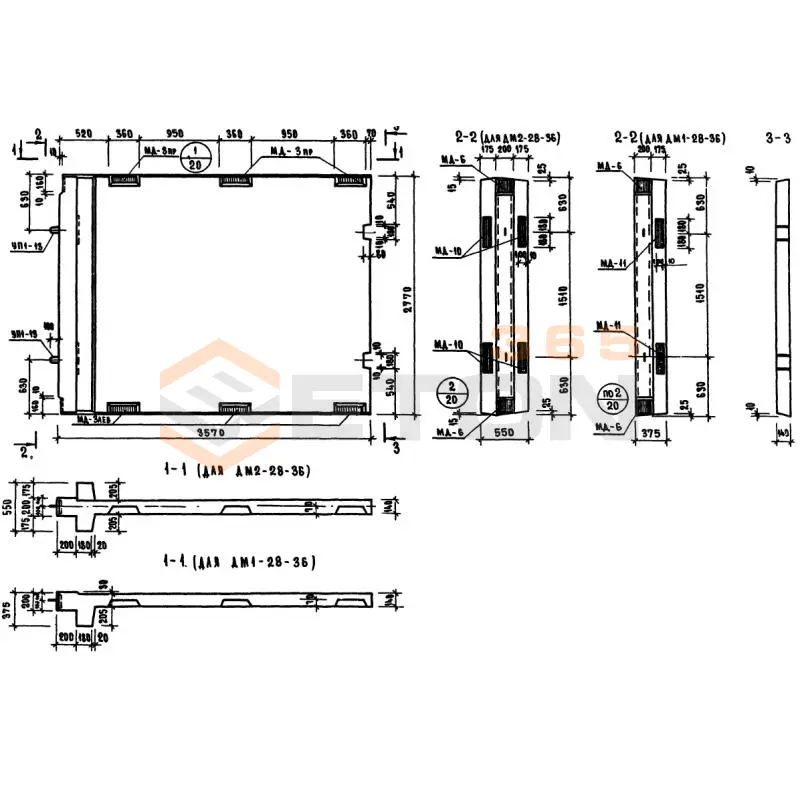

Диафрагмы жесткости Серия ИИ 04-6

Диафрагма жесткости серии ИИ 04-6 – это железобетонное изделие, предназначенное для обеспечения пространственной жесткости и устойчивости каркаса здания. Ее основная функция – восприятие горизонтальных нагрузок (например, ветровых или сейсмических) и передача их на несущие вертикальные конструкции (колонны, стены), предотвращая деформации и обеспечивая общую устойчивость сооружения. Она работает как вертикальная связевая конструкция в плоскости стены или перекрытия.

Серия ИИ 04-6 предусматривает стандартизированные типоразмеры. Характеристики включают:

• Материал: Тяжелый бетон классов по прочности на сжатие (например, B15-B25).
• Армирование: Преднапряженная или ненапрягаемая арматура (например, стержни класса А-III) для восприятия растягивающих усилий.
• Маркировка: Изделия маркируются, например, ДН-24-12, где "Д" – диафрагма, "Н" – ненапрягаемая арматура, цифры указывают номинальные размеры в дециметрах (длина и высота).
• Типовые размеры: Ширина, как правило, соответствует толщине стены (например, 200, 300 мм). Длина и высота кратны строительному модулю 3М (300мм) и могут варьироваться, например, 2400 мм, 3000 мм, 3600 мм и т.д., в зависимости от конкретной марки по каталогу серии. Точные размеры и вес указываются в рабочих чертежах серии.

Монтаж выполняется в следующей последовательности:

1. Подготовка: Проверяются опорные поверхности колонн и ригелей, на которые будет устанавливаться диафрагма.
2. Установка: Диафрагма с помощью крана устанавливается в проектное положение между колоннами каркаса.
3. Выверка: Контролируется вертикальность и правильность расположения элемента.
4. Стыковка и замоноличивание: Выпуски арматуры из диафрагмы и соседних элементов (колонн, ригелей) свариваются или соединяются механическим способом. Образовавшиеся швы и полости замоноличиваются бетоном на месте, что обеспечивает жесткое и прочное соединение диафрагмы с каркасом здания, создавая единую пространственную систему.

Диафрагмы жесткости серии ИИ 04-6 применяются преимущественно в многоэтажных каркасных зданиях промышленного и гражданского назначения, построенных по типовым проектам, например:

• Многоэтажные производственные корпуса.
• Общественные здания (административные корпуса, лаборатории).
• Жилые дома каркасной системы.
• Они особенно важны в зданиях, расположенных в районах с повышенной ветровой нагрузкой или сейсмической активностью.

Использование серии ИИ 04-6 дает несколько ключевых преимуществ:

1. Стандартизация и типизация: Ускоряет проектирование и изготовление, снижает стоимость.
2. Заводское качество: Изготовление в заводских условиях обеспечивает высокую прочность, точность геометрии и контроль качества бетона и арматуры.
3. Повышение надежности: Гарантированно обеспечивает проектную жесткость и устойчивость здания.
4. Сокращение сроков строительства: Готовые элементы монтируются быстро, по отработанной технологии.
5. Взаимозаменяемость: Стандартные типоразмеры позволяют легко подбирать и заменять элементы.
