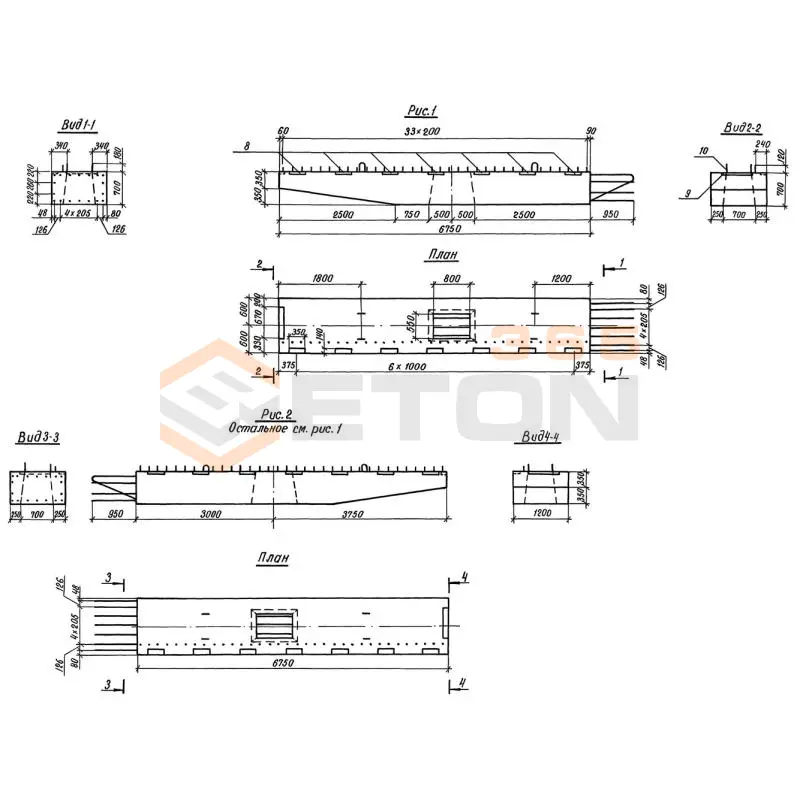

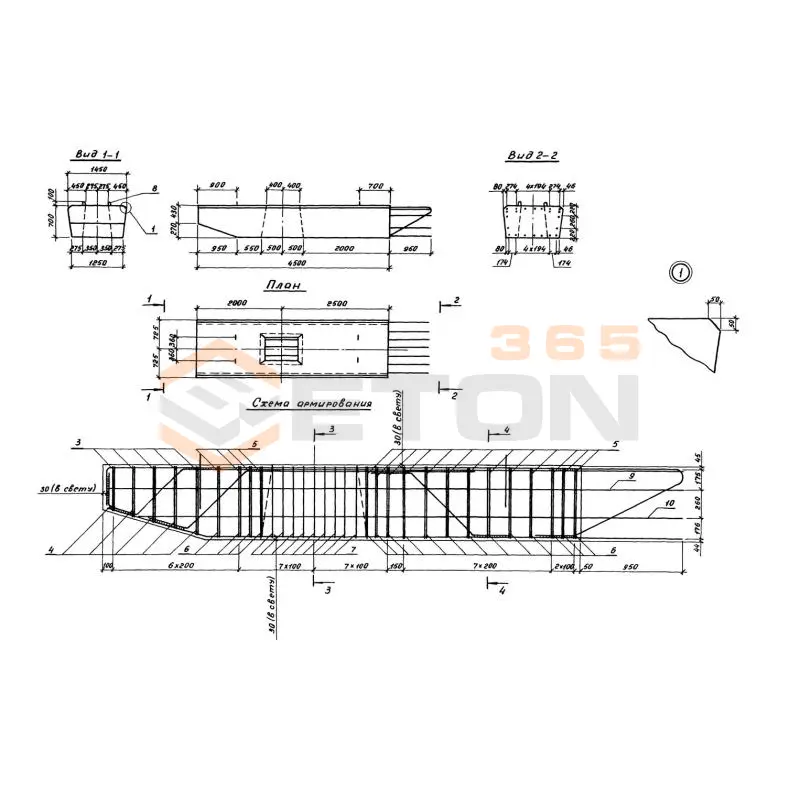

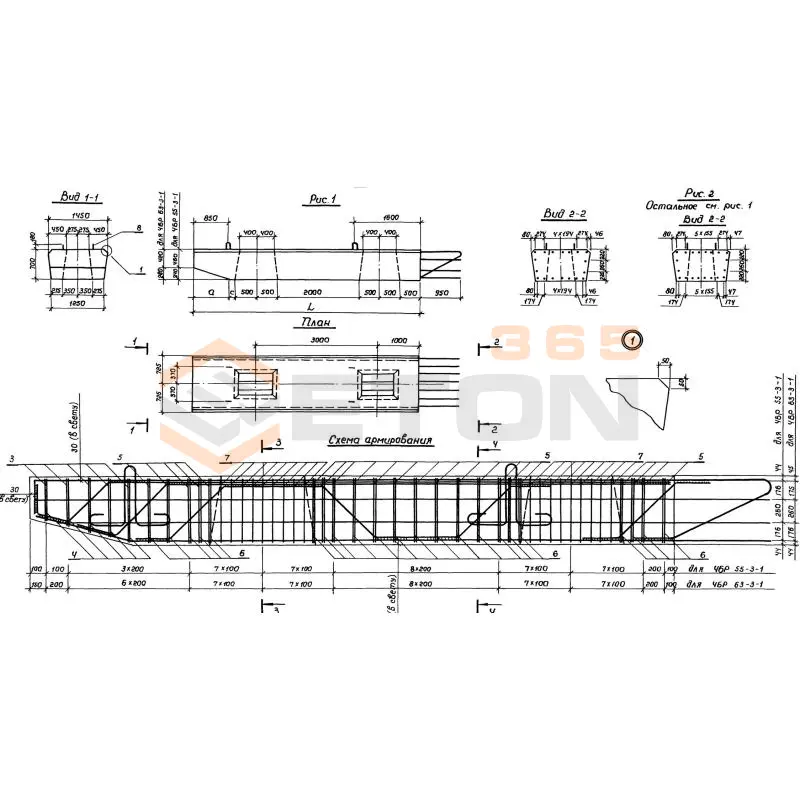

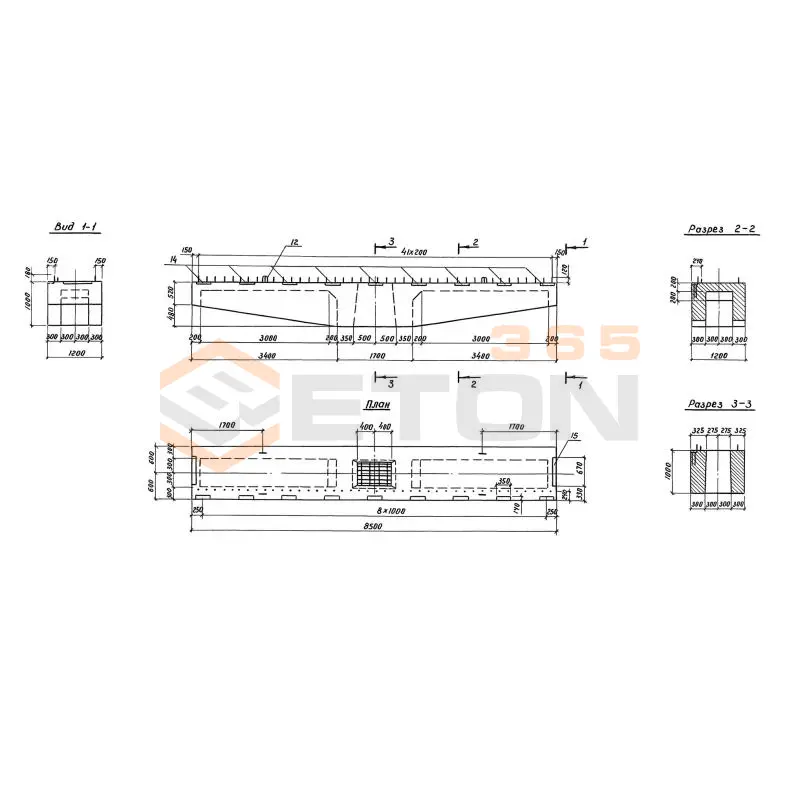

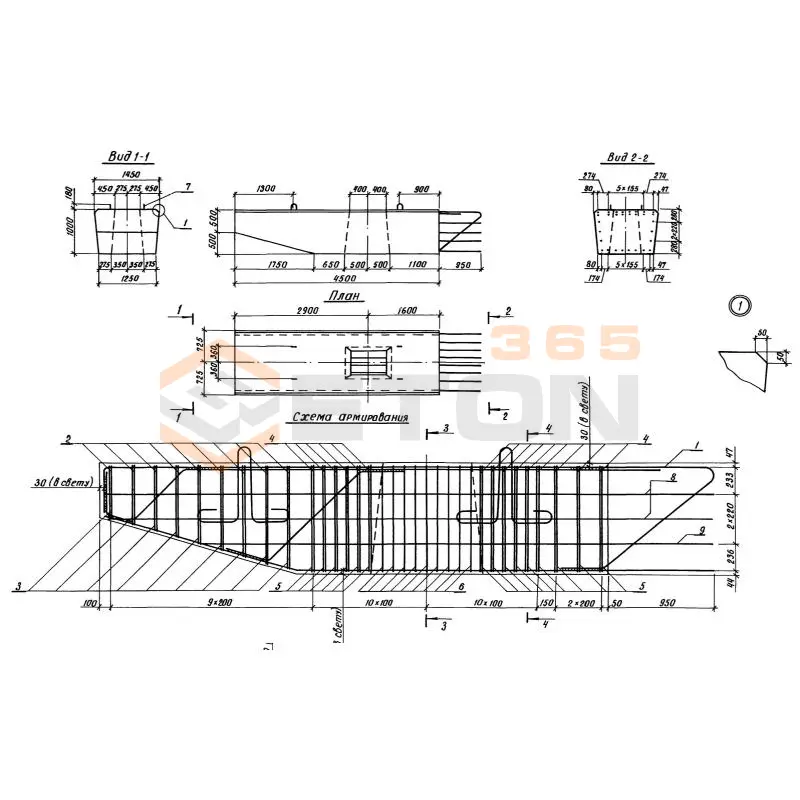

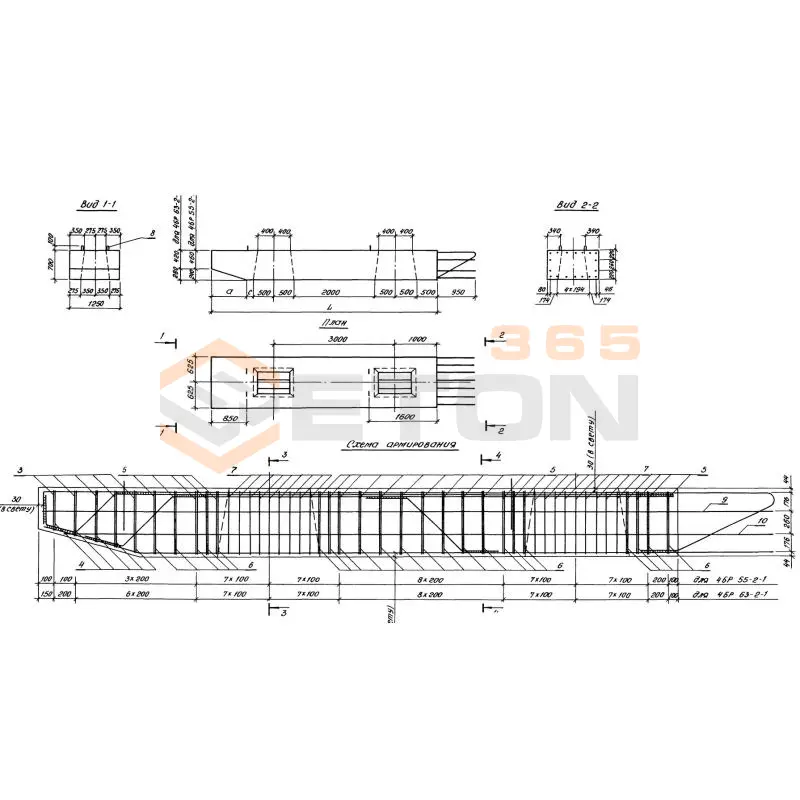

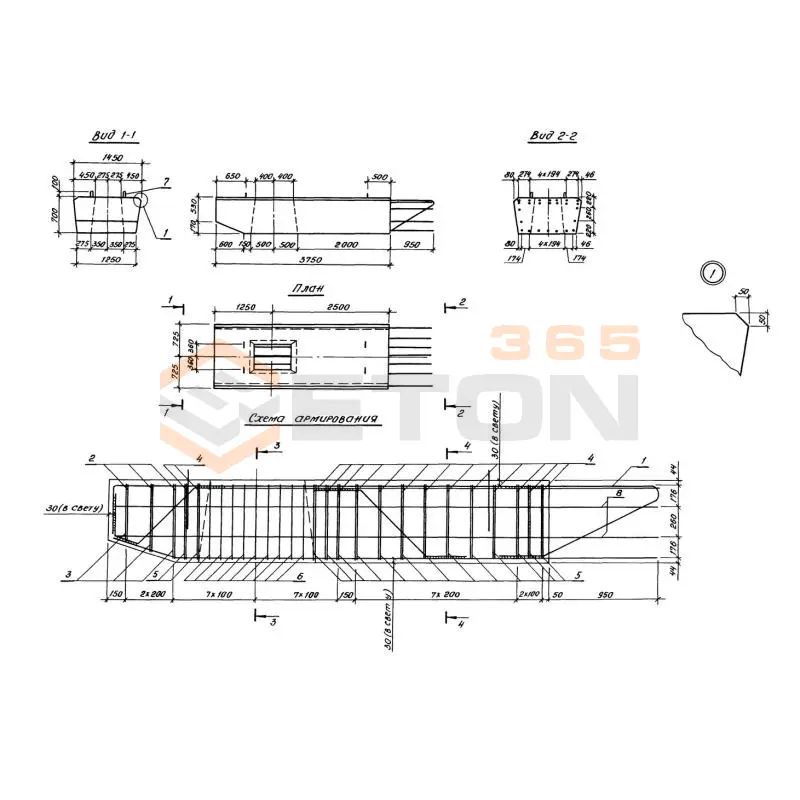

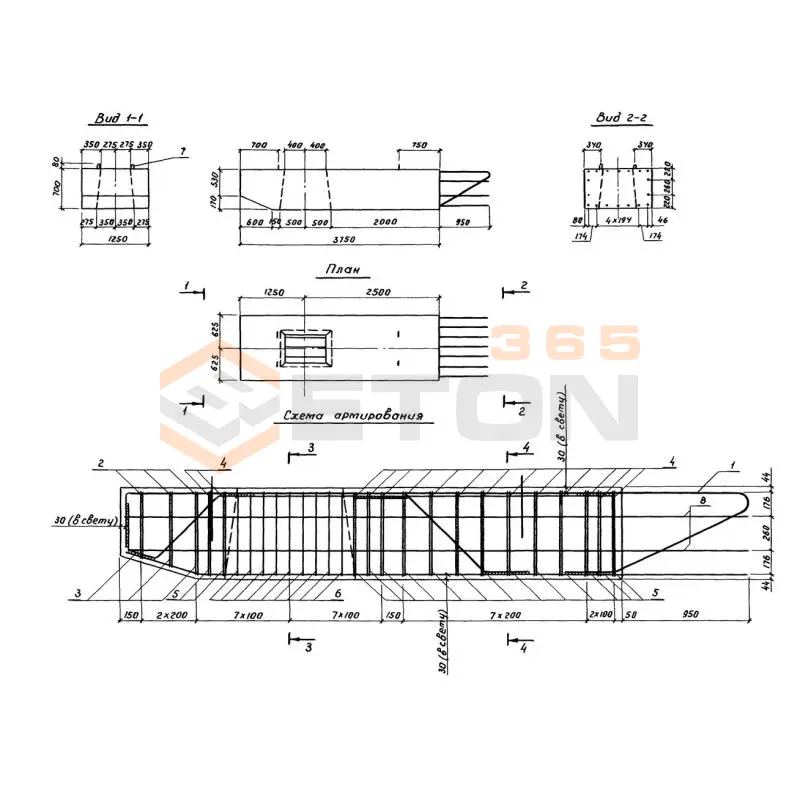

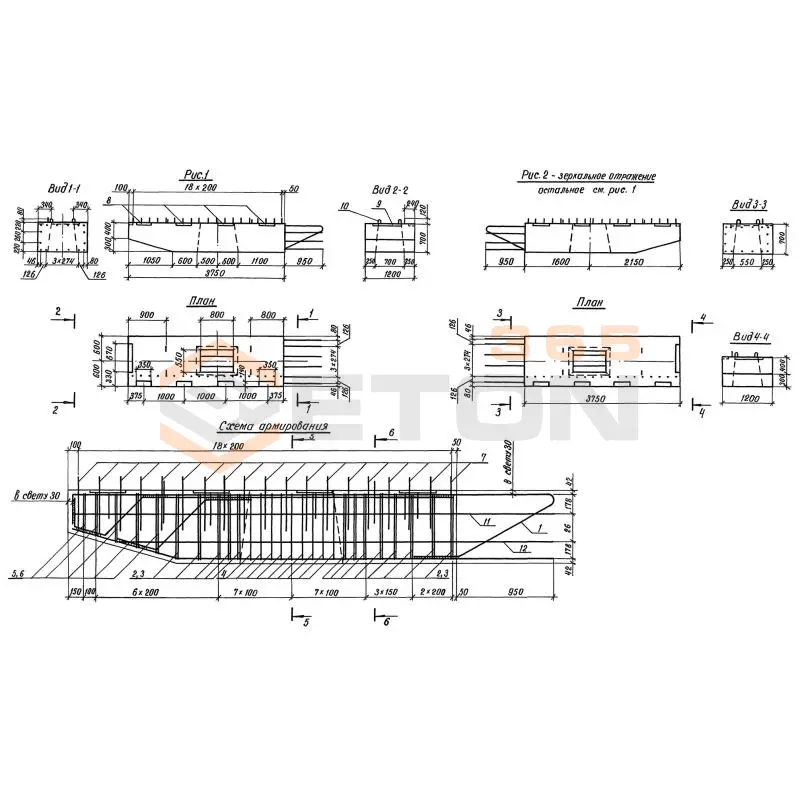

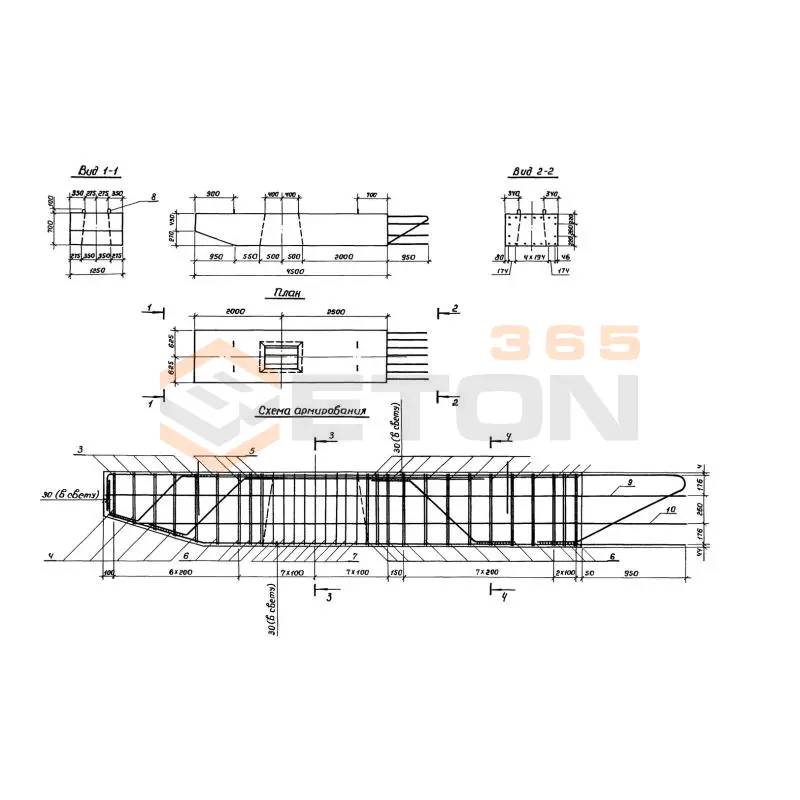

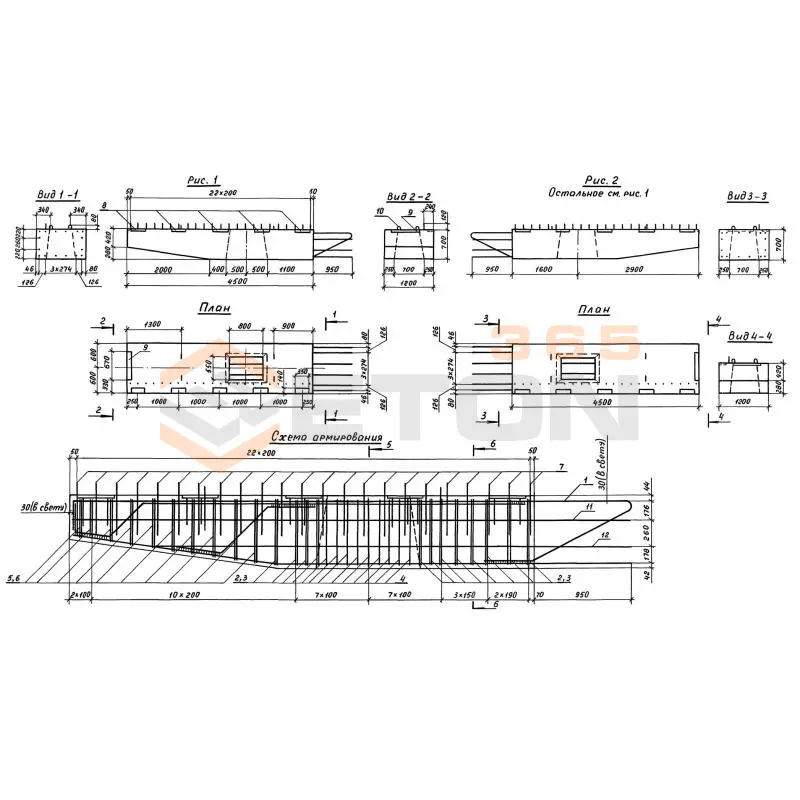

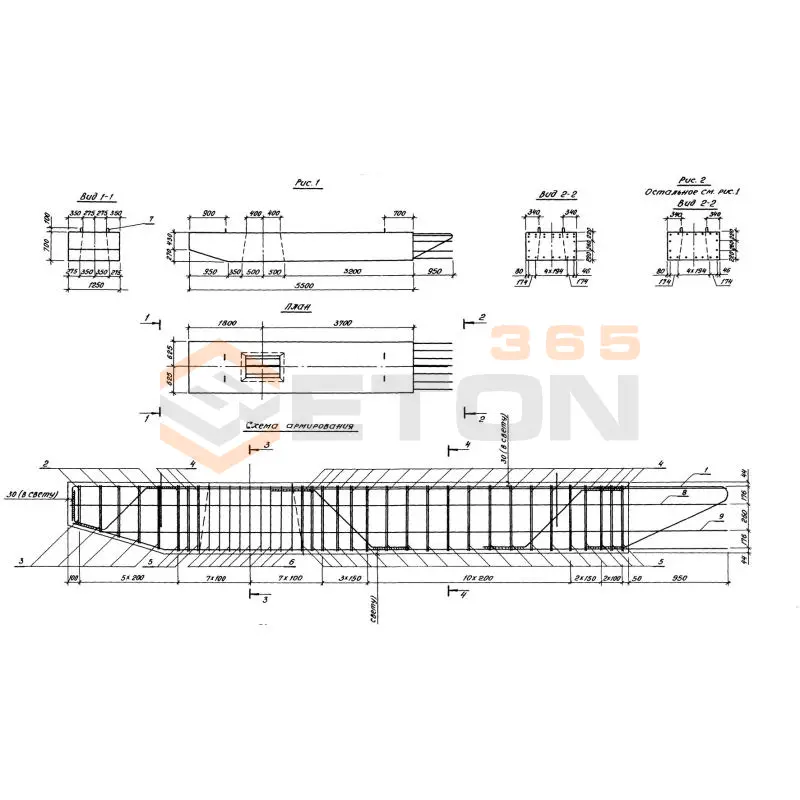

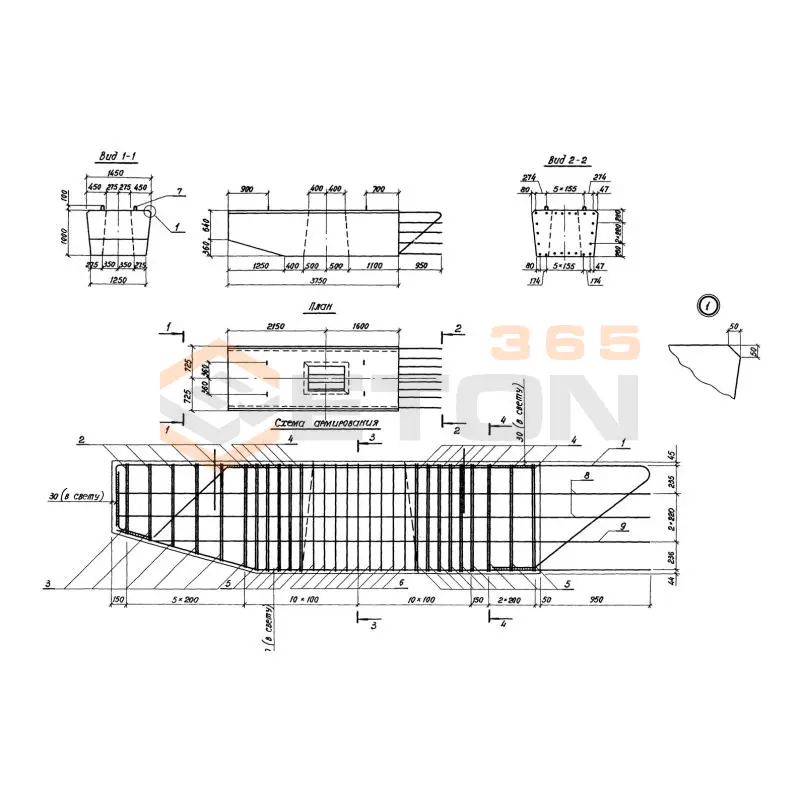

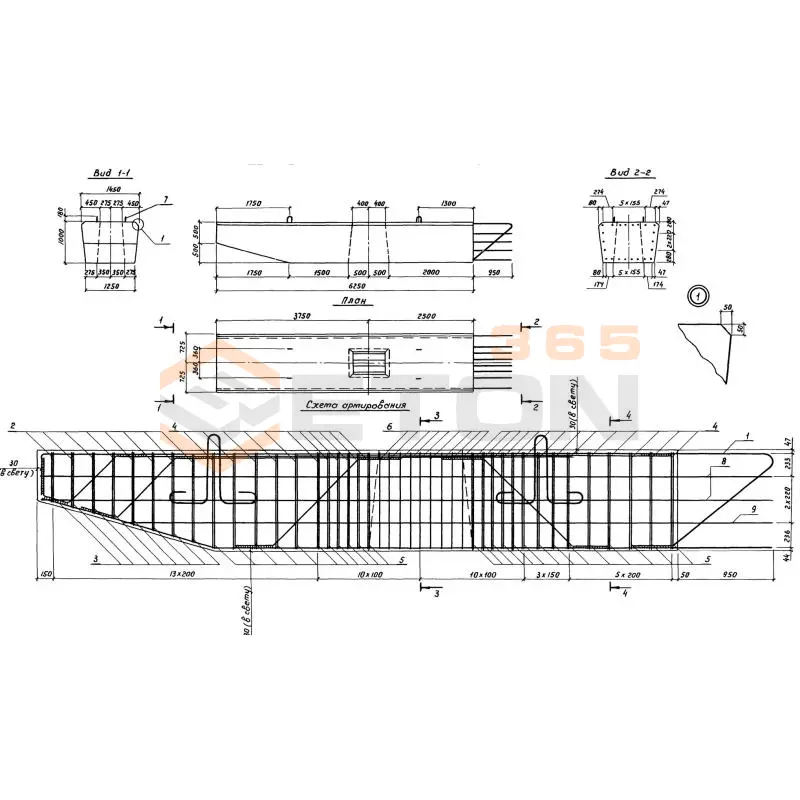

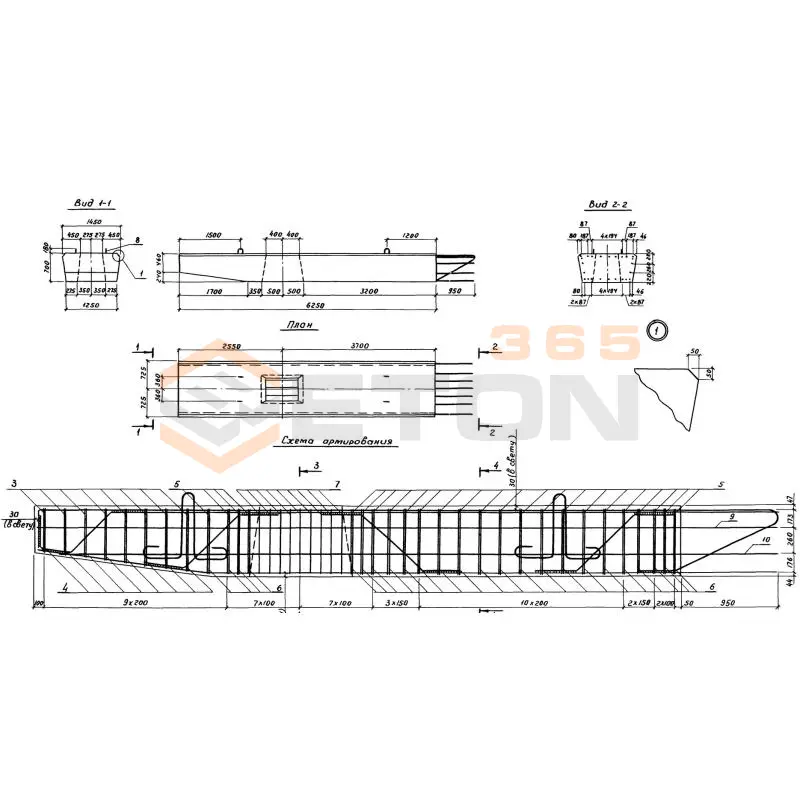

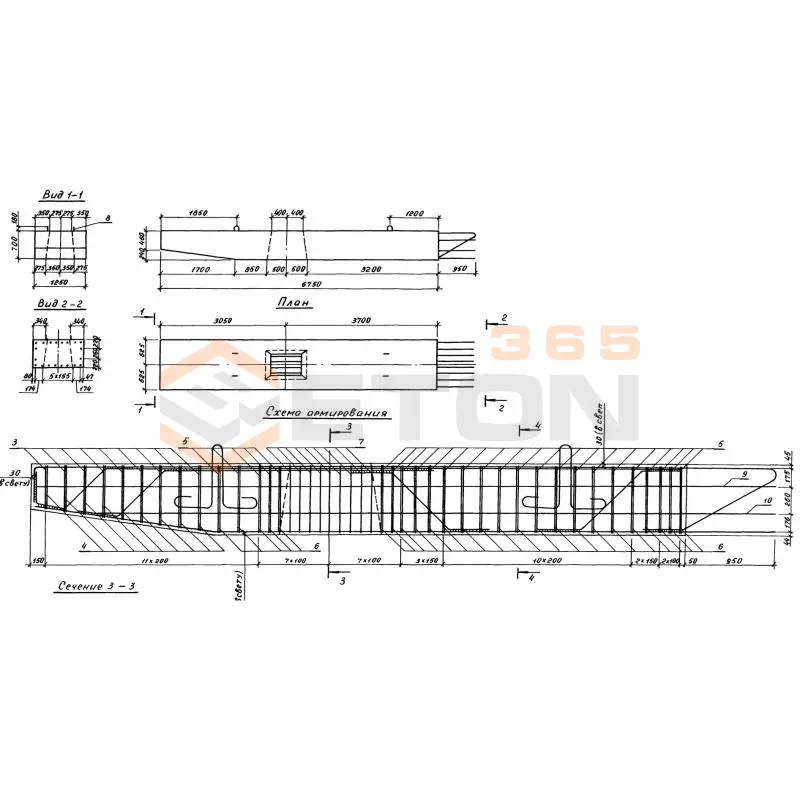

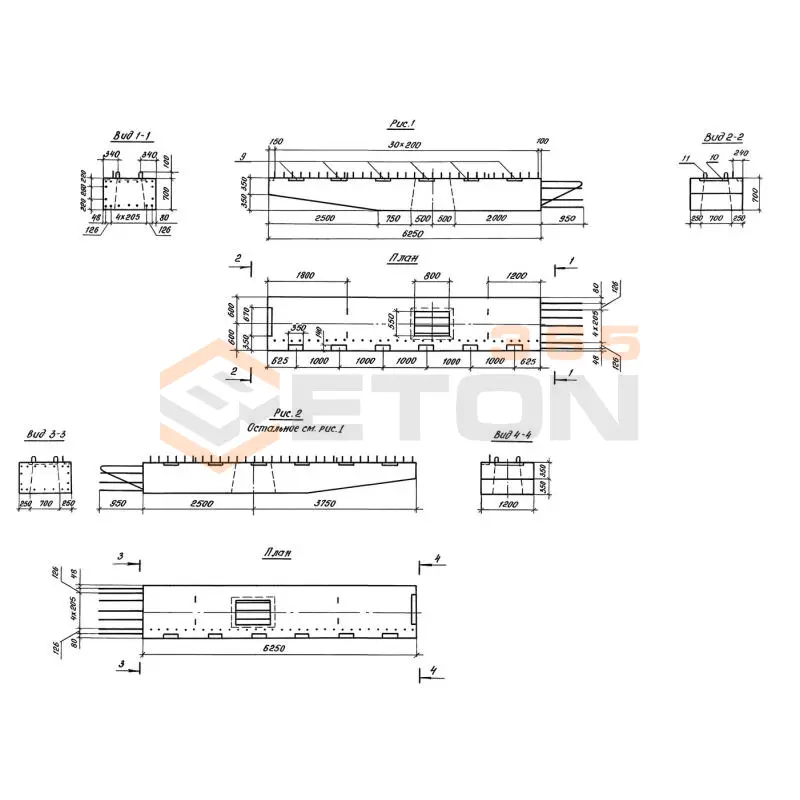

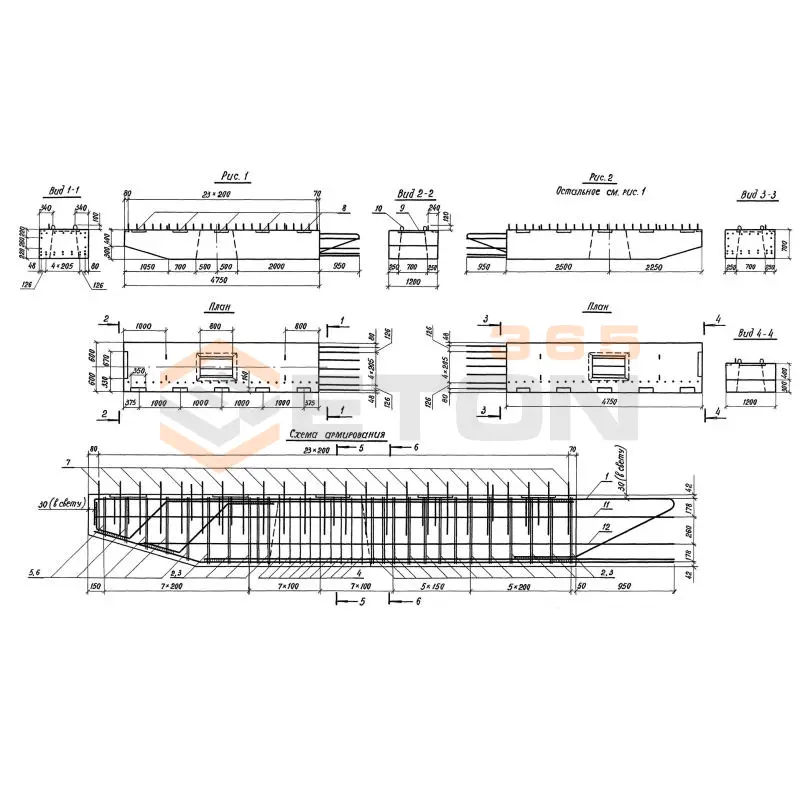

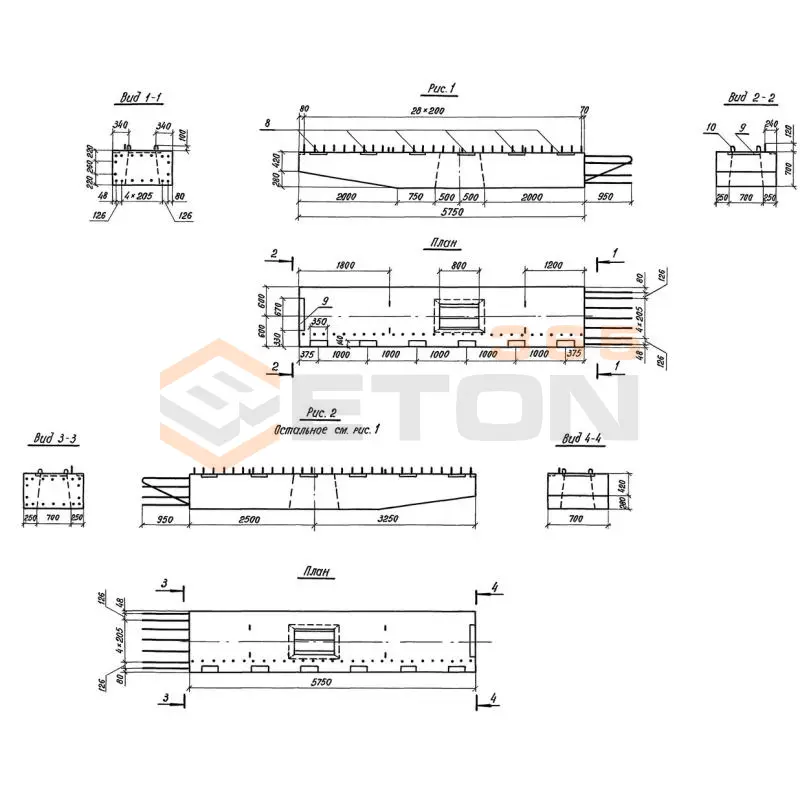

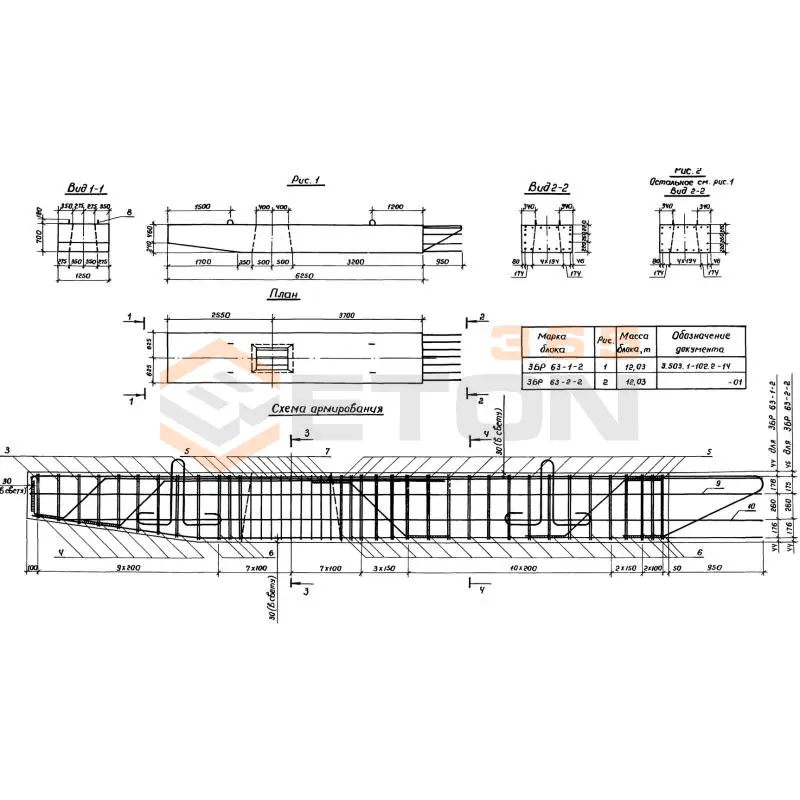

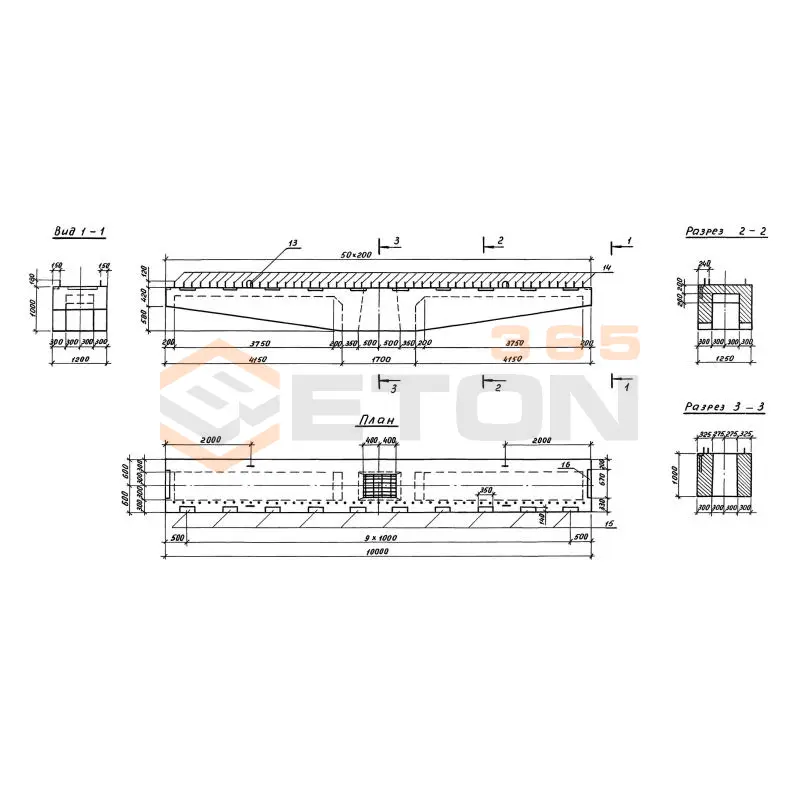

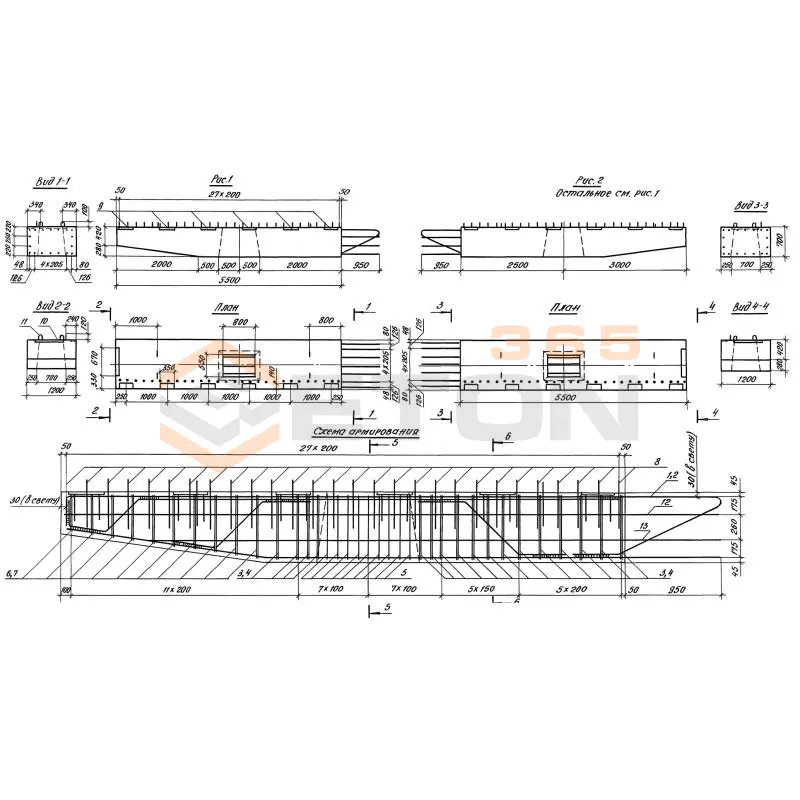

Блоки ригелей Серия 3.503.1-102

Ответ: Блоки ригелей серии 3.503.1-102 — это железобетонные изделия, предназначенные для опирания плит перекрытий в каркасных зданиях. Основные характеристики:

• Материал: Тяжелый бетон классов по прочности на сжатие В22.5-В30 (М300-М400).
• Армирование: Предварительно напряженная или ненапрягаемая арматура (в зависимости от несущей способности).
• Типовые длины (L): 5400 мм, 6000 мм, 6600 мм, 7200 мм и другие, в зависимости от шага колонн.
• Высота (h): Как правило, 450 мм или 600 мм.
• Ширина (b): 200 мм, 250 мм, 300 мм, 400 мм.
• Масса: Зависит от габаритов и может составлять от 1.5 до 4.5 тонн.
• Маркировка: Указывает тип ригеля, длину в дециметрах, несущую способность в кН/м (или тс/м) и другие параметры (например, РДП 6.56-60).

Ответ: Ригели данной серии применяются в основном для возведения каркасов многоэтажных жилых, общественных и промышленных зданий. Они используются в следующих схемах:

• Каркасные здания с поперечными и продольными рамами. Ригели служат горизонтальными элементами рамы, соединяя колонны.
• Здания с неполным каркасом (когда наружные стены являются несущими, а внутренний каркас — железобетонным).
• Схемы с продольным и поперечным расположением ригелей для опирания многопустотных плит перекрытий или покрытий.
• Серия унифицирована и предназначена для зданий с шагом колонн 6 м и пролетами (расстоянием между ригелями) 6 м и 9 м.

Ответ: В серии 3.503.1-102 предусмотрено несколько типов ригелей, различающихся формой поперечного сечения и условиями опирания. Основные типы:

• РДП — Ригель двухполочный для опирания плит перекрытия с двух сторон.
• РЛП — Ригель ленточный (однополочный) для опирания плит перекрытия с одной стороны (у торцевых стен или в местах изменения шага колонн).
• РБП — Ригель бесполочный (прямоугольного сечения) для опирания плит в одном уровне с ригелем или для устройства фахверков.
• РКП — Ригель консольный для опирания плит балконов или лоджий.

Пример расшифровки маркировки "РДП 6.56-60":

• РДП — Тип (двухполочный).
• 6 — Длина в метрах (6000 мм).
• 56 — Расчетная нагрузка на полку в кН/м (примерно 5.6 тс/м).
• 60 — Дополнительная характеристика, часто обозначающая несущую способность самого ригеля в кН/м (или другую модификацию по серии).

Ответ: Соединение ригеля с колонной является шарнирным и осуществляется с помощью стальных закладных деталей и сварки. Конструктивное решение включает:

1. Закладные детали: На торцах ригеля и на боковых гранях колонн устанавливаются стальные пластины (закладные детали) с анкерами.
2. Монтажные столики: На колоннах часто предусмотрены консольные выступы ("столики"), на которые устанавливается ригель. Это обеспечивает удобство монтажа и восприятие вертикальной нагрузки.
3. Сварка: После установки ригеля на проектные отметки, его закладные детали привариваются к закладным деталям колонны. Это создает надежное соединение, передающее усилия.
4. Арматурные выпуски: В некоторых случаях соединение может усиливаться с помощью выпусков арматуры из колонны, которые замоноличиваются в специальные пазы ригеля.

Ответ:

Преимущества:

• Высокая прочность и несущая способность: Позволяют перекрывать большие пролеты и воспринимать значительные нагрузки от перекрытий и оборудования.
• Индустриальность и скорость монтажа: Изготовление на заводе обеспечивает высокое качество, а крупноразмерность элементов ускоряет процесс строительства.
• Унификация: Серия разработана для типовых шагов и пролетов, что упрощает проектирование и комплектацию объектов.
• Долговечность и огнестойкость: Железобетон обладает высокими показателями долговечности и сопротивления огню.

Ограничения и особенности:

• Большая масса: Требует использования грузоподъемной техники (автокранов) для монтажа.
• Жесткость конструктивной схемы: Каркас с ригелями менее гибкий для перепланировки по сравнению с безригельными системами (колонна-плита).
• Наличие "полок": Ригели РДП и РЛП создают выступающие элементы в уровне перекрытия, что может быть неудобно при прокладке инженерных коммуникаций.
• Требуют точного проектирования и монтажа: Ошибки в расчетах или отклонения при монтаже соединений могут привести к перераспределению усилий и снижению надежности конструкции.
