Блоки подпорных стенок закладные ТП 503-49

Ответ: Основное назначение блоков ТП 503-49 — это возведение подпорных стен, которые удерживают от обрушения и сползания массивы грунта на участках с перепадом высот. Они применяются в гражданском и промышленном строительстве для устройства:

• Подпорных стенок вдоль автомобильных и железных дорог в выемках и на насыпях.
• Стен подземных сооружений (например, заглубленных парковок).
• Укрепления откосов и склонов.
• Обустройства террас на сложном рельефе.

Ответ: Блоки изготавливаются из тяжелого бетона классов по прочности на сжатие В15-В25 (марка М200-М300) и армируются стальными каркасами и закладными деталями для обеспечения высокой прочности и надежности.

Ключевые преимущества:

1. Высокая прочность и несущая способность: Способны выдерживать значительные боковые давления грунта.
2. Долговечность: Бетон устойчив к атмосферным воздействиям, перепадам температур и агрессивным средам (при соответствующем проектировании).
3. Промышленное производство: Гарантированное качество, точность геометрических размеров.
4. Скорость монтажа: Крупногабаритные блоки позволяют быстро возводить конструкции с применением грузоподъемной техники.
5. Наличие закладных деталей: Обеспечивает надежное и удобное соединение блоков между собой и с другими элементами конструкции.

Ответ: Закладные детали — это стальные элементы (пластины, анкеры, стержни), которые устанавливаются в тело бетонного блока на стадии его изготовления. В блоках ТП 503-49 они выступают из торцевой или верхней поверхности.

Их основные функции:

• Соединение блоков: С помощью сварки или болтовых соединений закладные детали соседних блоков связываются, создавая прочную и устойчивую единую стену.
• Передача нагрузок: Они обеспечивают совместную работу блоков, распределяя горизонтальные и вертикальные нагрузки по всей длине стены.
• Крепление облицовки или других конструкций: К закладным деталям можно крепить декоративные панели, элементы ограждений и т.д.

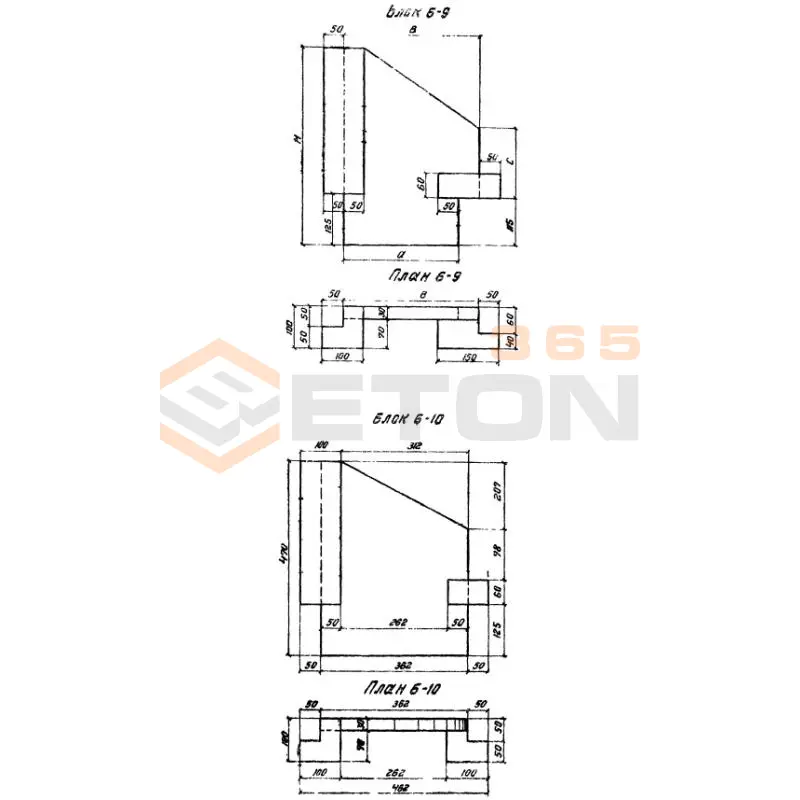

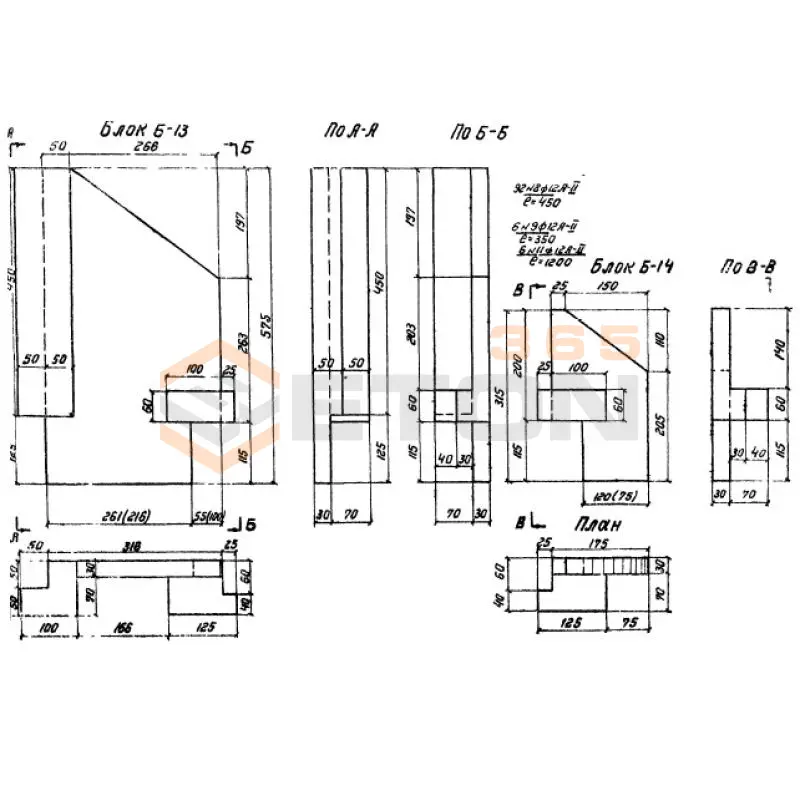

Ответ: Типовой проект 503-49 предусматривает несколько типоразмеров блоков. Основные параметры, на которые следует ориентироваться:

• Высота: Обычно от 1.0 до 3.0 метров (зависит от типа блока и расчетной высоты стены).
• Длина: Как правило, 1.0, 1.5 или 2.0 метра.
• Толщина (ширина): Может варьироваться от 0.3 до 0.8 метра и более, в зависимости от требуемой устойчивости.
• Масса: Значительная, от нескольких сотен килограмм до нескольких тонн, что требует использования крана для монтажа.
• Марка бетона по морозостойкости: F100-F150 (для большинства климатических зон).
• Марка бетона по водонепроницаемости: W4-W6.

Важно: Точные размеры и характеристики определяются рабочими чертежами и спецификацией для конкретного объекта.

Ответ: При монтаже и приемке критически важны следующие моменты:

1. Подготовка основания: Основание (фундаментная плита или подготовка из тощего бетона) должно быть ровным, спланированным и иметь проектную отметку.
2. Соответствие проекту: Проверка маркировки блоков, соответствия их типоразмера и расположения закладных деталей рабочим чертежам.
3. Качество бетона и закладных деталей: Визуальный осмотр на отсутствие трещин, сколов, раковин. Проверка антикоррозионного покрытия закладных деталей.
4. Геометрия монтажа: Строгий контроль вертикальности стены и отметок каждого ряда блоков. Соединение закладных деталей должно производиться в соответствии с проектом (сварка заданным швом или на болтах).
5. Устройство дренажа: Обязательное выполнение проектных решений по дренажу (дренажные трубы, фильтрующий материал за стеной) для отвода воды и снижения давления на конструкцию.
6. Обратная засыпка: Производить только после проверки правильности монтажа и устройства дренажа. Грунт должен засыпаться послойно с уплотнением.
