Завод "Бетон365" производит блоки диафрагмы Серия 3.503.1-69 – специализированные железобетонные изделия, обеспечивающие пространственную жесткость каркаса зданий и равномерное распределение нагрузок между несущими конструкциями. Эти элементы, изготовленные в строгом соответствии с ГОСТ, отличаются повышенной прочностью и долговечностью, что гарантирует устойчивость всего сооружения при ветровых и эксплуатационных воздействиях. Применение готовых диафрагменных блоков значительно оптимизирует строительный процесс, сокращая сроки возведения объектов промышленного и гражданского назначения.
Мы реализуем блоки диафрагмы серии 3.503.1-69 в Москве и МО по конкурентной цене от производителя, что обеспечивает прямую экономию без посреднических надбавок. Все ЖБИ сопровождаются сертификатами качества и гарантией соответствия заявленным характеристикам. Предлагаем оперативную доставку на объект и профессиональные консультации по выбору оптимальных решений для вашего проекта. Обращайтесь к нашим специалистам для расчета стоимости и оформления заказа!
Блоки диафрагмы Серия 3.503.1-69 применяются в качестве вертикальных диафрагм жесткости в каркасах промышленных и гражданских зданий. Они воспринимают горизонтальные нагрузки (ветровые, сейсмические) и обеспечивают пространственную устойчивость сооружения. Долговечность и надежность всей конструкции напрямую зависят от соответствия выбранных блоков проектным схемам нагружения и условиям эксплуатации.
При составлении спецификации на блоки диафрагмы Серия 3.503.1-69 обязательно укажите не только типоразмер, но и требуемые показатели морозостойкости и водонепроницаемости, особенно для цокольных этажей и зданий с мокрыми процессами. Запросите у производителя паспорта качества на партию, где указаны фактические прочностные характеристики бетона и результаты контроля арматурных каркасов.
Монтаж блоков диафрагм жесткости требует тщательной подготовки. Основание должно быть выверено по проектным отметкам. Перед установкой очистите опорные поверхности от грязи и наплывов бетона. Строповку производите за все предусмотренные петли, не допуская перекоса. После установки проверьте вертикальность блока и надежно закрепите его временными связями до выполнения проектных соединений с фундаментом и другими элементами каркаса.
Блоки диафрагмы серии 3.503.1-69 предназначены для устройства диафрагм жесткости в сборных железобетонных каркасах зданий. Они воспринимают горизонтальные нагрузки (ветровые, сейсмические) и обеспечивают пространственную устойчивость здания, распределяя эти нагрузки между вертикальными конструкциями (колоннами). Блоки работают совместно с колоннами и ригелями, образуя жесткий диск.

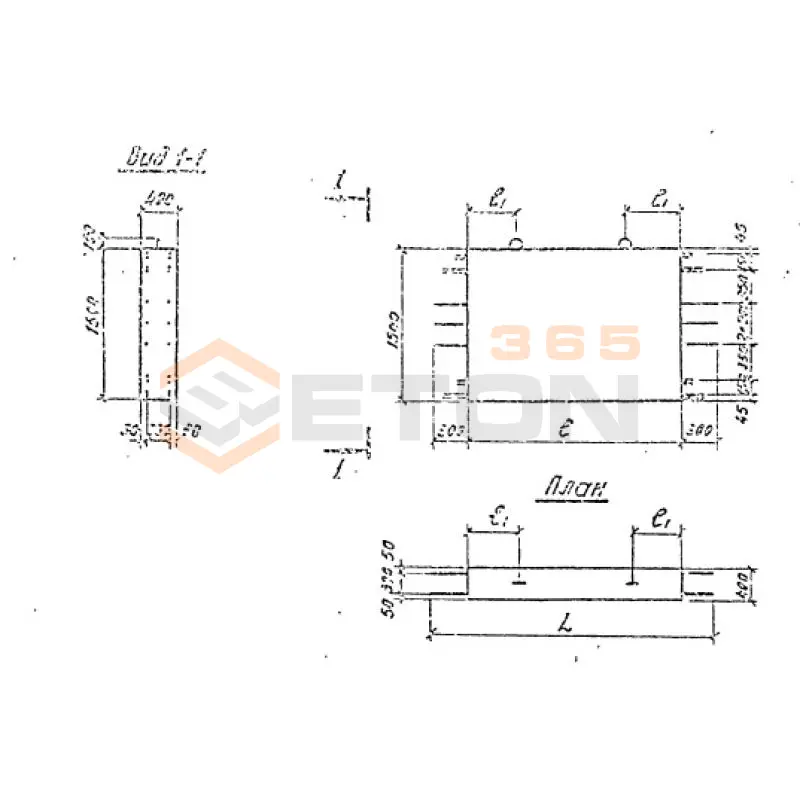

Согласно серии 3.503.1-69, блоки изготавливаются из тяжелого бетона классов по прочности на сжатие В15-В25. Основные типоразмеры по высоте составляют 600 мм, 900 мм, 1200 мм и 1500 мм. Длина блоков, как правило, кратна 600 мм и может достигать 6000 мм. Толщина (ширина) блоков стандартизирована и составляет 200 мм, 250 мм или 300 мм в зависимости от проектной нагрузки. Масса блоков варьируется от нескольких сотен килограмм до нескольких тонн. В блоках предусмотрены закладные детали и монтажные петли для строповки.
Монтаж блоков диафрагмы производится после установки колонн и ригелей соответствующего яруса. Блоки укладываются краном на опорные поверхности ригелей или специальные опоры. Соединение с колоннами и между собой осуществляется с помощью сварки закладных деталей. Стыки между блоками, а также зазоры между блоками и колоннами после выверки положения заполняются бетонной смесью на мелком заполнителе (например, класса В25). Это обеспечивает монолитность конструкции и совместную работу всех элементов диафрагмы жесткости.
Маркировка блоков выполняется по типу "БДХ-Х.Х.Х", где:
Пример: БДС-4.2.3 — Блок диафрагмы сплошной, типоразмер №4 по длине, №2 по ширине, №3 по высоте.
При проектировании и применении блоков диафрагмы серии 3.503.1-69 необходимо руководствоваться:
