Техническая документация и чертежи (ТПР 501-07-5.84)

Поделиться:
Поделиться:

Документ ТПР 501-07-5.84 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. Типовые проектные решения ТПР 501-07-5.84 являются уникальной нормативной документацией, распространяющейся на обустройство низких пассажирских платформ, возводимых с использованием различных железобетонных элементов. В номенклатурный перечень изделия и конструкции можно отнести стойки и панели для ограждений, лестничные марши, фундаментные блоки и другие конструкции. Элементы отличаются простотой монтажа и позволяют в короткие строки возводить боковые и промежуточные платформы длиной до 504,9 метров.

Файлы для скачивания:
picture_as_pdf

4276.pdf

9,798.2 KB

скачать
picture_as_pdf

4284.pdf

3,783.4 KB

скачать
picture_as_pdf

4277.pdf

7,558.8 KB

скачать
picture_as_pdf

4278.pdf

4,472.6 KB

скачать
picture_as_pdf

4279.pdf

3,355.9 KB

скачать
picture_as_pdf

4280.pdf

4,163.9 KB

скачать
picture_as_pdf

4281.pdf

3,490.2 KB

скачать
picture_as_pdf

4282.pdf

3,721.0 KB

скачать
picture_as_pdf

4283.pdf

3,892.2 KB

скачать
Товары ТПР 501-07-5.84 (12)
ЛМ 36-15 п (ТПР 501-07-5.84)
Лестничные марши ТПР 501-07-5.84
  • Длина 3950 мм.
  • Ширина 1495 мм.
  • Высота 1730 мм.
  • Вес 1950 кг.
  • Объем бетона 0,78 м3
  • Геометрический объем 10,2161 м3
Цена: 18158 руб.
Подробнее
ЛМ 36-15 л (ТПР 501-07-5.84)
Лестничные марши ТПР 501-07-5.84
  • Длина 3950 мм.
  • Ширина 1495 мм.
  • Высота 1730 мм.
  • Вес 1950 кг.
  • Объем бетона 0,78 м3
  • Геометрический объем 10,2161 м3
Цена: 18158 руб.
Подробнее
ОЛ 18-12 п (ТПР 501-07-5.84)
Панели лестничного ограждения ТПР 501-07-5.84
  • Длина 1790 мм.
  • Ширина 120 мм.
  • Высота 1170 мм.
  • Вес 225 кг.
  • Объем бетона 0,09 м3
  • Геометрический объем 0,2513 м3
Цена: 13095 руб.
Подробнее
ОЛ 18-12 л (ТПР 501-07-5.84)
Панели лестничного ограждения ТПР 501-07-5.84
  • Длина 1790 мм.
  • Ширина 120 мм.
  • Высота 1170 мм.
  • Вес 225 кг.
  • Объем бетона 0,09 м3
  • Геометрический объем 0,2513 м3
Цена: 13095 руб.
Подробнее
ПО 15 (ТПР 501-07-5.84)
Панели ограждения ТПР 501-07-5.84
  • Длина 1400 мм.
  • Ширина 60 мм.
  • Высота 900 мм.
  • Вес 122 кг.
  • Объем бетона 0,048 м3
  • Геометрический объем 0,0756 м3
Цена: 3725 руб.
Подробнее
ПО 20 (ТПР 501-07-5.84)
Панели ограждения ТПР 501-07-5.84
  • Длина 1900 мм.
  • Ширина 60 мм.
  • Высота 900 мм.
  • Вес 158 кг.
  • Объем бетона 0,0632 м3
  • Геометрический объем 0,1026 м3
Цена: 4904 руб.
Подробнее
СОУ (ТПР 501-07-5.84)
Стойки ограждения ТПР 501-07-5.84
  • Длина 2300 мм.
  • Ширина 150 мм.
  • Высота 150 мм.
  • Вес 120 кг.
  • Объем бетона 0,048 м3
  • Геометрический объем 0,0517 м3
Цена: 1630 руб.
Подробнее
СОР (ТПР 501-07-5.84)
Стойки ограждения ТПР 501-07-5.84
  • Длина 2300 мм.
  • Ширина 150 мм.
  • Высота 150 мм.
  • Вес 120 кг.
  • Объем бетона 0,048 м3
  • Геометрический объем 0,0517 м3
Цена: 1630 руб.
Подробнее
ФБС 24-3-6 и (ТПР 501-07-5.84)
Фундаментные блоки ТПР 501-07-5.84
  • Длина 2380 мм.
  • Ширина 300 мм.
  • Высота 580 мм.
  • Вес 975 кг.
  • Объем бетона 0,39 м3
  • Геометрический объем 0,4141 м3
Цена: 3594 руб.
Подробнее
ФБС 9-3-6 и (ТПР 501-07-5.84)
Фундаментные блоки ТПР 501-07-5.84
  • Длина 880 мм.
  • Ширина 300 мм.
  • Высота 580 мм.
  • Вес 305 кг.
  • Объем бетона 0,122 м3
  • Геометрический объем 0,1531 м3
Цена: 1124 руб.
Подробнее
БСТ 30 (ТПР 501-07-5.84)
Стенки бортовые ТПР 501-07-5.84
  • Длина 2980 мм.
  • Ширина 600 мм.
  • Высота 800 мм.
  • Вес 654 кг.
  • Объем бетона 0,262 м3
  • Геометрический объем 1,4304 м3
Цена: 10166 руб.
Подробнее

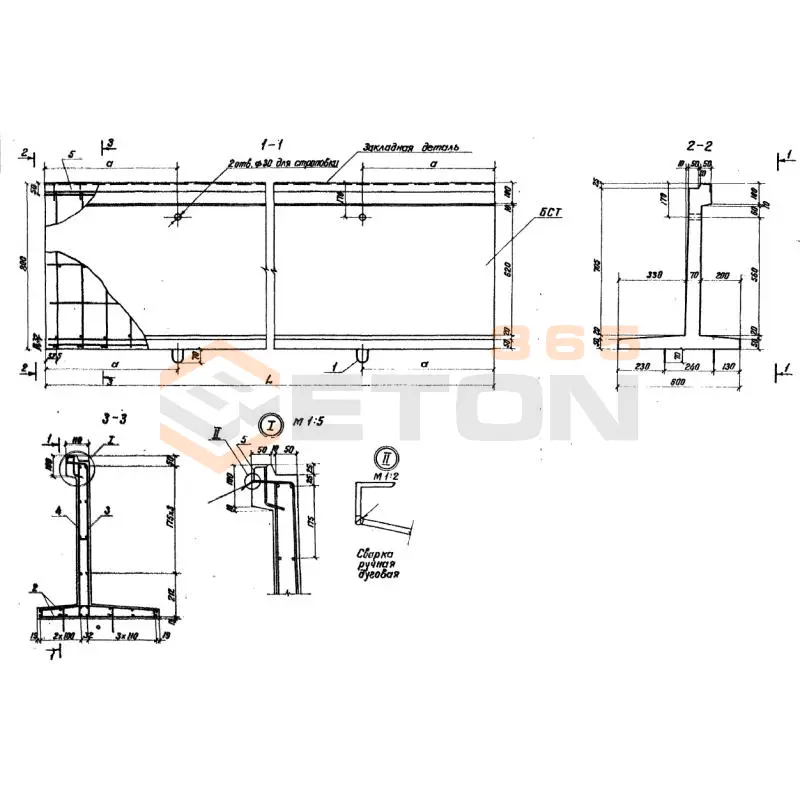

БСТ 40 (ТПР 501-07-5.84)
Стенки бортовые ТПР 501-07-5.84
  • Длина 3980 мм.
  • Ширина 600 мм.
  • Высота 800 мм.
  • Вес 874 кг.
  • Объем бетона 0,35 м3
  • Геометрический объем 1,9104 м3
Цена: 13580 руб.
Подробнее
