Железобетонные опоры линий электропередачи. Рабочие чертежи (Серия 3.503-29)

Поделиться:
Поделиться:

Документ Серия 3.503-29 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. Серия 3.503-29 определяет и регламентирует рабочие чертежи и материалы для проектирования, необходимые для производства сборных железобетонных плитных пролетных строений, имеющих длину 6 и 9 метров, возводимых на свайных опорах. В номенклатурный перечень вошли ребристые плиты, балки и блоки тротуарные, бордюры, переходные плиты, лежни и блоки насадок. Для каждого типоразмера изделия и конструкции приведены чертежи армирования, опалубки и спецификации, отражающие материалоемкость производственного процесса.

Файлы для скачивания:
picture_as_pdf

1809.pdf

5,147.3 KB

скачать
picture_as_pdf

1808.pdf

29,738.3 KB

скачать
Товары Серия 3.503-29 (25)
Балки подтротуарные Серия 3.503-29 Б 1 (3.503-29)
Б 1 (3.503-29)
Балки подтротуарные Серия 3.503-29
  • Длина 6000 мм.
  • Ширина 250 мм.
  • Высота 330 мм.
  • Вес 1000 кг.
  • Объем бетона 0,4 м3
  • Геометрический объем 0,495 м3
Цена: 19400 руб.
Подробнее

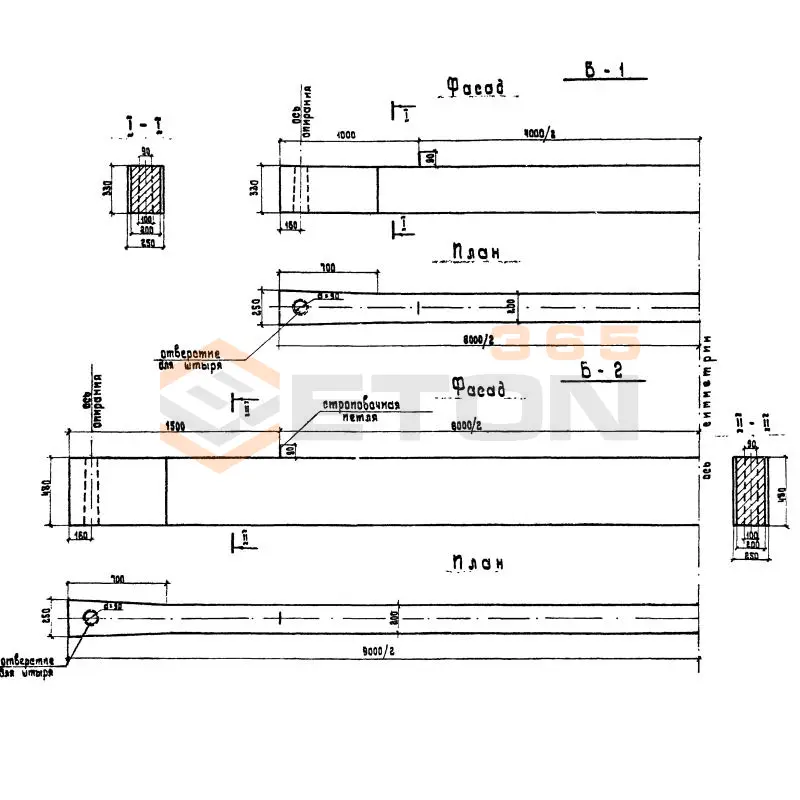

Балки подтротуарные Серия 3.503-29 Б 2 (3.503-29)
Б 2 (3.503-29)
Балки подтротуарные Серия 3.503-29
  • Длина 9000 мм.
  • Ширина 250 мм.
  • Высота 480 мм.
  • Вес 2180 кг.
  • Объем бетона 0,87 м3
  • Геометрический объем 1,08 м3
Цена: 42195 руб.
Подробнее
Блоки бордюра Серия 3.503-29 Бордюр
Бордюр
Блоки бордюра Серия 3.503-29
  • Длина 990 мм.
  • Ширина 250 мм.
  • Высота 800 мм.
  • Вес 440 кг.
  • Объем бетона 0,175 м3
  • Геометрический объем 0,198 м3
Цена: 1867 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 2 б
Н 2 б
Блоки насадки Серия 3.503-29
  • Длина 4550 мм.
  • Ширина 650 мм.
  • Высота 490 мм.
  • Вес 3150 кг.
  • Объем бетона 1,26 м3
  • Геометрический объем 1,4492 м3
Цена: 42777 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 1 б
Н 1 б
Блоки насадки Серия 3.503-29
  • Длина 4050 мм.
  • Ширина 650 мм.
  • Высота 485 мм.
  • Вес 2780 кг.
  • Объем бетона 1,11 м3
  • Геометрический объем 1,2768 м3
Цена: 37685 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 1 п
Н 1 п
Блоки насадки Серия 3.503-29
  • Длина 4050 мм.
  • Ширина 800 мм.
  • Высота 485 мм.
  • Вес 3420 кг.
  • Объем бетона 1,37 м3
  • Геометрический объем 1,5714 м3
Цена: 46512 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 3 п
Н 3 п
Блоки насадки Серия 3.503-29
  • Длина 1700 мм.
  • Ширина 800 мм.
  • Высота 485 мм.
  • Вес 1670 кг.
  • Объем бетона 0,67 м3
  • Геометрический объем 0,6596 м3
Цена: 22747 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 3 б
Н 3 б
Блоки насадки Серия 3.503-29
  • Длина 1700 мм.
  • Ширина 650 мм.
  • Высота 485 мм.
  • Вес 1350 кг.
  • Объем бетона 0,54 м3
  • Геометрический объем 0,5359 м3
Цена: 18333 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 2 п
Н 2 п
Блоки насадки Серия 3.503-29
  • Длина 4550 мм.
  • Ширина 800 мм.
  • Высота 490 мм.
  • Вес 3920 кг.
  • Объем бетона 1,57 м3
  • Геометрический объем 1,7836 м3
Цена: 53302 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 4 б
Н 4 б
Блоки насадки Серия 3.503-29
  • Длина 3700 мм.
  • Ширина 650 мм.
  • Высота 530 мм.
  • Вес 2980 кг.
  • Объем бетона 1,19 м3
  • Геометрический объем 1,2747 м3
Цена: 40401 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 5 б
Н 5 б
Блоки насадки Серия 3.503-29
  • Длина 5700 мм.
  • Ширина 650 мм.
  • Высота 550 мм.
  • Вес 4650 кг.
  • Объем бетона 1,86 м3
  • Геометрический объем 2,0377 м3
Цена: 63147 руб.
Подробнее

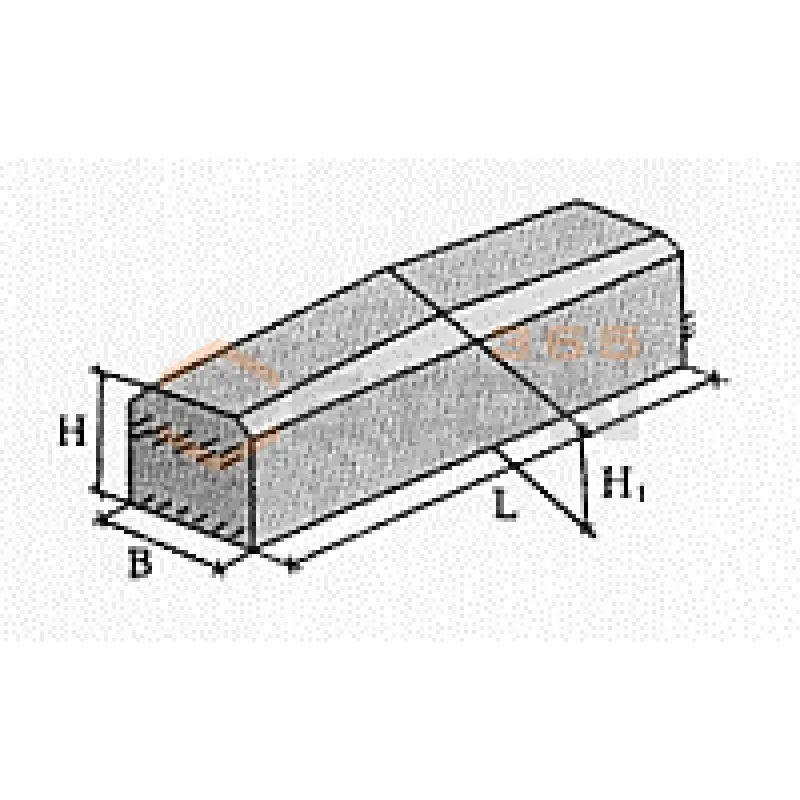

Блоки насадки Серия 3.503-29 Н 4 п
Н 4 п
Блоки насадки Серия 3.503-29
  • Длина 3700 мм.
  • Ширина 800 мм.
  • Высота 490 мм.
  • Вес 3700 кг.
  • Объем бетона 1,48 м3
  • Геометрический объем 1,4504 м3
Цена: 50246 руб.
Подробнее
Блоки насадки Серия 3.503-29 Н 5 п
Н 5 п
Блоки насадки Серия 3.503-29
  • Длина 5700 мм.
  • Ширина 800 мм.
  • Высота 490 мм.
  • Вес 5760 кг.
  • Объем бетона 2,31 м3
  • Геометрический объем 2,2344 м3
Цена: 78425 руб.
Подробнее

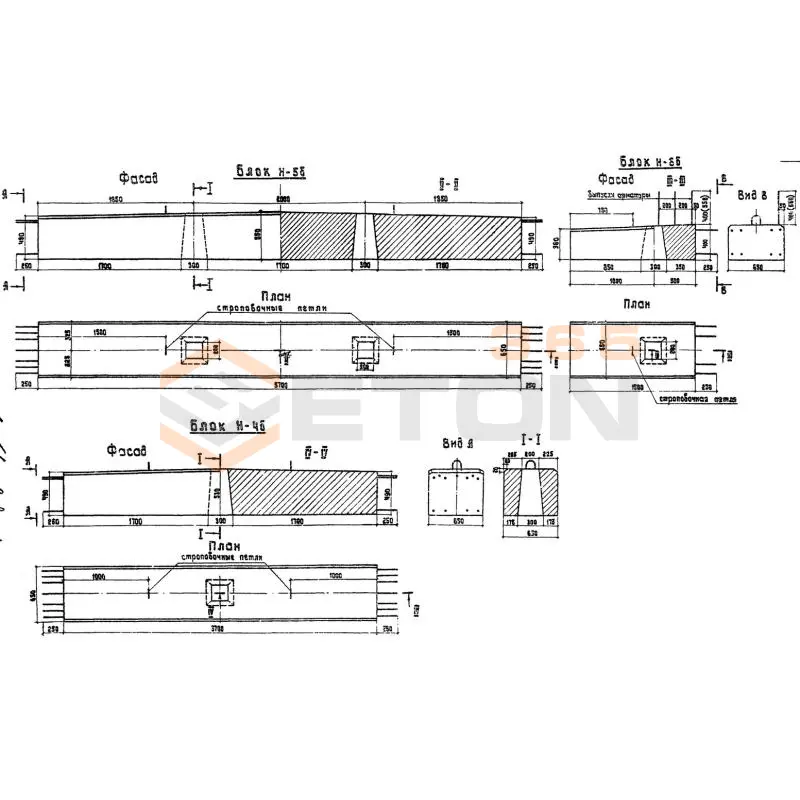

Блоки насадки Серия 3.503-29 Н 6 б
Н 6 б
Блоки насадки Серия 3.503-29
  • Длина 1500 мм.
  • Ширина 650 мм.
  • Высота 400 мм.
  • Вес 920 кг.
  • Объем бетона 0,37 м3
  • Геометрический объем 0,39 м3
Цена: 12562 руб.
Подробнее

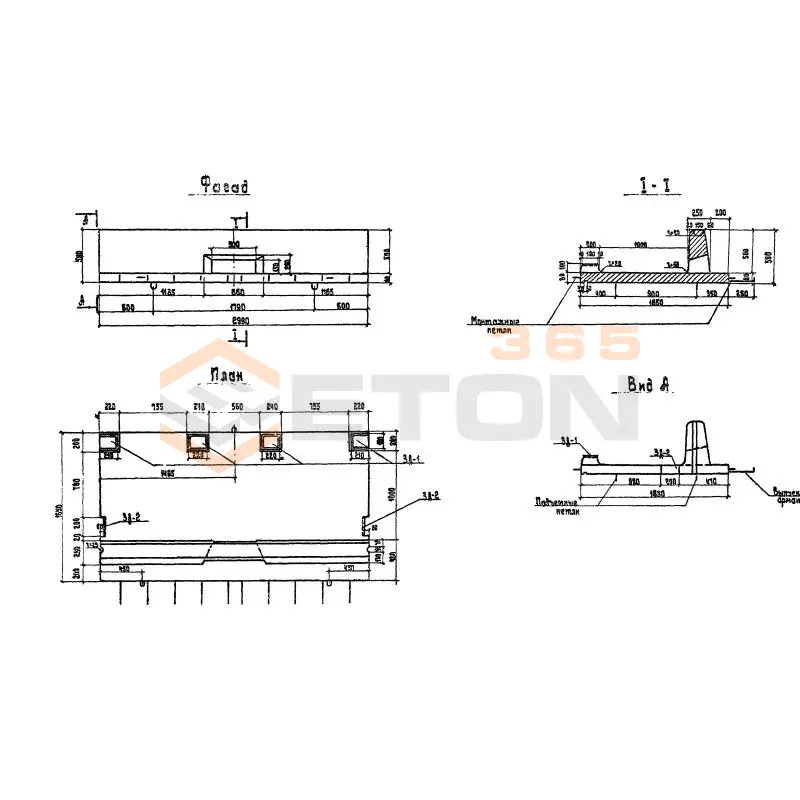

Блоки тротуарные Серия 3.503-29 Т 1
Т 1
Блоки тротуарные Серия 3.503-29
  • Длина 2990 мм.
  • Ширина 1650 мм.
  • Высота 580 мм.
  • Вес 1730 кг.
  • Объем бетона 0,89 м3
  • Геометрический объем 2,8614 м3
Цена: 38849 руб.
Подробнее

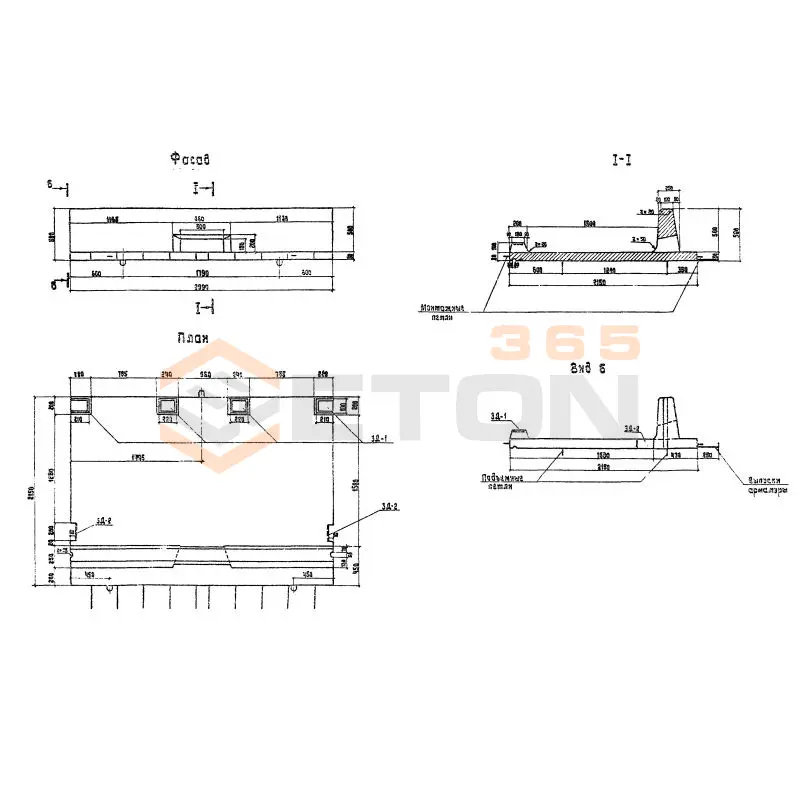

Блоки тротуарные Серия 3.503-29 Т 2
Т 2
Блоки тротуарные Серия 3.503-29
  • Длина 2990 мм.
  • Ширина 2150 мм.
  • Высота 580 мм.
  • Вес 2030 кг.
  • Объем бетона 0,81 м3
  • Геометрический объем 3,7285 м3
Цена: 35357 руб.
Подробнее
Лежни Серия 3.503-29 Л 2 (3.503-29)
Л 2 (3.503-29)
Лежни Серия 3.503-29
  • Длина 6500 мм.
  • Ширина 500 мм.
  • Высота 300 мм.
  • Вес 2100 кг.
  • Объем бетона 0,93 м3
  • Геометрический объем 0,975 м3
Цена: 24357 руб.
Подробнее
Лежни Серия 3.503-29 Л 1 (3.503-29)
Л 1 (3.503-29)
Лежни Серия 3.503-29
  • Длина 4000 мм.
  • Ширина 500 мм.
  • Высота 300 мм.
  • Вес 1500 кг.
  • Объем бетона 0,6 м3
  • Геометрический объем 0,6 м3
Цена: 15714 руб.
Подробнее

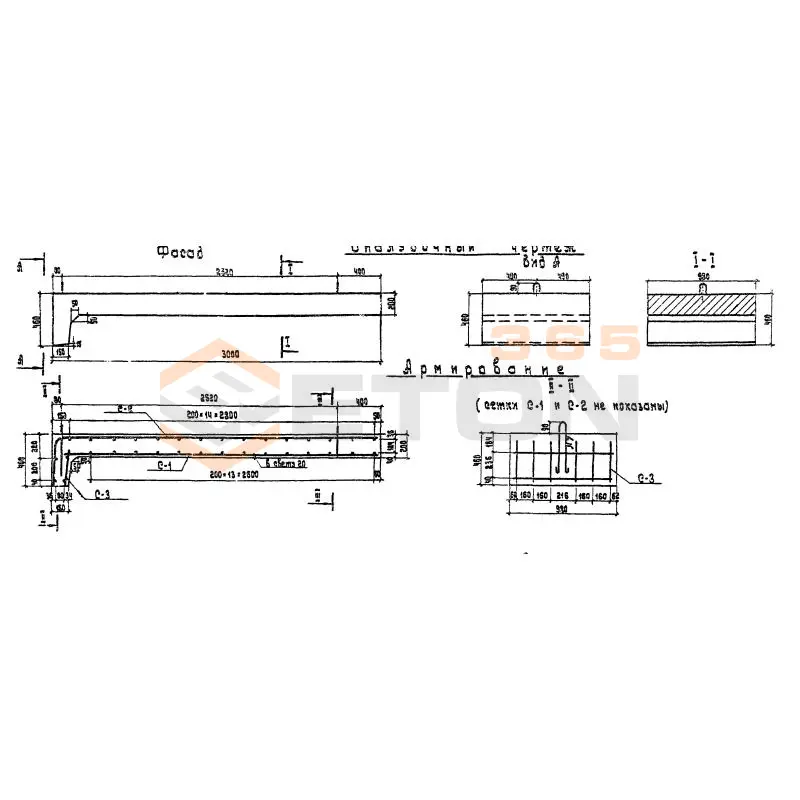

Плиты переходные Серия 3.503-29 П 2
П 2
Плиты переходные Серия 3.503-29
  • Длина 3000 мм.
  • Ширина 980 мм.
  • Высота 460 мм.
  • Вес 1580 кг.
  • Объем бетона 0,63 м3
  • Геометрический объем 1,3524 м3
Цена: 7333 руб.
Подробнее

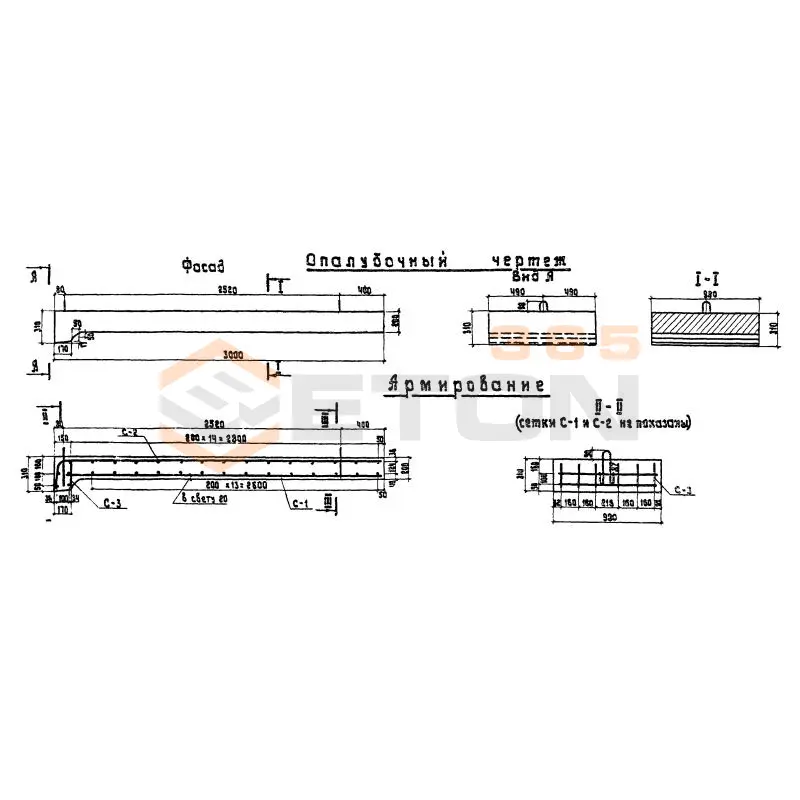

Плиты переходные Серия 3.503-29 П 1
П 1
Плиты переходные Серия 3.503-29
  • Длина 3000 мм.
  • Ширина 980 мм.
  • Высота 310 мм.
  • Вес 1530 кг.
  • Объем бетона 0,61 м3
  • Геометрический объем 0,9114 м3
Цена: 7100 руб.
Подробнее
Плиты ребристые Серия 3.503-29 П 9
П 9
Плиты ребристые Серия 3.503-29
  • Длина 9000 мм.
  • Ширина 980 мм.
  • Высота 450 мм.
  • Вес 5500 кг.
  • Объем бетона 2,23 м3
  • Геометрический объем 3,969 м3
Цена: 75709 руб.
Подробнее
Плиты ребристые Серия 3.503-29 П 6
П 6
Плиты ребристые Серия 3.503-29
  • Длина 6000 мм.
  • Ширина 980 мм.
  • Высота 300 мм.
  • Вес 3100 кг.
  • Объем бетона 1,24 м3
  • Геометрический объем 1,764 м3
Цена: 42098 руб.
Подробнее
Плиты ребристые Серия 3.503-29 П 6 с
П 6 с
Плиты ребристые Серия 3.503-29
  • Длина 6000 мм.
  • Ширина 980 мм.
  • Высота 300 мм.
  • Вес 4250 кг.
  • Объем бетона 1,7 м3
  • Геометрический объем 1,764 м3
Цена: 57715 руб.
Подробнее
Плиты ребристые Серия 3.503-29 ПР 6
ПР 6
Плиты ребристые Серия 3.503-29
  • Длина 6000 мм.
  • Ширина 980 мм.
  • Высота 300 мм.
  • Вес 2700 кг.
  • Объем бетона 1,08 м3
  • Геометрический объем 1,764 м3
Цена: 36666 руб.
Подробнее
Плиты ребристые Серия 3.503-29 ПР 9
ПР 9
Плиты ребристые Серия 3.503-29
  • Длина 9000 мм.
  • Ширина 980 мм.
  • Высота 450 мм.
  • Вес 5000 кг.
  • Объем бетона 2 м3
  • Геометрический объем 3,969 м3
Цена: 67900 руб.
Подробнее
