Плиты трапецеидальные ГОСТ 21924.0-84

Трапецеидальные плиты по ГОСТ 21924.0-84 предназначены для устройства покрытий промышленных зданий и сооружений. Их основное назначение – формирование кровельного настила, воспринимающего эксплуатационные нагрузки. Они применяются в строительстве одноэтажных и многоэтажных производственных цехов, складских комплексов, сельскохозяйственных зданий и других объектов, где требуется прочное и долговечное покрытие большой площади. Их трапецеидальная форма ребер обеспечивает эффективное сопротивление изгибающим моментам.

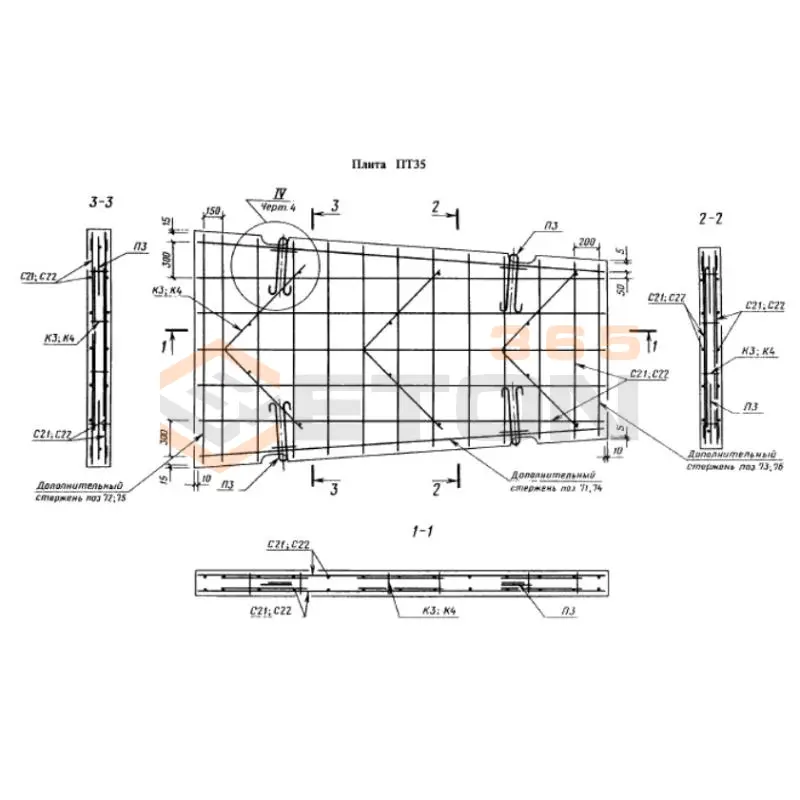

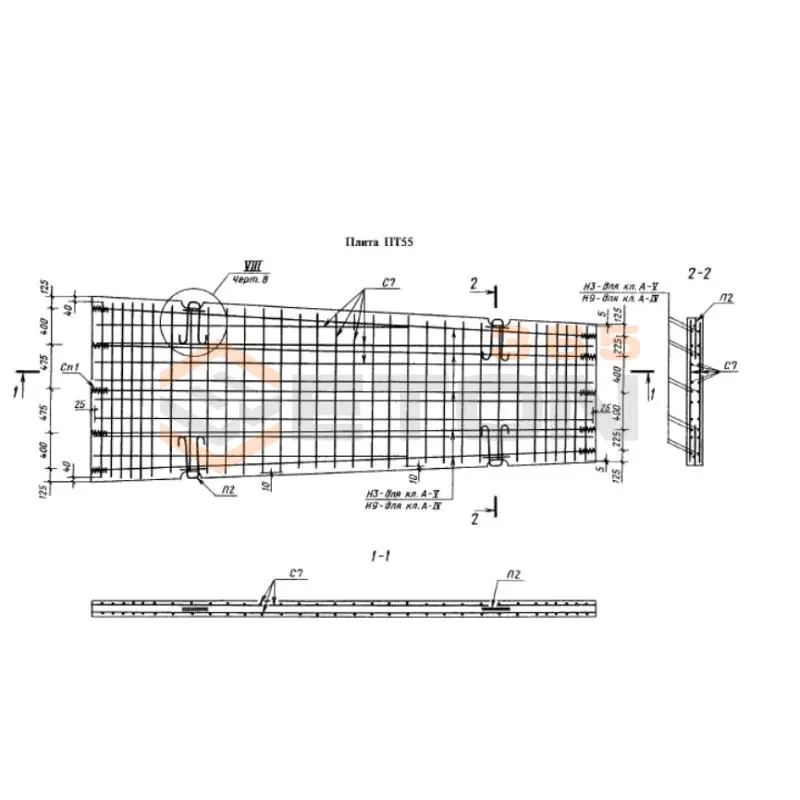

ГОСТ 21924.0-84 устанавливает типоразмеры плит, которые различаются по длине, ширине и высоте. Длина плит, как правило, составляет 6 и 12 метров. Ширина обычно равна 1.5 или 3.0 метра. Маркировка плит включает в себя буквенно-цифровое обозначение, например, ПТ 60.15.XX, где:

• "ПТ" – плита трапецеидальная.
• "60" – длина в дециметрах (6 метров).
• "15" – ширина в дециметрах (1.5 метра).
• "XX" – дополнительные цифры, указывающие на несущую способность (расчетную нагрузку) и другие особенности (например, тип закладных деталей).

Несущая способность трапецеидальных плит нормируется в зависимости от их марки и рассчитывается на восприятие постоянных и временных нагрузок. К постоянным нагрузкам относится собственный вес плиты и вес кровельного "пирога" (гидроизоляция, утеплитель). К временным (эксплуатационным) нагрузкам относятся:

• Снеговая нагрузка (в зависимости от региона строительства).
• Монтажные нагрузки.
• Ветровая нагрузка (как правило, на отсос). Конкретное значение расчетной нагрузки (например, 3.0 кПа, 4.5 кПа и т.д.) указывается в маркировке и в рабочих чертежах серий. Расчет несущей способности выполняется согласно СП (Своду правил) по проектированию бетонных и железобетонных конструкций.

Для изготовления трапецеидальных плит по ГОСТ 21924.0-84 применяются:

1. Бетон: Используется тяжелый бетон классов по прочности на сжатие, как правило, В25 (М350) или В30 (М400). Морозостойкость бетона должна быть не ниже F100, а водонепроницаемость – не ниже W4 для обеспечения долговечности конструкции в условиях атмосферных воздействий.
2. Арматура: Для рабочей арматуры применяется стержневая арматурная сталь классов А-III (А400) и Ат-III (Ат400С). Для монтажной и конструктивной арматуры используется проволока и стержни классов Вр-I и А-I (А240). Все арматурные изделия должны соответствовать требованиям ГОСТ на сталь для железобетонных конструкций.

Ключевые особенности монтажа включают:

1. Подготовка опор: Поверхности несущих конструкций (балок, ферм, стен) должны быть выровнены до проектной отметки.
2. Опирание: Плиты укладываются на несущие конструкции и должны опираться минимум на две стороны. Минимальная глубина опирания, как правило, составляет 70-100 мм и должна быть указана в проекте.
3. Анкеровка: После укладки плиты соединяются между собой и с несущими конструкциями с помощью сварки закладных деталей. Это обеспечивает пространственную жесткость всему покрытию.
4. Замоноличивание швов: Швы между плитами заполняются бетоном класса не ниже, чем бетон плит, для создания единого диска покрытия.
5. Последовательность работ: Монтаж ведется, начиная от торца здания или от участков, обеспеченных связями, с обязательным соблюдением мер безопасности.
