Стандарт изготовления изделия: Серия 3.006.1-2/82

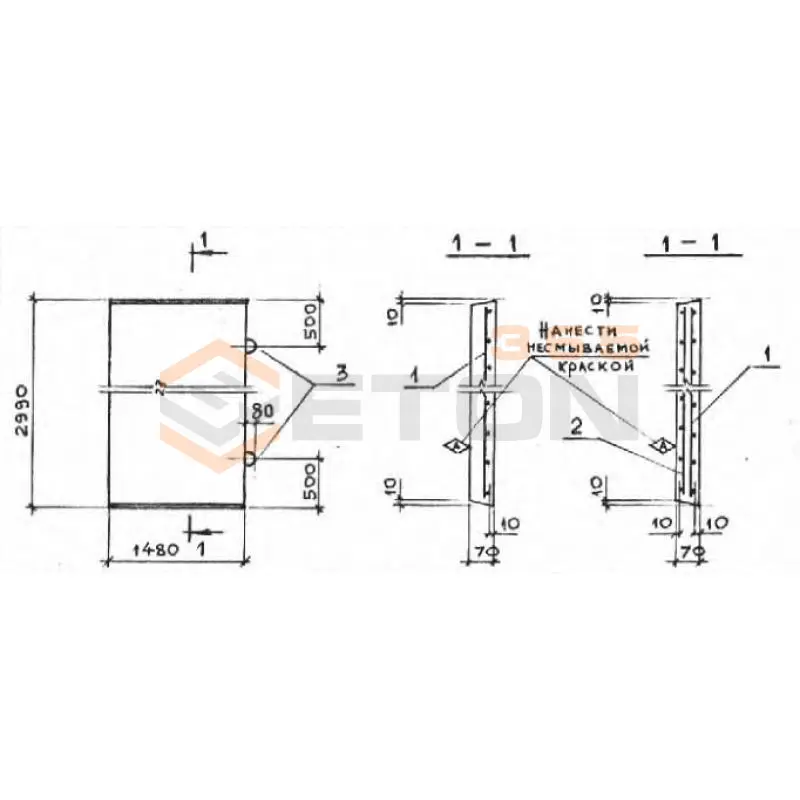

Железобетонные плиты перекрытия лотков П 1-15 б (3.006.1-2/82) представляют собой надежные конструкции прямоугольной формы, специально разработанные для монтажа в системах подземных коммуникаций. Их отличительная особенность – наличие небольших скосов на боковых гранях, обеспечивающих плотное прилегание к лотковым элементам и создающих герметичное соединение.

Эти универсальные изделия активно применяются при строительстве инженерных сетей различного назначения: от теплотрасс до кабельных каналов. Они прекрасно сочетаются с другими элементами системы, запроектированными по Серии 3.006.1-2/82, образуя прочные и долговечные конструкции. Плиты эффективно защищают коммуникации от внешних воздействий – грунтовых вод, перепадов температур, механических повреждений. Благодаря высокой прочности их можно использовать даже в сложных условиях – на просадочных грунтах и в сейсмически активных районах (до 9 баллов).

Как расшифровать маркировку?

Каждая плита имеет четкую маркировку, содержащую всю необходимую информацию о ее характеристиках. Рассмотрим на примере П 1-15 б (3.006.1-2/82):

• П – обозначает тип конструкции (плита перекрытия);
• 1 – указывает на порядковый номер типоразмера;
• 15 – показывает допустимую вертикальную нагрузку (в кН/м²);
• б – свидетельствует о предназначении для внутрицеховых каналов с заглублением менее 30 см.

Технология производства и материалы

Изготовление плит осуществляется по специальной технологии – в положении "на ребро". Для производства используется:

• Бетон марок М200-М300 с индивидуально подобранными показателями водонепроницаемости и морозостойкости;
• Арматура классов AI и AIII (ГОСТ 5781-82);
• Высокопрочная проволока класса Bp-I (ГОСТ 6727-80).

Все металлические элементы надежно защищены от коррозии специальными составами, а контроль качества проводится в строгом соответствии с ГОСТ 8829-77.

Особенности транспортировки и хранения

Для сохранения целостности плит при перевозке и складировании необходимо соблюдать особые правила:

• Погрузка осуществляется только за строповочные петли с помощью специальных захватов;
• Транспортировка – в горизонтальном положении с обязательными прокладками;
• Хранение – в штабелях с инвентарными подкладками, предотвращающими повреждения.

Соблюдение этих рекомендаций гарантирует сохранность изделий и их готовность к монтажу в любое время. Благодаря продуманной конструкции и высокому качеству изготовления, плиты П 1-15 б обеспечивают надежную защиту подземных коммуникаций на протяжении десятилетий.
