Типовые конструкции и железобетонные изделия. Рабочие чертежи (Серия 1.832.1-9)

Поделиться:
Поделиться:

Документ Серия 1.832.1-9 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. Серия 1.832.1-9 состоит из трех выпусков, охватывающих рекомендации для составления проектов, чертежи опалубок, арматурные элементы и закладные детали, а также рекомендации по производству двухслойных стеновых панелей. Производство конструкций осуществляется из легкого бетона, что позволяет в значительной степени снизить общую массу готовых изделия и конструкции и упростить монтажные работы. Панели распространены в сфере сельского хозяйства и применяются в качестве элементов стен при строительстве зданий и сооружений.

Файлы для скачивания:
picture_as_pdf

1368.pdf

5,138.9 KB

скачать
picture_as_pdf

1369.pdf

8,967.1 KB

скачать
picture_as_pdf

1370.pdf

6,078.0 KB

скачать
Товары Серия 1.832.1-9 (60)
ПСД 21-30-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2080 мм.
  • Ширина 200 мм.
  • Высота 2980 мм.
  • Вес 2100 кг.
  • Объем бетона 1,23 м3
  • Геометрический объем 1,2397 м3
Цена: 41759 руб.
Подробнее
ПСД 21-30-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2080 мм.
  • Ширина 250 мм.
  • Высота 2980 мм.
  • Вес 2500 кг.
  • Объем бетона 1,54 м3
  • Геометрический объем 1,5496 м3
Цена: 52283 руб.
Подробнее
ПСД 21-30-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2080 мм.
  • Ширина 300 мм.
  • Высота 2980 мм.
  • Вес 3600 кг.
  • Объем бетона 1,85 м3
  • Геометрический объем 1,8595 м3
Цена: 62808 руб.
Подробнее
ПСД 21-30-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2080 мм.
  • Ширина 400 мм.
  • Высота 2980 мм.
  • Вес 4700 кг.
  • Объем бетона 2,47 м3
  • Геометрический объем 2,4794 м3
Цена: 83857 руб.
Подробнее
ПСД 21-30-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2080 мм.
  • Ширина 500 мм.
  • Высота 2980 мм.
  • Вес 5900 кг.
  • Объем бетона 3 м3
  • Геометрический объем 3,0992 м3
Цена: 101850 руб.
Подробнее
ПСД 24-30-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2380 мм.
  • Ширина 200 мм.
  • Высота 2980 мм.
  • Вес 2400 кг.
  • Объем бетона 1,41 м3
  • Геометрический объем 1,4185 м3
Цена: 47870 руб.
Подробнее
ПСД 24-30-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2380 мм.
  • Ширина 250 мм.
  • Высота 2980 мм.
  • Вес 2800 кг.
  • Объем бетона 1,77 м3
  • Геометрический объем 1,7731 м3
Цена: 60092 руб.
Подробнее
ПСД 24-30-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2380 мм.
  • Ширина 300 мм.
  • Высота 2980 мм.
  • Вес 4100 кг.
  • Объем бетона 2,121 м3
  • Геометрический объем 2,1277 м3
Цена: 72008 руб.
Подробнее
ПСД 24-30-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2380 мм.
  • Ширина 400 мм.
  • Высота 2980 мм.
  • Вес 5400 кг.
  • Объем бетона 2,83 м3
  • Геометрический объем 2,837 м3
Цена: 96079 руб.
Подробнее
ПСД 24-30-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2380 мм.
  • Ширина 500 мм.
  • Высота 2980 мм.
  • Вес 6700 кг.
  • Объем бетона 3,54 м3
  • Геометрический объем 3,5462 м3
Цена: 120183 руб.
Подробнее

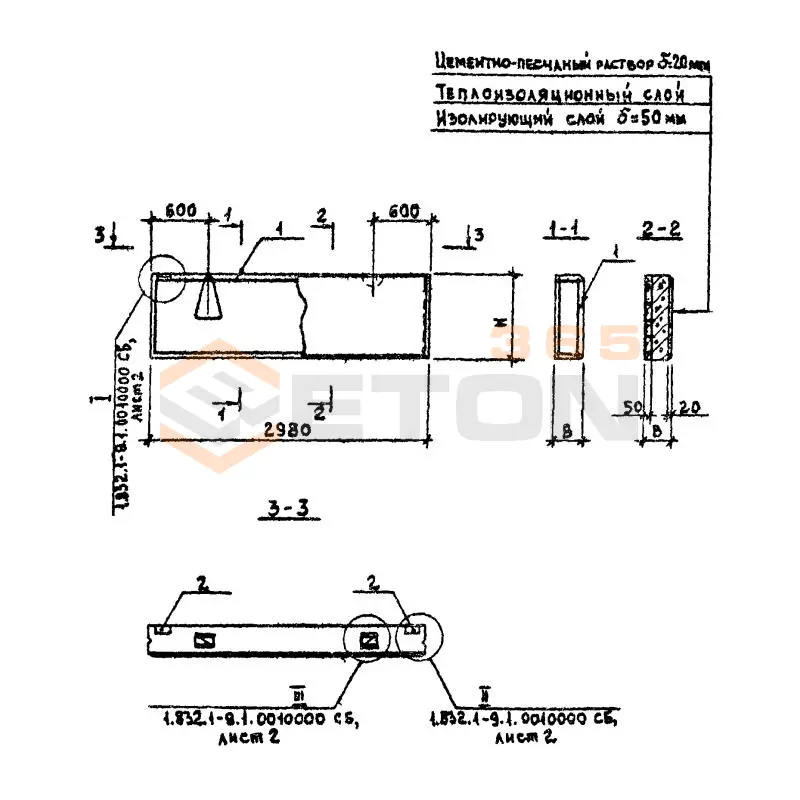

ПСД 30-12-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 200 мм.
  • Высота 1180 мм.
  • Вес 1200 кг.
  • Объем бетона 0,7 м3
  • Геометрический объем 0,7033 м3
Цена: 23765 руб.
Подробнее
ПСД 30-12-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 250 мм.
  • Высота 1180 мм.
  • Вес 1400 кг.
  • Объем бетона 0,87 м3
  • Геометрический объем 0,8791 м3
Цена: 29537 руб.
Подробнее
ПСД 30-12-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 300 мм.
  • Высота 1180 мм.
  • Вес 2000 кг.
  • Объем бетона 1,05 м3
  • Геометрический объем 1,0549 м3
Цена: 35648 руб.
Подробнее
ПСД 30-12-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 500 мм.
  • Высота 1180 мм.
  • Вес 3300 кг.
  • Объем бетона 1,75 м3
  • Геометрический объем 1,7582 м3
Цена: 59413 руб.
Подробнее
ПСД 30-12-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 400 мм.
  • Высота 1180 мм.
  • Вес 2700 кг.
  • Объем бетона 1,4 м3
  • Геометрический объем 1,4066 м3
Цена: 47530 руб.
Подробнее
ПСД 30-18-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 200 мм.
  • Высота 1780 мм.
  • Вес 1800 кг.
  • Объем бетона 1,06 м3
  • Геометрический объем 1,0609 м3
Цена: 35987 руб.
Подробнее
ПСД 30-18-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 250 мм.
  • Высота 1780 мм.
  • Вес 2100 кг.
  • Объем бетона 1,32 м3
  • Геометрический объем 1,3261 м3
Цена: 44814 руб.
Подробнее
ПСД 30-18-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 300 мм.
  • Высота 1780 мм.
  • Вес 3100 кг.
  • Объем бетона 1,59 м3
  • Геометрический объем 1,5913 м3
Цена: 53981 руб.
Подробнее
ПСД 30-18-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 400 мм.
  • Высота 1780 мм.
  • Вес 4000 кг.
  • Объем бетона 2,12 м3
  • Геометрический объем 2,1218 м3
Цена: 71974 руб.
Подробнее
ПСД 30-6-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 200 мм.
  • Высота 580 мм.
  • Вес 580 кг.
  • Объем бетона 0,34 м3
  • Геометрический объем 0,3457 м3
Цена: 11543 руб.
Подробнее
ПСД 30-18-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 500 мм.
  • Высота 1780 мм.
  • Вес 5000 кг.
  • Объем бетона 2,65 м3
  • Геометрический объем 2,6522 м3
Цена: 89968 руб.
Подробнее
ПСД 30-6-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 250 мм.
  • Высота 580 мм.
  • Вес 700 кг.
  • Объем бетона 0,43 м3
  • Геометрический объем 0,4321 м3
Цена: 14599 руб.
Подробнее
ПСД 30-6-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 400 мм.
  • Высота 580 мм.
  • Вес 1300 кг.
  • Объем бетона 0,69 м3
  • Геометрический объем 0,6914 м3
Цена: 23426 руб.
Подробнее
ПСД 30-6-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 300 мм.
  • Высота 580 мм.
  • Вес 1000 кг.
  • Объем бетона 0,51 м3
  • Геометрический объем 0,5185 м3
Цена: 17315 руб.
Подробнее
ПСД 30-6-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 500 мм.
  • Высота 580 мм.
  • Вес 1600 кг.
  • Объем бетона 0,86 м3
  • Геометрический объем 0,8642 м3
Цена: 29197 руб.
Подробнее
ПСД 30-9-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 200 мм.
  • Высота 880 мм.
  • Вес 880 кг.
  • Объем бетона 0,52 м3
  • Геометрический объем 0,5245 м3
Цена: 17654 руб.
Подробнее
ПСД 30-9-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 250 мм.
  • Высота 880 мм.
  • Вес 1100 кг.
  • Объем бетона 0,65 м3
  • Геометрический объем 0,6556 м3
Цена: 22068 руб.
Подробнее
ПСД 30-9-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 500 мм.
  • Высота 880 мм.
  • Вес 2500 кг.
  • Объем бетона 1,31 м3
  • Геометрический объем 1,3112 м3
Цена: 44475 руб.
Подробнее
ПСД 6-12-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 200 мм.
  • Высота 1180 мм.
  • Вес 230 кг.
  • Объем бетона 0,13 м3
  • Геометрический объем 0,1369 м3
Цена: 4414 руб.
Подробнее
ПСД 30-9-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 300 мм.
  • Высота 880 мм.
  • Вес 1500 кг.
  • Объем бетона 0,78 м3
  • Геометрический объем 0,7867 м3
Цена: 26481 руб.
Подробнее
ПСД 30-9-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 2980 мм.
  • Ширина 400 мм.
  • Высота 880 мм.
  • Вес 2000 кг.
  • Объем бетона 1,04 м3
  • Геометрический объем 1,049 м3
Цена: 35308 руб.
Подробнее
ПСД 6-12-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 300 мм.
  • Высота 1180 мм.
  • Вес 400 кг.
  • Объем бетона 0,2 м3
  • Геометрический объем 0,2053 м3
Цена: 6790 руб.
Подробнее
ПСД 6-12-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 250 мм.
  • Высота 1180 мм.
  • Вес 280 кг.
  • Объем бетона 0,17 м3
  • Геометрический объем 0,1711 м3
Цена: 5772 руб.
Подробнее
ПСД 6-12-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 400 мм.
  • Высота 1180 мм.
  • Вес 520 кг.
  • Объем бетона 0,27 м3
  • Геометрический объем 0,2738 м3
Цена: 9167 руб.
Подробнее

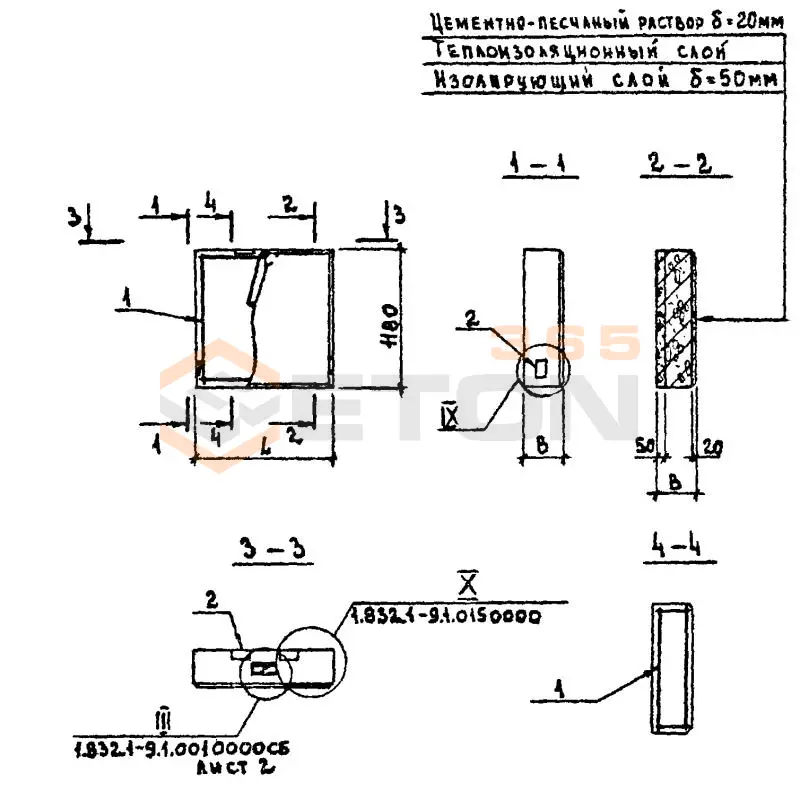

ПСД 6-12-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 500 мм.
  • Высота 1180 мм.
  • Вес 650 кг.
  • Объем бетона 0,34 м3
  • Геометрический объем 0,3422 м3
Цена: 11543 руб.
Подробнее
ПСД 6-30-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 200 мм.
  • Высота 2980 мм.
  • Вес 580 кг.
  • Объем бетона 0,34 м3
  • Геометрический объем 0,3457 м3
Цена: 11543 руб.
Подробнее
ПСД 6-30-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 500 мм.
  • Высота 2980 мм.
  • Вес 1600 кг.
  • Объем бетона 0,86 м3
  • Геометрический объем 0,8642 м3
Цена: 29197 руб.
Подробнее
ПСД 6-30-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 400 мм.
  • Высота 2980 мм.
  • Вес 1300 кг.
  • Объем бетона 0,69 м3
  • Геометрический объем 0,6914 м3
Цена: 23426 руб.
Подробнее

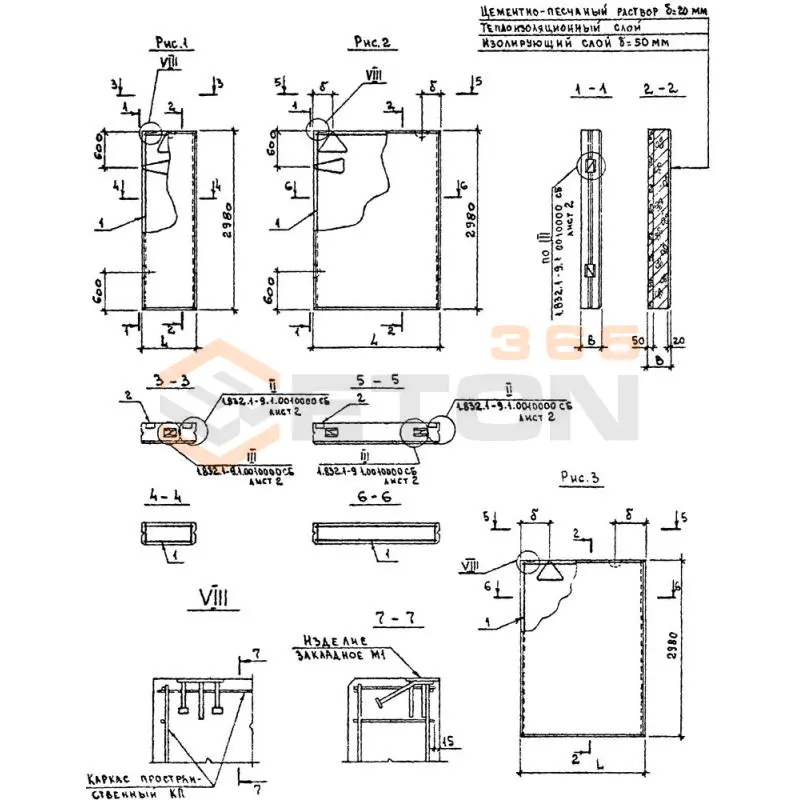

ПСД 6-30-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 300 мм.
  • Высота 2980 мм.
  • Вес 910 кг.
  • Объем бетона 0,51 м3
  • Геометрический объем 0,5185 м3
Цена: 17315 руб.
Подробнее
ПСД 6-30-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 580 мм.
  • Ширина 250 мм.
  • Высота 2980 мм.
  • Вес 700 кг.
  • Объем бетона 0,43 м3
  • Геометрический объем 0,4321 м3
Цена: 14599 руб.
Подробнее
ПСД 60-12-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 5980 мм.
  • Ширина 200 мм.
  • Высота 1180 мм.
  • Вес 2400 кг.
  • Объем бетона 1,4 м3
  • Геометрический объем 1,4113 м3
Цена: 47530 руб.
Подробнее
ПСД 60-12-20 у
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6190 мм.
  • Ширина 200 мм.
  • Высота 1180 мм.
  • Вес 2400 кг.
  • Объем бетона 1,4 м3
  • Геометрический объем 1,4608 м3
Цена: 47530 руб.
Подробнее
ПСД 60-12-20 уп
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6190 мм.
  • Ширина 200 мм.
  • Высота 1180 мм.
  • Вес 2400 кг.
  • Объем бетона 1,4 м3
  • Геометрический объем 1,4608 м3
Цена: 47530 руб.
Подробнее
ПСД 60-12-25 уп
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6240 мм.
  • Ширина 250 мм.
  • Высота 1180 мм.
  • Вес 2900 кг.
  • Объем бетона 1,76 м3
  • Геометрический объем 1,8408 м3
Цена: 59752 руб.
Подробнее

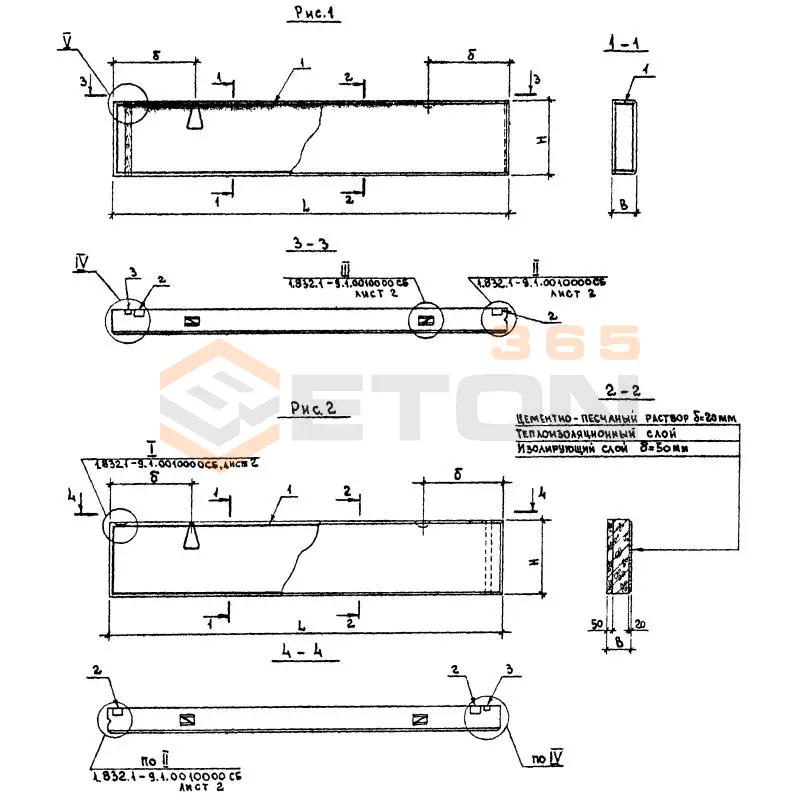

ПСД 60-12-25 у
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6240 мм.
  • Ширина 250 мм.
  • Высота 1180 мм.
  • Вес 2900 кг.
  • Объем бетона 1,76 м3
  • Геометрический объем 1,8408 м3
Цена: 59752 руб.
Подробнее
ПСД 60-12-30
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 5980 мм.
  • Ширина 300 мм.
  • Высота 1180 мм.
  • Вес 4100 кг.
  • Объем бетона 2,11 м3
  • Геометрический объем 2,1169 м3
Цена: 71635 руб.
Подробнее
ПСД 60-12-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 5980 мм.
  • Ширина 250 мм.
  • Высота 1180 мм.
  • Вес 2900 кг.
  • Объем бетона 1,76 м3
  • Геометрический объем 1,7641 м3
Цена: 59752 руб.
Подробнее
ПСД 60-12-30 у
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6290 мм.
  • Ширина 300 мм.
  • Высота 1180 мм.
  • Вес 4100 кг.
  • Объем бетона 2,11 м3
  • Геометрический объем 2,2267 м3
Цена: 71635 руб.
Подробнее
ПСД 60-12-30 уп
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6290 мм.
  • Ширина 300 мм.
  • Высота 1180 мм.
  • Вес 4100 кг.
  • Объем бетона 2,11 м3
  • Геометрический объем 2,2267 м3
Цена: 71635 руб.
Подробнее
ПСД 60-12-40
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 5980 мм.
  • Ширина 400 мм.
  • Высота 1180 мм.
  • Вес 5400 кг.
  • Объем бетона 2,82 м3
  • Геометрический объем 2,8226 м3
Цена: 95739 руб.
Подробнее
ПСД 60-12-40 у
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6390 мм.
  • Ширина 400 мм.
  • Высота 1180 мм.
  • Вес 5400 кг.
  • Объем бетона 2,82 м3
  • Геометрический объем 3,0161 м3
Цена: 95739 руб.
Подробнее
ПСД 60-12-50 у
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6490 мм.
  • Ширина 500 мм.
  • Высота 1180 мм.
  • Вес 6700 кг.
  • Объем бетона 3,52 м3
  • Геометрический объем 3,8291 м3
Цена: 119504 руб.
Подробнее
ПСД 60-12-40 уп
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6390 мм.
  • Ширина 400 мм.
  • Высота 1180 мм.
  • Вес 5400 кг.
  • Объем бетона 2,82 м3
  • Геометрический объем 3,0161 м3
Цена: 95739 руб.
Подробнее

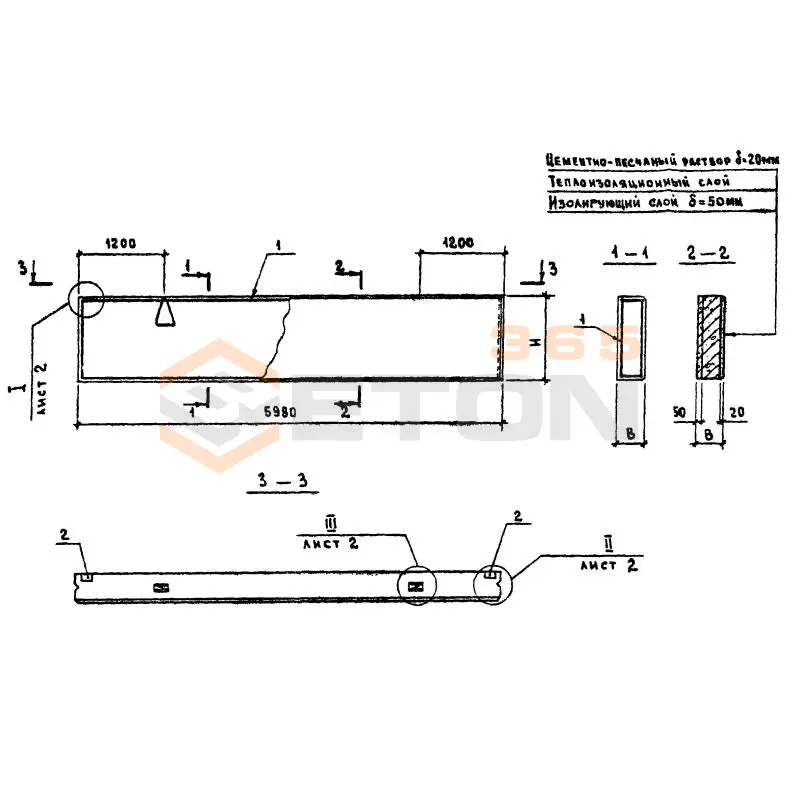

ПСД 60-12-50
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 5980 мм.
  • Ширина 500 мм.
  • Высота 1180 мм.
  • Вес 6700 кг.
  • Объем бетона 3,52 м3
  • Геометрический объем 3,5282 м3
Цена: 119504 руб.
Подробнее
ПСД 60-12-50 уп
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6490 мм.
  • Ширина 500 мм.
  • Высота 1180 мм.
  • Вес 6700 кг.
  • Объем бетона 3,52 м3
  • Геометрический объем 3,8291 м3
Цена: 119504 руб.
Подробнее
ПСД 60-18-20
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 5980 мм.
  • Ширина 200 мм.
  • Высота 1780 мм.
  • Вес 3600 кг.
  • Объем бетона 2,12 м3
  • Геометрический объем 2,1289 м3
Цена: 71974 руб.
Подробнее
ПСД 60-18-20 у
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6190 мм.
  • Ширина 200 мм.
  • Высота 1780 мм.
  • Вес 3600 кг.
  • Объем бетона 2,12 м3
  • Геометрический объем 2,2036 м3
Цена: 71974 руб.
Подробнее
ПСД 60-18-20 уп
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6190 мм.
  • Ширина 200 мм.
  • Высота 1780 мм.
  • Вес 3600 кг.
  • Объем бетона 2,12 м3
  • Геометрический объем 2,2036 м3
Цена: 71974 руб.
Подробнее
ПСД 60-18-25
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 5980 мм.
  • Ширина 250 мм.
  • Высота 1780 мм.
  • Вес 4300 кг.
  • Объем бетона 2,66 м3
  • Геометрический объем 2,6611 м3
Цена: 90307 руб.
Подробнее
ПСД 60-18-25 уп
Стеновые двухслойные панели Серия 1.832.1-9
  • Длина 6240 мм.
  • Ширина 250 мм.
  • Высота 1780 мм.
  • Вес 4300 кг.
  • Объем бетона 2,66 м3
  • Геометрический объем 2,7768 м3
Цена: 90307 руб.
Подробнее

Уведомление о файлах cookie

Мы используем файлы cookie для улучшения вашего опыта просмотра и анализа трафика. Нажимая "Принять все", вы соглашаетесь с нашей политикой конфиденциальности и политикой обработки файлов cookie.

Дзен Телеграм Вконтакте vk
