Ригели ТПР 709-09-29.84 от завода "Бетон365" — это ключевые элементы для создания жестких каркасов в строительстве зданий различного назначения. Данные железобетонные изделия производятся в строгом соответствии с ГОСТ, обеспечивая равномерное распределение нагрузок между несущими конструкциями и повышая общую устойчивость объекта. Применение наших ригелей позволяет оптимизировать сроки монтажа и гарантировать долговечность сооружения за счет использования качественных материалов и проверенных технологий.

Компания реализует ригели ТПР 709-09-29.84 напрямую от производителя в Москве и МО по конкурентной цене. Мы обеспечиваем оперативную доставку на объект и предоставляем официальную гарантию на всю продукцию. Чтобы купить надежные железобетонные ригели с максимальной выгодой, обратитесь к нашим специалистам для уточнения деталей заказа и расчета стоимости.

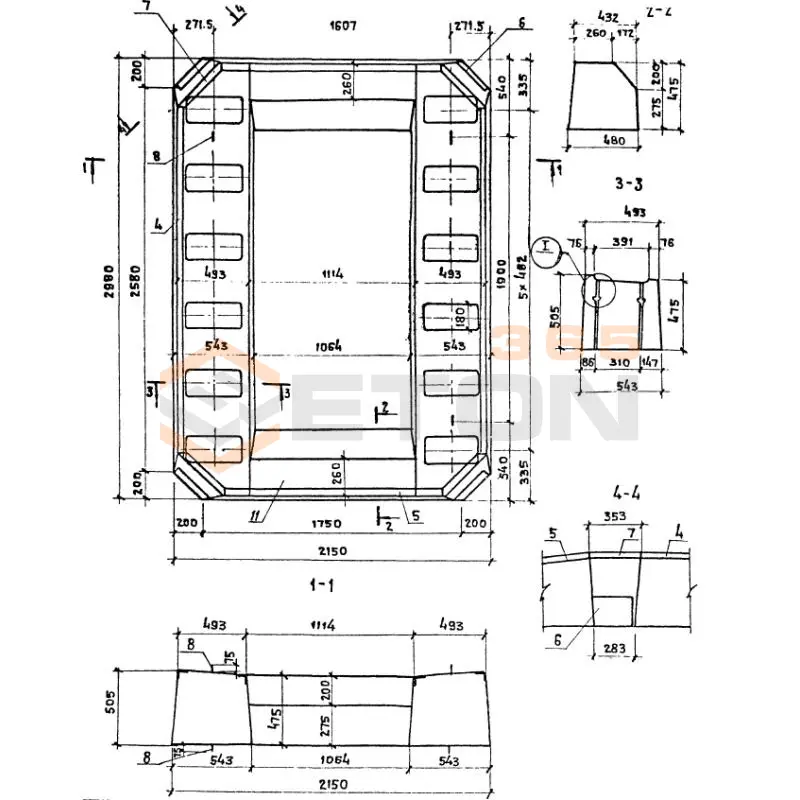

Ригели ТПР 709-09-29.84 РЭ 1 (ТПР 709-09-29.84)
РЭ 1 (ТПР 709-09-29.84)
Ригели ТПР 709-09-29.84
  • Длина 2980 мм.
  • Ширина 2150 мм.
  • Высота 505 мм.
  • Вес 4580 кг.
  • Объем бетона 1,83 м3
  • Геометрический объем 3,2355 м3
Цена: 71004 руб.
Подробнее

Как правильно выбрать - Ригели ТПР 709-09-29.84

Ригели ТПР 709-09-29.84 представляют собой тавровые предварительно напряженные элементы, предназначенные для использования в каркасах многоэтажных зданий промышленного и гражданского назначения. Они выполняют ключевую функцию опорных балок, воспринимающих нагрузку от многопустотных плит перекрытия и передающих ее на колонны. Долговечность и устойчивость всего каркаса здания напрямую зависят от соответствия характеристик ригелей проектным расчетам и реальным условиям эксплуатации.

Критерии выбора

  • Класс бетона и прочностные характеристики: Изделие изготавливается из тяжелого бетона класса не ниже В30 (М400). Обязательно проверяйте паспорт на соответствие нормируемой прочности на сжатие и отпускной прочности.
  • Армирование: Конструкция ригеля ТПР 709-09-29.84 включает предварительно напряженную арматуру классов Ат-IV, Ат-V или Ат-VI. Требуйте информацию о классе и количестве арматуры, а также о величине контролируемого натяжения.
  • Морозостойкость и водонепроницаемость: Для большинства регионов стандартом является морозостойкость F150-F200 и водонепроницаемость W6-W8. Уточняйте требуемые показатели в зависимости от агрессивности среды эксплуатации.
  • Геометрические параметры и допуски: Сверяйте фактические габариты (длину, высоту, ширину полки и ребра) с проектными значениями. Допуски на геометрию регламентируются ГОСТ 13015.0.
  • Наличие и расположение закладных деталей: Внимательно проверьте соответствие чертежу закладных деталей для опирания на колонны и соединения с другими элементами каркаса.
  • Соответствие нормативной документации: Убедитесь, что ригель изготовлен в соответствии с серией 1.020.1-4 или актуальными альбомами типовых решений и имеет маркировку, паспорт и сертификат.

Рекомендации по подбору и монтажу

При составлении спецификации на ригели ТПР 709-09-29.84 обязательно указывайте не только типоразмер, но и все критические параметры: марку бетона, расчетную нагрузку, схему армирования и характеристики закладных деталей. Перед приемкой визуально проверьте изделие на отсутствие трещин, сколов и отклонений геометрии, сверьте маркировку с паспортом.

На стройплощадке до монтажа обеспечьте правильное складирование ригелей на инвентарные подкладки. При установке строго соблюдайте проектную схему опирания на консоли колонн. Контролируйте горизонтальность уложенного ригеля и качество сварки закладных деталей, так как это напрямую влияет на равномерность распределения нагрузки и общую пространственную жесткость каркаса.

Ответы экспертов на ваши вопросы

Ответ: Ригель ТПР 709-09-29.84 — это железобетонное изделие таврового сечения. Его основные характеристики:

  • Длина: 5.98 метра (номинальная, с учетом монтажных зазоров).
  • Высота сечения: 450 мм.
  • Ширина полки: 380 мм.
  • Ширина ребра: 80 мм.
  • Масса: примерно 2.2 - 2.4 тонны (зависит от плотности бетона).
  • Класс бетона: как правило, не ниже В22.5 (М300).
  • Арматура: предварительно напряженная, что повышает несущую способность и трещиностойкость.
  • Маркировка: ТПР означает "Тавровый для Промышленных зданий Ригель", цифры 709-09-29.84 указывают на типоразмер и серию рабочих чертежей.

Ответ: Ригель ТПР 709-09-29.84 предназначен для использования в качестве несущего горизонтального элемента в каркасах промышленных и гражданских зданий. Основные сферы применения:

  • Опирание плит перекрытия: Он служит опорой для многопустотных плит перекрытия (например, серии ПК, ПБ).
  • Формирование каркаса: Является горизонтальной балкой, связывающей вертикальные колонны, и воспринимает нагрузку от перекрытий и крыши.
  • Создание пролетов: Используется для перекрытия пролетов длиной около 6 метров.
  • Промышленные здания: Цеха, склады, ангары.
  • Общественные здания: Торговые центры, административные корпуса.

Ответ: Точное значение несущей способности определяется расчетом для конкретного проекта, так как оно зависит от схемы нагружения, шага колонн и других факторов. Однако, исходя из типовых характеристик для ригелей такого типа и сечения, можно указать ориентировочные значения:

  • Расчетная нагрузка: Может достигать 200-250 кН/м (килоньютон на метр) и более.
  • Момент сопротивления: Высокий, благодаря тавровому сечению и предварительно напряженной арматуре.
  • Важный нюанс: Для точного определения допустимой нагрузки необходимо обращаться к рабочим чертежам серии и проводить поверочный расчет, учитывающий все действующие нагрузки (постоянные, временные, снеговые и т.д.).

Ответ: При монтаже необходимо соблюдать следующие ключевые правила:

  1. Строповка: Подъем осуществляется за специальные монтажные петли с помощью траверсы для исключения изгибающих моментов. Запрещено стропить за арматурные выпуски.
  2. Опирание: Ригель должен опираться на консоли колонн или другие несущие элементы. Длина опирания обычно составляет не менее 200-250 мм и должна быть указана в проекте.
  3. Выверка положения: Перед окончательной фиксацией необходимо точно выверить ригель по осям и высоте с помощью геодезических инструментов.
  4. Анкеровка: После выверки производится замоноличивание стыков и анкеровка закладных деталей ригеля и колонны для создания жесткого каркаса.
  5. Безопасность: Все работы должны проводиться в соответствии с проектом производства работ (ППР) и правилами техники безопасности.

Ответ: Качество ригеля гарантируется соблюдением строгих стандартов на всех этапах производства:

  • Производство по ГОСТ: Изготовление ведется в соответствии с ГОСТ 13015-2012 "Изделия бетонные и железобетонные для строительства" и серией рабочих чертежей 1.420.1-4.
  • Контроль сырья: Используется бетон заданной проектной марки по прочности и морозостойкости, а также арматура, соответствующая ГОСТ.
  • Паспорт качества: На каждую партию изделий завод-изготовитель выдает паспорт, где указаны фактические характеристики прочности бетона, марка стали арматуры, геометрические параметры и дата изготовления.
  • Маркировка: На боковой поверхности ригеля наносится несмываемой краской маркировка, включающая его тип, дату выпуска и клеймо ОТК.
