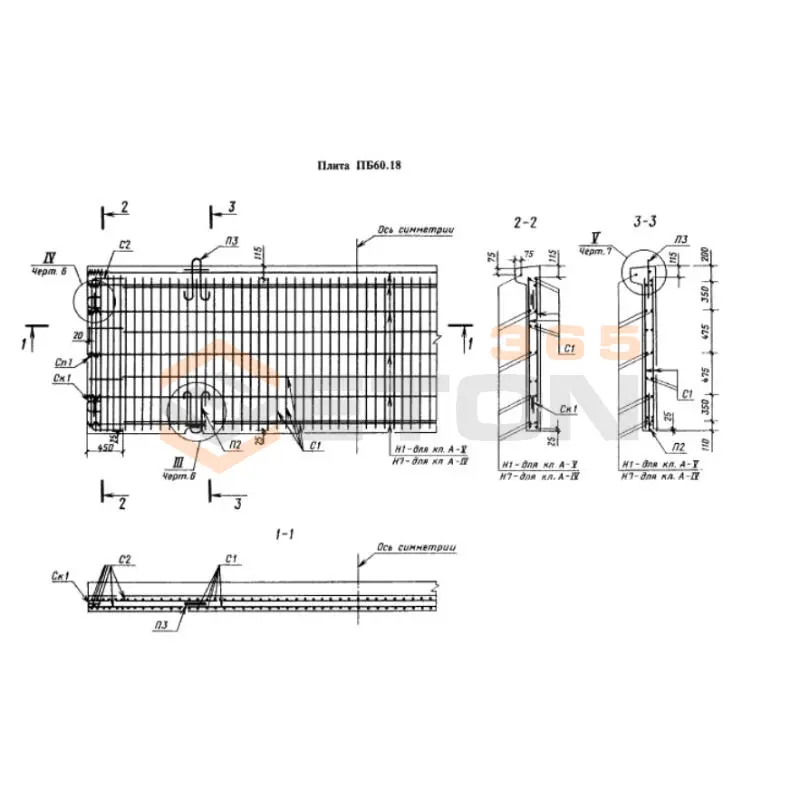

Прямоугольные с одним совмещенным бортом (ПБ) ГОСТ 21924.0-84

Ответ: Плиты прямоугольные с одним совмещенным бортом (ПБ) предназначены для устройства сборных железобетонных перекрытий в зданиях и сооружениях различного назначения. Их ключевая особенность — совмещенный борт, который выполняет функцию и несущего элемента, и ограждения. Они широко применяются для монтажа перекрытий над подвалами, техническими подпольями, а также в качестве покрытий при устройстве эксплуатируемых плоских кровель и террас. Конструкция плиты позволяет эффективно организовать примыкание к стенам и другим вертикальным конструкциям.

Ответ:

• Преимущества:
  • Прочность и жесткость: Сплошное сечение (отсутствие пустот) обеспечивает высокую прочность на изгиб и продавливание, что особенно важно для мест с высокой точечной нагрузкой.
  • Удобство монтажа: Наличие борта упрощает опирание и создает готовый торец перекрытия, не требующий дополнительного устройства доборных элементов в торцевых зонах.
  • Универсальность: Подходят для участков, где применение пустотных плит невозможно из-за сложной конфигурации или высоких нагрузок.
• Недостатки:
  • Больший вес: Значительно тяжелее пустотных плит аналогичных размеров, что требует более мощных фундаментов, стен и кранового оборудования для монтажа.
  • Более низкие тепло- и звукоизоляционные свойства: Сплошной бетон хуже сохраняет тепло и поглощает звук по сравнению с пустотными конструкциями.
  • Более высокая стоимость: Из-за большего расхода бетона и арматуры.

Ответ: Стандарт устанавливает следующие основные параметры:

• Форма и тип: Прямоугольная плита с одним совмещенным бортом (тип ПБ).
• Длина (L): От 2400 мм до 12000 мм с градацией, обычно кратной 300 мм.
• Ширина (B): Стандартные ширины, например, 1200 мм, 1500 мм.
• Высота (h): Основная номинальная высота плиты (например, 160 мм, 220 мм). Высота борта также стандартизирована.
• Маркировка: Указывает тип плиты, габаритные размеры в дециметрах, расчетную нагрузку и другие характеристики (например, ПБ 60.12.5-ат, где 60 - длина в дм, 12 - ширина в дм, 5 - несущая способность).
• Класс бетона: По прочности на сжатие, обычно не ниже В15.
• Класс арматуры: Для предварительно напряженной и ненапрягаемой арматуры.

Ответ:

1. Подготовка основания: Поверхность несущих стен или ригелей должна быть выровнена по уровню. Глубина опирания плиты должна соответствовать проекту (обычно не менее 90-120 мм для стен из кирпича или блоков).
2. Направление укладки: Плиты укладываются так, чтобы борт располагался с нужной стороны (чаще всего — по периметру здания или вдоль наружных стен).
3. Распределение нагрузки: Монтаж следует вести от углов здания, обеспечивая равномерное распределение нагрузки на несущие конструкции.
4. Анкеровка: После укладки плиты должны быть соединены между собой и с несущими стенами с помощью анкеров или сварки выпусков арматуры, как того требует проект. Это обеспечивает пространственную жесткость всего перекрытия.
5. Заделка швов: Швы между плитами заполняются цементно-песчаным раствором высокой марки.

Важные моменты: Запрещается опирать плиты на непрочные или неподготовленные основания. Нельзя производить монтаж при ветре силой более 6 баллов или во время гололеда. Требуется строго соблюдать проектную схему раскладки плит.

Ответ:

• Транспортировка: Плиты перевозятся в горизонтальном положении на специальных транспортных средствах (панелевозах). Подкладки под плиты должны располагаться строго вертикально друг над другом в местах, указанных в рабочей документации (обычно на расстоянии 400-800 мм от торцов). Это предотвращает возникновение нерасчетных изгибающих моментов и трещин.
• Складирование: На строительной площадке плиты складируются в штабеля высотой не более 8-10 плит (точное значение указывается в паспорте изделия). Подкладки под нижнюю плиту должны иметь достаточную высоту для предотвращения загрязнения и повреждения. Штабель должен быть устойчивым, а плиты в нем — уложены одной гранью (торцом) по вертикали. Запрещается сбрасывать плиты с транспортного средства.
