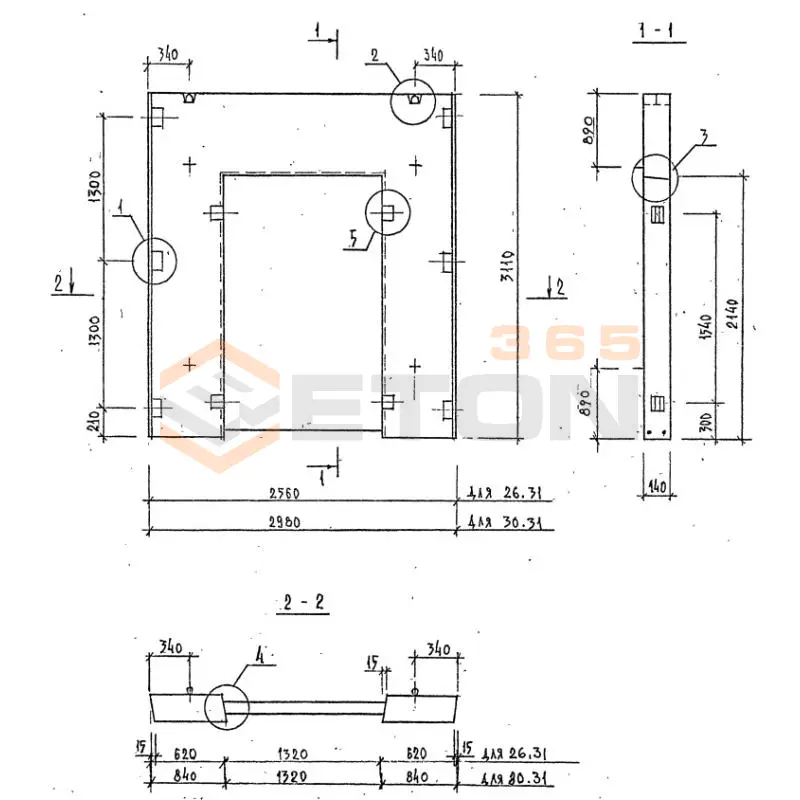

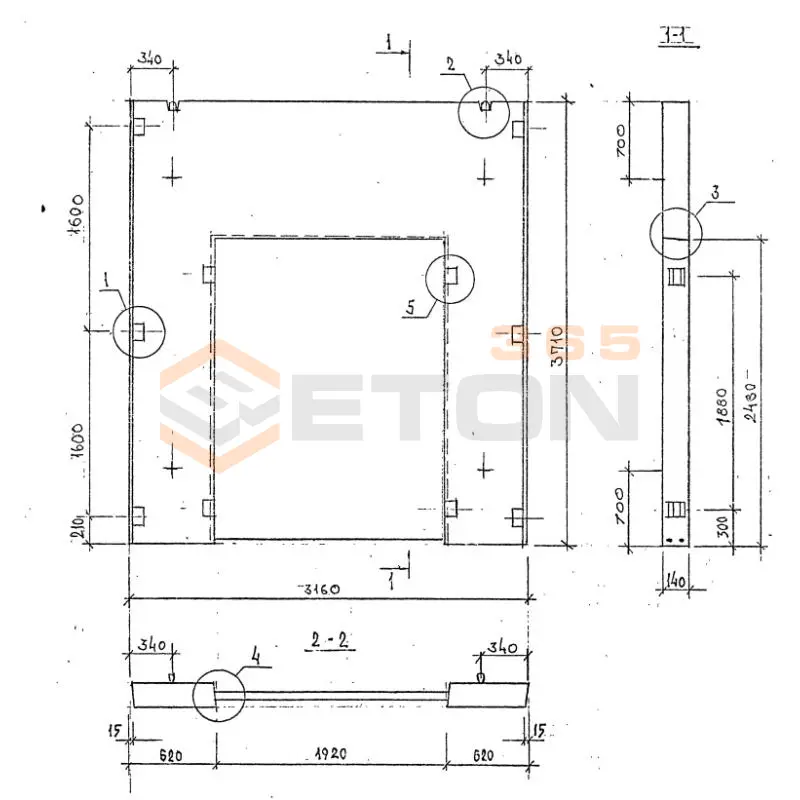

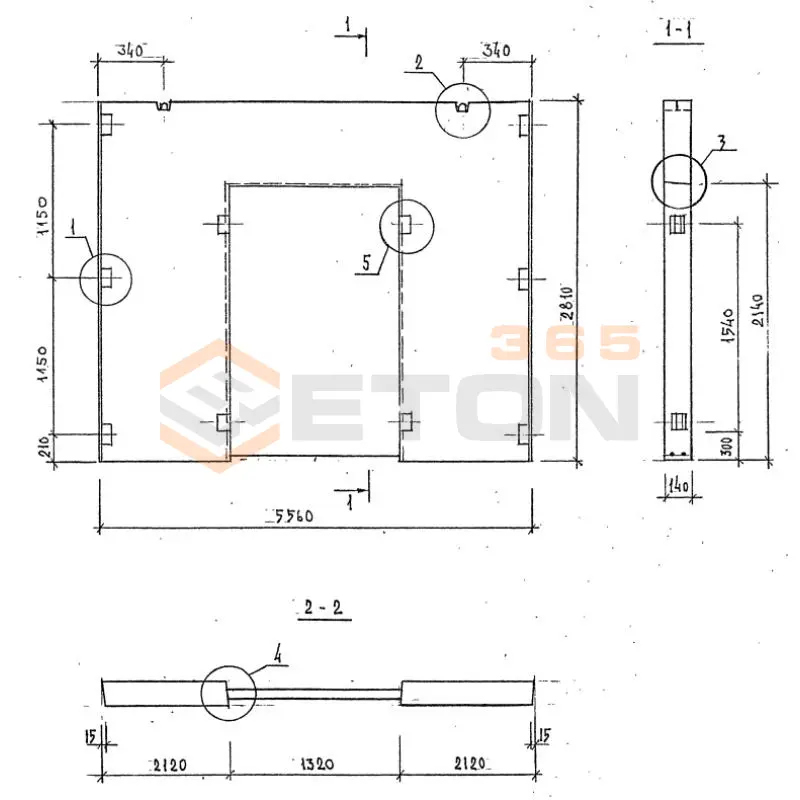

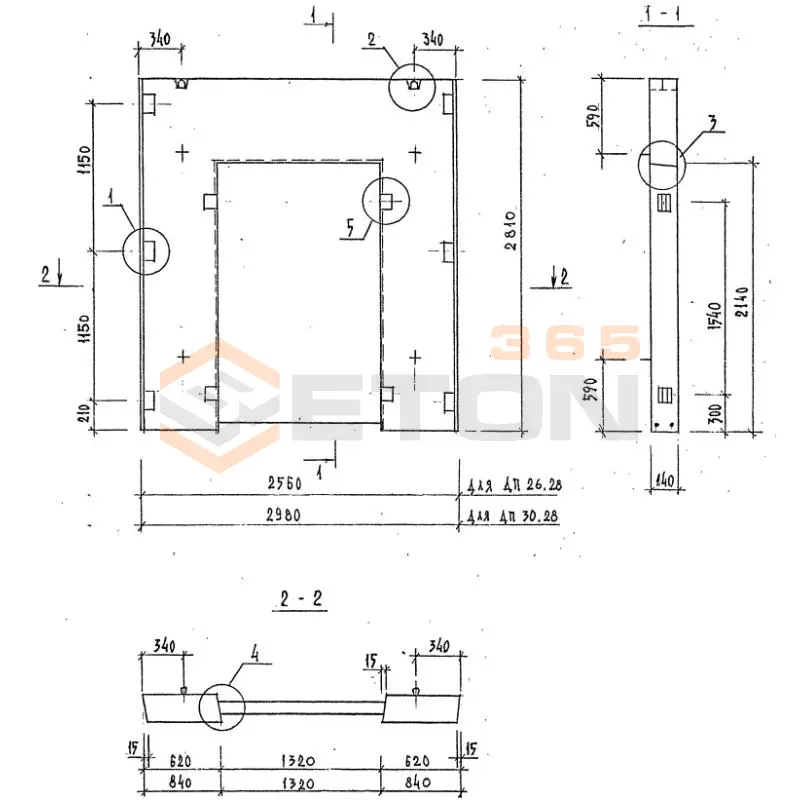

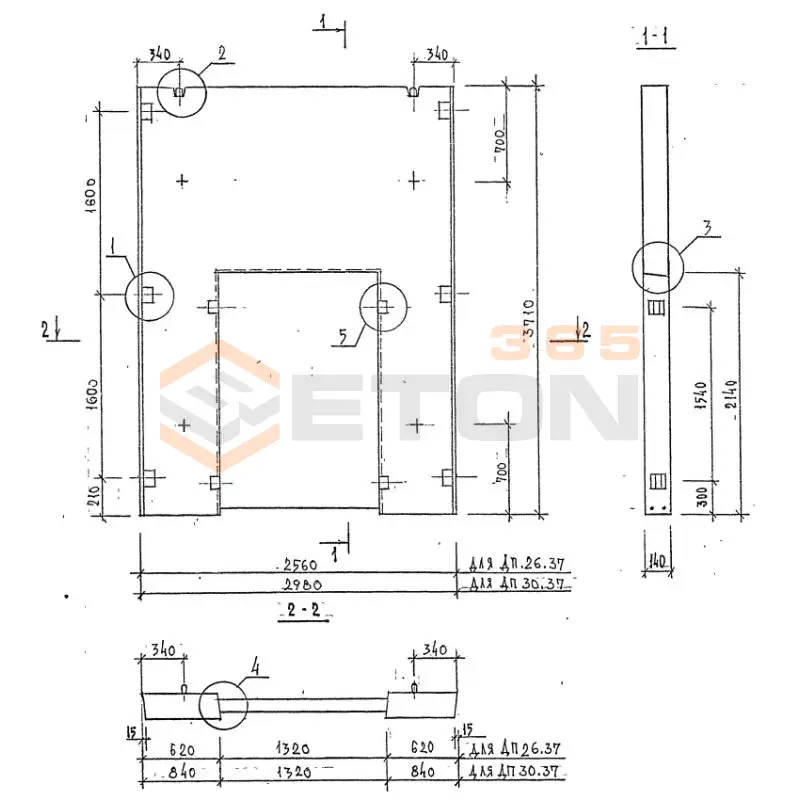

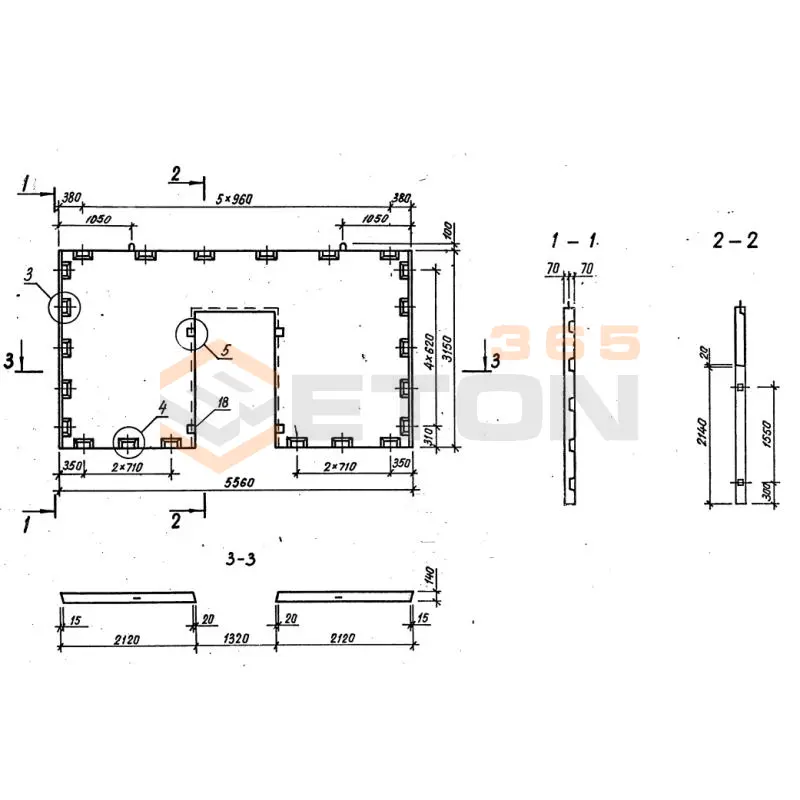

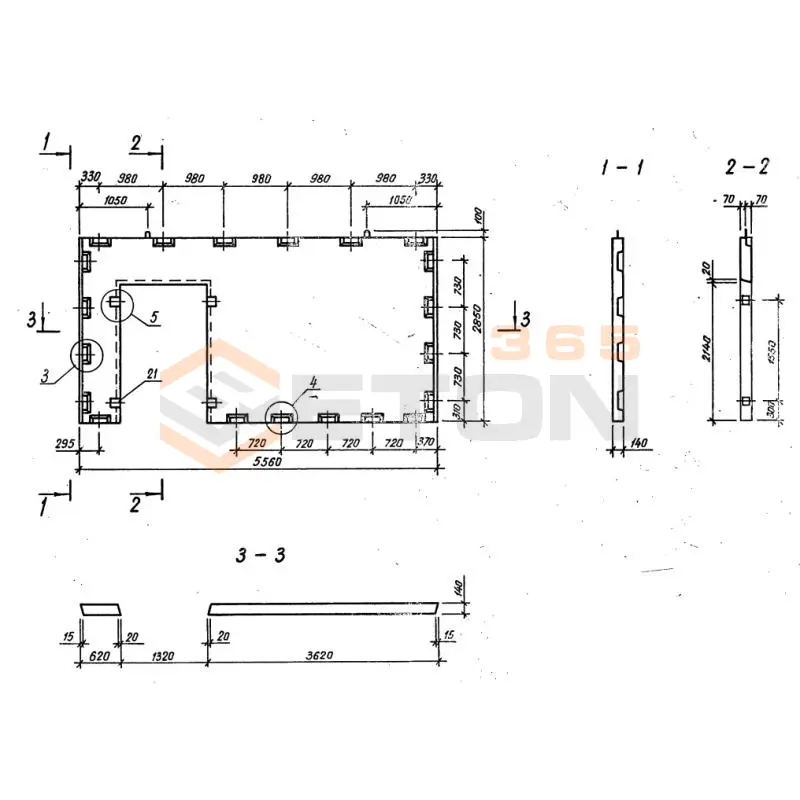

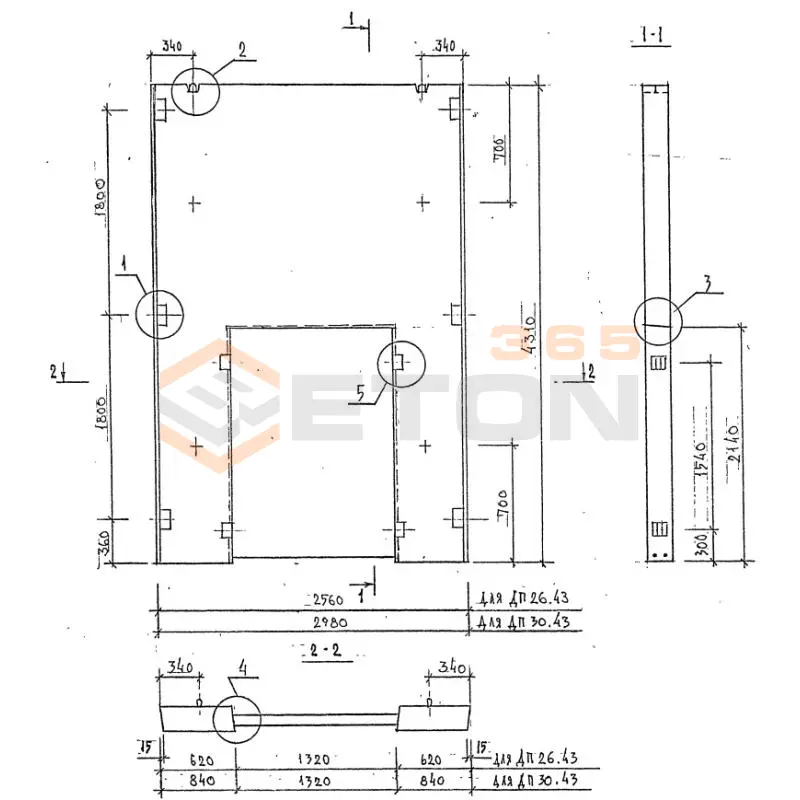

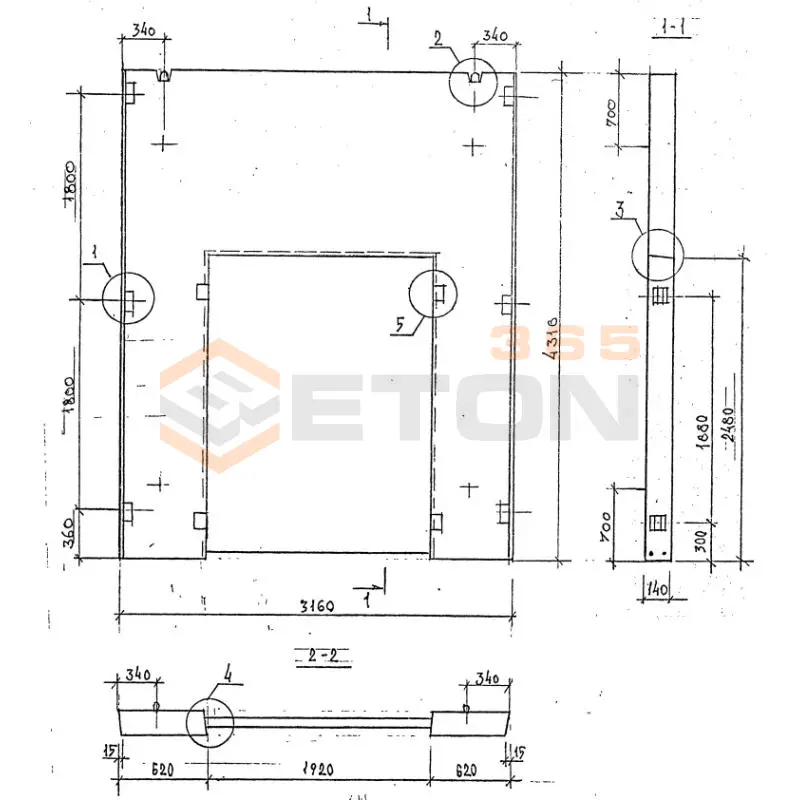

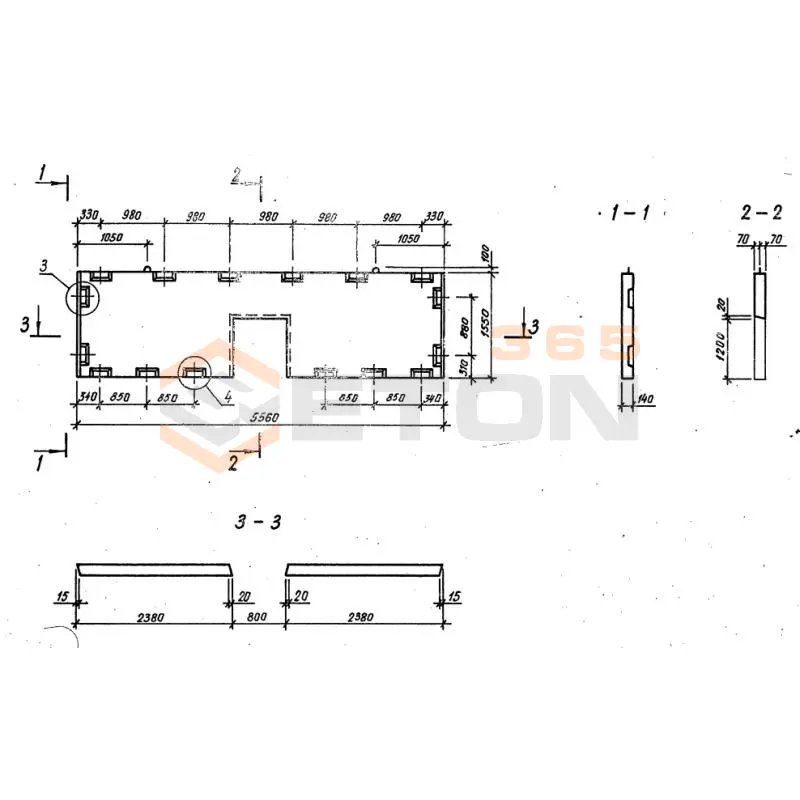

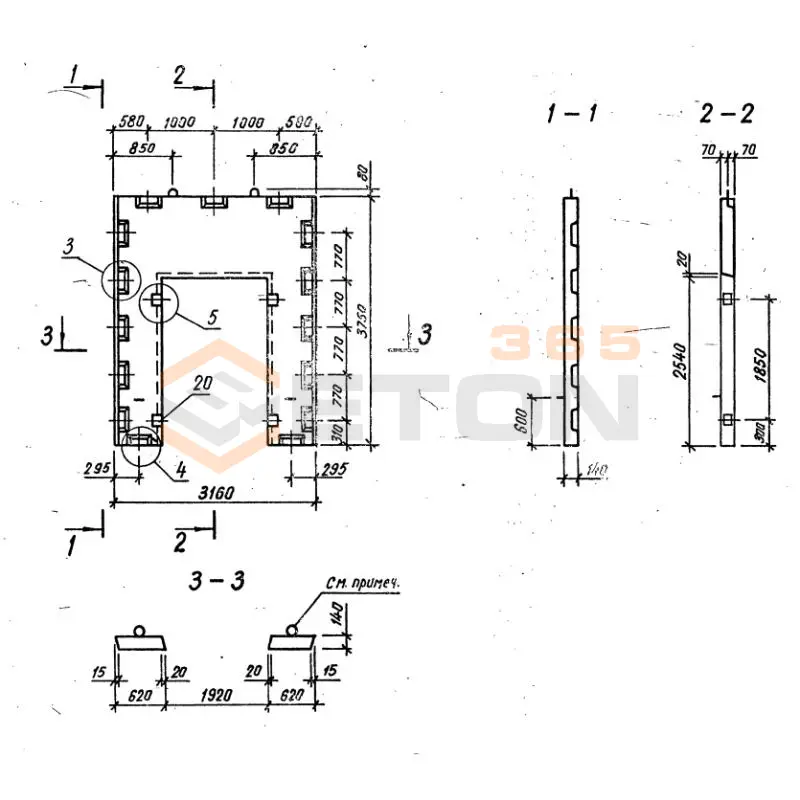

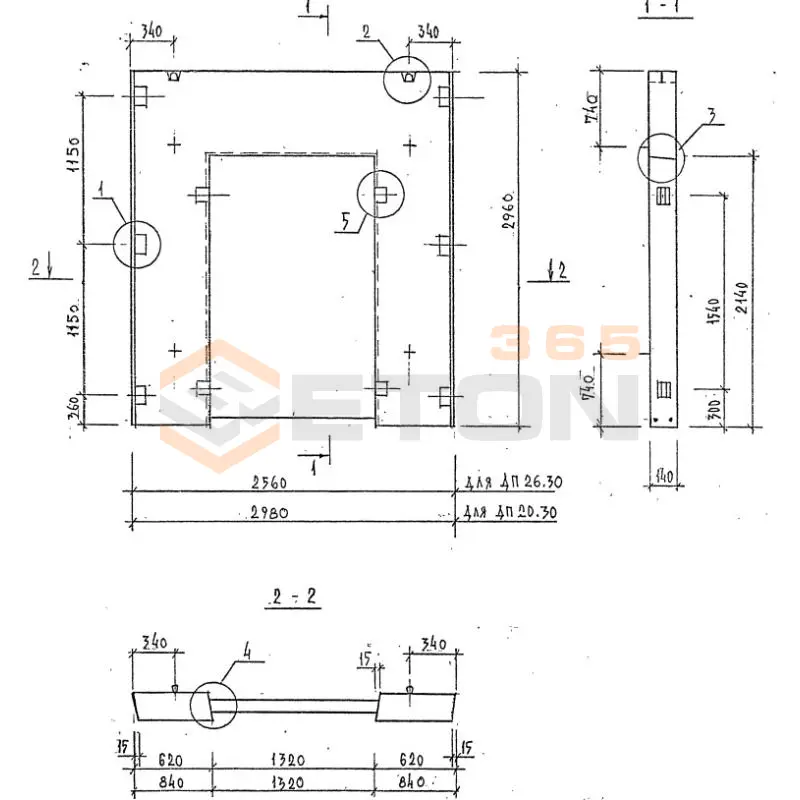

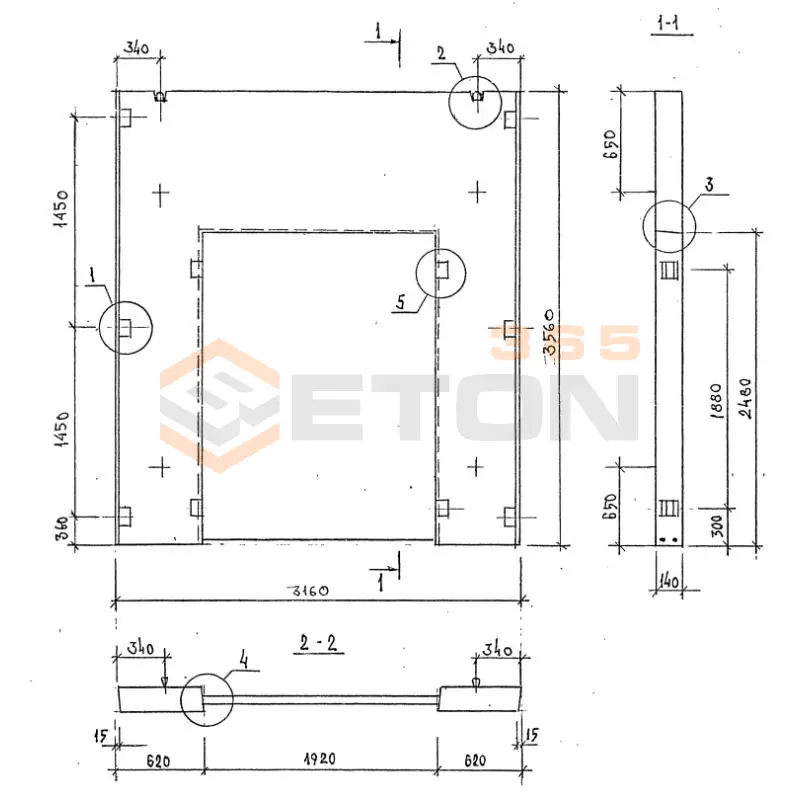

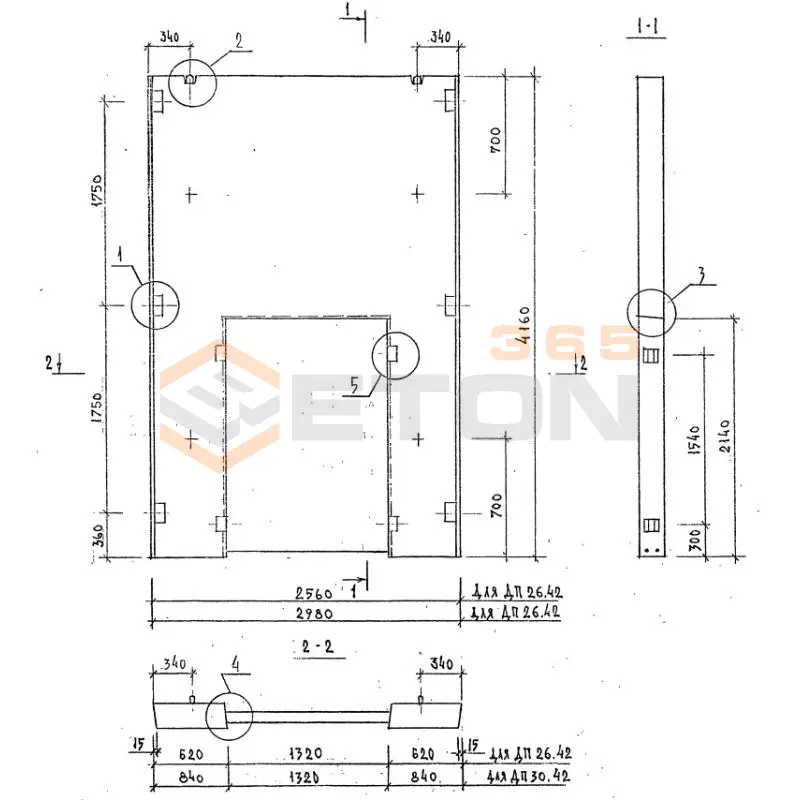

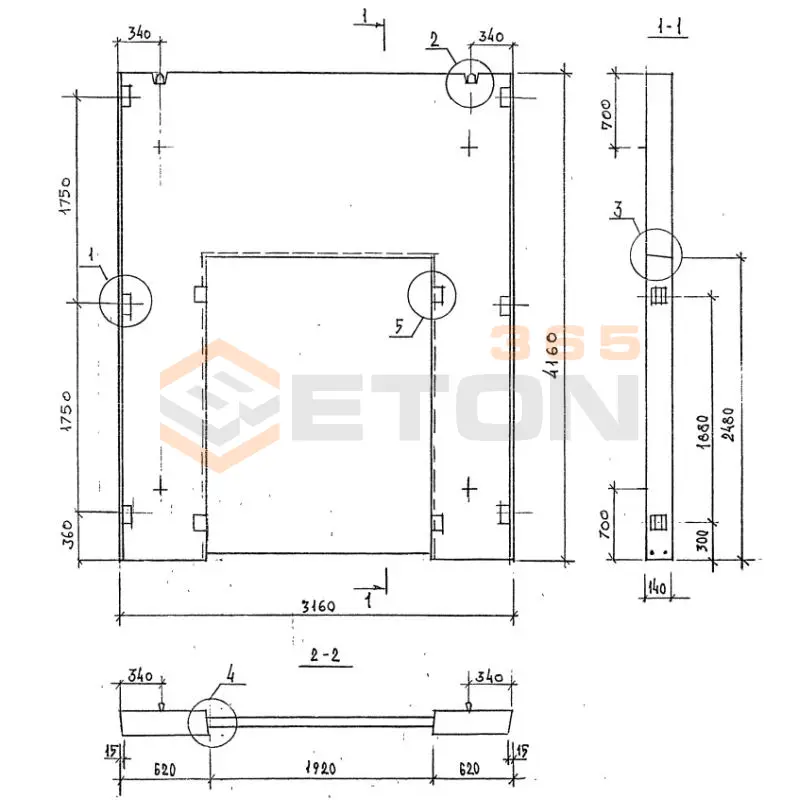

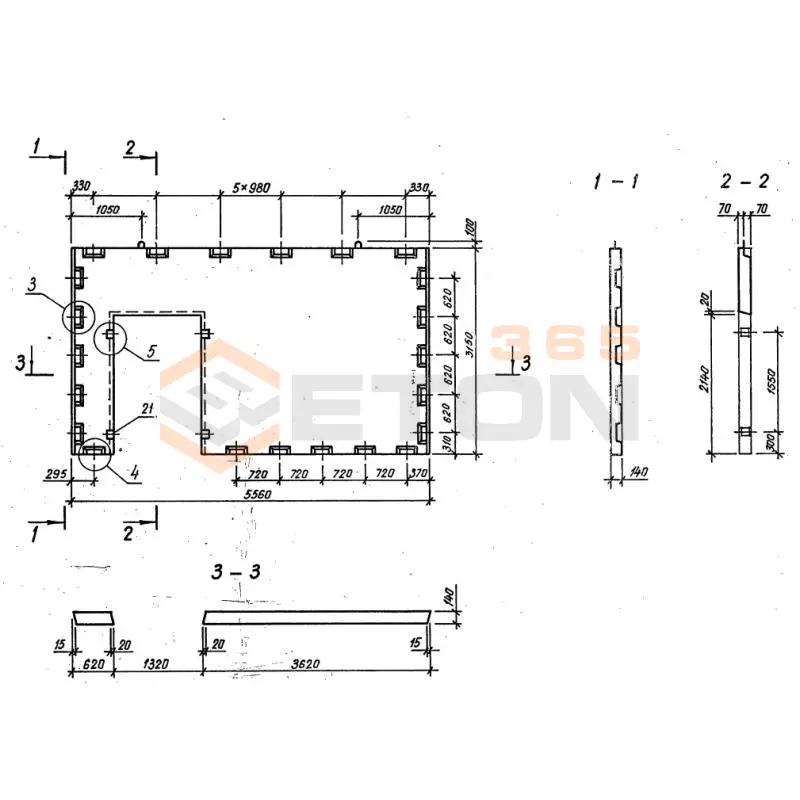

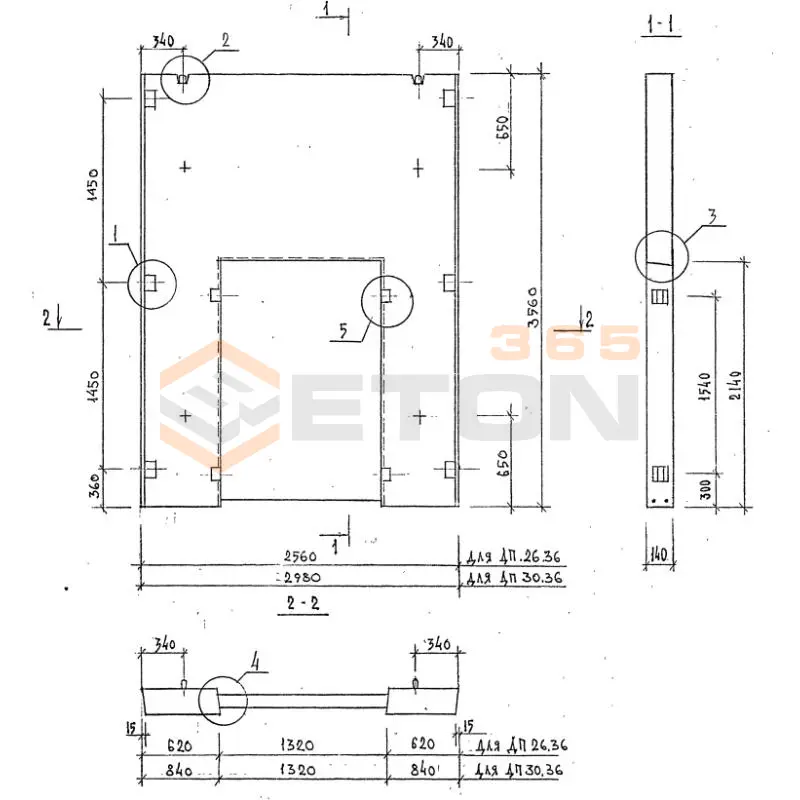

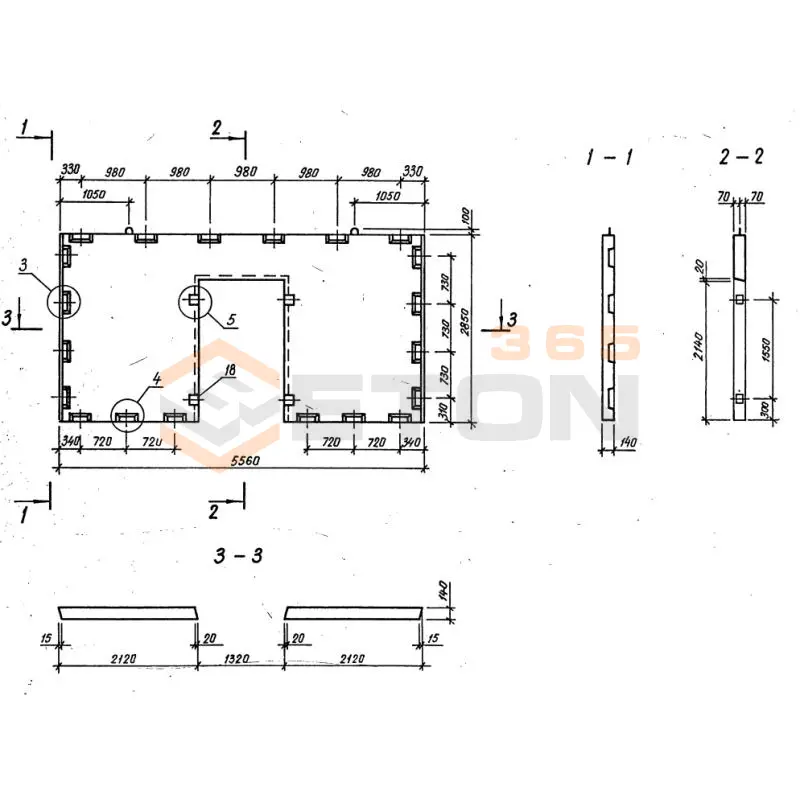

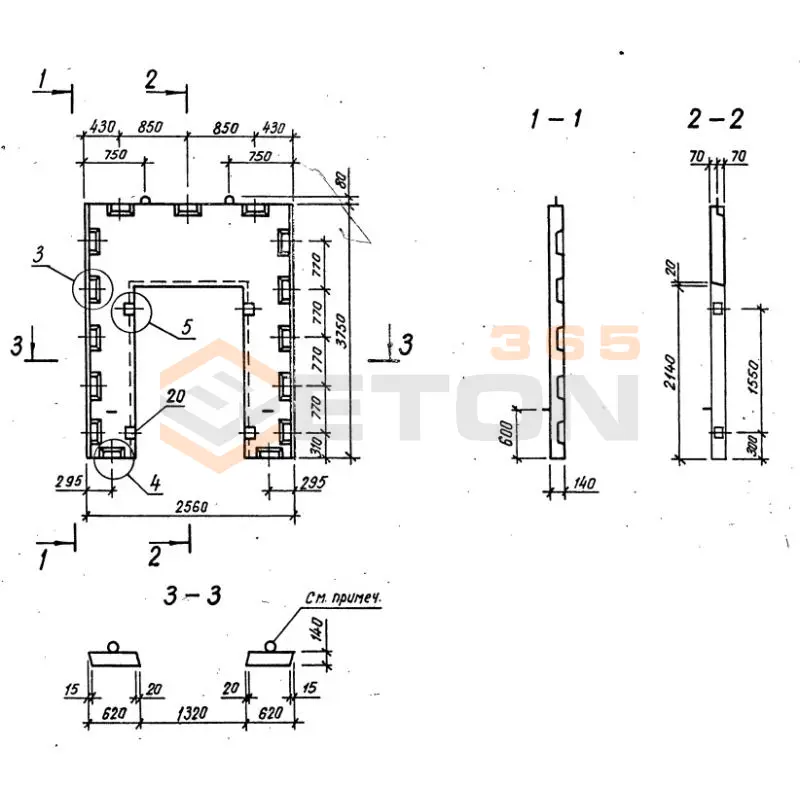

Диафрагмы жесткости плоские серия 1.020-1/87 ( 1.020.1-7, 1.020-1/83, ИИ 04-1, 1.020.1-3пв )

Диафрагмы жесткости плоские серии 1.020-1/87 предназначены для обеспечения пространственной жесткости и устойчивости каркасов зданий. Они воспринимают горизонтальные нагрузки (ветровые, сейсмические) и передают их на вертикальные несущие конструкции, предотвращая деформации и обеспечивая общую устойчивость здания. Эти элементы работают как вертикальные диски, связывающие между собой колонны и другие вертикальные конструкции.

Производство и применение диафрагм жесткости серии 1.020-1/87 регламентируется следующими основными документами: серия 1.020-1/87 "Диафрагмы жесткости плоские для каркасных зданий", а также СНиП 2.03.01-84 "Бетонные и железобетонные конструкции", ГОСТ 13015-2012 "Изделия бетонные и железобетонные для строительства". Дополнительно применяются ведомственные указания и технические условия, разработанные для конкретных модификаций изделий.

Основные характеристики включают: высоту от 2,4 до 7,2 метров, толщину 140-160 мм, марку бетона не ниже В15-В25, армирование рабочей арматурой класса А-III. Диафрагмы могут иметь различные схемы армирования и конструктивные особенности в зависимости от модификации (1.020.1-7, 1.020-1/83, ИИ 04-1, 1.020.1-3пв). Масса изделий варьируется от 1,5 до 4,5 тонн в зависимости от габаритов.

Монтаж диафрагм жесткости осуществляется с помощью кранового оборудования. Соединение с колоннами и другими элементами каркаса выполняется через закладные детали с последующей сваркой. Стыки между диафрагмами и другими конструкциями замоноличиваются бетоном класса не ниже В15. Особое внимание уделяется точности установки и качеству сварных соединений, что контролируется актами скрытых работ.

Диафрагмы жесткости серии 1.020-1/87 применяются в каркасных зданиях промышленного и гражданского назначения высотой до 9 этажей. Они эффективны в сейсмических районах с сейсмичностью до 9 баллов, а также в зданиях с большой панельностью и протяженностью. Особенно востребованы в зданиях с нерегулярной планировочной структурой, где требуется обеспечение дополнительной жесткости в отдельных направлениях.
