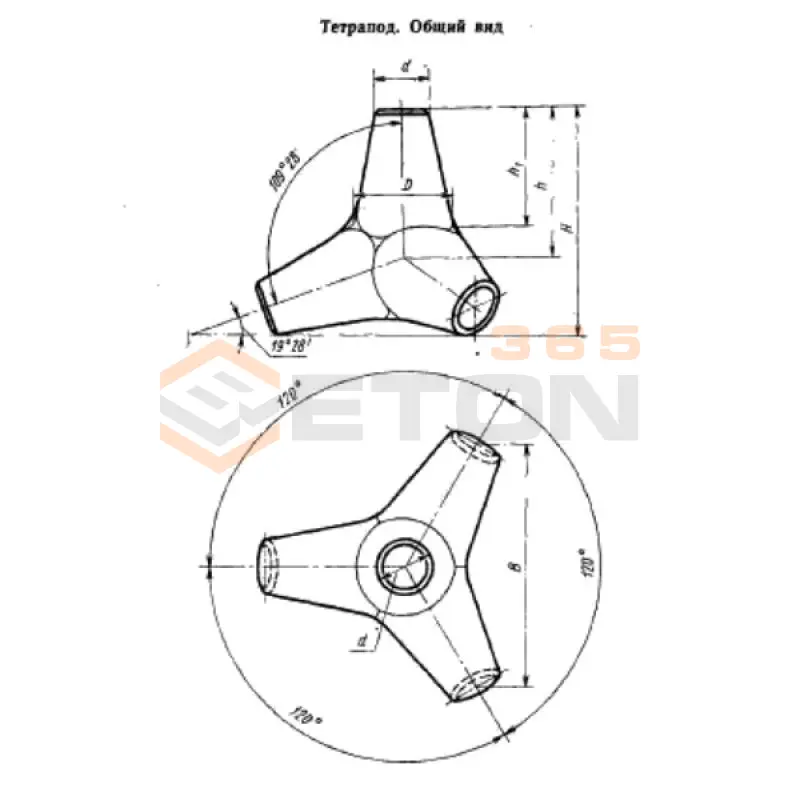

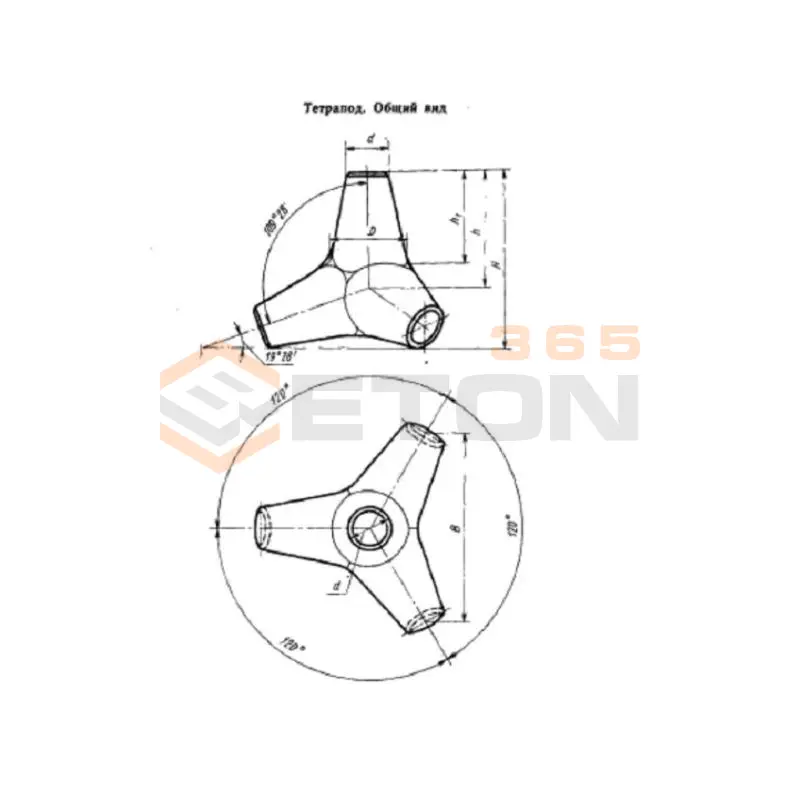

Тетраподы для берегозащитных и оградительных сооружений ВСП 33-03-07

Согласно ВСП 33-03-07, тетраподы обладают рядом ключевых преимуществ:

1. Высокая волногасящая способность: Благодаря сложной пространственной форме с четырьмя "лучами", тетраподы эффективно рассеивают и поглощают энергию волн, снижая их воздействие на защищаемый объект.
2. Отличная устойчивость и сцепление: Форма тетраподов обеспечивает их взаимное зацепление при укладке. Это создает монолитную, устойчивую конструкцию (массив), сопротивляющуюся смещению под действием волн и течений.
3. Стабильность при повреждениях: Даже если несколько тетраподов в массиве будут смещены или разрушены, общая конструкция сохраняет свою целостность и защитную функцию благодаря высокой степени зацепления соседних элементов.
4. Эффективность при различных углах атаки волн: Конфигурация тетрапода обеспечивает сопротивление волнам, подходящим под разными углами.

Масса тетраподов является критическим параметром и определяется на основе гидравлических расчетов, регламентированных ВСП 33-03-07 и другими нормативными документами (СНиП, СП). Основные факторы, влияющие на расчет:

1. Характеристики волнового воздействия: Расчетная высота и длина волны, период, угол подхода к сооружению.
2. Глубина воды у сооружения.
3. Уклон откоса сооружения, на который укладываются тетраподы.
4. Требуемый коэффициент шероховатости и проницаемости конструкции.
5. Тип и назначение сооружения (мол, волнолом, берегозащитная дамба).

Как правило, для каждого проекта проводятся специализированные расчеты, по результатам которых выбирается оптимальная масса тетрапода (часто от 1-2 до 10-20 тонн и более). Использование тетраподов недостаточной массы может привести к их смещению и разрушению всего сооружения.

ВСП 33-03-07 предъявляет строгие требования к бетону, так как тетраподы работают в условиях агрессивной морской (или речной) среды:

1. Марка бетона по прочности: Как правило, не ниже В30 (М400).
2. Марка бетона по морозостойкости: Не ниже F200, а в суровых климатических условиях — F300 и выше. Это критически важно для долговечности в условиях многократного замораживания и оттаивания.
3. Марка бетона по водонепроницаемости: Не ниже W6, а часто и W8, чтобы предотвратить проникновение соленой воды в тело конструкции и защитить арматуру от коррозии.
4. Применение сульфатостойких цементов для защиты от химической агрессии морской воды.
5. Требования к арматуре: Используется стальная арматура, защищенная от коррозии (оцинкованная или с другими покрытиями), либо, в современных условиях, все чаще применяется композитная (стеклопластиковая) арматура, которая абсолютно коррозионно-стойкая.

Укладка тетраподов — ответственный процесс, который должен выполняться в строгом соответствии с проектом производства работ (ППР). Основные этапы и принципы:

1. Подготовка основания: Основание (откос из каменной наброски или песчано-гравийной смеси) должно быть тщательно выровнено и уплотнено.
2. Укладка вручную или с помощью техники: Тетраподы укладываются рядами, начиная с нижнего (подводного). Для малых тетраподов возможна укладка краном вручную с помощью строп. Крупные тетраподы укладываются краном с грейферным захватом или специальными траверсами.
3. Формирование устойчивого массива: Тетраподы укладываются не хаотично, а с определенной плотностью и ориентацией, чтобы обеспечить их максимальное взаимное зацепление. Проектом обычно задается требуемый коэффициент пористости массива.
4. Контроль качества укладки: Постоянно ведется визуальный и геодезический контроль за положением каждого ряда, плотностью укладки и отсутствием смещений.

Срок службы берегозащитных сооружений из тетраподов, согласно нормам, обычно составляет не менее 25-50 лет. Однако на практике при качественном проектировании, изготовлении и строительстве он может быть значительно больше. На долговечность напрямую влияют:

1. Качество бетона и арматуры: Соблюдение марок по морозостойкости (F) и водонепроницаемости (W) — главный фактор.
2. Агрессивность среды: Соленость воды, наличие льда, абразивное воздействие наносов.
3. Интенсивность волновых воздействий: Регулярность и сила штормов.
4. Качество монтажа и регулярность технического обслуживания: Своевременное выявление и замена разрушенных или смещенных элементов.
