Завод "Бетон365" производит специализированные основы под дроссель-трансформаторы ТМП 410108 — ключевые элементы для стабильного монтажа силового оборудования в энергетических объектах. Эти железобетонные конструкции обеспечивают жесткое и надежное основание, равномерно распределяя эксплуатационные нагрузки и вибрации, что гарантирует долговечность и безопасность работы трансформаторов. Изготовленные в строгом соответствии с ГОСТ, наши основы позволяют оптимизировать сроки монтажа и повысить устойчивость энергетических систем.

Реализуем основы ТМП 410108 по конкурентной цене от производителя в Москве и МО с гарантией качества и оперативной доставкой на объект. Для заказа профессиональных ЖБИ, соответствующих вашим техническим требованиям, обратитесь к нашим специалистам для расчета стоимости и уточнения условий поставки.

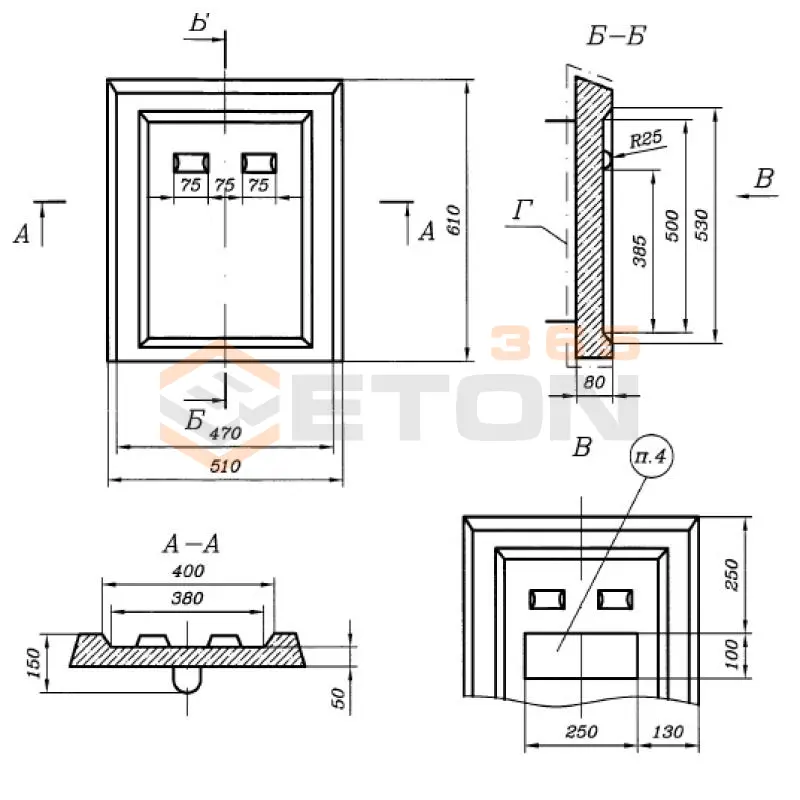

О 2.0.0.00 СБ (ТМП 410108)

Основы под дроссель-трансформаторы ТМП 410108

Длина 510 мм.
Ширина 80 мм.
Высота 510 мм.
Вес 50 кг.
Объем бетона 0,02 м3
Геометрический объем 0,0208 м3

Цена: 679 руб.

Подробнее

Как правильно выбрать - Основы под дроссель-трансформаторы ТМП 410108

Основы под дроссель-трансформаторы ТМП 410108 представляют собой специализированные железобетонные конструкции, предназначенные для надежной установки и фиксации дроссель-трансформаторов типа ТМП на железнодорожных путях. Они применяются в системах автоблокировки и электрической централизации для обеспечения безопасности движения. Ключевая функция — создание стабильного и долговечного основания, воспринимающего вибрационные и динамические нагрузки от проходящего подвижного состава. Качество и долговечность всей системы сигнализации напрямую зависят от соответствия параметров основ под дроссель-трансформаторы ТМП 410108 проектным требованиям и суровым условиям эксплуатации на железнодорожном полотне.

Критерии выбора

Марка и класс бетона: Изделие должно изготавливаться из тяжелого бетона марки не ниже М300 (класс В22,5) с показателями морозостойкости F200 и водонепроницаемости W6 для устойчивости к атмосферным воздействиям и знакопеременным температурам.
Арматура: Применение напрягаемой или ненапрягаемой арматуры классов Ат-IV, А-III по ГОСТ 10884. Схема армирования должна обеспечивать стойкость к излому и раскалыванию.
Геометрия и конфигурация: Строгое соответствие типоразмерам и чертежам серии 3.501.1-5.0. Наличие монтажных петель или отверстий для строповки, а также точное расположение анкерных отверстий для крепления трансформатора.
Наличие закладных деталей: Проверьте соответствие закладных элементов (шпилек, пластин) проекту по материалу (сталь Ст3) и антикоррозионному покрытию (оцинковка).
Соответствие нормативам: Обязательное наличие паспорта качества, подтверждающего изготовление по ГОСТ 13015.0 и конкретным техническим условиям (ТУ) на основы под дроссель-трансформаторы ТМП.

Рекомендации по подбору и монтажу

При закупке основ под дроссель-трансформаторы ТМП 410108 тщательно сверяйте спецификацию с рабочими чертежами, обращая особое внимание на каталожный номер изделия и маркировку. Требуйте от поставщика полный комплект документации, включая паспорт с указанием фактической прочности бетона и результатов контроля арматурного каркаса. Убедитесь, что поставка включает все необходимые комплектующие (гайки, шайбы).

На этапе проектирования и подготовки к монтажу основ для дроссель-трансформаторов ТМП 410108 необходимо выполнить точную геодезическую разбивку осей установки. Основание (обычно щебеночная подушка) должно быть тщательно уплотнено и выверено по уровню. При монтаже избегайте точечных ударных нагрузок на бетон при установке трансформатора. Ключевой момент — обеспечение точного совпадения анкерных отверстий в основе с крепежом трансформатора и последующая надежная затяжка соединений с контролем момента, чтобы исключить ослабление крепления от вибрации.

Ответы экспертов на ваши вопросы

Ответ: Основное назначение фундаментных блоков (основ) марки ТМП 410108 — это создание стабильного, прочного и ровного основания для установки дроссель-трансформаторов на железнодорожных путях. Они обеспечивают правильное позиционирование и надежное крепление тяжелого оборудования, воспринимают и распределяют все эксплуатационные нагрузки (вибрацию, вес трансформатора, динамические воздействия от проходящих поездов), а также защищают трансформатор от смещения и контакта с грунтом, обеспечивая его долговечную и безопасную работу в системе автоблокировки и электрической централизации.

Ответ: Основы ТМП 410108 изготавливаются из тяжелого бетона классов по прочности на сжатие не ниже В25 (М350) или В30 (М400). Армирование выполняется стальной арматурой для придания конструкции необходимой прочности на изгиб и восприятия растягивающих напряжений. Ключевые характеристики:

Высокая морозостойкость (как правило, не ниже F150-F200) для работы в условиях переменного климата.
Водонепроницаемость бетона (W6 и выше) для защиты от грунтовой влаги.
Наличие закладных деталей (анкерных болтов) или гнезд для точного и надежного крепления дроссель-трансформатора.
Стандартизированные габаритные размеры, обеспечивающие совместимость с оборудованием.

Ответ: Правильный монтаж включает несколько ключевых этапов:

Подготовка основания: Устройство песчано-гравийной подушки на дне котлована с последующим тщательным уплотнением для выравнивания и дренажа.
Установка блока: Строповка и опускание блока краном на подготовленное основание. Обязателен контроль положения по осям и горизонтальному уровню с помощью геодезических инструментов.
Выверка и фиксация: Точная регулировка положения блока для обеспечения проектного расположения анкерных болтов относительно оси пути и требуемого превышения рельса. После выверки производится обратная засыпка пазух с послойным уплотнением грунта.
Крепление оборудования: После окончательной фиксации основы на нее устанавливается дроссель-трансформатор и закрепляется на анкерные болты гайками.

Ответ: При приемке и осмотре необходимо проверить:

Целостность: Отсутствие сколов, трещин, сквозных раковин в бетоне.
Качество бетона: Поверхность должна быть плотной, без значительных раковин и наплывов.
Закладные элементы: Состояние, правильность расположения и отсутствие коррозии на анкерных болтах или в гнездах для них. Резьба болтов должна быть чистой и защищенной.
Маркировка: Наличие и соответствие маркировки на изделии (ТМП 410108) проектным требованиям.
Геометрические параметры: Соответствие габаритных размеров и расположения крепежных элементов чертежам.

Ответ: Использование готовых железобетонных основ (сборных фундаментов) имеет ряд существенных преимуществ:

Высокое и стабильное качество: Изготовление в заводских условиях гарантирует соответствие бетона и арматуры всем нормативным требованиям по прочности, морозостойкости и водонепроницаемости.
Сокращение сроков монтажа: Установка готового блока занимает значительно меньше времени, чем работы по устройству опалубки, армированию и бетонированию с последующим ожиданием набора прочности бетоном (28 суток).
Всесезонность работ: Монтаж можно производить практически в любую погоду, в то время как монолитные работы при отрицательных температурах требуют специальных мер (прогрев, противоморозные добавки).
Снижение трудозатрат: Исключаются трудоемкие процессы по приготовлению и укладке бетонной смеси на трассе.
Стандартизация: Гарантированная идентичность и взаимозаменяемость всех изделий, что упрощает проектирование, поставку и монтаж.
