Железобетонные опоры линий электропередачи. Рабочие чертежи (Серия ИИ 03-05)

Поделиться:
Поделиться:

Документ Серия ИИ 03-05 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. В составе Серии ИИ 03-05 представлено несколько Альбомов, повествующих о производстве индустриальных конструкций, широко используемых в сфере гражданского строительства. Среди многообразия запроектированных элементов приведены разнообразные блоки: стеновые, перемычные, поясные в широком диапазоне геометрических пропорций для охвата большого количества типовых проектов. Для упрощения производства в документе отражены подробные сведения о материалоемкости производства.

Файлы для скачивания:
picture_as_pdf

3141.pdf

7,306.8 KB

скачать
picture_as_pdf

3142.pdf

16,424.5 KB

скачать
picture_as_pdf

3143.pdf

21,283.0 KB

скачать
Товары Серия ИИ 03-05 (60)

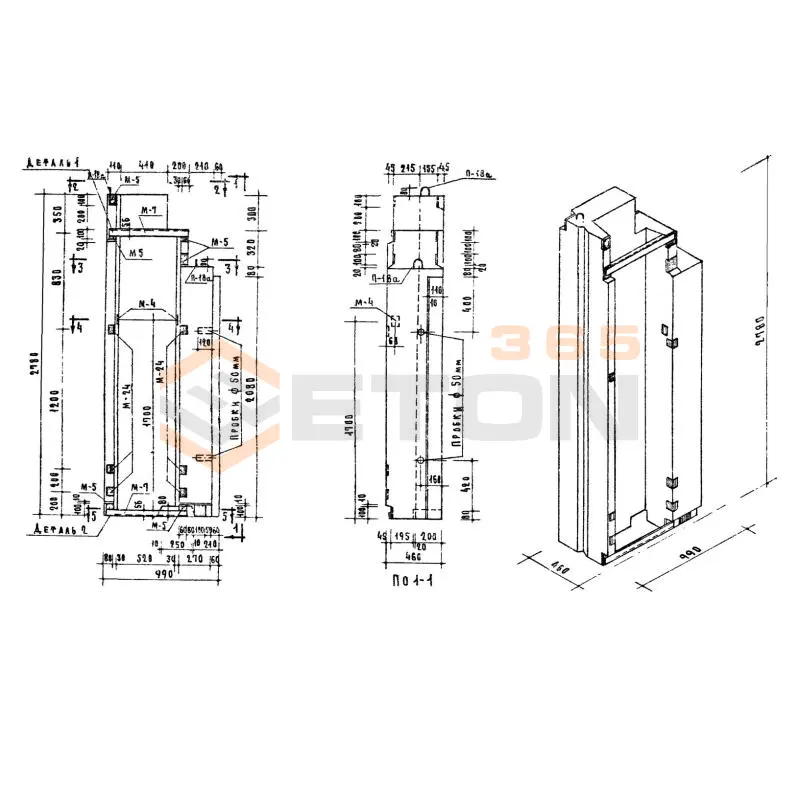

Блоки стеновые Серия 03-05 ВМСО 35
ВМСО 35
Блоки стеновые Серия 03-05
  • Длина 990 мм.
  • Ширина 460 мм.
  • Высота 2780 мм.
  • Вес 1780 кг.
  • Объем бетона 0,713 м3
  • Геометрический объем 1,266 м3
Цена: 6916 руб.
Подробнее

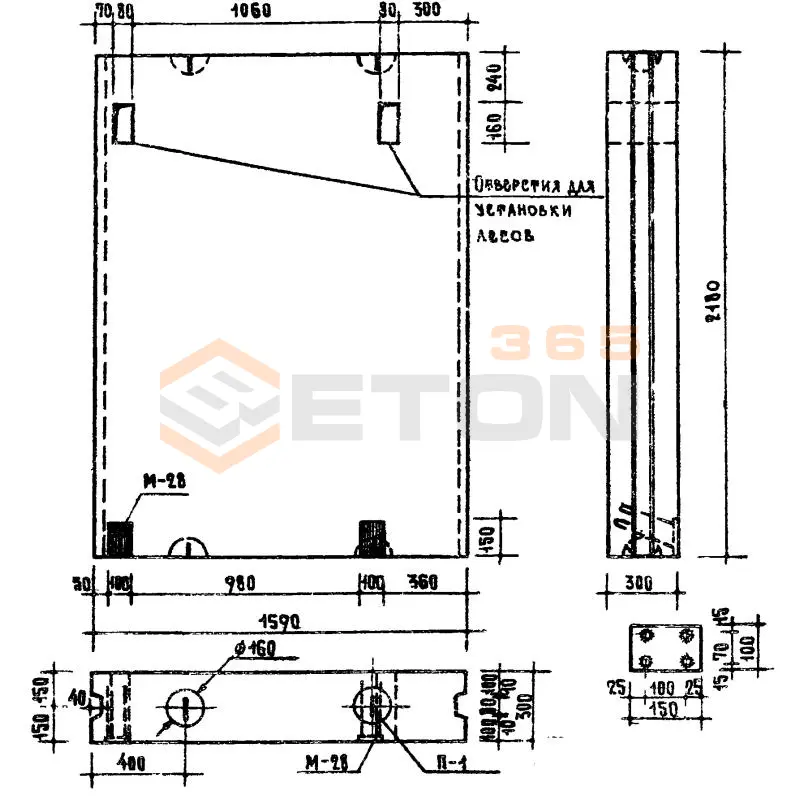

Блоки стеновые Серия 03-05 ВМС 5 г
ВМС 5 г
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 300 мм.
  • Высота 2180 мм.
  • Вес 1417 кг.
  • Объем бетона 1,02 м3
  • Геометрический объем 1,0399 м3
Цена: 9894 руб.
Подробнее

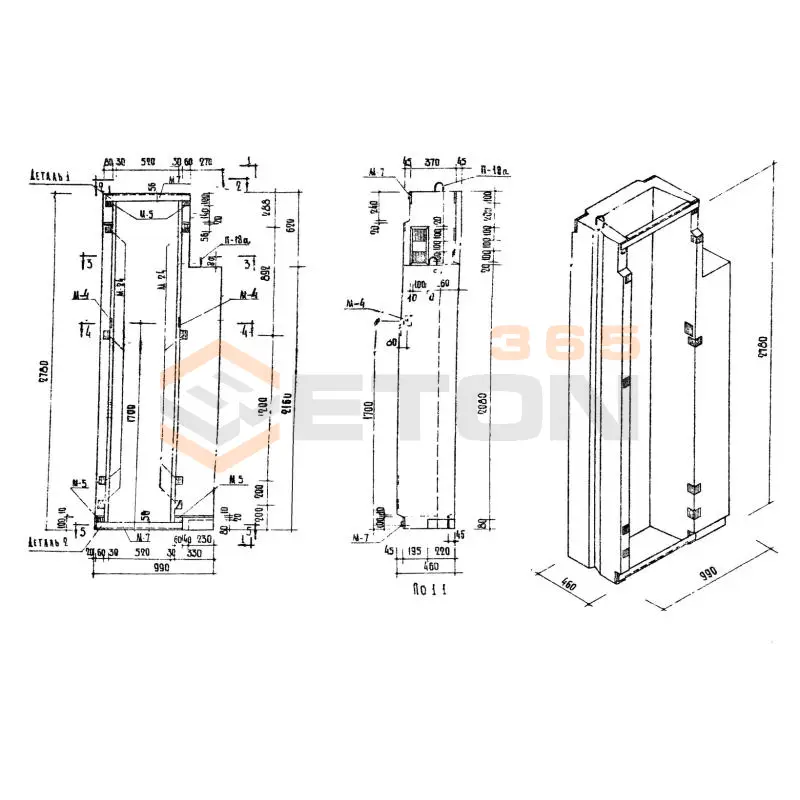

Блоки стеновые Серия 03-05 ВМСО 38
ВМСО 38
Блоки стеновые Серия 03-05
  • Длина 990 мм.
  • Ширина 460 мм.
  • Высота 2780 мм.
  • Вес 1700 кг.
  • Объем бетона 0,682 м3
  • Геометрический объем 1,266 м3
Цена: 6615 руб.
Подробнее

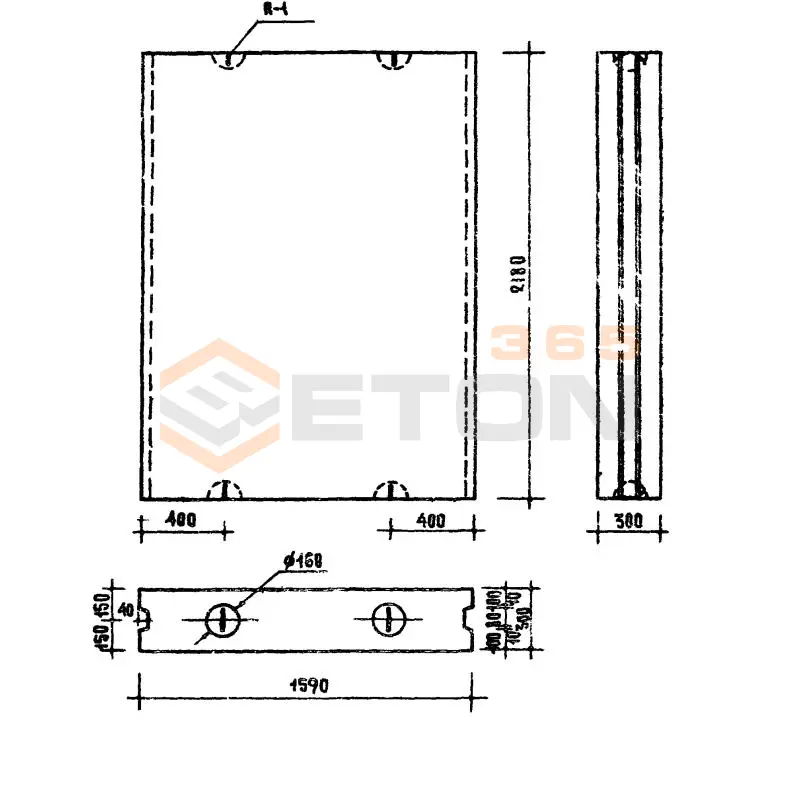

Блоки стеновые Серия 03-05 ВМС 5 с
ВМС 5 с
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 300 мм.
  • Высота 2180 мм.
  • Вес 2255 кг.
  • Объем бетона 1,02 м3
  • Геометрический объем 1,0399 м3
Цена: 9894 руб.
Подробнее

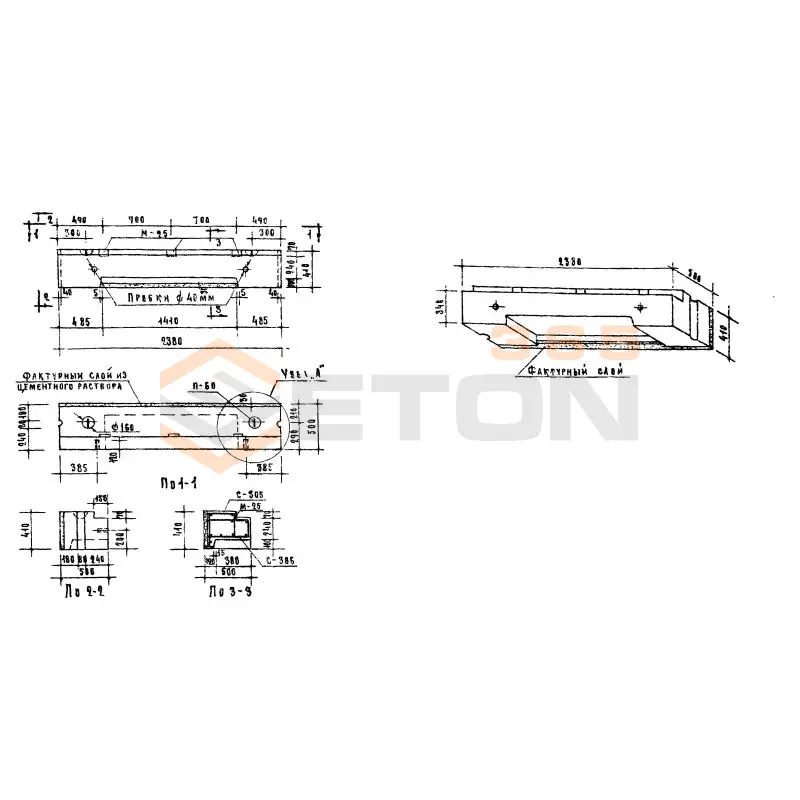

Блоки стеновые Серия 03-05 НМ 26
НМ 26
Блоки стеновые Серия 03-05
  • Длина 2380 мм.
  • Ширина 500 мм.
  • Высота 410 мм.
  • Вес 660 кг.
  • Объем бетона 0,404 м3
  • Геометрический объем 0,4879 м3
Цена: 3919 руб.
Подробнее

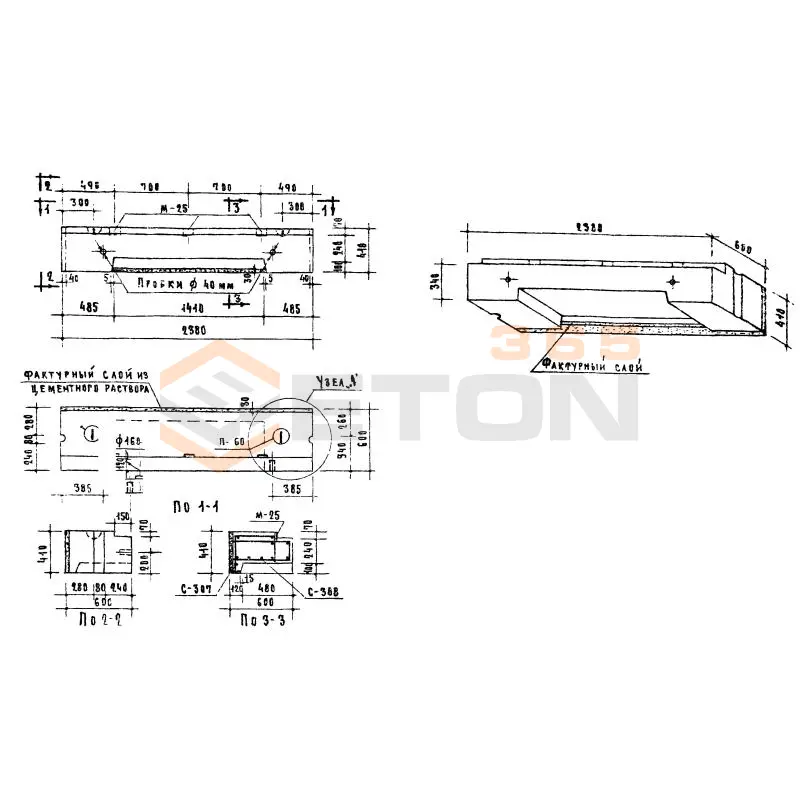

Блоки стеновые Серия 03-05 НМ 26-6
НМ 26-6
Блоки стеновые Серия 03-05
  • Длина 2380 мм.
  • Ширина 600 мм.
  • Высота 410 мм.
  • Вес 984 кг.
  • Объем бетона 0,487 м3
  • Геометрический объем 0,5855 м3
Цена: 4724 руб.
Подробнее

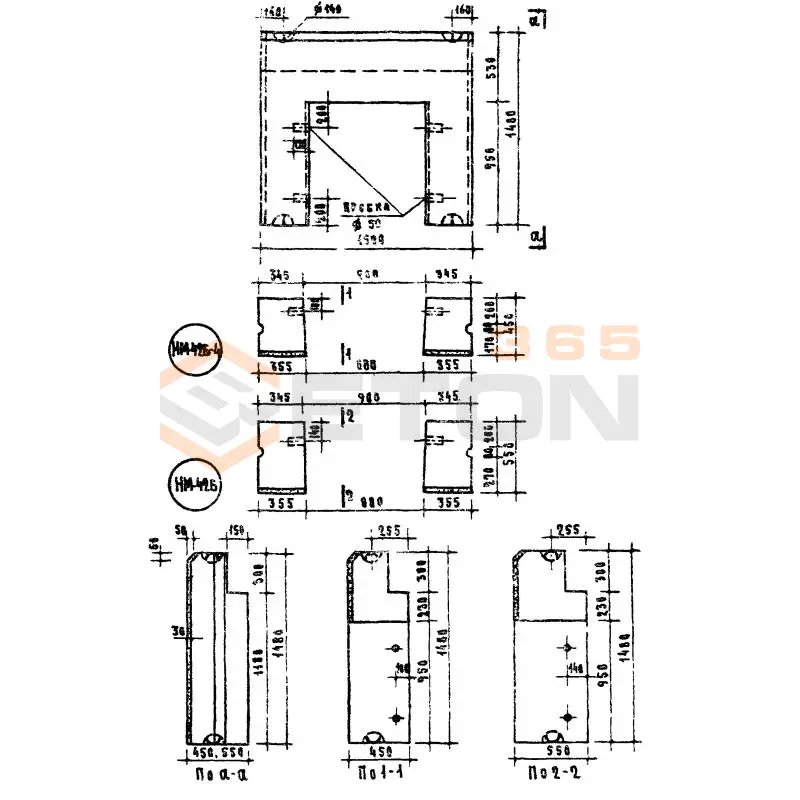

Блоки стеновые Серия 03-05 НМ 42 б
НМ 42 б
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 550 мм.
  • Высота 1480 мм.
  • Вес 1840 кг.
  • Объем бетона 0,698 м3
  • Геометрический объем 1,2943 м3
Цена: 6771 руб.
Подробнее

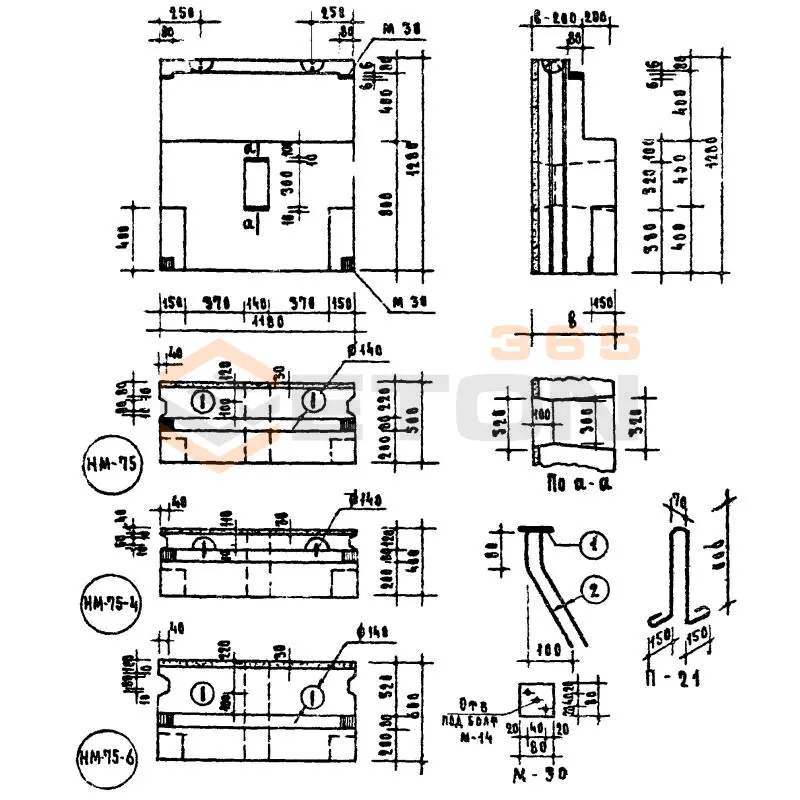

Блоки стеновые Серия 03-05 НМ 75
НМ 75
Блоки стеновые Серия 03-05
  • Длина 1180 мм.
  • Ширина 500 мм.
  • Высота 1280 мм.
  • Вес 1060 кг.
  • Объем бетона 0,606 м3
  • Геометрический объем 0,7552 м3
Цена: 5878 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 42 б-4
НМ 42 б-4
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 450 мм.
  • Высота 1480 мм.
  • Вес 1460 кг.
  • Объем бетона 0,547 м3
  • Геометрический объем 1,0589 м3
Цена: 5306 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 75-4
НМ 75-4
Блоки стеновые Серия 03-05
  • Длина 1180 мм.
  • Ширина 400 мм.
  • Высота 1280 мм.
  • Вес 860 кг.
  • Объем бетона 0,456 м3
  • Геометрический объем 0,6042 м3
Цена: 4423 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 75-6
НМ 75-6
Блоки стеновые Серия 03-05
  • Длина 1180 мм.
  • Ширина 600 мм.
  • Высота 1280 мм.
  • Вес 1325 кг.
  • Объем бетона 0,757 м3
  • Геометрический объем 0,9062 м3
Цена: 7343 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 76
НМ 76
Блоки стеновые Серия 03-05
  • Длина 1580 мм.
  • Ширина 500 мм.
  • Высота 1280 мм.
  • Вес 1450 кг.
  • Объем бетона 0,821 м3
  • Геометрический объем 1,0112 м3
Цена: 7964 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 76-6
НМ 76-6
Блоки стеновые Серия 03-05
  • Длина 1580 мм.
  • Ширина 600 мм.
  • Высота 1280 мм.
  • Вес 1805 кг.
  • Объем бетона 1,023 м3
  • Геометрический объем 1,2134 м3
Цена: 9923 руб.
Подробнее

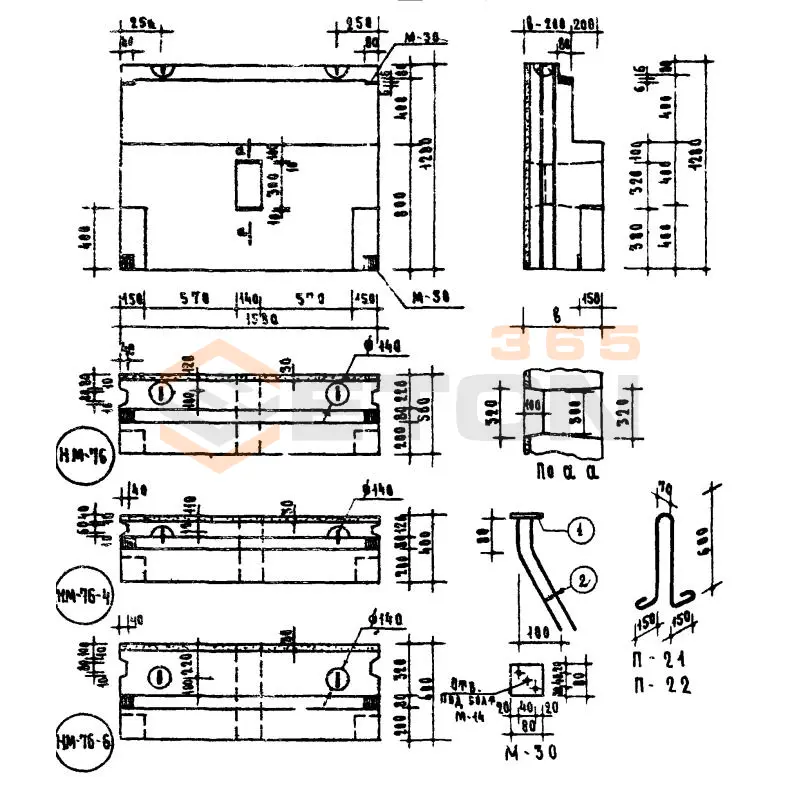

Блоки стеновые Серия 03-05 НМ 76-4
НМ 76-4
Блоки стеновые Серия 03-05
  • Длина 1580 мм.
  • Ширина 400 мм.
  • Высота 1280 мм.
  • Вес 1095 кг.
  • Объем бетона 0,619 м3
  • Геометрический объем 0,809 м3
Цена: 6004 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 77 л
НМ 77 л
Блоки стеновые Серия 03-05
  • Длина 1290 мм.
  • Ширина 500 мм.
  • Высота 1280 мм.
  • Вес 1480 кг.
  • Объем бетона 0,769 м3
  • Геометрический объем 0,8256 м3
Цена: 7459 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 77-6 л
НМ 77-6 л
Блоки стеновые Серия 03-05
  • Длина 1390 мм.
  • Ширина 600 мм.
  • Высота 1280 мм.
  • Вес 1870 кг.
  • Объем бетона 1,029 м3
  • Геометрический объем 1,0675 м3
Цена: 9981 руб.
Подробнее

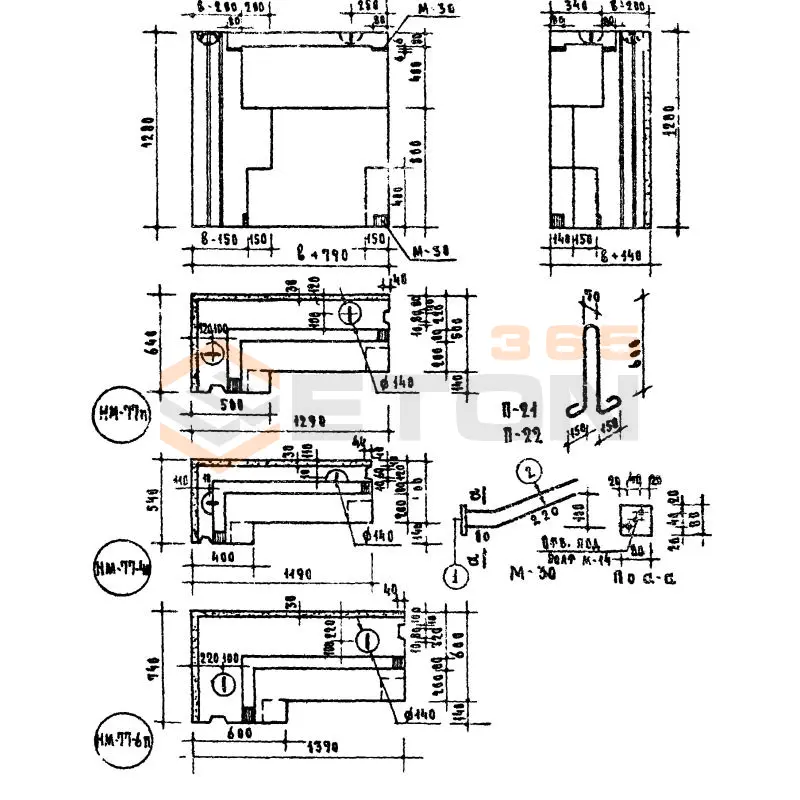

Блоки стеновые Серия 03-05 НМ 77-4 п
НМ 77-4 п
Блоки стеновые Серия 03-05
  • Длина 1190 мм.
  • Ширина 400 мм.
  • Высота 1280 мм.
  • Вес 980 кг.
  • Объем бетона 0,537 м3
  • Геометрический объем 0,6093 м3
Цена: 5209 руб.
Подробнее

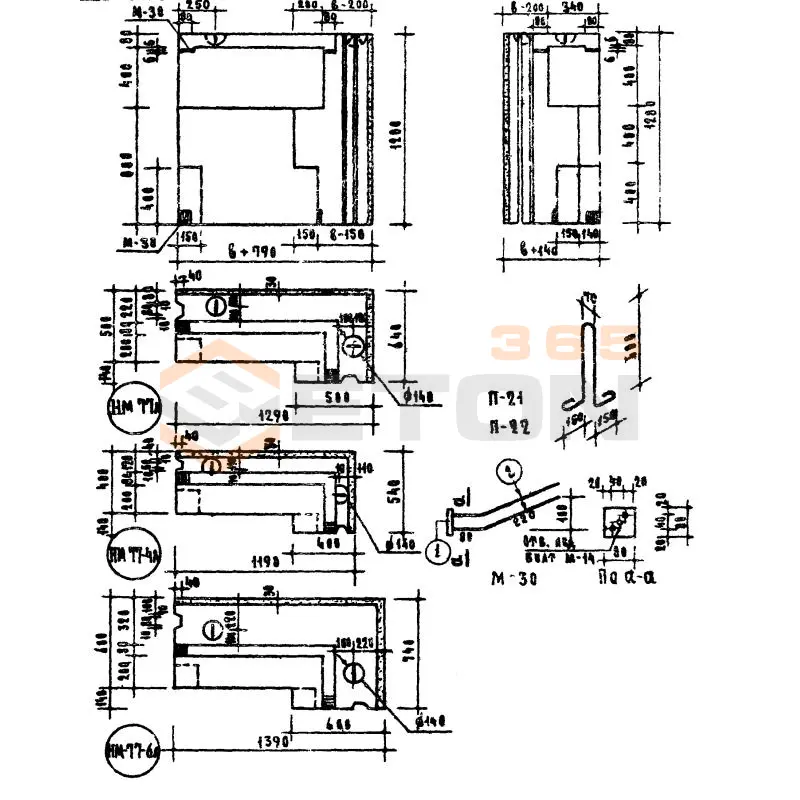

Блоки стеновые Серия 03-05 НМ 77-4 л
НМ 77-4 л
Блоки стеновые Серия 03-05
  • Длина 1190 мм.
  • Ширина 400 мм.
  • Высота 1280 мм.
  • Вес 980 кг.
  • Объем бетона 0,537 м3
  • Геометрический объем 0,6093 м3
Цена: 5209 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 77-6 п
НМ 77-6 п
Блоки стеновые Серия 03-05
  • Длина 1390 мм.
  • Ширина 600 мм.
  • Высота 1280 мм.
  • Вес 1870 кг.
  • Объем бетона 1,029 м3
  • Геометрический объем 1,0675 м3
Цена: 9981 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 77 п
НМ 77 п
Блоки стеновые Серия 03-05
  • Длина 1290 мм.
  • Ширина 500 мм.
  • Высота 1280 мм.
  • Вес 1480 кг.
  • Объем бетона 0,769 м3
  • Геометрический объем 0,8256 м3
Цена: 7459 руб.
Подробнее

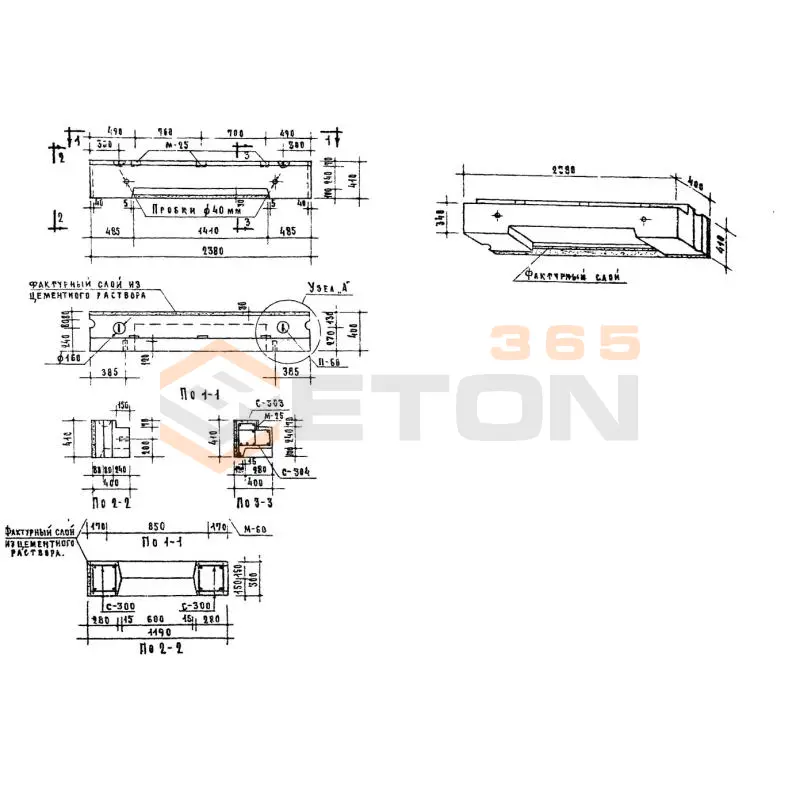

Блоки стеновые Серия 03-05 НМ 26-4
НМ 26-4
Блоки стеновые Серия 03-05
  • Длина 2380 мм.
  • Ширина 400 мм.
  • Высота 410 мм.
  • Вес 470 кг.
  • Объем бетона 0,321 м3
  • Геометрический объем 0,3903 м3
Цена: 3114 руб.
Подробнее

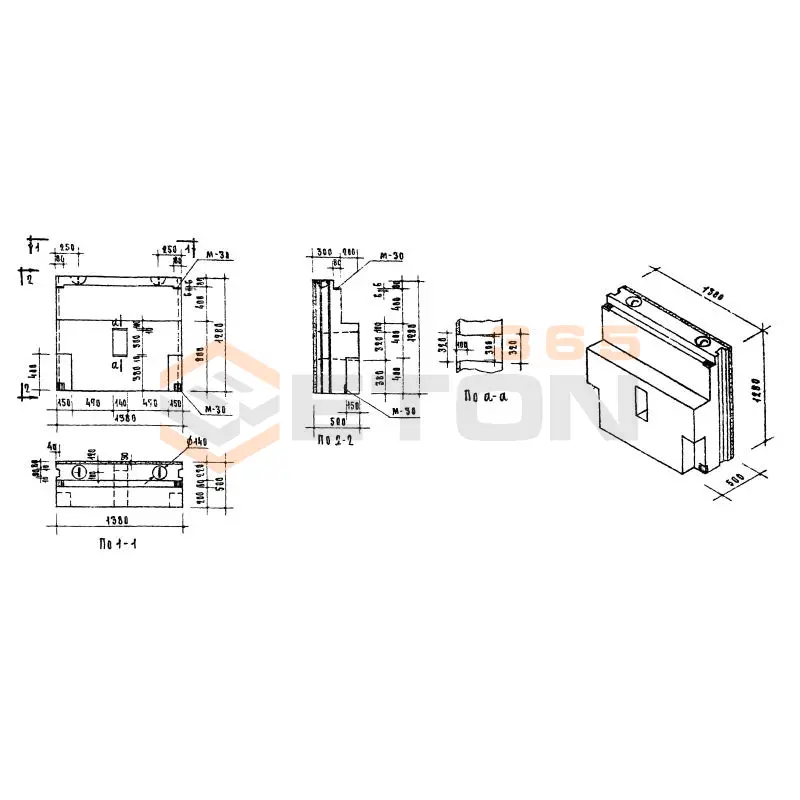

Блоки стеновые Серия 03-05 НМ 78
НМ 78
Блоки стеновые Серия 03-05
  • Длина 1380 мм.
  • Ширина 500 мм.
  • Высота 1280 мм.
  • Вес 1265 кг.
  • Объем бетона 0,718 м3
  • Геометрический объем 0,8832 м3
Цена: 6965 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 86 п
НМ 86 п
Блоки стеновые Серия 03-05
  • Длина 1240 мм.
  • Ширина 500 мм.
  • Высота 500 мм.
  • Вес 470 кг.
  • Объем бетона 0,293 м3
  • Геометрический объем 0,31 м3
Цена: 2842 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 86 л
НМ 86 л
Блоки стеновые Серия 03-05
  • Длина 1240 мм.
  • Ширина 500 мм.
  • Высота 500 мм.
  • Вес 476 кг.
  • Объем бетона 0,293 м3
  • Геометрический объем 0,31 м3
Цена: 2842 руб.
Подробнее

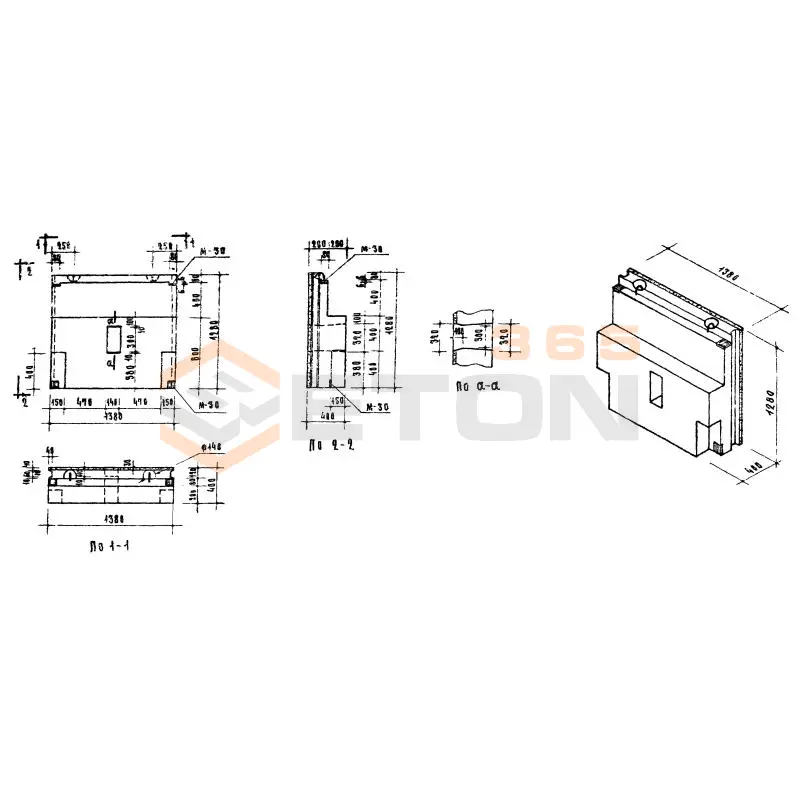

Блоки стеновые Серия 03-05 НМ 78-4
НМ 78-4
Блоки стеновые Серия 03-05
  • Длина 1380 мм.
  • Ширина 400 мм.
  • Высота 1280 мм.
  • Вес 951 кг.
  • Объем бетона 0,54 м3
  • Геометрический объем 0,7066 м3
Цена: 5238 руб.
Подробнее

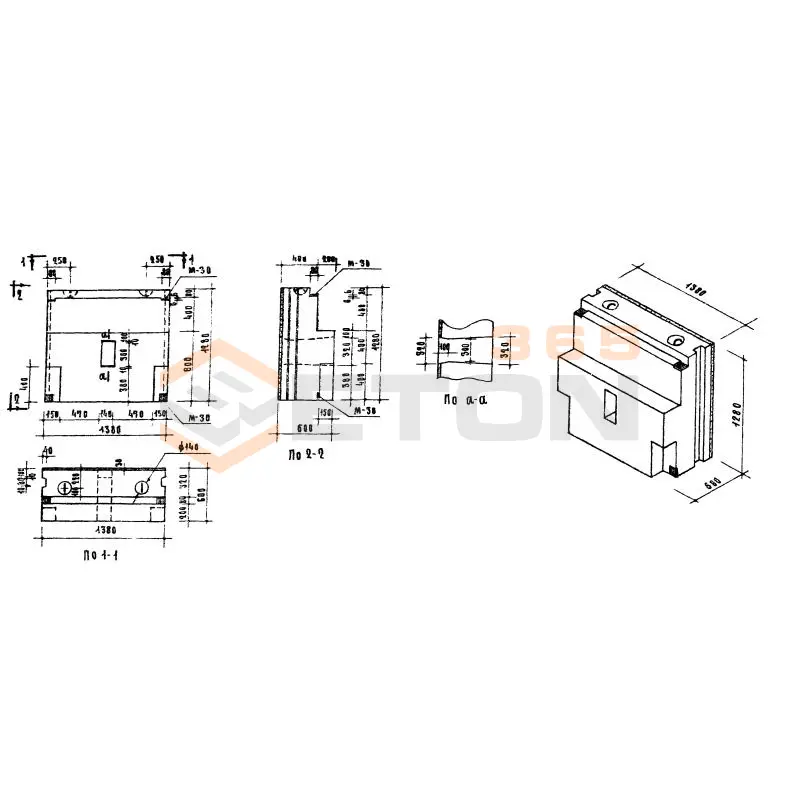

Блоки стеновые Серия 03-05 НМ 78-6
НМ 78-6
Блоки стеновые Серия 03-05
  • Длина 1380 мм.
  • Ширина 600 мм.
  • Высота 1280 мм.
  • Вес 1568 кг.
  • Объем бетона 0,893 м3
  • Геометрический объем 1,0598 м3
Цена: 8662 руб.
Подробнее

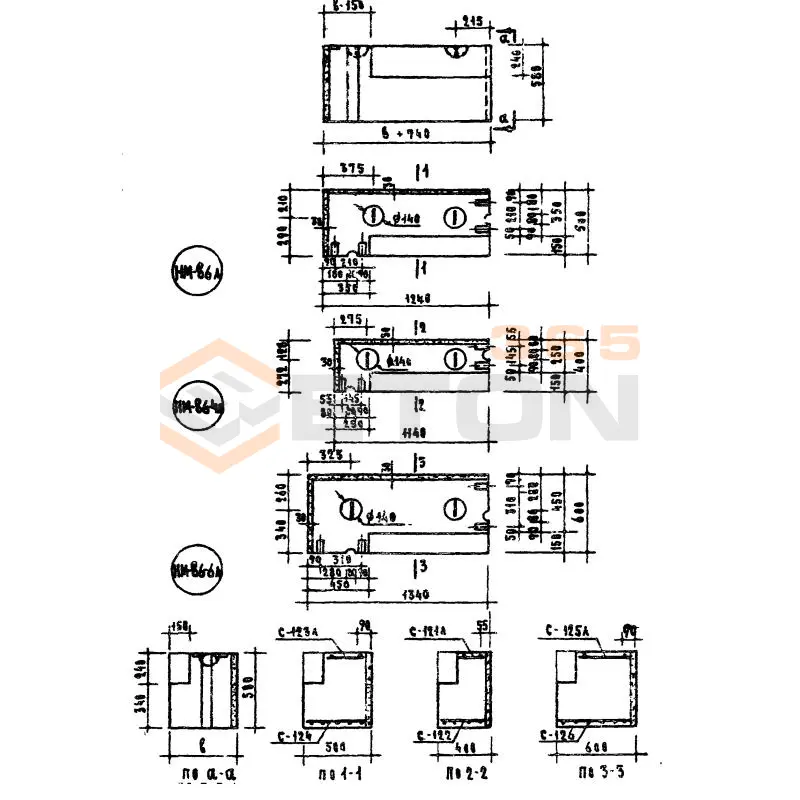

Блоки стеновые Серия 03-05 НМ 86-4 л
НМ 86-4 л
Блоки стеновые Серия 03-05
  • Длина 1140 мм.
  • Ширина 400 мм.
  • Высота 500 мм.
  • Вес 335 кг.
  • Объем бетона 0,201 м3
  • Геометрический объем 0,228 м3
Цена: 1950 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 86-6 л
НМ 86-6 л
Блоки стеновые Серия 03-05
  • Длина 1340 мм.
  • Ширина 600 мм.
  • Высота 500 мм.
  • Вес 820 кг.
  • Объем бетона 0,396 м3
  • Геометрический объем 0,402 м3
Цена: 3841 руб.
Подробнее

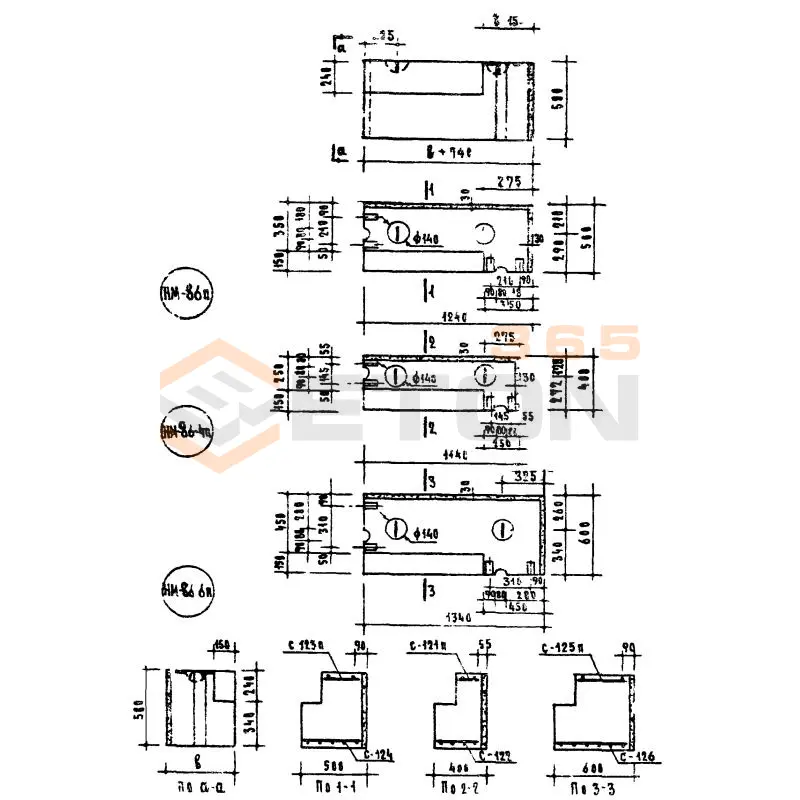

Блоки стеновые Серия 03-05 НМ 86-4 п
НМ 86-4 п
Блоки стеновые Серия 03-05
  • Длина 1140 мм.
  • Ширина 400 мм.
  • Высота 500 мм.
  • Вес 335 кг.
  • Объем бетона 0,201 м3
  • Геометрический объем 0,228 м3
Цена: 1950 руб.
Подробнее
Блоки стеновые Серия 03-05 НМ 86-6 п
НМ 86-6 п
Блоки стеновые Серия 03-05
  • Длина 1340 мм.
  • Ширина 600 мм.
  • Высота 500 мм.
  • Вес 820 кг.
  • Объем бетона 0,396 м3
  • Геометрический объем 0,402 м3
Цена: 3841 руб.
Подробнее

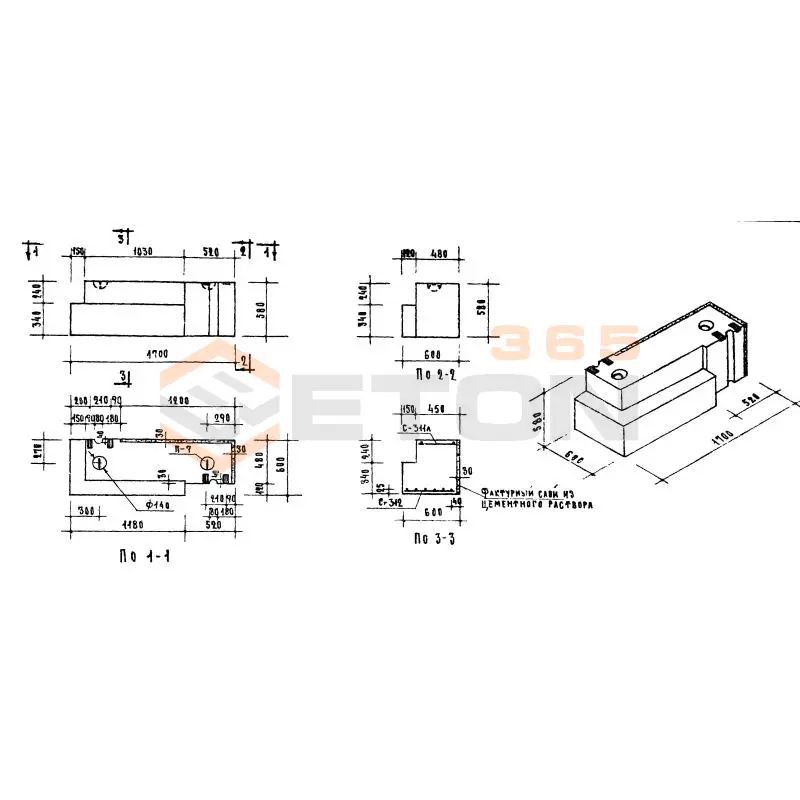

Блоки стеновые Серия 03-05 НМ 87 л
НМ 87 л
Блоки стеновые Серия 03-05
  • Длина 1700 мм.
  • Ширина 600 мм.
  • Высота 580 мм.
  • Вес 800 кг.
  • Объем бетона 0,493 м3
  • Геометрический объем 0,5916 м3
Цена: 4782 руб.
Подробнее

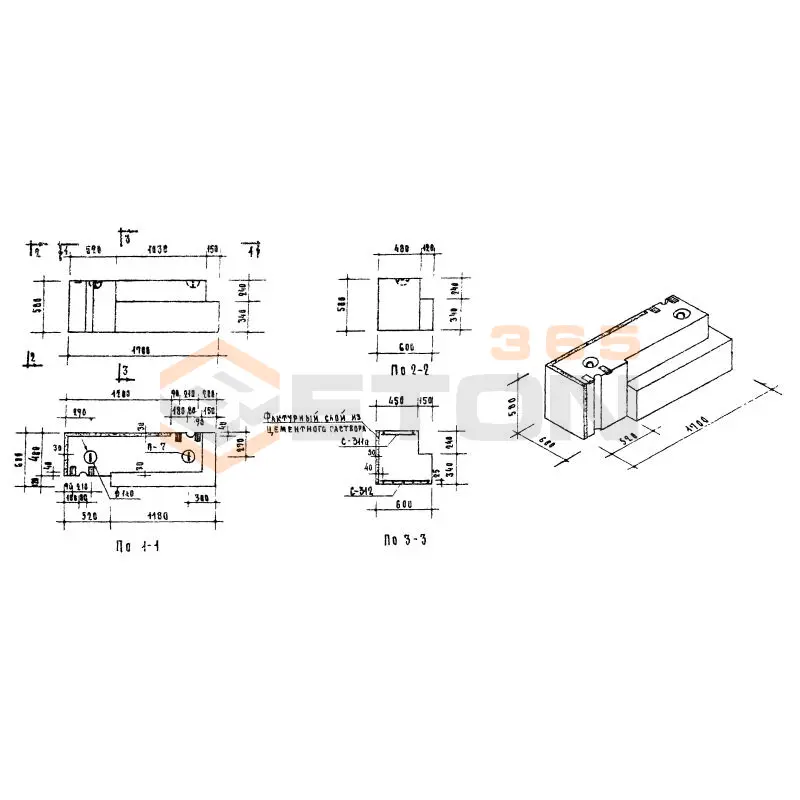

Блоки стеновые Серия 03-05 НМ 87 п
НМ 87 п
Блоки стеновые Серия 03-05
  • Длина 1700 мм.
  • Ширина 600 мм.
  • Высота 580 мм.
  • Вес 800 кг.
  • Объем бетона 0,493 м3
  • Геометрический объем 0,5916 м3
Цена: 4782 руб.
Подробнее

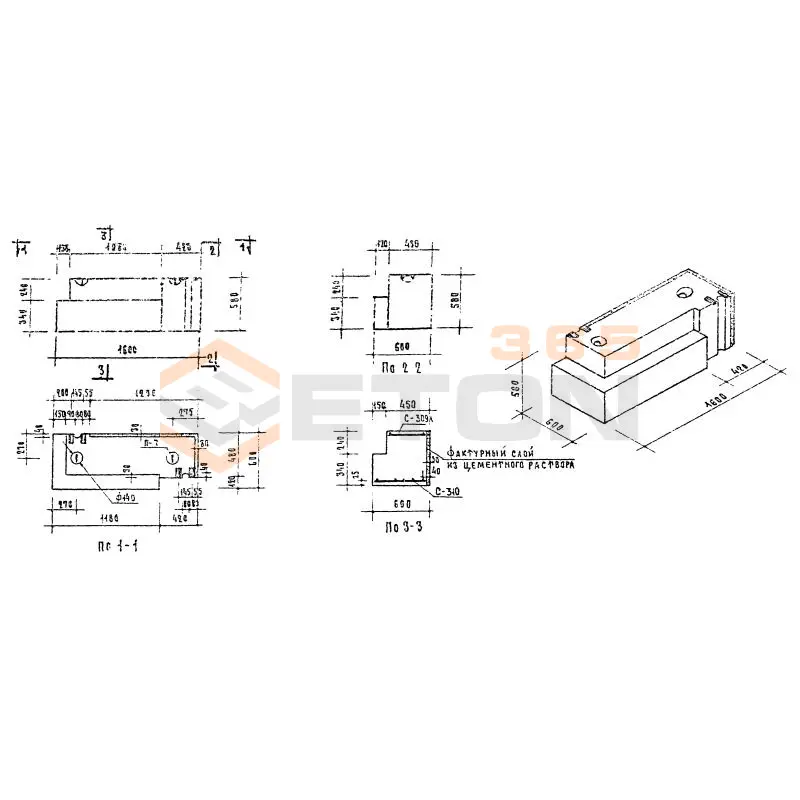

Блоки стеновые Серия 03-05 НМ 87-4 л
НМ 87-4 л
Блоки стеновые Серия 03-05
  • Длина 1600 мм.
  • Ширина 600 мм.
  • Высота 580 мм.
  • Вес 668 кг.
  • Объем бетона 0,465 м3
  • Геометрический объем 0,5568 м3
Цена: 4511 руб.
Подробнее

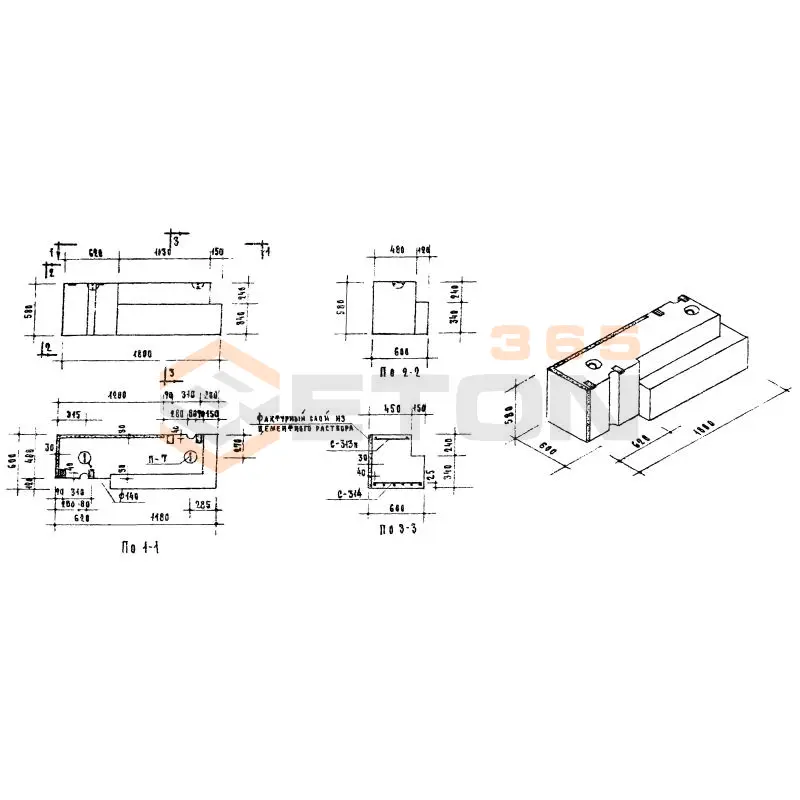

Блоки стеновые Серия 03-05 НМ 87-6 п
НМ 87-6 п
Блоки стеновые Серия 03-05
  • Длина 1800 мм.
  • Ширина 600 мм.
  • Высота 580 мм.
  • Вес 944 кг.
  • Объем бетона 0,521 м3
  • Геометрический объем 0,6264 м3
Цена: 5054 руб.
Подробнее

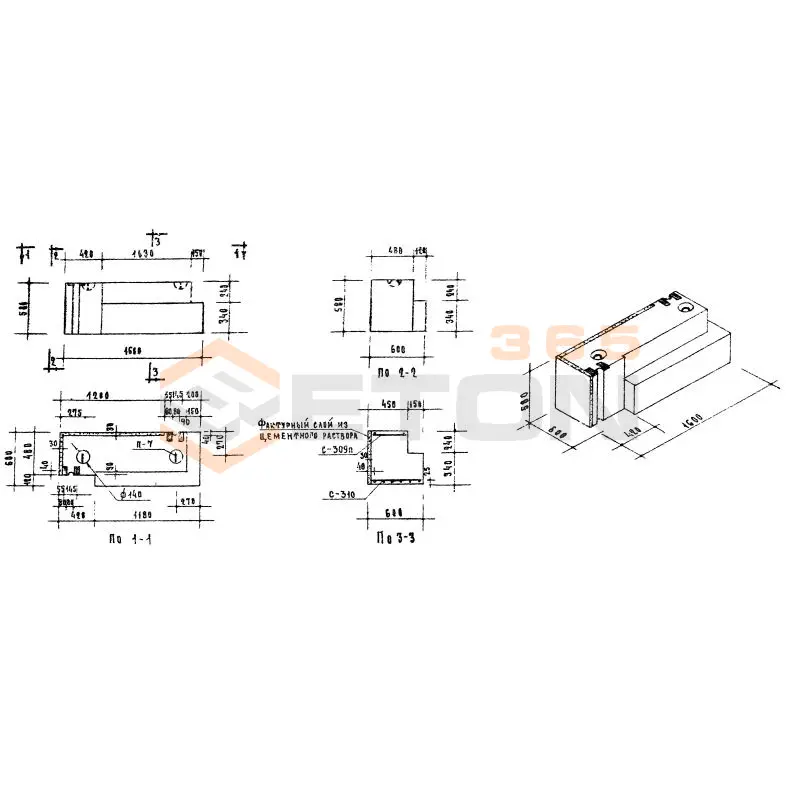

Блоки стеновые Серия 03-05 НМ 87-4 п
НМ 87-4 п
Блоки стеновые Серия 03-05
  • Длина 1600 мм.
  • Ширина 600 мм.
  • Высота 580 мм.
  • Вес 668 кг.
  • Объем бетона 0,465 м3
  • Геометрический объем 0,5568 м3
Цена: 4511 руб.
Подробнее

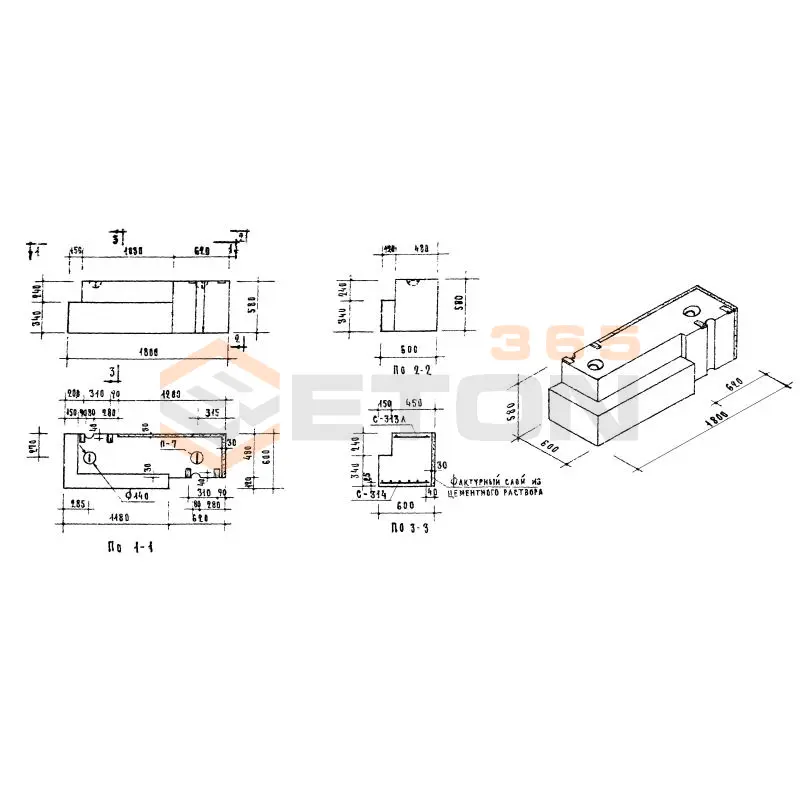

Блоки стеновые Серия 03-05 НМ 87-6 л
НМ 87-6 л
Блоки стеновые Серия 03-05
  • Длина 1800 мм.
  • Ширина 600 мм.
  • Высота 580 мм.
  • Вес 944 кг.
  • Объем бетона 0,521 м3
  • Геометрический объем 0,6264 м3
Цена: 5054 руб.
Подробнее

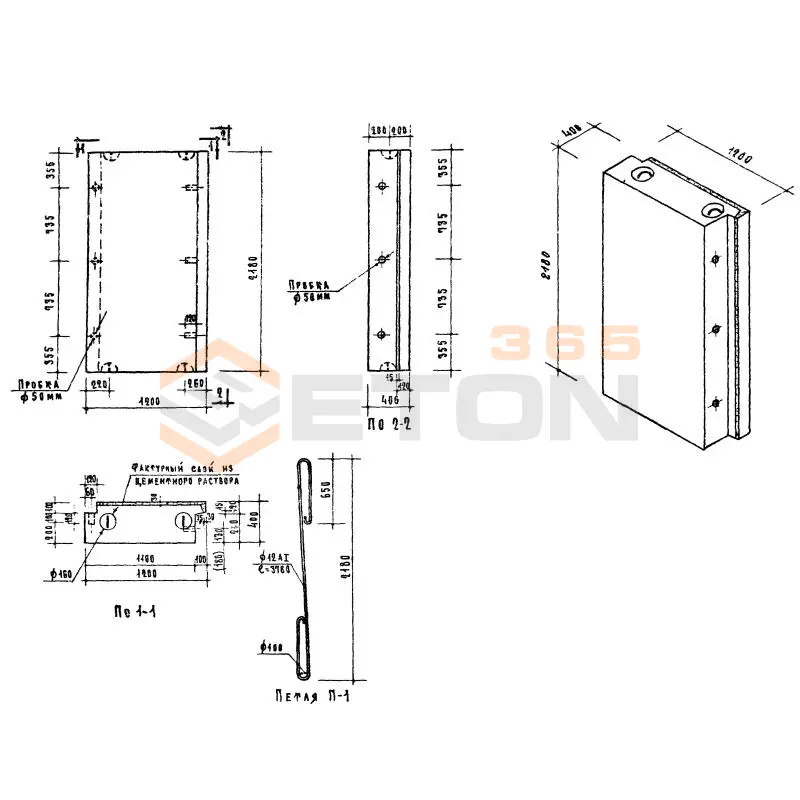

Блоки стеновые Серия 03-05 НМС 10-4
НМС 10-4
Блоки стеновые Серия 03-05
  • Длина 1200 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 1380 кг.
  • Объем бетона 0,954 м3
  • Геометрический объем 1,0464 м3
Цена: 9254 руб.
Подробнее

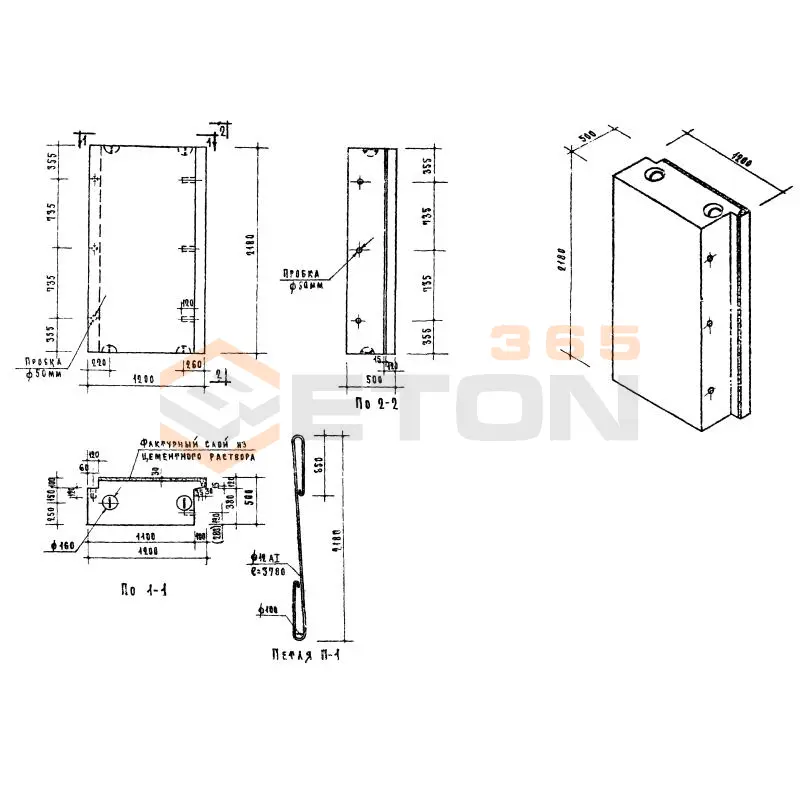

Блоки стеновые Серия 03-05 НМС 10
НМС 10
Блоки стеновые Серия 03-05
  • Длина 1200 мм.
  • Ширина 500 мм.
  • Высота 2180 мм.
  • Вес 1942 кг.
  • Объем бетона 1,194 м3
  • Геометрический объем 1,308 м3
Цена: 11582 руб.
Подробнее

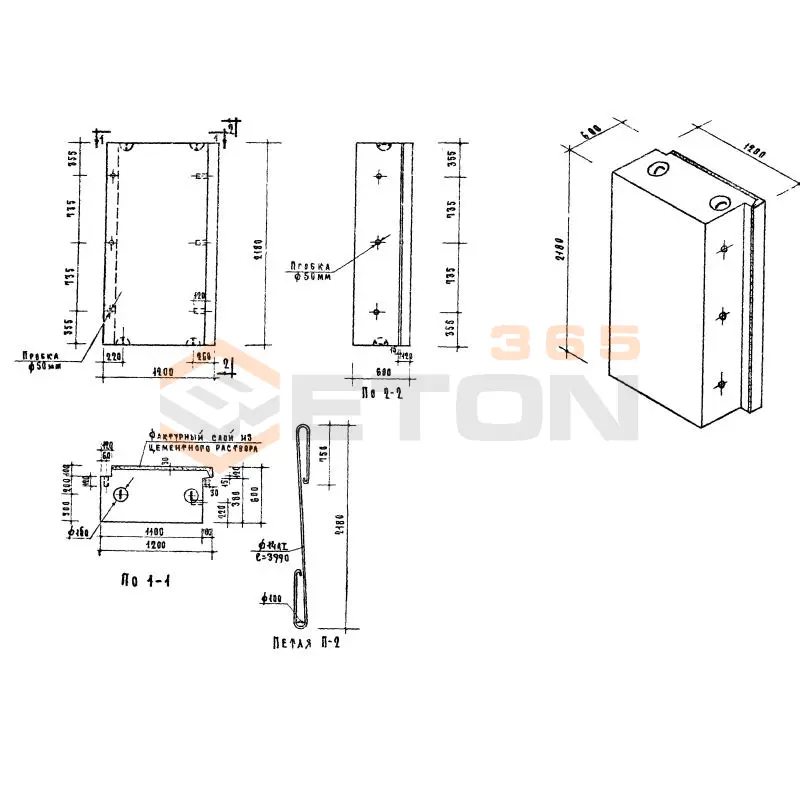

Блоки стеновые Серия 03-05 НМС 10-6
НМС 10-6
Блоки стеновые Серия 03-05
  • Длина 1200 мм.
  • Ширина 600 мм.
  • Высота 2180 мм.
  • Вес 2597 кг.
  • Объем бетона 1,434 м3
  • Геометрический объем 1,5696 м3
Цена: 13910 руб.
Подробнее

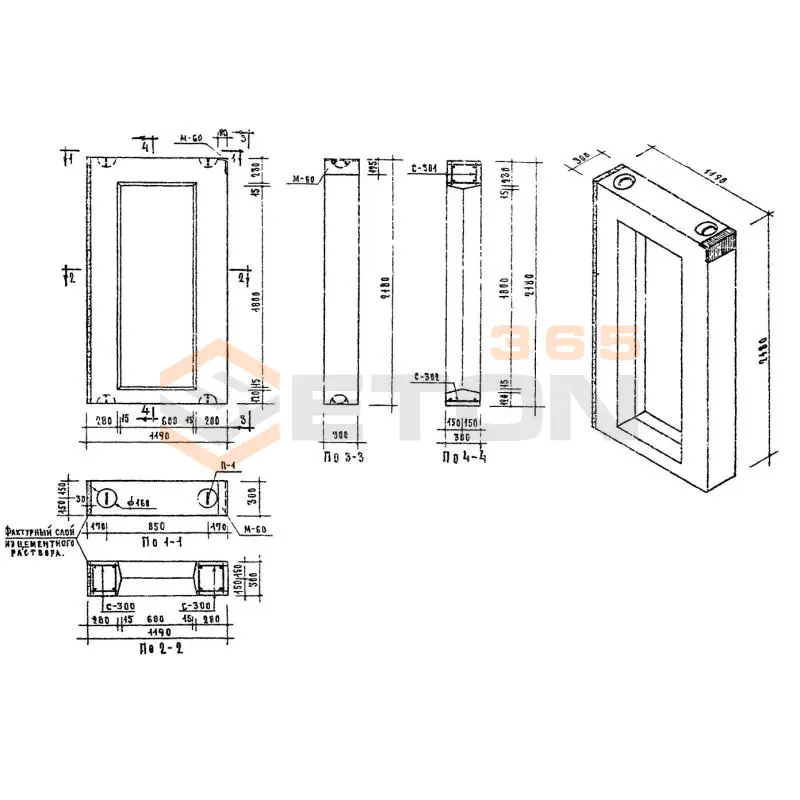

Блоки стеновые Серия 03-05 НМС 18
НМС 18
Блоки стеновые Серия 03-05
  • Длина 1190 мм.
  • Ширина 300 мм.
  • Высота 2180 мм.
  • Вес 795 кг.
  • Объем бетона 0,439 м3
  • Геометрический объем 0,7783 м3
Цена: 4258 руб.
Подробнее

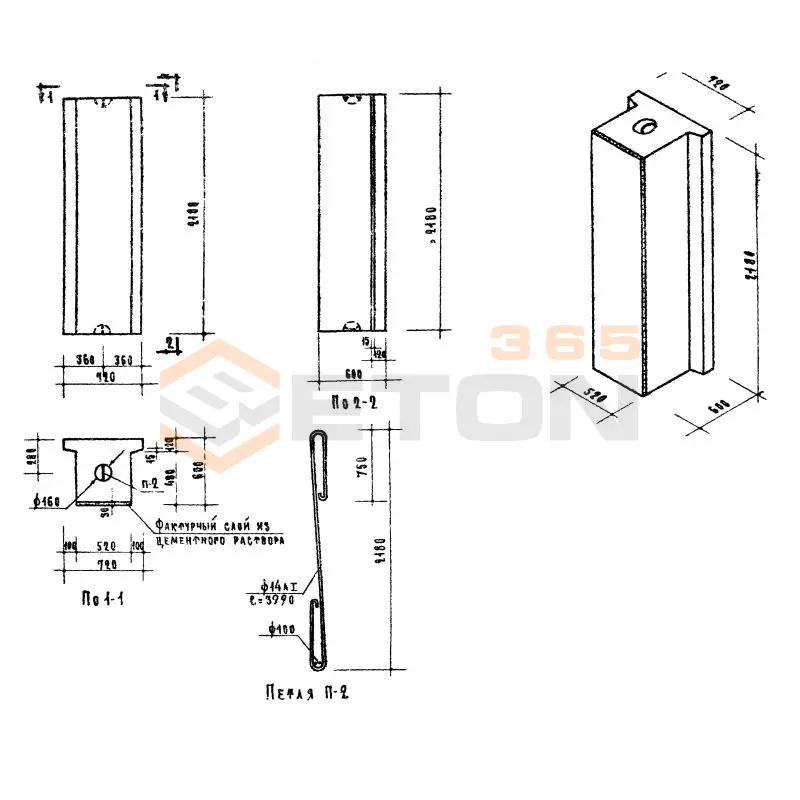

Блоки стеновые Серия 03-05 НМС 17
НМС 17
Блоки стеновые Серия 03-05
  • Длина 720 мм.
  • Ширина 600 мм.
  • Высота 2180 мм.
  • Вес 1378 кг.
  • Объем бетона 0,27 м3
  • Геометрический объем 0,9418 м3
Цена: 2619 руб.
Подробнее

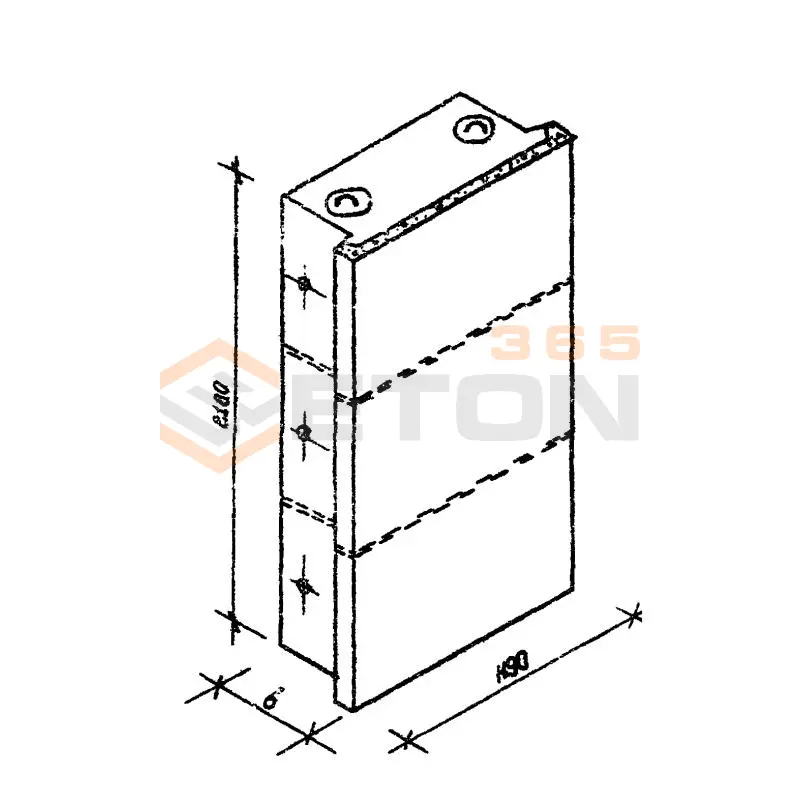

Блоки стеновые Серия 03-05 НМС 2 с
НМС 2 с
Блоки стеновые Серия 03-05
  • Длина 1190 мм.
  • Ширина 500 мм.
  • Высота 2180 мм.
  • Вес 1640 кг.
  • Объем бетона 1,035 м3
  • Геометрический объем 1,2971 м3
Цена: 10040 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 2 с6
НМС 2 с6
Блоки стеновые Серия 03-05
  • Длина 1190 мм.
  • Ширина 600 мм.
  • Высота 2180 мм.
  • Вес 1940 кг.
  • Объем бетона 1,252 м3
  • Геометрический объем 1,5565 м3
Цена: 12144 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 2 с4
НМС 2 с4
Блоки стеновые Серия 03-05
  • Длина 1190 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 1340 кг.
  • Объем бетона 0,822 м3
  • Геометрический объем 1,0377 м3
Цена: 7973 руб.
Подробнее

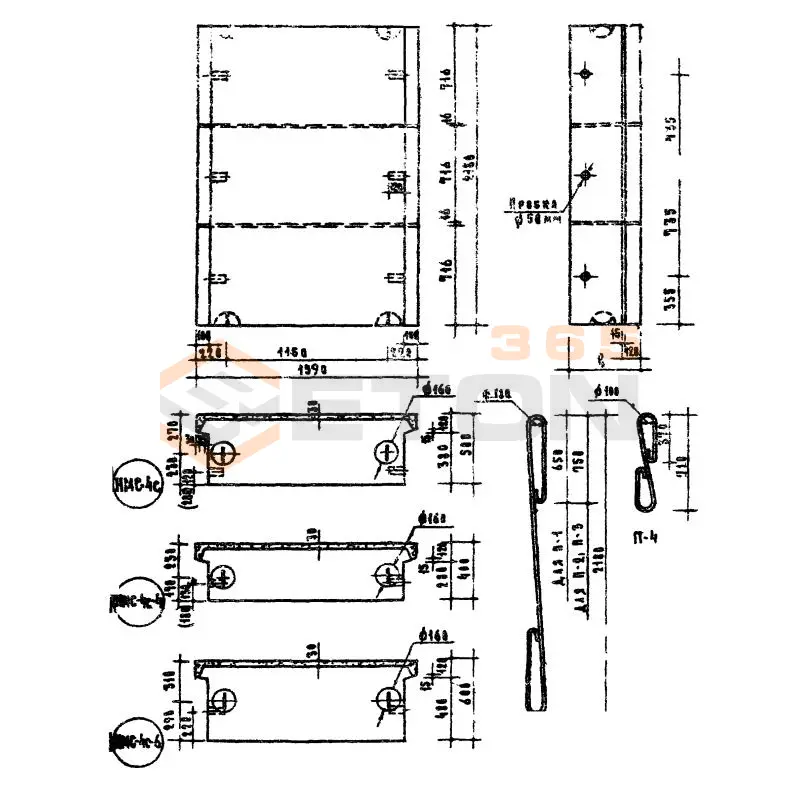

Блоки стеновые Серия 03-05 НМС 4 с
НМС 4 с
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 500 мм.
  • Высота 2180 мм.
  • Вес 2270 кг.
  • Объем бетона 1,448 м3
  • Геометрический объем 1,7331 м3
Цена: 14046 руб.
Подробнее

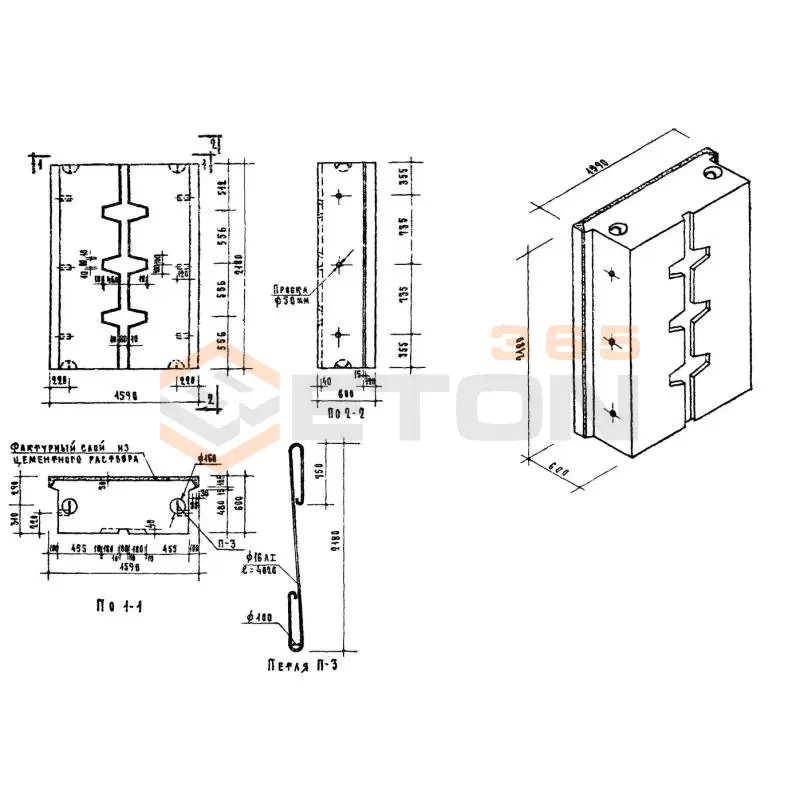

Блоки стеновые Серия 03-05 НМС 4 са6
НМС 4 са6
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 600 мм.
  • Высота 2180 мм.
  • Вес 3352 кг.
  • Объем бетона 1,849 м3
  • Геометрический объем 2,0797 м3
Цена: 17935 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 4 с4
НМС 4 с4
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 1840 кг.
  • Объем бетона 1,141 м3
  • Геометрический объем 1,3865 м3
Цена: 11068 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 4 с6
НМС 4 с6
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 600 мм.
  • Высота 2180 мм.
  • Вес 2640 кг.
  • Объем бетона 1,871 м3
  • Геометрический объем 2,0797 м3
Цена: 18149 руб.
Подробнее

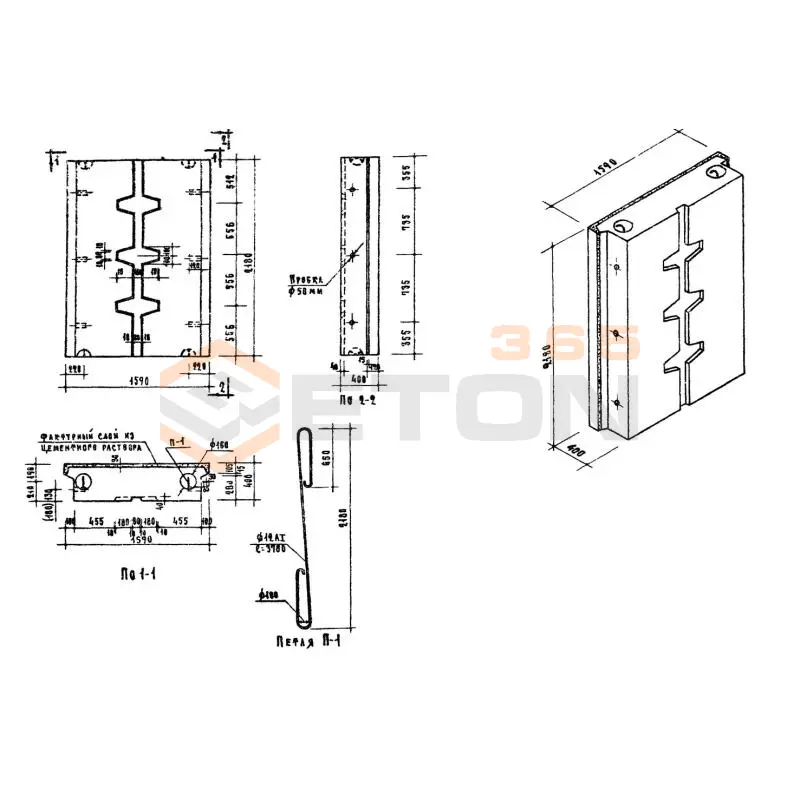

Блоки стеновые Серия 03-05 НМС 4 са4
НМС 4 са4
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 1812 кг.
  • Объем бетона 1,243 м3
  • Геометрический объем 1,3865 м3
Цена: 12057 руб.
Подробнее

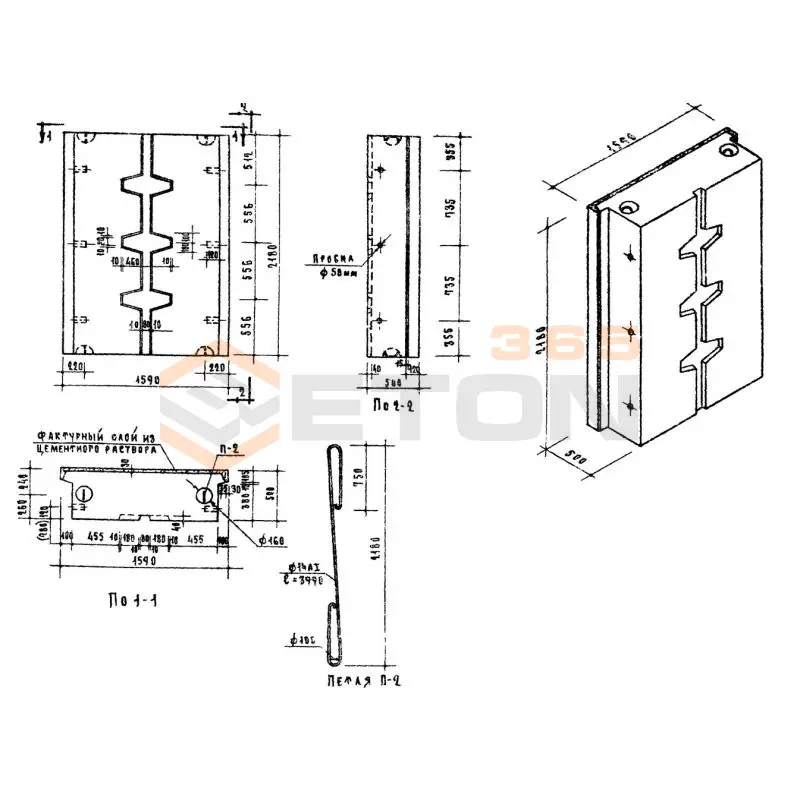

Блоки стеновые Серия 03-05 НМС 4 са
НМС 4 са
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 500 мм.
  • Высота 2180 мм.
  • Вес 2522 кг.
  • Объем бетона 1,546 м3
  • Геометрический объем 1,7331 м3
Цена: 14996 руб.
Подробнее

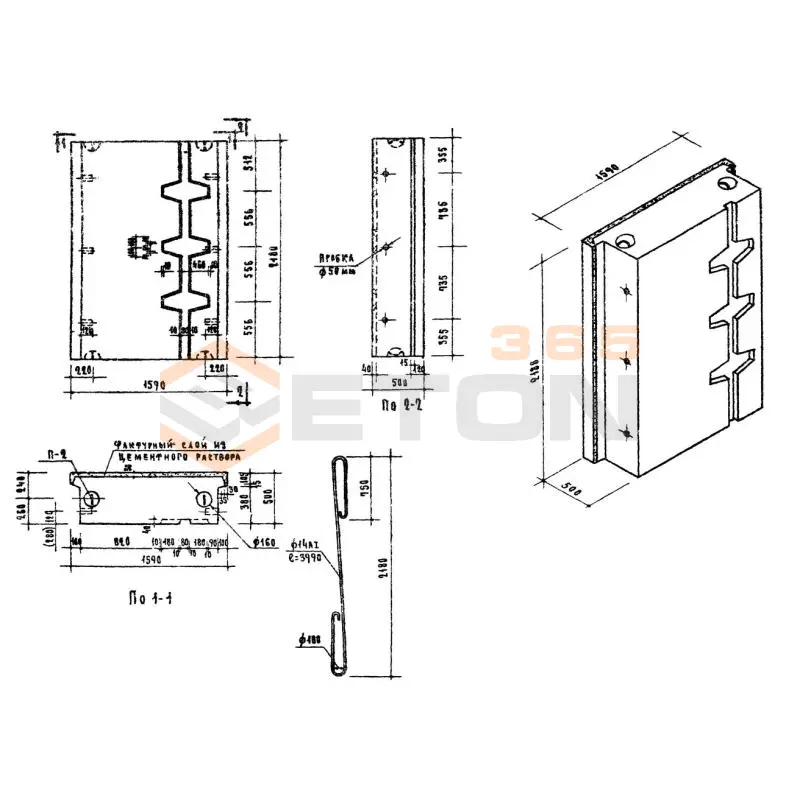

Блоки стеновые Серия 03-05 НМС 4 сб
НМС 4 сб
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 500 мм.
  • Высота 2180 мм.
  • Вес 2522 кг.
  • Объем бетона 1,546 м3
  • Геометрический объем 1,7331 м3
Цена: 14996 руб.
Подробнее

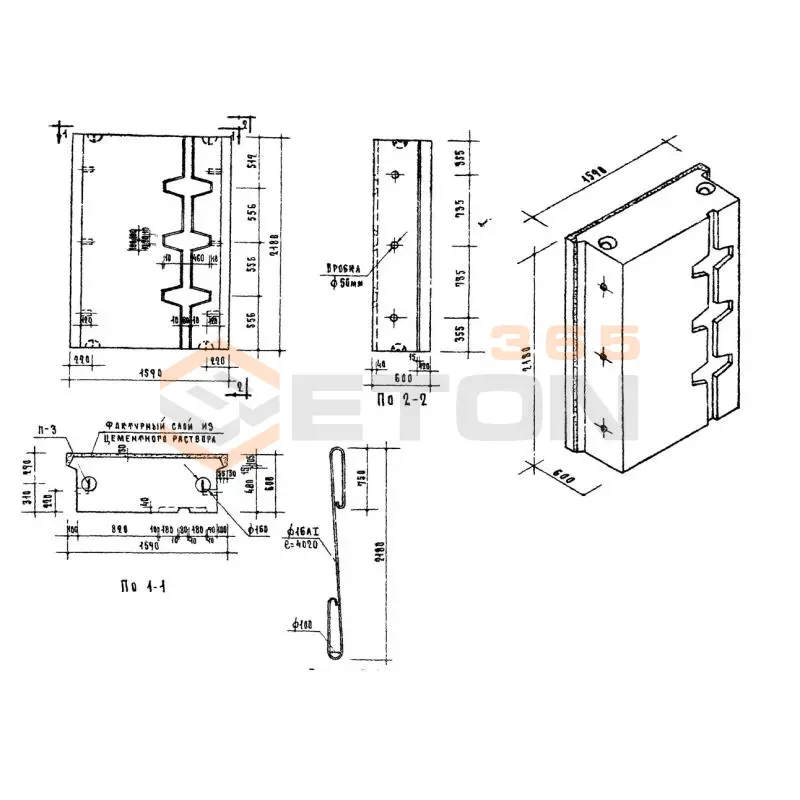

Блоки стеновые Серия 03-05 НМС 4 сб6
НМС 4 сб6
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 600 мм.
  • Высота 2180 мм.
  • Вес 3352 кг.
  • Объем бетона 1,8 м3
  • Геометрический объем 2,0797 м3
Цена: 17460 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 5 с4
НМС 5 с4
Блоки стеновые Серия 03-05
  • Длина 990 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 1270 кг.
  • Объем бетона 0,754 м3
  • Геометрический объем 0,8633 м3
Цена: 7314 руб.
Подробнее

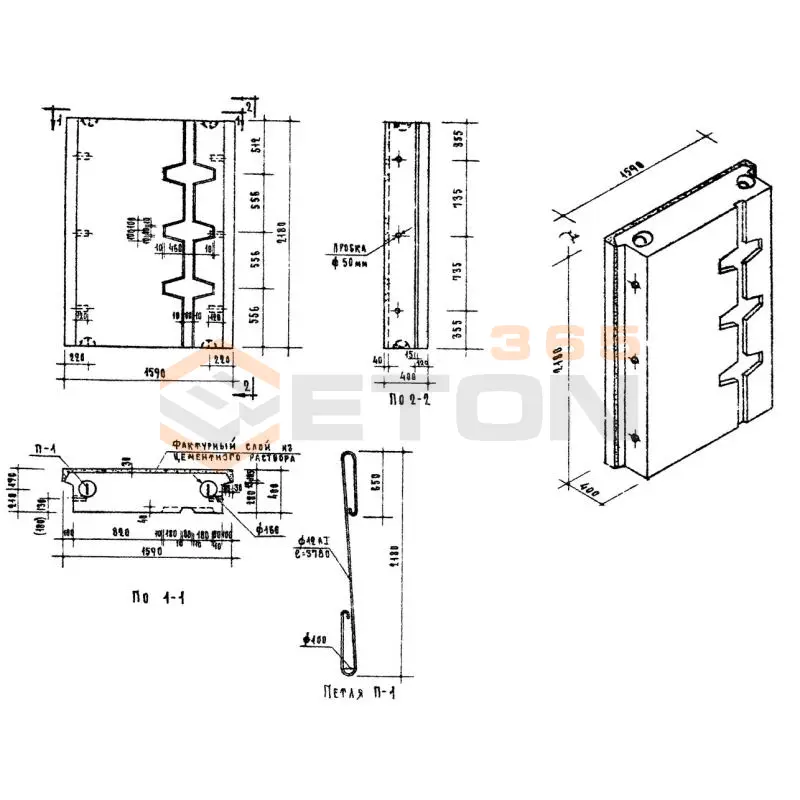

Блоки стеновые Серия 03-05 НМС 4 сб4
НМС 4 сб4
Блоки стеновые Серия 03-05
  • Длина 1590 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 1812 кг.
  • Объем бетона 1,243 м3
  • Геометрический объем 1,3865 м3
Цена: 12057 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 5 с6
НМС 5 с6
Блоки стеновые Серия 03-05
  • Длина 1190 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 2150 кг.
  • Объем бетона 1,395 м3
  • Геометрический объем 1,0377 м3
Цена: 13532 руб.
Подробнее

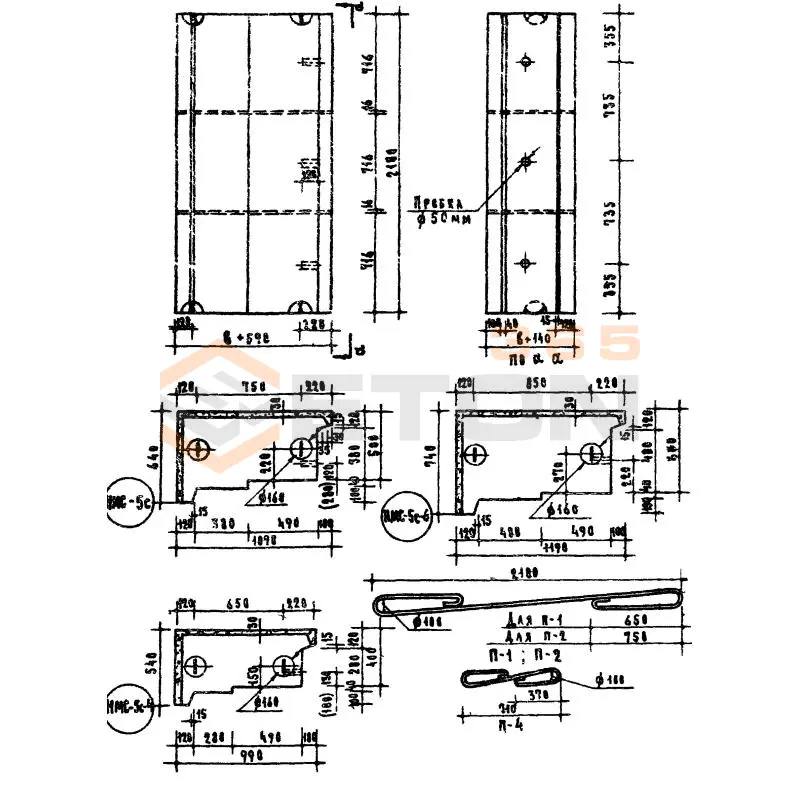

Блоки стеновые Серия 03-05 НМС 5 с
НМС 5 с
Блоки стеновые Серия 03-05
  • Длина 1090 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 1710 кг.
  • Объем бетона 1,053 м3
  • Геометрический объем 0,9505 м3
Цена: 10214 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 8 с
НМС 8 с
Блоки стеновые Серия 03-05
  • Длина 1990 мм.
  • Ширина 500 мм.
  • Высота 2180 мм.
  • Вес 2590 кг.
  • Объем бетона 1,387 м3
  • Геометрический объем 2,1691 м3
Цена: 13454 руб.
Подробнее

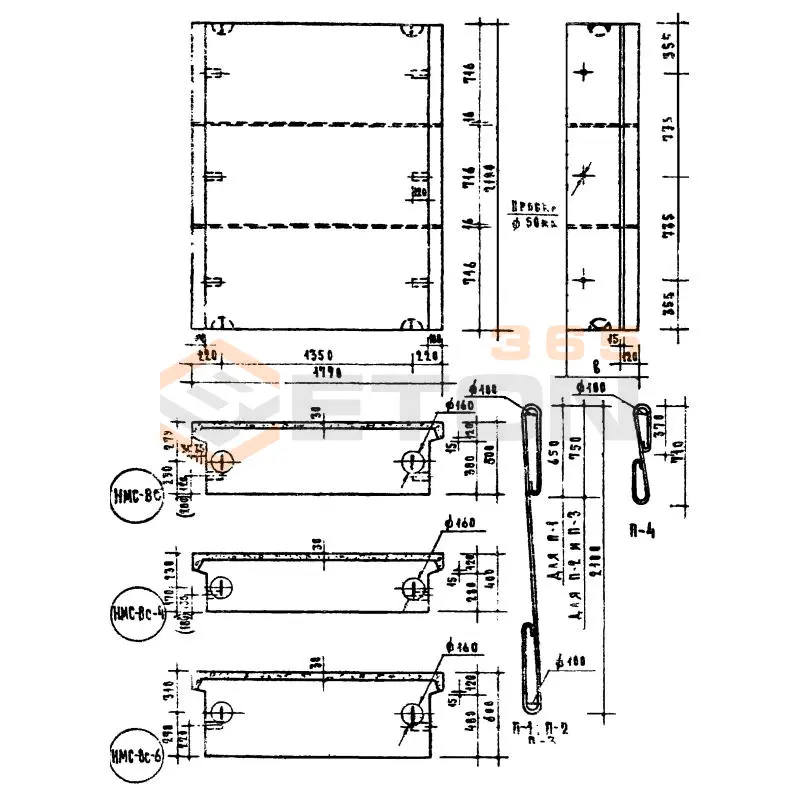

Блоки стеновые Серия 03-05 НМС 8 с4
НМС 8 с4
Блоки стеновые Серия 03-05
  • Длина 1990 мм.
  • Ширина 400 мм.
  • Высота 2180 мм.
  • Вес 2090 кг.
  • Объем бетона 1,303 м3
  • Геометрический объем 1,7353 м3
Цена: 12639 руб.
Подробнее
Блоки стеновые Серия 03-05 НМС 8 с6
НМС 8 с6
Блоки стеновые Серия 03-05
  • Длина 1990 мм.
  • Ширина 600 мм.
  • Высота 2180 мм.
  • Вес 3865 кг.
  • Объем бетона 1,999 м3
  • Геометрический объем 2,6029 м3
Цена: 19390 руб.
Подробнее

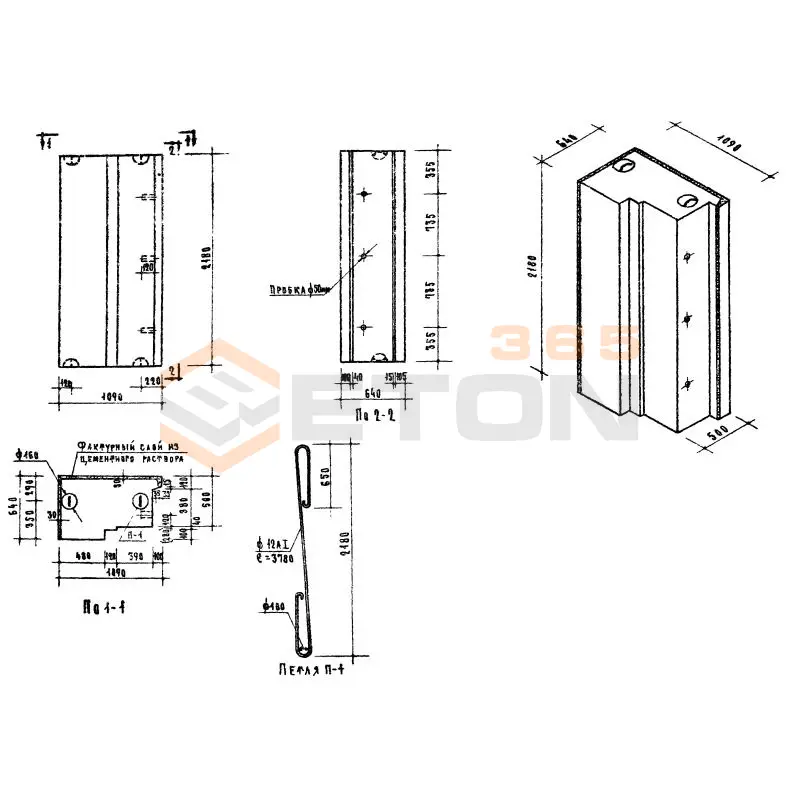

Блоки стеновые Серия 03-05 НМС 9
НМС 9
Блоки стеновые Серия 03-05
  • Длина 1090 мм.
  • Ширина 640 мм.
  • Высота 2180 мм.
  • Вес 2059 кг.
  • Объем бетона 1,257 м3
  • Геометрический объем 1,5208 м3
Цена: 12193 руб.
Подробнее

Уведомление о файлах cookie

Мы используем файлы cookie для улучшения вашего опыта просмотра и анализа трафика. Нажимая "Принять все", вы соглашаетесь с нашей политикой конфиденциальности и политикой обработки файлов cookie.

Дзен Телеграм Вконтакте vk
