Типовые конструкции и железобетонные изделия. Рабочие чертежи (Серия 3.820-6)

Поделиться:
Поделиться:

Документ Серия 3.820-6 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. Серия 3.820-6 относится к унифицированным строительным каталогам сборных конструкций, применяемых в сфере водного хозяйства. На представленных рабочих чертежах присутствуют блоки гасителей, диафрагмы, портальные оголовки, открылки и оголовки с ныряющими стенками, плоские и ребристые плиты. Совместная работа перечисленных изделия и конструкции позволяет возводить оросительные и осушительные системы различных степеней сложности.

Файлы для скачивания:
picture_as_pdf

2039.pdf

27,630.5 KB

скачать
picture_as_pdf

2040.pdf

8,540.7 KB

скачать
picture_as_pdf

2041.pdf

8,064.3 KB

скачать
picture_as_pdf

2042.pdf

5,530.9 KB

скачать
picture_as_pdf

2043.pdf

6,327.8 KB

скачать
Товары Серия 3.820-6 (53)
Гасители Серия 3.820-6 ГО
ГО
Гасители Серия 3.820-6
  • Длина 1100 мм.
  • Ширина 1000 мм.
  • Высота 950 мм.
  • Вес 500 кг.
  • Объем бетона 0,22 м3
  • Геометрический объем 1,045 м3
Цена: 7469 руб.
Подробнее
Гасители Серия 3.820-6 Т 10
Т 10
Гасители Серия 3.820-6
  • Длина 500 мм.
  • Ширина 1000 мм.
  • Высота 1250 мм.
  • Вес 358 кг.
  • Объем бетона 0,143 м3
  • Геометрический объем 0,625 м3
Цена: 4855 руб.
Подробнее
Гасители Серия 3.820-6 Т 4
Т 4
Гасители Серия 3.820-6
  • Длина 500 мм.
  • Ширина 750 мм.
  • Высота 500 мм.
  • Вес 138 кг.
  • Объем бетона 0,055 м3
  • Геометрический объем 0,1875 м3
Цена: 1867 руб.
Подробнее
Гасители Серия 3.820-6 Т 8
Т 8
Гасители Серия 3.820-6
  • Длина 500 мм.
  • Ширина 1000 мм.
  • Высота 950 мм.
  • Вес 312 кг.
  • Объем бетона 0,125 м3
  • Геометрический объем 0,475 м3
Цена: 4244 руб.
Подробнее
Гасители Серия 3.820-6 Т 6
Т 6
Гасители Серия 3.820-6
  • Длина 500 мм.
  • Ширина 750 мм.
  • Высота 700 мм.
  • Вес 160 кг.
  • Объем бетона 0,064 м3
  • Геометрический объем 0,2625 м3
Цена: 2173 руб.
Подробнее
Диафрагмы Серия 3.820-6 Д 14
Д 14
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 400 мм.
  • Высота 3300 мм.
  • Вес 4200 кг.
  • Объем бетона 1,68 м3
  • Геометрический объем 3,168 м3
Цена: 48888 руб.
Подробнее
Диафрагмы Серия 3.820-6 Д 12
Д 12
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 350 мм.
  • Высота 2700 мм.
  • Вес 3000 кг.
  • Объем бетона 1,2 м3
  • Геометрический объем 2,268 м3
Цена: 34920 руб.
Подробнее
Диафрагмы Серия 3.820-6 Д 10
Д 10
Диафрагмы Серия 3.820-6
  • Длина 1800 мм.
  • Ширина 350 мм.
  • Высота 2700 мм.
  • Вес 2475 кг.
  • Объем бетона 0,99 м3
  • Геометрический объем 1,701 м3
Цена: 28809 руб.
Подробнее
Диафрагмы Серия 3.820-6 Д 6
Д 6
Диафрагмы Серия 3.820-6
  • Длина 1800 мм.
  • Ширина 350 мм.
  • Высота 1900 мм.
  • Вес 2130 кг.
  • Объем бетона 0,85 м3
  • Геометрический объем 1,197 м3
Цена: 24735 руб.
Подробнее
Диафрагмы Серия 3.820-6 Д 15
Д 15
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 400 мм.
  • Высота 3300 мм.
  • Вес 4000 кг.
  • Объем бетона 1,6 м3
  • Геометрический объем 3,168 м3
Цена: 46560 руб.
Подробнее
Диафрагмы Серия 3.820-6 Д 16
Д 16
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 400 мм.
  • Высота 3300 мм.
  • Вес 3730 кг.
  • Объем бетона 1,49 м3
  • Геометрический объем 3,168 м3
Цена: 43359 руб.
Подробнее
Диафрагмы Серия 3.820-6 Д 8
Д 8
Диафрагмы Серия 3.820-6
  • Длина 1800 мм.
  • Ширина 350 мм.
  • Высота 2200 мм.
  • Вес 2275 кг.
  • Объем бетона 0,91 м3
  • Геометрический объем 1,386 м3
Цена: 26481 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДР 10
ДР 10
Диафрагмы Серия 3.820-6
  • Длина 1800 мм.
  • Ширина 350 мм.
  • Высота 2700 мм.
  • Вес 2475 кг.
  • Объем бетона 0,99 м3
  • Геометрический объем 1,701 м3
Цена: 28809 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДП 12
ДП 12
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 250 мм.
  • Высота 2200 мм.
  • Вес 1800 кг.
  • Объем бетона 0,72 м3
  • Геометрический объем 1,32 м3
Цена: 20952 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДП 14
ДП 14
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 300 мм.
  • Высота 2900 мм.
  • Вес 2930 кг.
  • Объем бетона 1,17 м3
  • Геометрический объем 2,088 м3
Цена: 34047 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДП 16
ДП 16
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 300 мм.
  • Высота 2900 мм.
  • Вес 2400 кг.
  • Объем бетона 0,96 м3
  • Геометрический объем 2,088 м3
Цена: 27936 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДП 15
ДП 15
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 300 мм.
  • Высота 2900 мм.
  • Вес 2700 кг.
  • Объем бетона 1,08 м3
  • Геометрический объем 2,088 м3
Цена: 31428 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДР 12
ДР 12
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 350 мм.
  • Высота 2700 мм.
  • Вес 3000 кг.
  • Объем бетона 1,2 м3
  • Геометрический объем 2,268 м3
Цена: 34920 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДР 14
ДР 14
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 400 мм.
  • Высота 3300 мм.
  • Вес 4200 кг.
  • Объем бетона 1,68 м3
  • Геометрический объем 3,168 м3
Цена: 48888 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДР 6
ДР 6
Диафрагмы Серия 3.820-6
  • Длина 1800 мм.
  • Ширина 350 мм.
  • Высота 1900 мм.
  • Вес 2130 кг.
  • Объем бетона 0,85 м3
  • Геометрический объем 1,197 м3
Цена: 24735 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДР 16
ДР 16
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 400 мм.
  • Высота 3300 мм.
  • Вес 3730 кг.
  • Объем бетона 1,49 м3
  • Геометрический объем 3,168 м3
Цена: 43359 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДР 15
ДР 15
Диафрагмы Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 400 мм.
  • Высота 3300 мм.
  • Вес 4000 кг.
  • Объем бетона 1,6 м3
  • Геометрический объем 3,168 м3
Цена: 46560 руб.
Подробнее
Диафрагмы Серия 3.820-6 ДР 8
ДР 8
Диафрагмы Серия 3.820-6
  • Длина 1800 мм.
  • Ширина 350 мм.
  • Высота 2200 мм.
  • Вес 2275 кг.
  • Объем бетона 0,91 м3
  • Геометрический объем 1,386 м3
Цена: 26481 руб.
Подробнее
ПП 5-10
ПП 5-10
Плиты плоские прямоугольные Серия 3.820-6
  • Длина 1000 мм.
  • Ширина 500 мм.
  • Высота 60 мм.
  • Вес 72,5 кг.
  • Объем бетона 0,029 м3
  • Геометрический объем 0,03 м3
Цена: 422 руб.
Подробнее
ПП 10-15
ПП 10-15
Плиты плоские прямоугольные Серия 3.820-6
  • Длина 1500 мм.
  • Ширина 1000 мм.
  • Высота 60 мм.
  • Вес 225 кг.
  • Объем бетона 0,09 м3
  • Геометрический объем 0,09 м3
Цена: 1310 руб.
Подробнее

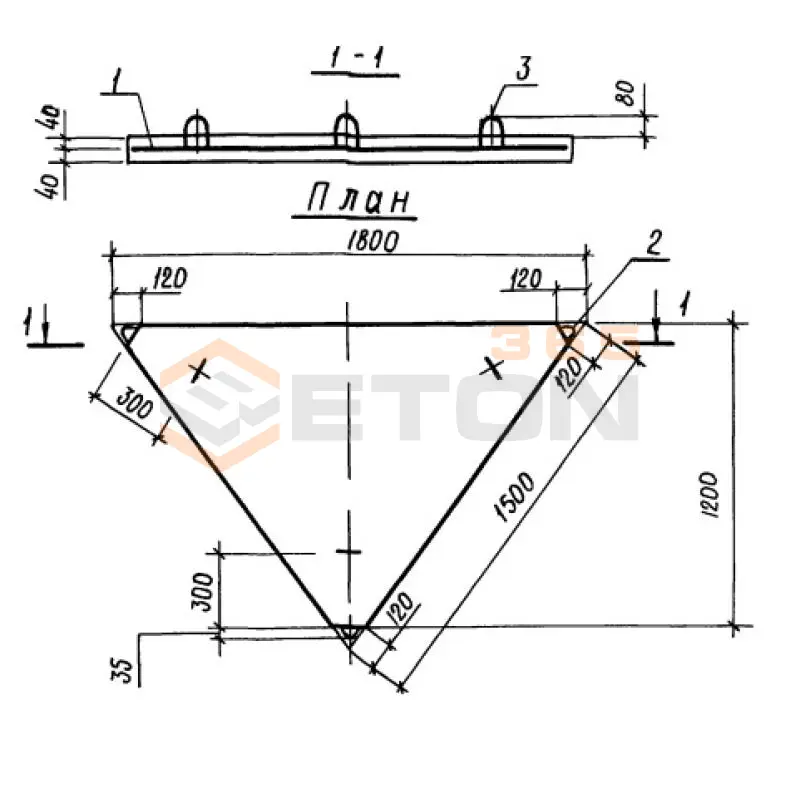

Плиты плоские треугольные Серия 3.820-6 ТП 15
ТП 15
Плиты плоские треугольные Серия 3.820-6
  • Длина 1800 мм.
  • Ширина 1500 мм.
  • Высота 80 мм.
  • Вес 200 кг.
  • Объем бетона 0,08 м3
  • Геометрический объем 0,216 м3
Цена: 1164 руб.
Подробнее

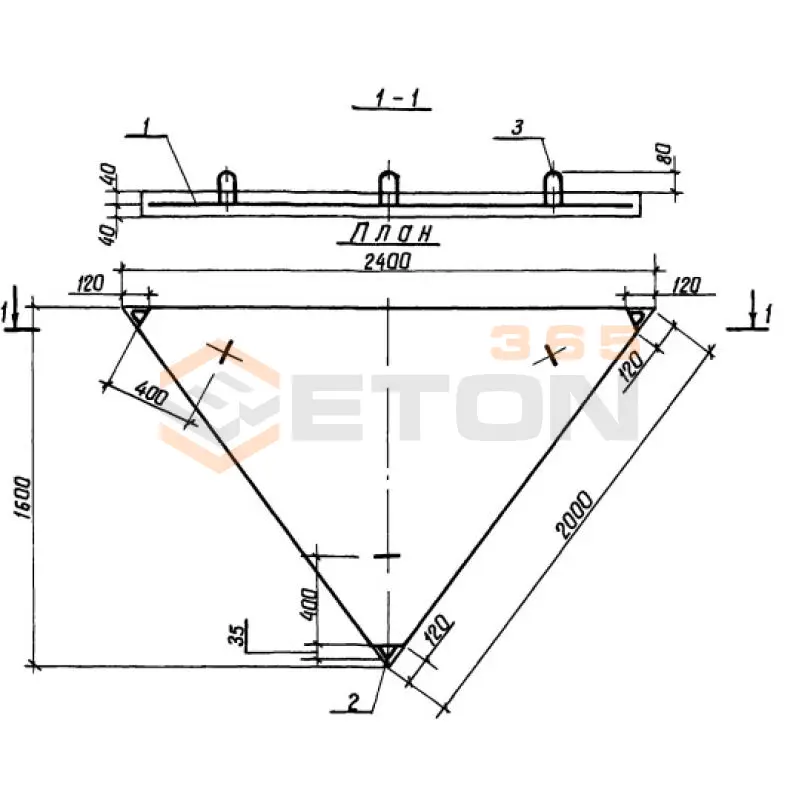

Плиты плоские треугольные Серия 3.820-6 ТП 20
ТП 20
Плиты плоские треугольные Серия 3.820-6
  • Длина 2400 мм.
  • Ширина 2000 мм.
  • Высота 80 мм.
  • Вес 375 кг.
  • Объем бетона 0,15 м3
  • Геометрический объем 0,384 м3
Цена: 2183 руб.
Подробнее

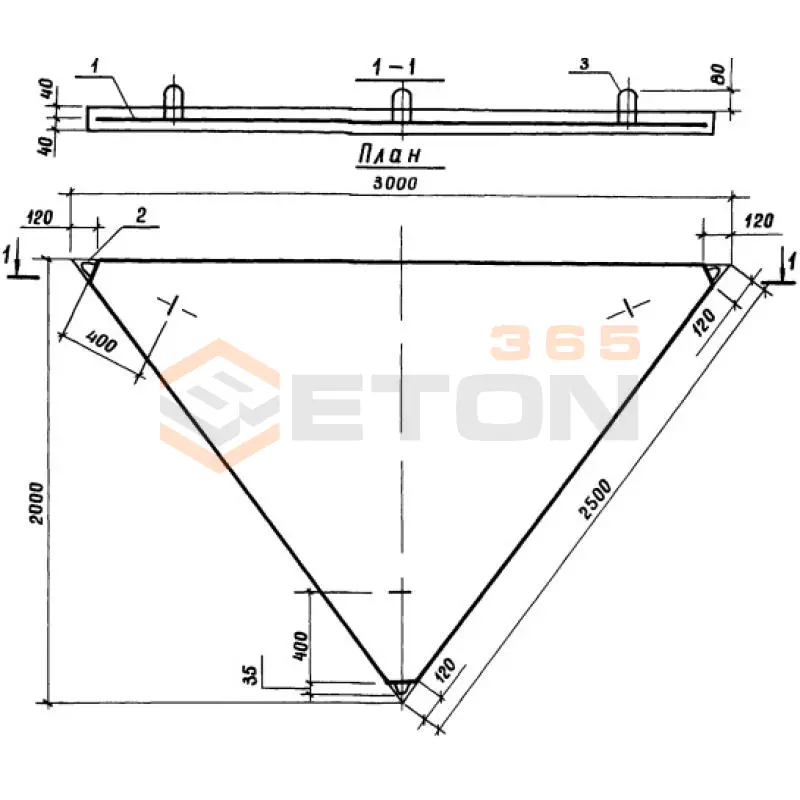

Плиты плоские треугольные Серия 3.820-6 ТП 25
ТП 25
Плиты плоские треугольные Серия 3.820-6
  • Длина 3000 мм.
  • Ширина 2500 мм.
  • Высота 80 мм.
  • Вес 600 кг.
  • Объем бетона 0,24 м3
  • Геометрический объем 0,6 м3
Цена: 3492 руб.
Подробнее
Плиты ребристые Серия 3.820-6 РП 10-20
РП 10-20
Плиты ребристые Серия 3.820-6
  • Длина 2000 мм.
  • Ширина 1000 мм.
  • Высота 100 мм.
  • Вес 325 кг.
  • Объем бетона 0,13 м3
  • Геометрический объем 0,2 м3
Цена: 5675 руб.
Подробнее
Плиты ребристые Серия 3.820-6 РПк 10-20
РПк 10-20
Плиты ребристые Серия 3.820-6
  • Длина 2000 мм.
  • Ширина 1000 мм.
  • Высота 100 мм.
  • Вес 325 кг.
  • Объем бетона 0,13 м3
  • Геометрический объем 0,2 м3
Цена: 5675 руб.
Подробнее
Плиты ребристые Серия 3.820-6 РП 15-30
РП 15-30
Плиты ребристые Серия 3.820-6
  • Длина 3000 мм.
  • Ширина 1500 мм.
  • Высота 100 мм.
  • Вес 750 кг.
  • Объем бетона 0,3 м3
  • Геометрический объем 0,45 м3
Цена: 13095 руб.
Подробнее
Плиты ребристые Серия 3.820-6 РПк 15-30
РПк 15-30
Плиты ребристые Серия 3.820-6
  • Длина 3000 мм.
  • Ширина 1500 мм.
  • Высота 100 мм.
  • Вес 750 кг.
  • Объем бетона 0,3 м3
  • Геометрический объем 0,45 м3
Цена: 13095 руб.
Подробнее
Плиты ребристые Серия 3.820-6 РПу 10-15
РПу 10-15
Плиты ребристые Серия 3.820-6
  • Длина 1500 мм.
  • Ширина 1000 мм.
  • Высота 200 мм.
  • Вес 490 кг.
  • Объем бетона 0,196 м3
  • Геометрический объем 0,3 м3
Цена: 8555 руб.
Подробнее
Плиты ребристые Серия 3.820-6 РПу 15-30
РПу 15-30
Плиты ребристые Серия 3.820-6
  • Длина 3000 мм.
  • Ширина 1500 мм.
  • Высота 200 мм.
  • Вес 1450 кг.
  • Объем бетона 0,58 м3
  • Геометрический объем 0,9 м3
Цена: 25317 руб.
Подробнее
АО 10
АО 10
Оголовки портальные для открытых сооружений Серия 3.820-6
  • Длина 6000 мм.
  • Ширина 300 мм.
  • Высота 2500 мм.
  • Вес 3540 кг.
  • Объем бетона 1,416 м3
  • Геометрический объем 4,5 м3
Цена: 31591 руб.
Подробнее
АО 6
АО 6
Оголовки портальные для открытых сооружений Серия 3.820-6
  • Длина 4000 мм.
  • Ширина 300 мм.
  • Высота 1500 мм.
  • Вес 1220 кг.
  • Объем бетона 0,489 м3
  • Геометрический объем 1,8 м3
Цена: 10910 руб.
Подробнее
АО 8
АО 8
Оголовки портальные для открытых сооружений Серия 3.820-6
  • Длина 5000 мм.
  • Ширина 300 мм.
  • Высота 2000 мм.
  • Вес 2210 кг.
  • Объем бетона 0,889 м3
  • Геометрический объем 3 м3
Цена: 19834 руб.
Подробнее
ОПО 10
ОПО 10
Оголовки портальные облегченные Серия 3.820-6
  • Длина 6000 мм.
  • Ширина 2100 мм.
  • Высота 300 мм.
  • Вес 3450 кг.
  • Объем бетона 1,38 м3
  • Геометрический объем 3,78 м3
Цена: 30788 руб.
Подробнее
ОПО 6
ОПО 6
Оголовки портальные облегченные Серия 3.820-6
  • Длина 4000 мм.
  • Ширина 1500 мм.
  • Высота 250 мм.
  • Вес 1625 кг.
  • Объем бетона 0,65 м3
  • Геометрический объем 1,5 м3
Цена: 14502 руб.
Подробнее
ОПО 8
ОПО 8
Оголовки портальные облегченные Серия 3.820-6
  • Длина 5000 мм.
  • Ширина 1800 мм.
  • Высота 300 мм.
  • Вес 2800 кг.
  • Объем бетона 1,12 м3
  • Геометрический объем 2,7 м3
Цена: 24987 руб.
Подробнее
ОН 10
ОН 10
Оголовки с ныряющими стенками Серия 3.820-6
  • Длина 3325 мм.
  • Ширина 1540 мм.
  • Высота 1910 мм.
  • Вес 4050 кг.
  • Объем бетона 1,62 м3
  • Геометрический объем 9,7802 м3
Цена: 36142 руб.
Подробнее
ОН 6
ОН 6
Оголовки с ныряющими стенками Серия 3.820-6
  • Длина 2445 мм.
  • Ширина 1100 мм.
  • Высота 1390 мм.
  • Вес 1850 кг.
  • Объем бетона 0,74 м3
  • Геометрический объем 3,7384 м3
Цена: 16509 руб.
Подробнее
ОН 4-5
ОН 4-5
Оголовки с ныряющими стенками Серия 3.820-6
  • Длина 1910 мм.
  • Ширина 880 мм.
  • Высота 1090 мм.
  • Вес 1050 кг.
  • Объем бетона 0,42 м3
  • Геометрический объем 1,8321 м3
Цена: 9370 руб.
Подробнее
ОН 4
ОН 4
Оголовки с ныряющими стенками Серия 3.820-6
  • Длина 2030 мм.
  • Ширина 880 мм.
  • Высота 1090 мм.
  • Вес 1200 кг.
  • Объем бетона 0,48 м3
  • Геометрический объем 1,9472 м3
Цена: 10709 руб.
Подробнее
ОН 6-5
ОН 6-5
Оголовки с ныряющими стенками Серия 3.820-6
  • Длина 2305 мм.
  • Ширина 1100 мм.
  • Высота 1390 мм.
  • Вес 1650 кг.
  • Объем бетона 0,65 м3
  • Геометрический объем 3,5243 м3
Цена: 14502 руб.
Подробнее
ОН 8
ОН 8
Оголовки с ныряющими стенками Серия 3.820-6
  • Длина 2785 мм.
  • Ширина 1320 мм.
  • Высота 1590 мм.
  • Вес 2580 кг.
  • Объем бетона 1,03 м3
  • Геометрический объем 5,8452 м3
Цена: 22979 руб.
Подробнее
ОГ 10
ОГ 10
Открылки Г-образные портального оголовка Серия 3.820-6
  • Длина 1000 мм.
  • Ширина 500 мм.
  • Высота 100 мм.
  • Вес 340 кг.
  • Объем бетона 0,136 м3
  • Геометрический объем 0,05 м3
Цена: 3298 руб.
Подробнее
ОГ 18
ОГ 18
Открылки Г-образные портального оголовка Серия 3.820-6
  • Длина 3000 мм.
  • Ширина 1100 мм.
  • Высота 1800 мм.
  • Вес 2750 кг.
  • Объем бетона 1,1 м3
  • Геометрический объем 5,94 м3
Цена: 26675 руб.
Подробнее
ОГ 23
ОГ 23
Открылки Г-образные портального оголовка Серия 3.820-6
  • Длина 2300 мм.
  • Ширина 1200 мм.
  • Высота 120 мм.
  • Вес 1930 кг.
  • Объем бетона 0,772 м3
  • Геометрический объем 0,3312 м3
Цена: 18721 руб.
Подробнее
ОГ 23
ОГ 23
Открылки Г-образные портального оголовка Серия 3.820-6
  • Длина 1500 мм.
  • Ширина 1200 мм.
  • Высота 2300 мм.
  • Вес 1925 кг.
  • Объем бетона 0,77 м3
  • Геометрический объем 4,14 м3
Цена: 18673 руб.
Подробнее
ОГ 33
ОГ 33
Открылки Г-образные портального оголовка Серия 3.820-6
  • Длина 2000 мм.
  • Ширина 1600 мм.
  • Высота 3300 мм.
  • Вес 4775 кг.
  • Объем бетона 1,91 м3
  • Геометрический объем 10,56 м3
Цена: 46318 руб.
Подробнее
ОГ 28
ОГ 28
Открылки Г-образные портального оголовка Серия 3.820-6
  • Длина 2000 мм.
  • Ширина 1400 мм.
  • Высота 2800 мм.
  • Вес 3875 кг.
  • Объем бетона 1,55 м3
  • Геометрический объем 7,84 м3
Цена: 37588 руб.
Подробнее
ОН 14
ОН 14
Оголовки с ныряющими стенками Серия 3.820-6
  • Длина 4230 мм.
  • Ширина 2140 мм.
  • Высота 2760 мм.
  • Вес 9460 кг.
  • Объем бетона 3,79 м3
  • Геометрический объем 24,9841 м3
Цена: 84555 руб.
Подробнее

Уведомление о файлах cookie

Мы используем файлы cookie для улучшения вашего опыта просмотра и анализа трафика. Нажимая "Принять все", вы соглашаетесь с нашей политикой конфиденциальности и политикой обработки файлов cookie.

Дзен Телеграм Вконтакте vk
