Железобетонные опоры линий электропередачи. Рабочие чертежи (Серия 3.503-23)

Поделиться:
Поделиться:

Документ Серия 3.503-23 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. Серия 3.503-23 была разработана проектным институтом СОЮЗДОРПРОЕКТ и введён в действие в действие с июня 1977 года после утверждения Минтрансстроя. Основная задача нормативного документа состоит в демонстрации особенностей производства опор, предназначенных под пролетные автодорожные строения. В регламенте представлено несколько типов опорных сооружений, при возведении которых используются стойки, блоки шкафных стенок и ригелей, фундаментные блоки, блоки насадок и цоколя, подколонники и другие.

Файлы для скачивания:
picture_as_pdf

1799.pdf

9,231.3 KB

скачать
picture_as_pdf

1800.pdf

8,565.2 KB

скачать
picture_as_pdf

1801.pdf

23,198.0 KB

скачать
picture_as_pdf

1802.pdf

58,889.6 KB

скачать
picture_as_pdf

1803.pdf

18,648.7 KB

скачать
picture_as_pdf

1804.pdf

30,923.7 KB

скачать
picture_as_pdf

1794.pdf

28,955.2 KB

скачать
picture_as_pdf

1795.pdf

55,797.4 KB

скачать
picture_as_pdf

1796.pdf

59,117.3 KB

скачать
picture_as_pdf

1797.pdf

51,675.4 KB

скачать
picture_as_pdf

1798.pdf

45,154.3 KB

скачать
Товары Серия 3.503-23 (60)
Блоки шкафных стенок Серия 3.503-23 Ш 1
Ш 1
Блоки шкафных стенок Серия 3.503-23
  • Длина 1800 мм.
  • Ширина 200 мм.
  • Высота 540 мм.
  • Вес 500 кг.
  • Объем бетона 0,19 м3
  • Геометрический объем 0,1944 м3
Цена: 6451 руб.
Подробнее
Блоки шкафных стенок Серия 3.503-23 Ш 3
Ш 3
Блоки шкафных стенок Серия 3.503-23
  • Длина 4000 мм.
  • Ширина 200 мм.
  • Высота 540 мм.
  • Вес 1100 кг.
  • Объем бетона 0,44 м3
  • Геометрический объем 0,432 м3
Цена: 14938 руб.
Подробнее
120К
120К
Открылки Серия 3.503-23
  • Длина 2200 мм.
  • Ширина 1830 мм.
  • Высота 200 мм.
  • Вес 1600 кг.
  • Объем бетона 0,62 м3
  • Геометрический объем 0,8052 м3
Цена: 18042 руб.
Подробнее
170К
170К
Открылки Серия 3.503-23
  • Длина 3000 мм.
  • Ширина 2350 мм.
  • Высота 200 мм.
  • Вес 2600 кг.
  • Объем бетона 1,02 м3
  • Геометрический объем 1,41 м3
Цена: 29682 руб.
Подробнее
210К
210К
Открылки Серия 3.503-23
  • Длина 3500 мм.
  • Ширина 2750 мм.
  • Высота 200 мм.
  • Вес 3400 кг.
  • Объем бетона 1,33 м3
  • Геометрический объем 1,925 м3
Цена: 38703 руб.
Подробнее
90К
90К
Открылки Серия 3.503-23
  • Длина 1800 мм.
  • Ширина 1530 мм.
  • Высота 200 мм.
  • Вес 1000 кг.
  • Объем бетона 0,4 м3
  • Геометрический объем 0,5508 м3
Цена: 11640 руб.
Подробнее
К 1
К 1
Открылки Серия 3.503-23
  • Длина 1880 мм.
  • Ширина 200 мм.
  • Высота 1320 мм.
  • Вес 900 кг.
  • Объем бетона 0,35 м3
  • Геометрический объем 0,4963 м3
Цена: 10185 руб.
Подробнее
К 2
К 2
Открылки Серия 3.503-23
  • Длина 2060 мм.
  • Ширина 200 мм.
  • Высота 1470 мм.
  • Вес 1100 кг.
  • Объем бетона 0,43 м3
  • Геометрический объем 0,6056 м3
Цена: 12513 руб.
Подробнее
12-20СВ 620
12-20СВ 620
Стойки вертикальные Серия 3.503-23
  • Длина 6200 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 1900 кг.
  • Объем бетона 0,76 м3
  • Геометрический объем 0,7595 м3
Цена: 16218 руб.
Подробнее
12-25СВ 820
12-25СВ 820
Стойки вертикальные Серия 3.503-23
  • Длина 8200 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 2500 кг.
  • Объем бетона 1,01 м3
  • Геометрический объем 1,0045 м3
Цена: 21553 руб.
Подробнее
4-25СВ 420
4-25СВ 420
Стойки вертикальные Серия 3.503-23
  • Длина 4200 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 1300 кг.
  • Объем бетона 0,52 м3
  • Геометрический объем 0,5145 м3
Цена: 11097 руб.
Подробнее
4-28СВ 520
4-28СВ 520
Стойки вертикальные Серия 3.503-23
  • Длина 5200 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 1600 кг.
  • Объем бетона 0,64 м3
  • Геометрический объем 0,637 м3
Цена: 13658 руб.
Подробнее
8-28СВ 720
8-28СВ 720
Стойки вертикальные Серия 3.503-23
  • Длина 7200 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 2200 кг.
  • Объем бетона 0,88 м3
  • Геометрический объем 0,882 м3
Цена: 18779 руб.
Подробнее
12-25СН 845
12-25СН 845
Стойки наклонные Серия 3.503-23
  • Длина 8450 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 2600 кг.
  • Объем бетона 1,04 м3
  • Геометрический объем 1,0351 м3
Цена: 22194 руб.
Подробнее
12-20СН 640
12-20СН 640
Стойки наклонные Серия 3.503-23
  • Длина 6400 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 2000 кг.
  • Объем бетона 0,79 м3
  • Геометрический объем 0,784 м3
Цена: 16859 руб.
Подробнее
4-28СН 535
4-28СН 535
Стойки наклонные Серия 3.503-23
  • Длина 5350 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 1700 кг.
  • Объем бетона 0,66 м3
  • Геометрический объем 0,6554 м3
Цена: 14084 руб.
Подробнее
4-25СН 470
4-25СН 470
Стойки наклонные Серия 3.503-23
  • Длина 4700 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 1500 кг.
  • Объем бетона 0,58 м3
  • Геометрический объем 0,5757 м3
Цена: 12377 руб.
Подробнее
4-25СН 435
4-25СН 435
Стойки наклонные Серия 3.503-23
  • Длина 4350 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 1300 кг.
  • Объем бетона 0,53 м3
  • Геометрический объем 0,5329 м3
Цена: 11310 руб.
Подробнее
8-28СН 740
8-28СН 740
Стойки наклонные Серия 3.503-23
  • Длина 7400 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 2300 кг.
  • Объем бетона 0,91 м3
  • Геометрический объем 0,9065 м3
Цена: 19419 руб.
Подробнее
4-28СН 555
4-28СН 555
Стойки наклонные Серия 3.503-23
  • Длина 5550 мм.
  • Ширина 350 мм.
  • Высота 350 мм.
  • Вес 1700 кг.
  • Объем бетона 0,68 м3
  • Геометрический объем 0,6799 м3
Цена: 14511 руб.
Подробнее
Стойки Серия 3.503-23 СТ 4 (3.503-23)
СТ 4 (3.503-23)
Стойки Серия 3.503-23
  • Длина 4100 мм.
  • Ширина 400 мм.
  • Высота 400 мм.
  • Вес 1600 кг.
  • Объем бетона 0,65 м3
  • Геометрический объем 0,656 м3
Цена: 13871 руб.
Подробнее
Стойки Серия 3.503-23 СТ 10 (3.503-23)
СТ 10 (3.503-23)
Стойки Серия 3.503-23
  • Длина 10100 мм.
  • Ширина 400 мм.
  • Высота 400 мм.
  • Вес 4000 кг.
  • Объем бетона 1,6 м3
  • Геометрический объем 1,616 м3
Цена: 34144 руб.
Подробнее
Стойки Серия 3.503-23 СТ 5 (3.503-23)
СТ 5 (3.503-23)
Стойки Серия 3.503-23
  • Длина 5100 мм.
  • Ширина 400 мм.
  • Высота 400 мм.
  • Вес 2000 кг.
  • Объем бетона 0,81 м3
  • Геометрический объем 0,816 м3
Цена: 17285 руб.
Подробнее
Стойки Серия 3.503-23 СТ 6 (3.503-23)
СТ 6 (3.503-23)
Стойки Серия 3.503-23
  • Длина 6100 мм.
  • Ширина 400 мм.
  • Высота 400 мм.
  • Вес 2400 кг.
  • Объем бетона 0,97 м3
  • Геометрический объем 0,976 м3
Цена: 20700 руб.
Подробнее
Стойки Серия 3.503-23 СТ 7 (3.503-23)
СТ 7 (3.503-23)
Стойки Серия 3.503-23
  • Длина 7100 мм.
  • Ширина 400 мм.
  • Высота 400 мм.
  • Вес 2800 кг.
  • Объем бетона 1,13 м3
  • Геометрический объем 1,136 м3
Цена: 24114 руб.
Подробнее

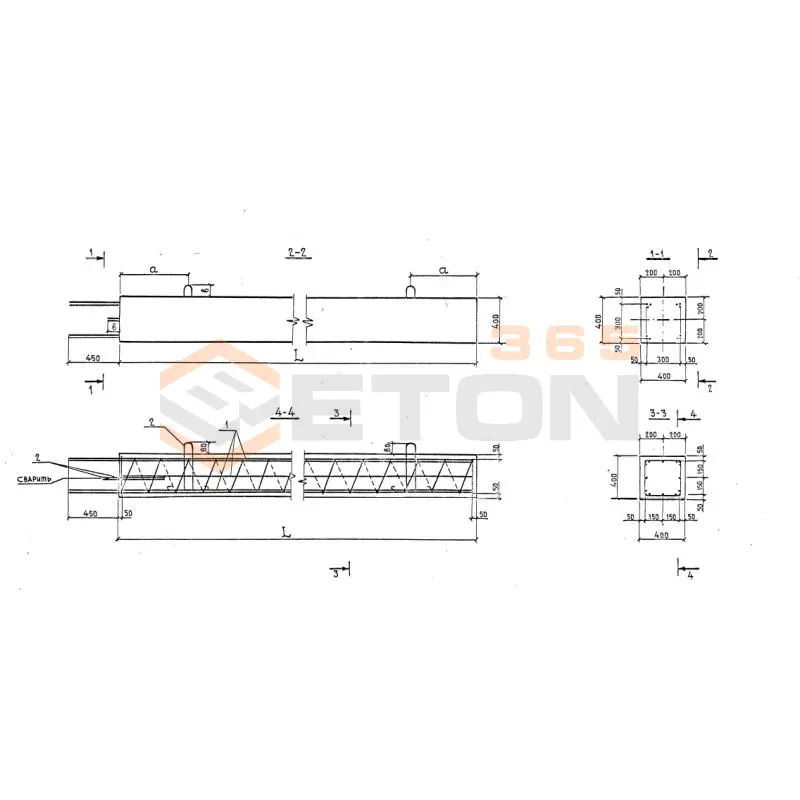

Стойки Серия 3.503-23 СТ 8 (3.503-23)
СТ 8 (3.503-23)
Стойки Серия 3.503-23
  • Длина 8100 мм.
  • Ширина 400 мм.
  • Высота 400 мм.
  • Вес 3200 кг.
  • Объем бетона 1,29 м3
  • Геометрический объем 1,296 м3
Цена: 27529 руб.
Подробнее
Стойки Серия 3.503-23 СТ 9 (3.503-23)
СТ 9 (3.503-23)
Стойки Серия 3.503-23
  • Длина 9100 мм.
  • Ширина 400 мм.
  • Высота 400 мм.
  • Вес 3600 кг.
  • Объем бетона 1,45 м3
  • Геометрический объем 1,456 м3
Цена: 30943 руб.
Подробнее
Подколонники Серия 3.503-23 ПК 305
ПК 305
Подколонники Серия 3.503-23
  • Длина 3050 мм.
  • Ширина 1000 мм.
  • Высота 700 мм.
  • Вес 4150 кг.
  • Объем бетона 1,66 м3
  • Геометрический объем 2,135 м3
Цена: 56357 руб.
Подробнее
Подколонники Серия 3.503-23 ПК 280
ПК 280
Подколонники Серия 3.503-23
  • Длина 2800 мм.
  • Ширина 1000 мм.
  • Высота 700 мм.
  • Вес 3700 кг.
  • Объем бетона 1,49 м3
  • Геометрический объем 1,96 м3
Цена: 50586 руб.
Подробнее
Подколонники Серия 3.503-23 ПК 330
ПК 330
Подколонники Серия 3.503-23
  • Длина 3300 мм.
  • Ширина 1000 мм.
  • Высота 700 мм.
  • Вес 4600 кг.
  • Объем бетона 1,84 м3
  • Геометрический объем 2,31 м3
Цена: 62468 руб.
Подробнее
Подколонники Серия 3.503-23 ПК 380
ПК 380
Подколонники Серия 3.503-23
  • Длина 3800 мм.
  • Ширина 1000 мм.
  • Высота 700 мм.
  • Вес 5500 кг.
  • Объем бетона 2,18 м3
  • Геометрический объем 2,66 м3
Цена: 74011 руб.
Подробнее
Подколонники Серия 3.503-23 ПК 355
ПК 355
Подколонники Серия 3.503-23
  • Длина 3550 мм.
  • Ширина 1000 мм.
  • Высота 700 мм.
  • Вес 5300 кг.
  • Объем бетона 2,1 м3
  • Геометрический объем 2,485 м3
Цена: 71295 руб.
Подробнее
Фундаменты Серия 3.503-23 250ФЦ 4
250ФЦ 4
Фундаменты Серия 3.503-23
  • Длина 10540 мм.
  • Ширина 2500 мм.
  • Высота 1000 мм.
  • Вес 66000 кг.
  • Объем бетона 26,4 м3
  • Геометрический объем 26,35 м3
Цена: 384120 руб.
Подробнее
Фундаменты Серия 3.503-23 250ФЦ 2
250ФЦ 2
Фундаменты Серия 3.503-23
  • Длина 8500 мм.
  • Ширина 2500 мм.
  • Высота 1000 мм.
  • Вес 53250 кг.
  • Объем бетона 21,3 м3
  • Геометрический объем 21,25 м3
Цена: 309915 руб.
Подробнее

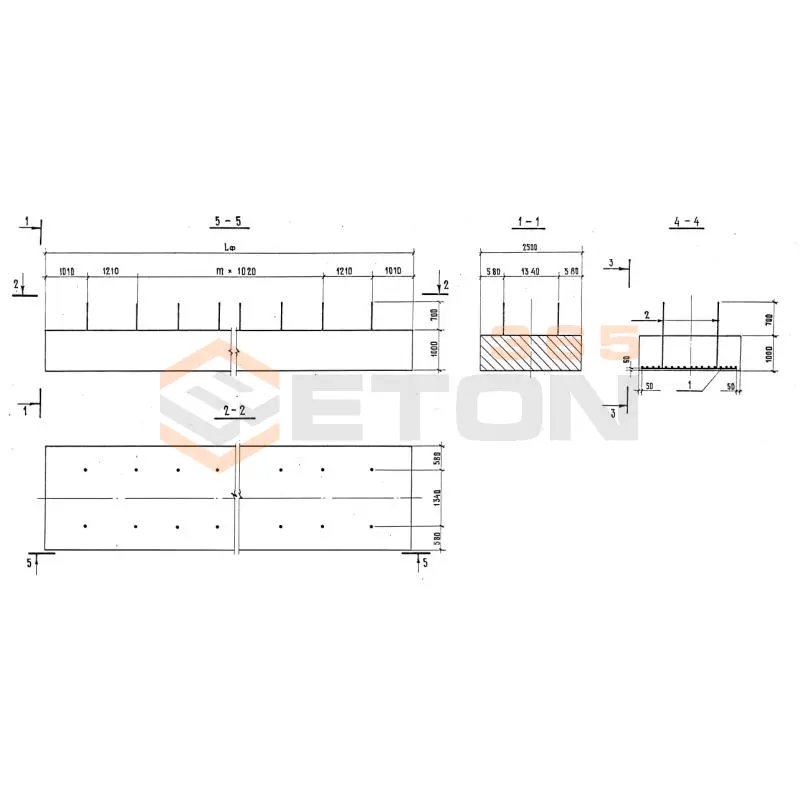

Фундаменты Серия 3.503-23 250ФЦ 3
250ФЦ 3
Фундаменты Серия 3.503-23
  • Длина 9520 мм.
  • Ширина 2500 мм.
  • Высота 1000 мм.
  • Вес 59500 кг.
  • Объем бетона 23,8 м3
  • Геометрический объем 23,8 м3
Цена: 346290 руб.
Подробнее
Фундаменты Серия 3.503-23 250ФЦ 1
250ФЦ 1
Фундаменты Серия 3.503-23
  • Длина 7480 мм.
  • Ширина 2500 мм.
  • Высота 1000 мм.
  • Вес 46750 кг.
  • Объем бетона 18,7 м3
  • Геометрический объем 18,7 м3
Цена: 272085 руб.
Подробнее
Фундаменты Серия 3.503-23 250ФЦ 5
250ФЦ 5
Фундаменты Серия 3.503-23
  • Длина 13600 мм.
  • Ширина 2500 мм.
  • Высота 1000 мм.
  • Вес 85000 кг.
  • Объем бетона 34 м3
  • Геометрический объем 34 м3
Цена: 494700 руб.
Подробнее
Фундаменты Серия 3.503-23 250ФЦ 6
250ФЦ 6
Фундаменты Серия 3.503-23
  • Длина 14620 мм.
  • Ширина 2500 мм.
  • Высота 1000 мм.
  • Вес 91500 кг.
  • Объем бетона 36,6 м3
  • Геометрический объем 36,55 м3
Цена: 532530 руб.
Подробнее
Фундаменты Серия 3.503-23 400ФЦ 2
400ФЦ 2
Фундаменты Серия 3.503-23
  • Длина 8500 мм.
  • Ширина 4000 мм.
  • Высота 1000 мм.
  • Вес 85000 кг.
  • Объем бетона 34 м3
  • Геометрический объем 34 м3
Цена: 494700 руб.
Подробнее
Фундаменты Серия 3.503-23 400ФЦ 5
400ФЦ 5
Фундаменты Серия 3.503-23
  • Длина 13600 мм.
  • Ширина 4000 мм.
  • Высота 1000 мм.
  • Вес 136000 кг.
  • Объем бетона 54,4 м3
  • Геометрический объем 54,4 м3
Цена: 791520 руб.
Подробнее
Фундаменты Серия 3.503-23 400ФЦ 3
400ФЦ 3
Фундаменты Серия 3.503-23
  • Длина 9520 мм.
  • Ширина 4000 мм.
  • Высота 1000 мм.
  • Вес 95250 кг.
  • Объем бетона 38,1 м3
  • Геометрический объем 38,08 м3
Цена: 554355 руб.
Подробнее
Фундаменты Серия 3.503-23 400ФЦ 4
400ФЦ 4
Фундаменты Серия 3.503-23
  • Длина 10540 мм.
  • Ширина 4000 мм.
  • Высота 1000 мм.
  • Вес 105500 кг.
  • Объем бетона 42,2 м3
  • Геометрический объем 42,16 м3
Цена: 614010 руб.
Подробнее

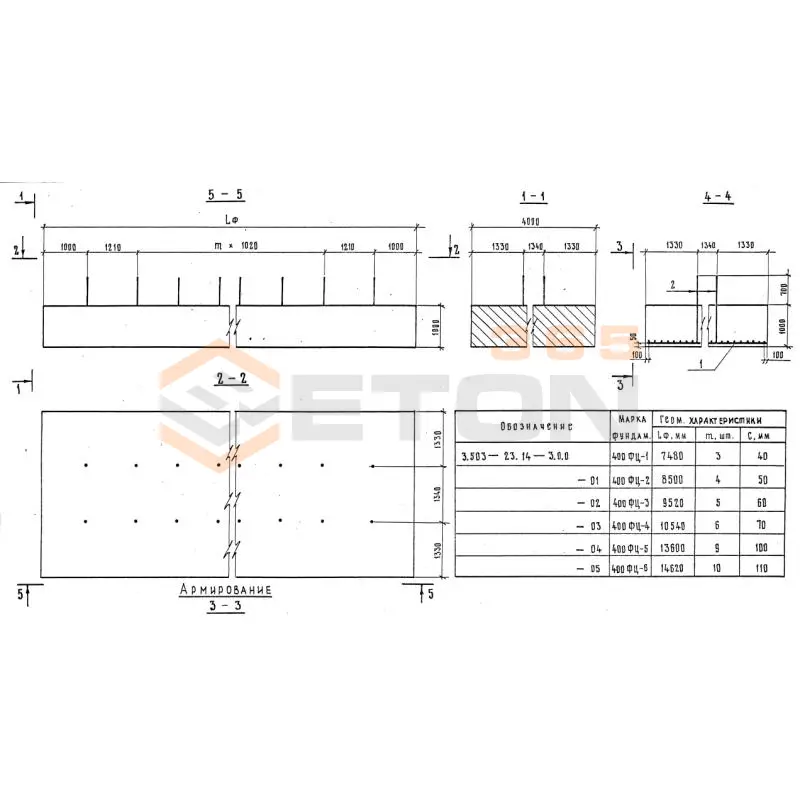

Фундаменты Серия 3.503-23 400ФЦ 1
400ФЦ 1
Фундаменты Серия 3.503-23
  • Длина 7480 мм.
  • Ширина 4000 мм.
  • Высота 1000 мм.
  • Вес 74750 кг.
  • Объем бетона 29,9 м3
  • Геометрический объем 29,92 м3
Цена: 435045 руб.
Подробнее

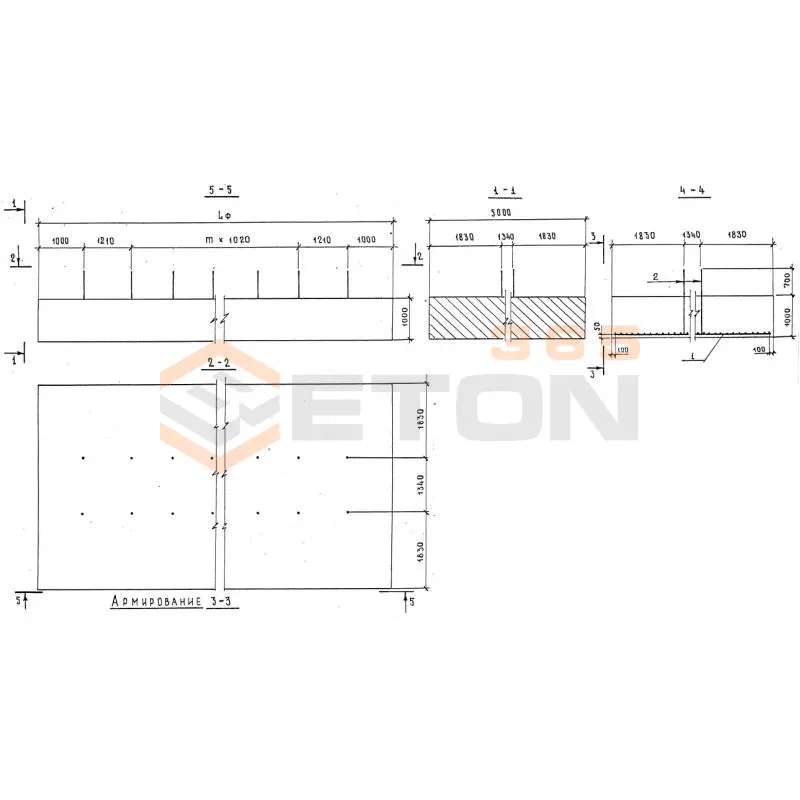

Фундаменты Серия 3.503-23 500ФЦ 1
500ФЦ 1
Фундаменты Серия 3.503-23
  • Длина 7480 мм.
  • Ширина 5000 мм.
  • Высота 1000 мм.
  • Вес 93500 кг.
  • Объем бетона 37,4 м3
  • Геометрический объем 37,4 м3
Цена: 544170 руб.
Подробнее
Фундаменты Серия 3.503-23 400ФЦ 6
400ФЦ 6
Фундаменты Серия 3.503-23
  • Длина 14620 мм.
  • Ширина 4000 мм.
  • Высота 1000 мм.
  • Вес 146250 кг.
  • Объем бетона 58,5 м3
  • Геометрический объем 58,48 м3
Цена: 851175 руб.
Подробнее
Фундаменты Серия 3.503-23 500ФЦ 2
500ФЦ 2
Фундаменты Серия 3.503-23
  • Длина 8500 мм.
  • Ширина 5000 мм.
  • Высота 1000 мм.
  • Вес 106250 кг.
  • Объем бетона 42,5 м3
  • Геометрический объем 42,5 м3
Цена: 618375 руб.
Подробнее
Фундаменты Серия 3.503-23 500ФЦ 3
500ФЦ 3
Фундаменты Серия 3.503-23
  • Длина 9520 мм.
  • Ширина 5000 мм.
  • Высота 1000 мм.
  • Вес 119000 кг.
  • Объем бетона 47,6 м3
  • Геометрический объем 47,6 м3
Цена: 692580 руб.
Подробнее
Фундаменты Серия 3.503-23 500ФЦ 4
500ФЦ 4
Фундаменты Серия 3.503-23
  • Длина 10540 мм.
  • Ширина 5000 мм.
  • Высота 1000 мм.
  • Вес 156750 кг.
  • Объем бетона 62,7 м3
  • Геометрический объем 52,7 м3
Цена: 912285 руб.
Подробнее
Фундаменты Серия 3.503-23 500ФЦ 5
500ФЦ 5
Фундаменты Серия 3.503-23
  • Длина 13600 мм.
  • Ширина 5000 мм.
  • Высота 1000 мм.
  • Вес 170000 кг.
  • Объем бетона 68 м3
  • Геометрический объем 68 м3
Цена: 989400 руб.
Подробнее
Фундаменты Серия 3.503-23 500ФЦ 6
500ФЦ 6
Фундаменты Серия 3.503-23
  • Длина 14620 мм.
  • Ширина 5000 мм.
  • Высота 1000 мм.
  • Вес 182750 кг.
  • Объем бетона 73,1 м3
  • Геометрический объем 73,1 м3
Цена: 1063605 руб.
Подробнее
Фундаменты Серия 3.503-23 Ф 2 св
Ф 2 св
Фундаменты Серия 3.503-23
  • Длина 8500 мм.
  • Ширина 2100 мм.
  • Высота 1520 мм.
  • Вес 48500 кг.
  • Объем бетона 19,4 м3
  • Геометрический объем 27,132 м3
Цена: 282270 руб.
Подробнее
Фундаменты Серия 3.503-23 Ф 3 св
Ф 3 св
Фундаменты Серия 3.503-23
  • Длина 9520 мм.
  • Ширина 2100 мм.
  • Высота 1520 мм.
  • Вес 53750 кг.
  • Объем бетона 21,5 м3
  • Геометрический объем 30,3878 м3
Цена: 312825 руб.
Подробнее
Фундаменты Серия 3.503-23 Ф 1 св
Ф 1 св
Фундаменты Серия 3.503-23
  • Длина 7480 мм.
  • Ширина 2100 мм.
  • Высота 1520 мм.
  • Вес 43250 кг.
  • Объем бетона 17,3 м3
  • Геометрический объем 23,8762 м3
Цена: 251715 руб.
Подробнее
Фундаменты Серия 3.503-23 Ф 4 св
Ф 4 св
Фундаменты Серия 3.503-23
  • Длина 10540 мм.
  • Ширина 2100 мм.
  • Высота 1520 мм.
  • Вес 59000 кг.
  • Объем бетона 23,6 м3
  • Геометрический объем 33,6437 м3
Цена: 343380 руб.
Подробнее
Фундаменты Серия 3.503-23 Ф 5 св
Ф 5 св
Фундаменты Серия 3.503-23
  • Длина 13600 мм.
  • Ширина 2100 мм.
  • Высота 1520 мм.
  • Вес 74750 кг.
  • Объем бетона 29,9 м3
  • Геометрический объем 43,4112 м3
Цена: 435045 руб.
Подробнее
Фундаменты Серия 3.503-23 ФС 1 св
ФС 1 св
Фундаменты Серия 3.503-23
  • Длина 9600 мм.
  • Ширина 2000 мм.
  • Высота 800 мм.
  • Вес 31250 кг.
  • Объем бетона 12,5 м3
  • Геометрический объем 15,36 м3
Цена: 181875 руб.
Подробнее
Фундаменты Серия 3.503-23 Ф 6 св
Ф 6 св
Фундаменты Серия 3.503-23
  • Длина 14620 мм.
  • Ширина 2100 мм.
  • Высота 1520 мм.
  • Вес 80000 кг.
  • Объем бетона 32 м3
  • Геометрический объем 46,667 м3
Цена: 465600 руб.
Подробнее
Фундаменты Серия 3.503-23 ФС 2 св
ФС 2 св
Фундаменты Серия 3.503-23
  • Длина 11600 мм.
  • Ширина 2000 мм.
  • Высота 800 мм.
  • Вес 37750 кг.
  • Объем бетона 15,1 м3
  • Геометрический объем 18,56 м3
Цена: 219705 руб.
Подробнее
Фундаменты Серия 3.503-23 ФС 3 св
ФС 3 св
Фундаменты Серия 3.503-23
  • Длина 13600 мм.
  • Ширина 2000 мм.
  • Высота 800 мм.
  • Вес 44250 кг.
  • Объем бетона 17,7 м3
  • Геометрический объем 21,76 м3
Цена: 257535 руб.
Подробнее
Фундаменты Серия 3.503-23 ФС 4 св
ФС 4 св
Фундаменты Серия 3.503-23
  • Длина 17600 мм.
  • Ширина 2000 мм.
  • Высота 800 мм.
  • Вес 57500 кг.
  • Объем бетона 23 м3
  • Геометрический объем 28,16 м3
Цена: 334650 руб.
Подробнее

Уведомление о файлах cookie

Мы используем файлы cookie для улучшения вашего опыта просмотра и анализа трафика. Нажимая "Принять все", вы соглашаетесь с нашей политикой конфиденциальности и политикой обработки файлов cookie.

Дзен Телеграм Вконтакте vk
