Унифицированные железобетонные изделия подстанций (Серия 3.407.9-158)

Поделиться:
Поделиться:

Документ Серия 3.407.9-158 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. В номенклатурный перечень железобетонных конструкций по Серии 3.407.9-158 вошли следующие изделия и конструкции: ригели, цилиндрические анкера, анкерные балки, опорные и подкладные плиты. Все элементы применяются совместно с металлическими изделиями, запроектированными по данному нормативному документу в качестве унифицированных частей, предназначенных для фиксации опор высоковольтных линий и открытых распределительных устройств подстанций. Разработка регламента осуществлялась проектным институтом ЭЕРГОСЕТЬПРОЕКТ, введение в действие состоялось с августа 1988 года после одобрения приказом Минэнерго СССР.

Файлы для скачивания:
picture_as_pdf

1607.pdf

10,542.5 KB

скачать
picture_as_pdf

1608.pdf

2,490.2 KB

скачать
picture_as_pdf

1609.pdf

12,525.2 KB

скачать
picture_as_pdf

1610.pdf

3,882.4 KB

скачать
picture_as_pdf

1611.pdf

3,021.2 KB

скачать
Товары Серия 3.407.9-158 (19)
Анкера цилиндрические Серия 3.407.9-158 АЦ 0,56-2,9
АЦ 0,56-2,9
Анкера цилиндрические Серия 3.407.9-158
  • Длина 2930 мм.
  • Ширина 560 мм.
  • Высота 560 мм.
  • Вес 680 кг.
  • Объем бетона 0,27 м3
  • Геометрический объем 0,9188 м3
Цена: 7071 руб.
Подробнее
Анкера цилиндрические Серия 3.407.9-158 АЦ 0,56-5,5
АЦ 0,56-5,5
Анкера цилиндрические Серия 3.407.9-158
  • Длина 5550 мм.
  • Ширина 560 мм.
  • Высота 560 мм.
  • Вес 1330 кг.
  • Объем бетона 0,33 м3
  • Геометрический объем 1,7405 м3
Цена: 8643 руб.
Подробнее
Анкера цилиндрические Серия 3.407.9-158 АЦ 0,56-7,4
АЦ 0,56-7,4
Анкера цилиндрические Серия 3.407.9-158
  • Длина 7400 мм.
  • Ширина 560 мм.
  • Высота 560 мм.
  • Вес 1750 кг.
  • Объем бетона 0,44 м3
  • Геометрический объем 2,3206 м3
Цена: 11524 руб.
Подробнее
Анкера цилиндрические Серия 3.407.9-158 АЦ 0,8-6,7
АЦ 0,8-6,7
Анкера цилиндрические Серия 3.407.9-158
  • Длина 6670 мм.
  • Ширина 800 мм.
  • Высота 800 мм.
  • Вес 2320 кг.
  • Объем бетона 0,58 м3
  • Геометрический объем 4,2688 м3
Цена: 15190 руб.
Подробнее
Балки анкерные Серия 3.407.9-158 АБ 0,6-1,5
АБ 0,6-1,5
Балки анкерные Серия 3.407.9-158
  • Длина 1500 мм.
  • Ширина 600 мм.
  • Высота 600 мм.
  • Вес 500 кг.
  • Объем бетона 0,2 м3
  • Геометрический объем 0,54 м3
Цена: 9700 руб.
Подробнее
Балки анкерные Серия 3.407.9-158 АБ 0,6-2,4
АБ 0,6-2,4
Балки анкерные Серия 3.407.9-158
  • Длина 2400 мм.
  • Ширина 600 мм.
  • Высота 600 мм.
  • Вес 800 кг.
  • Объем бетона 0,32 м3
  • Геометрический объем 0,864 м3
Цена: 15520 руб.
Подробнее
Балки анкерные Серия 3.407.9-158 АБ 0,6-4,0
АБ 0,6-4,0
Балки анкерные Серия 3.407.9-158
  • Длина 4000 мм.
  • Ширина 600 мм.
  • Высота 600 мм.
  • Вес 1300 кг.
  • Объем бетона 0,53 м3
  • Геометрический объем 1,44 м3
Цена: 25705 руб.
Подробнее
Балки анкерные Серия 3.407.9-158 АБ 1,1-3,5
АБ 1,1-3,5
Балки анкерные Серия 3.407.9-158
  • Длина 3500 мм.
  • Ширина 1100 мм.
  • Высота 800 мм.
  • Вес 2000 кг.
  • Объем бетона 0,8 м3
  • Геометрический объем 3,08 м3
Цена: 38800 руб.
Подробнее
Балки анкерные Серия 3.407.9-158 АБ 1,1-4,4
АБ 1,1-4,4
Балки анкерные Серия 3.407.9-158
  • Длина 4400 мм.
  • Ширина 1100 мм.
  • Высота 800 мм.
  • Вес 2500 кг.
  • Объем бетона 1 м3
  • Геометрический объем 3,872 м3
Цена: 48500 руб.
Подробнее
Балки анкерные Серия 3.407.9-158 АБ 1,1-6,0
АБ 1,1-6,0
Балки анкерные Серия 3.407.9-158
  • Длина 6000 мм.
  • Ширина 1100 мм.
  • Высота 800 мм.
  • Вес 3400 кг.
  • Объем бетона 1,36 м3
  • Геометрический объем 5,28 м3
Цена: 65960 руб.
Подробнее
Опорные плиты Серия 3.407.9-158 ОП 1 (3.407.9-158)
ОП 1 (3.407.9-158)
Опорные плиты Серия 3.407.9-158
  • Длина 1600 мм.
  • Ширина 1600 мм.
  • Высота 500 мм.
  • Вес 1550 кг.
  • Объем бетона 0,62 м3
  • Геометрический объем 1,28 м3
Цена: 21049 руб.
Подробнее
Опорные плиты Серия 3.407.9-158 ОП 2 (3.407.9-158)
ОП 2 (3.407.9-158)
Опорные плиты Серия 3.407.9-158
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 550 мм.
  • Вес 2400 кг.
  • Объем бетона 0,97 м3
  • Геометрический объем 2,2 м3
Цена: 32932 руб.
Подробнее
Опорные плиты Серия 3.407.9-158 ОП 3 (3.407.9-158)
ОП 3 (3.407.9-158)
Опорные плиты Серия 3.407.9-158
  • Длина 2500 мм.
  • Ширина 2500 мм.
  • Высота 550 мм.
  • Вес 3400 кг.
  • Объем бетона 1,37 м3
  • Геометрический объем 3,4375 м3
Цена: 46512 руб.
Подробнее

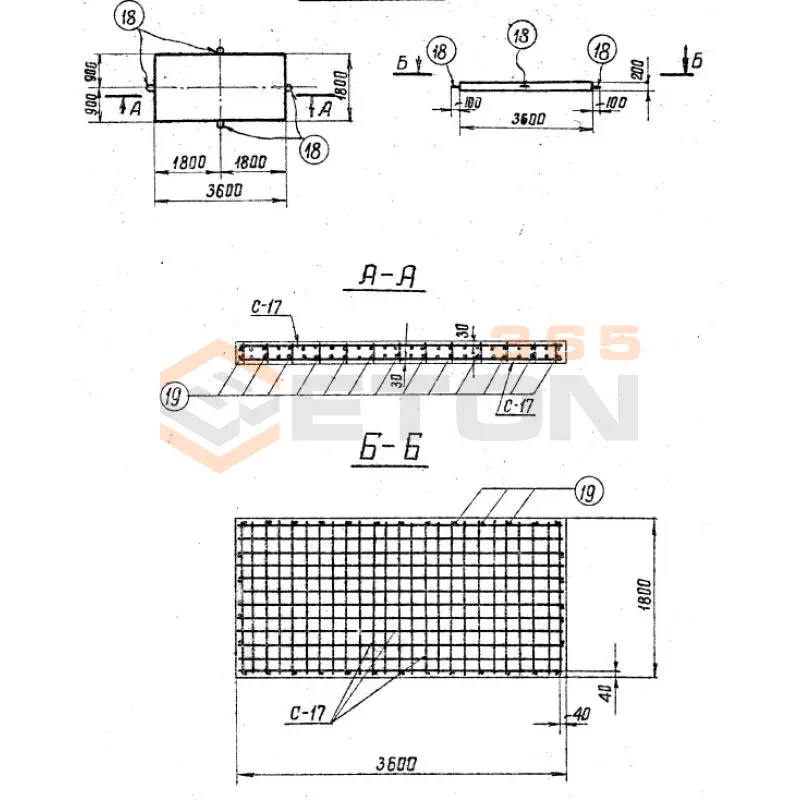

Плиты подкладные Серия 3.407.9-158 ПП 1 а
ПП 1 а
Плиты подкладные Серия 3.407.9-158
  • Длина 3600 мм.
  • Ширина 1800 мм.
  • Высота 200 мм.
  • Вес 3300 кг.
  • Объем бетона 1,3 м3
  • Геометрический объем 1,296 м3
Цена: 18915 руб.
Подробнее
Ригели для закрепления железобетонных опор Серия 3.407.9-158 РФ 3,0
РФ 3,0
Ригели для закрепления железобетонных опор Серия 3.407.9-158
  • Длина 3000 мм.
  • Ширина 400 мм.
  • Высота 200 мм.
  • Вес 500 кг.
  • Объем бетона 0,2 м3
  • Геометрический объем 0,24 м3
Цена: 8536 руб.
Подробнее
Ригели для закрепления железобетонных опор Серия 3.407.9-158 РЦ 3,0-6
РЦ 3,0-6
Ригели для закрепления железобетонных опор Серия 3.407.9-158
  • Длина 3000 мм.
  • Ширина 400 мм.
  • Высота 200 мм.
  • Вес 500 кг.
  • Объем бетона 0,2 м3
  • Геометрический объем 0,24 м3
Цена: 8536 руб.
Подробнее
Ригели для закрепления железобетонных опор Серия 3.407.9-158 РЦ 3,5-6
РЦ 3,5-6
Ригели для закрепления железобетонных опор Серия 3.407.9-158
  • Длина 3500 мм.
  • Ширина 500 мм.
  • Высота 200 мм.
  • Вес 760 кг.
  • Объем бетона 0,275 м3
  • Геометрический объем 0,35 м3
Цена: 11737 руб.
Подробнее
Ригели для закрепления железобетонных опор Серия 3.407.9-158 РЦ 3,5-8
РЦ 3,5-8
Ригели для закрепления железобетонных опор Серия 3.407.9-158
  • Длина 3500 мм.
  • Ширина 500 мм.
  • Высота 200 мм.
  • Вес 700 кг.
  • Объем бетона 0,28 м3
  • Геометрический объем 0,35 м3
Цена: 11950 руб.
Подробнее
Ригели для закрепления железобетонных опор Серия 3.407.9-158 РЦ 6,0-8
РЦ 6,0-8
Ригели для закрепления железобетонных опор Серия 3.407.9-158
  • Длина 6000 мм.
  • Ширина 640 мм.
  • Высота 350 мм.
  • Вес 2600 кг.
  • Объем бетона 1,04 м3
  • Геометрический объем 1,344 м3
Цена: 44387 руб.
Подробнее
