Железобетонные опоры линий электропередачи. Рабочие чертежи (Серия 3.407.1-159)

Поделиться:
Поделиться:

Документ Серия 3.407.1-159 описывает область применения, номенклатуру и ключевые требования, опираясь на действующие нормы и практику проектирования. В Серии 3.407.1-159 приведены опалубочные и арматурные чертежи малозаглубленных фундаментов, применяемых в качестве оснований под стальные опоры воздушных линий электропередачи, имеющих напряжение от 35 до 500 КВ. Представленные конструкции подразделяются на несколько видов, зависящих от типа опор. Унифицированные элементы разрабатывались проектным институтом ЭНЕРГОСЕТЬПРОЕКТ, датой введения в действие принят август 1988 года после утверждения Минэнерго СССР.

Файлы для скачивания:
picture_as_pdf

1599.pdf

2,369.1 KB

скачать
picture_as_pdf

1600.pdf

7,008.3 KB

скачать
Товары Серия 3.407.1-159 (33)
МФ 1,3-1
МФ 1,3-1
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 1300 мм.
  • Ширина 1000 мм.
  • Высота 700 мм.
  • Вес 880 кг.
  • Объем бетона 0,35 м3
  • Геометрический объем 0,91 м3
Цена: 9167 руб.
Подробнее
МФ 1,3-1,5-1/5
МФ 1,3-1,5-1/5
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 1300 мм.
  • Ширина 1500 мм.
  • Высота 700 мм.
  • Вес 1200 кг.
  • Объем бетона 0,48 м3
  • Геометрический объем 1,365 м3
Цена: 12571 руб.
Подробнее
МФ 1,3-1,5
МФ 1,3-1,5
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 1300 мм.
  • Ширина 1500 мм.
  • Высота 700 мм.
  • Вес 1200 кг.
  • Объем бетона 0,48 м3
  • Геометрический объем 1,365 м3
Цена: 12571 руб.
Подробнее
МФ 1,3-1,5-1/10
МФ 1,3-1,5-1/10
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 1300 мм.
  • Ширина 1500 мм.
  • Высота 700 мм.
  • Вес 1200 кг.
  • Объем бетона 0,48 м3
  • Геометрический объем 1,365 м3
Цена: 12571 руб.
Подробнее
МФ 1,3-2,2
МФ 1,3-2,2
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 1300 мм.
  • Ширина 2200 мм.
  • Высота 700 мм.
  • Вес 1650 кг.
  • Объем бетона 0,66 м3
  • Геометрический объем 2,002 м3
Цена: 17285 руб.
Подробнее
МФ 1,3-2,2-1/10
МФ 1,3-2,2-1/10
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 1300 мм.
  • Ширина 2200 мм.
  • Высота 700 мм.
  • Вес 1650 кг.
  • Объем бетона 0,66 м3
  • Геометрический объем 2,002 м3
Цена: 17285 руб.
Подробнее
МФ 1,3-2,2-1/5
МФ 1,3-2,2-1/5
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 1300 мм.
  • Ширина 2200 мм.
  • Высота 700 мм.
  • Вес 1650 кг.
  • Объем бетона 0,66 м3
  • Геометрический объем 2,002 м3
Цена: 17285 руб.
Подробнее
МФ 2-2-1/10
МФ 2-2-1/10
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 700 мм.
  • Вес 21300 кг.
  • Объем бетона 0,85 м3
  • Геометрический объем 2,8 м3
Цена: 22262 руб.
Подробнее
МФ 2-2-1/5
МФ 2-2-1/5
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 700 мм.
  • Вес 21300 кг.
  • Объем бетона 0,85 м3
  • Геометрический объем 2,8 м3
Цена: 22262 руб.
Подробнее
МФ 2-2
МФ 2-2
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 700 мм.
  • Вес 21300 кг.
  • Объем бетона 0,85 м3
  • Геометрический объем 2,8 м3
Цена: 22262 руб.
Подробнее
МФ 2-2,7
МФ 2-2,7
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2700 мм.
  • Высота 700 мм.
  • Вес 2830 кг.
  • Объем бетона 1,13 м3
  • Геометрический объем 3,78 м3
Цена: 29595 руб.
Подробнее
МФ 2-2,7-1/10
МФ 2-2,7-1/10
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2700 мм.
  • Высота 700 мм.
  • Вес 2830 кг.
  • Объем бетона 1,13 м3
  • Геометрический объем 3,78 м3
Цена: 29595 руб.
Подробнее
МФ 2-2,7-1/5
МФ 2-2,7-1/5
Малозаглубленные фундаменты Серия 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2700 мм.
  • Высота 700 мм.
  • Вес 2830 кг.
  • Объем бетона 1,13 м3
  • Геометрический объем 3,78 м3
Цена: 29595 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 1-1/10

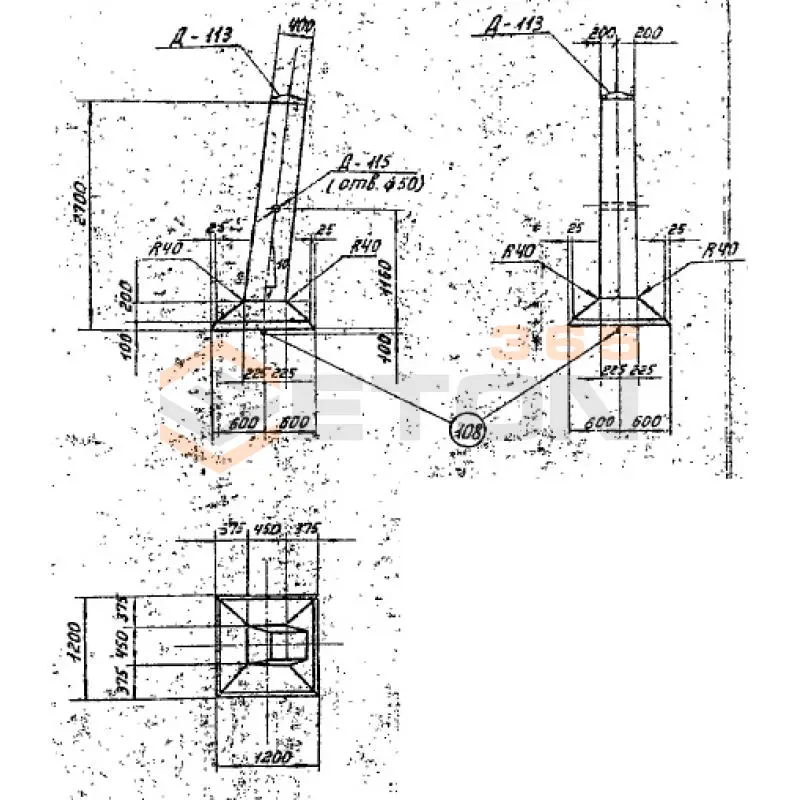

Ф 1-1/10
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1200 мм.
  • Ширина 1200 мм.
  • Высота 2700 мм.
  • Вес 1830 кг.
  • Объем бетона 0,732 м3
  • Геометрический объем 3,888 м3
Цена: 12071 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 1-05
Ф 1-05
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1200 мм.
  • Ширина 1200 мм.
  • Высота 2700 мм.
  • Вес 1825 кг.
  • Объем бетона 0,73 м3
  • Геометрический объем 3,888 м3
Цена: 12038 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 1,5-1,5
Ф 1,5-1,5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1500 мм.
  • Ширина 1500 мм.
  • Высота 2700 мм.
  • Вес 2500 кг.
  • Объем бетона 1 м3
  • Геометрический объем 6,075 м3
Цена: 16490 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 1-5
Ф 1-5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1200 мм.
  • Ширина 1200 мм.
  • Высота 2700 мм.
  • Вес 1800 кг.
  • Объем бетона 0,72 м3
  • Геометрический объем 3,888 м3
Цена: 11873 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 2-1/10
Ф 2-1/10
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1500 мм.
  • Ширина 1500 мм.
  • Высота 2700 мм.
  • Вес 2400 кг.
  • Объем бетона 0,96 м3
  • Геометрический объем 6,075 м3
Цена: 15830 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 2-2
Ф 2-2
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1500 мм.
  • Ширина 1500 мм.
  • Высота 2700 мм.
  • Вес 2400 кг.
  • Объем бетона 0,96 м3
  • Геометрический объем 6,075 м3
Цена: 15830 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 2-1/5
Ф 2-1/5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1500 мм.
  • Ширина 1500 мм.
  • Высота 2700 мм.
  • Вес 2500 кг.
  • Объем бетона 1 м3
  • Геометрический объем 6,075 м3
Цена: 16490 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 2-05
Ф 2-05
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1500 мм.
  • Ширина 1500 мм.
  • Высота 2700 мм.
  • Вес 2375 кг.
  • Объем бетона 0,95 м3
  • Геометрический объем 6,075 м3
Цена: 15666 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 3-05

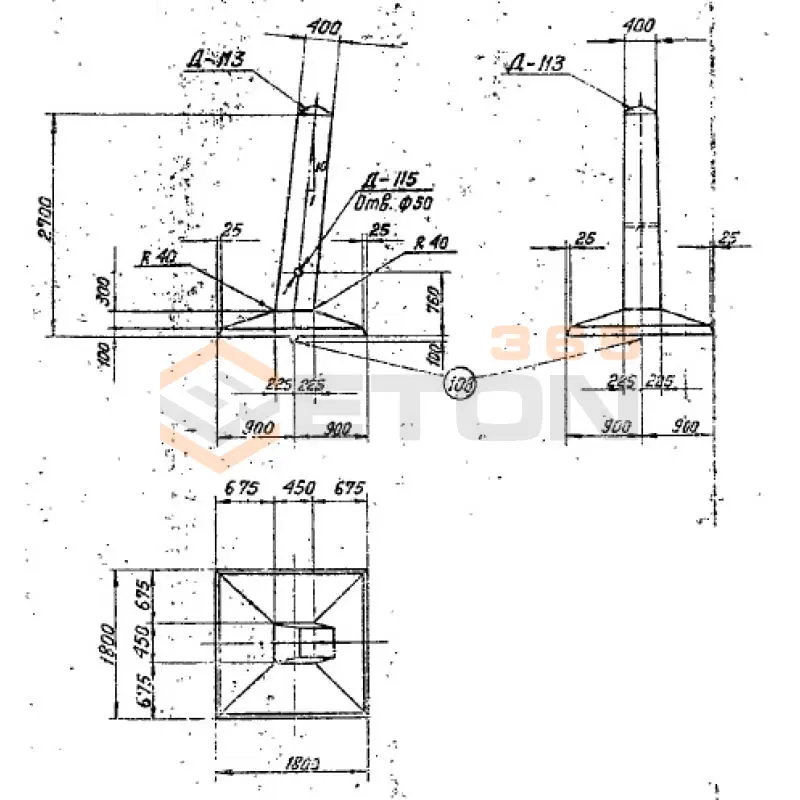

Ф 3-05
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1800 мм.
  • Ширина 1800 мм.
  • Высота 2700 мм.
  • Вес 2900 кг.
  • Объем бетона 1,17 м3
  • Геометрический объем 8,748 м3
Цена: 19293 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 2

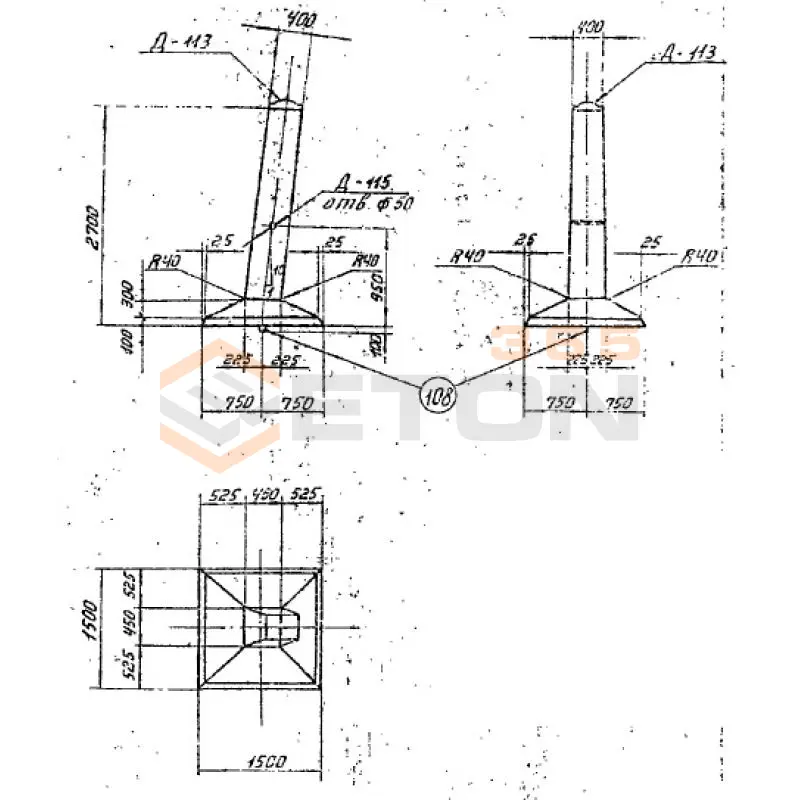

Ф 2
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1500 мм.
  • Ширина 1500 мм.
  • Высота 2700 мм.
  • Вес 2304 кг.
  • Объем бетона 0,96 м3
  • Геометрический объем 6,075 м3
Цена: 15830 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 2-5
Ф 2-5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1500 мм.
  • Ширина 1500 мм.
  • Высота 2700 мм.
  • Вес 2400 кг.
  • Объем бетона 0,95 м3
  • Геометрический объем 6,075 м3
Цена: 15666 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 3-1/5
Ф 3-1/5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1800 мм.
  • Ширина 1800 мм.
  • Высота 2700 мм.
  • Вес 3350 кг.
  • Объем бетона 1,34 м3
  • Геометрический объем 8,748 м3
Цена: 22097 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 3-1/10
Ф 3-1/10
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 1800 мм.
  • Ширина 1800 мм.
  • Высота 2700 мм.
  • Вес 2925 кг.
  • Объем бетона 1,17 м3
  • Геометрический объем 8,748 м3
Цена: 19293 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 4-1/10

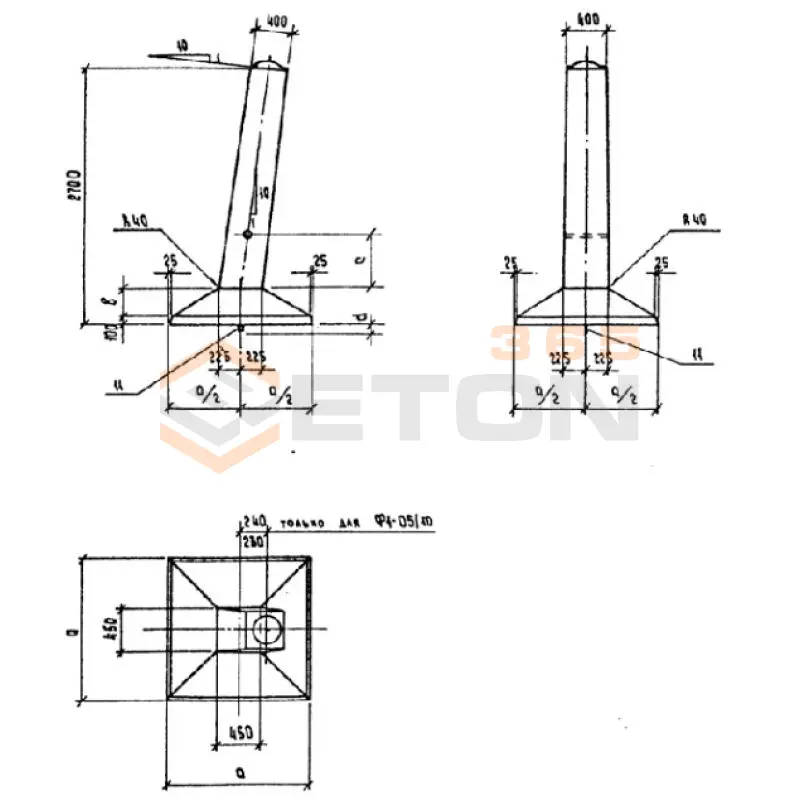

Ф 4-1/10
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 2100 мм.
  • Ширина 2100 мм.
  • Высота 2700 мм.
  • Вес 3400 кг.
  • Объем бетона 1,38 м3
  • Геометрический объем 11,907 м3
Цена: 22756 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 4-1/10
Ф 4-1/10
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 2700 мм.
  • Вес 3325 кг.
  • Объем бетона 1,33 м3
  • Геометрический объем 10,8 м3
Цена: 21932 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 4-1/5

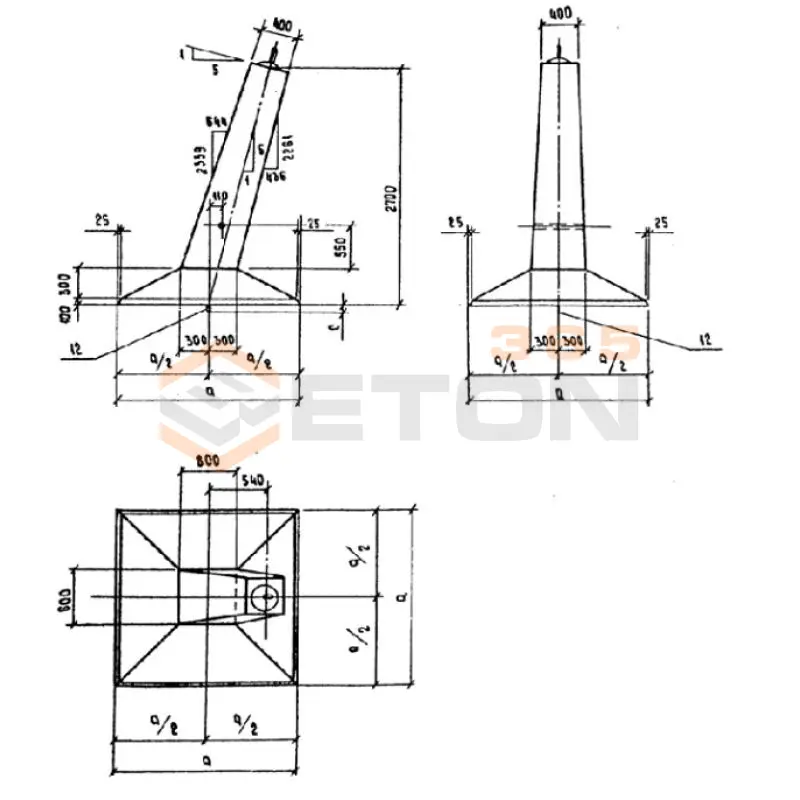

Ф 4-1/5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 2100 мм.
  • Ширина 2100 мм.
  • Высота 2700 мм.
  • Вес 3450 кг.
  • Объем бетона 1,38 м3
  • Геометрический объем 11,907 м3
Цена: 22756 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 4-05
Ф 4-05
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 2700 мм.
  • Вес 3325 кг.
  • Объем бетона 1,33 м3
  • Геометрический объем 10,8 м3
Цена: 21932 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 4-1/5
Ф 4-1/5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 2700 мм.
  • Вес 3450 кг.
  • Объем бетона 1,38 м3
  • Геометрический объем 10,8 м3
Цена: 22756 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 4-5
Ф 4-5
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 2700 мм.
  • Вес 3400 кг.
  • Объем бетона 1,33 м3
  • Геометрический объем 10,8 м3
Цена: 21932 руб.
Подробнее
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159 Ф 405 м

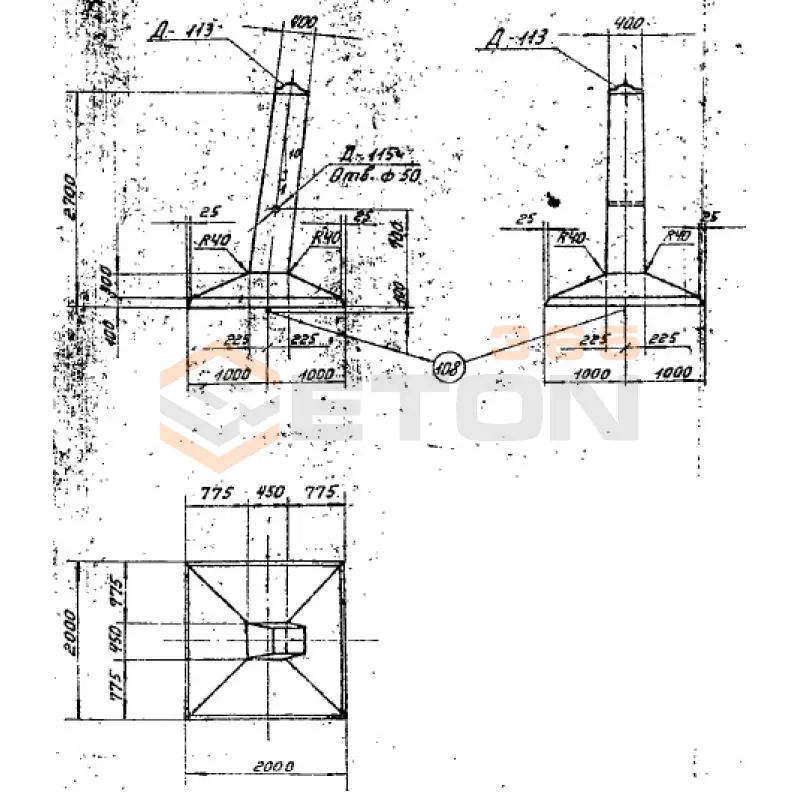

Ф 405 м
Фундаменты под промежуточные и промежуточно-угловые опоры на оттяжках Серия 3.407-115, 3.407.1-159
  • Длина 2000 мм.
  • Ширина 2000 мм.
  • Высота 2900 мм.
  • Вес 4300 кг.
  • Объем бетона 1,73 м3
  • Геометрический объем 11,6 м3
Цена: 28528 руб.
Подробнее
