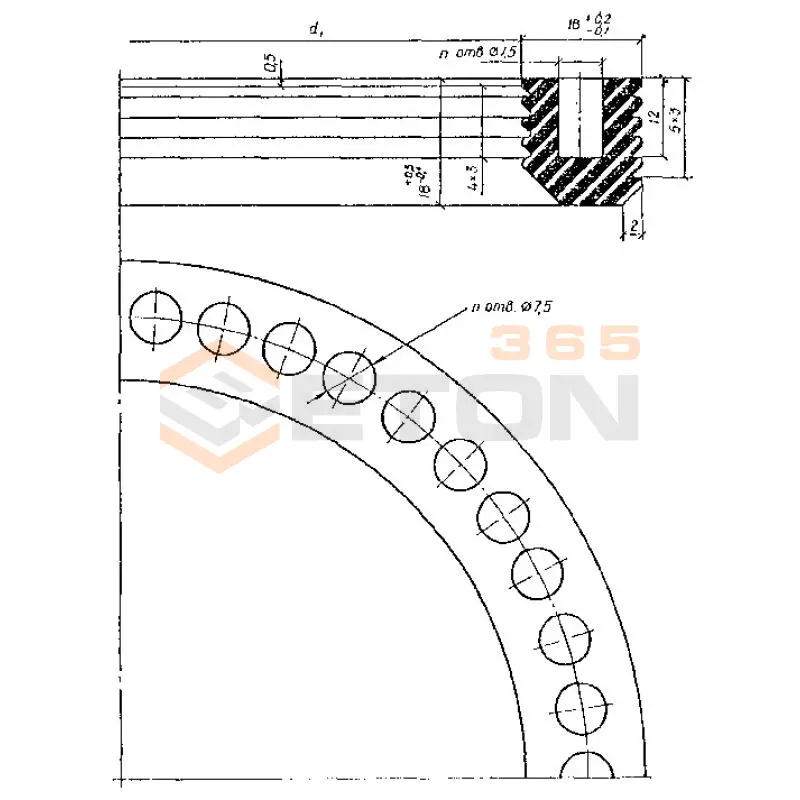

Кольца резиновые типа САМ ГОСТ 5228-89

Ответ: Кольца резиновые типа САМ (сальниковые асбестом наполненные) — это уплотнительные элементы круглого сечения, изготовленные из резины, наполненной асбестом. Согласно ГОСТ 5228-89, они предназначены для герметизации разъемных соединений трубопроводов, арматуры, аппаратов и других технических устройств, работающих в различных средах (вода, пар, воздух, масла, слабые растворы кислот и щелочей) при температурах от -20 до +100 °C и давлении до 4 МПа (40 кгс/см²). Основная функция — предотвращение утечек рабочей среды в местах соединений.

Ответ: Основные преимущества колец САМ:

1. Высокая герметичность: Благодаря круглому сечению и упругим свойствам резиновой смеси, кольцо плотно заполняет зазор между соединяемыми деталями.
2. Устойчивость к средам: Наполнение асбестом придает материалу стойкость к широкому диапазону рабочих сред, включая пар, горячую воду, масла и некоторые химические вещества.
3. Надежность при высоком давлении: Конструкция и материал позволяют эффективно работать при давлениях до 4 МПа.
4. Стандартизация: Изготовление по ГОСТ обеспечивает стабильность размеров и качества, что упрощает подбор и замену.
5. Долговечность: Резиновая основа обеспечивает хорошие компенсационные свойства и устойчивость к старению.

Ответ: ГОСТ 5228-89 устанавливает два основных типа колец САМ:

• САМ: Стандартное кольцо круглого сечения.
• САМ-К: Кольцо с канавкой на внутренней поверхности для облегчения монтажа и улучшения герметизирующих свойств.

Размерный ряд определяется внутренним диаметром (d) и диаметром поперечного сечения (d₀). Внутренний диаметр (d) стандартизирован и может составлять, например, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 мм и более. Диаметр сечения (d₀) также имеет стандартные значения (например, 4, 5, 6, 7, 8, 9, 10, 12 мм и т.д.). Конкретный типоразмер указывается в обозначении, например, "Кольцо САМ-К 50x6 ГОСТ 5228-89", где 50 — внутренний диаметр, 6 — диаметр сечения.

Ответ: Кольца САМ предназначены для работы в следующих условиях:

• Температура: от -20 °C до +100 °C.
• Давление: до 4 МПа (40 кгс/см²).
• Рабочие среды: вода (включая питьевую), пар, воздух, инертные газы, масла минеральные, слабые растворы кислот и щелочей.

Применение недопустимо или требует особой осторожности:

• В средах, содержащих сильные окислители (концентрированные кислоты, щелочи).
• В средах с большим содержанием растворителей, бензина, керосина и других углеводородов, которые могут разрушить резиновую основу.
• При температурах, выходящих за указанный диапазон (при низких температурах резина теряет эластичность, при высоких — разрушается).
• В системах с питьевой водой необходимо убедиться, что резиновая смесь соответствует санитарно-гигиеническим нормам.

Ответ: Для обеспечения надежности при монтаже необходимо:

1. Подготовка поверхностей: Соединяемые поверхности (пазы, канавки) должны быть чистыми, гладкими, без заусенцев, окалины и грязи.
2. Правильный подбор размера: Кольцо должно соответствовать пазу по сечению и внутреннему диаметру. Слишком тугое или слишком свободное кольцо не обеспечит герметичность.
3. Аккуратная установка: Кольцо следует укладывать в паз равномерно, без перекручивания и растяжения. Для облегчения монтажа можно использовать мыльный раствор или силиконовую смазку. Запрещается использовать масла, которые могут разрушить резину.
4. Контроль положения: После установки убедитесь, что кольцо лежит в пазу правильно по всему периметру, не выпадает и не имеет перегибов.
5. Равномерная затяжка: Соединяемые фланцы или детали должны стягиваться равномерно, без перекосов, чтобы обеспечить равномерное обжатие уплотнительного кольца.
