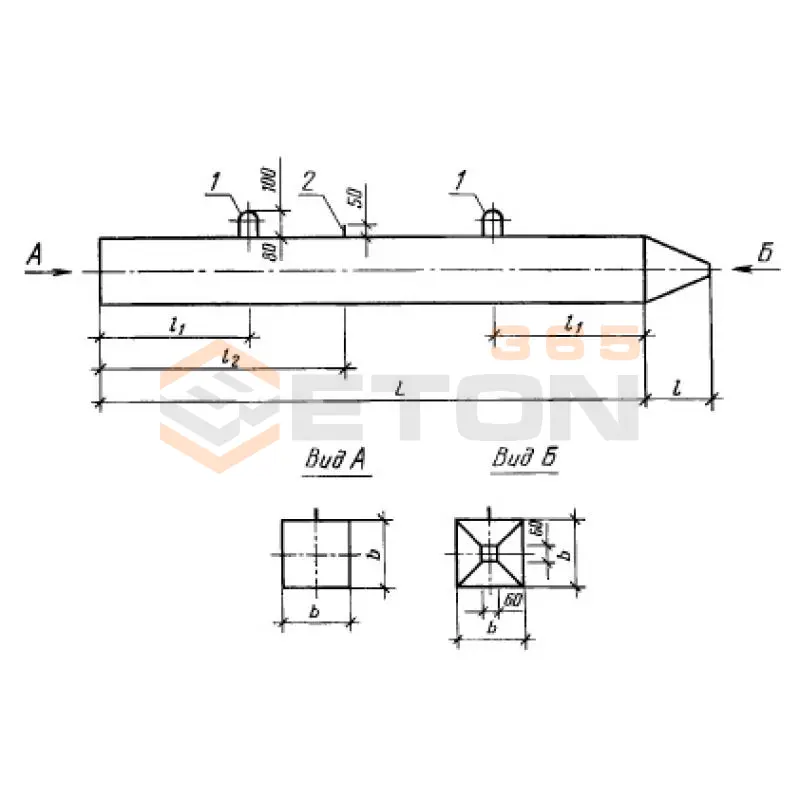

Сваи цельные сплошного квадратного сечения ГОСТ 19804.1-79

ГОСТ 19804.1-79 предусматривает изготовление свай, предназначенных для погружения в грунт следующими основными способами:

1. Забивные сваи (С). Это наиболее распространенный тип. Они погружаются с помощью молотов, вибропогружателей или вдавливающих установок.
2. Сваи-оболочки (СО). Эти сваи имеют круглое сечение, но стандарт также распространяется на общие требования к сваям. Для квадратных свай этот тип менее характерен.
3. Буронабивные сваи изготавливаются непосредственно в грунте, поэтому к данному стандарту не относятся. ГОСТ 19804.1-79 регламентирует именно готовые железобетонные изделия, подлежащие погружению.

Таким образом, для цельных квадратных свай по данному ГОСТу основным является тип "С" (забивные).

Для изготовления цельных свай сплошного квадратного сечения по ГОСТ 19804.1-79 применяется тяжелый бетон. Стандарт устанавливает следующие классы бетона по прочности на сжатие:

• В15 (М200)
• В20 (М250)
• В22,5 (М300)
• В25 (М350)
• В30 (М400)

Конкретный класс бетона назначается в зависимости от несущей способности сваи, условий эксплуатации (включая агрессивность грунтов) и нагрузок, которые будет воспринимать свая. Марка бетона по морозостойкости должна быть не ниже F150, а по водонепроницаемости — не ниже W4.

Маркировка свай состоит из буквенно-цифровых групп, разделенных дефисами.

Расшифровка маркировки "С50.30-6":

• Первая группа ("С"): Тип сваи. "С" — забивная свая.
• Вторая группа ("50.30"): Размеры поперечного сечения и длина сваи в дециметрах.
  • "50" — размер поперечного сечения (50 см или 500 мм).
  • "30" — длина сваи в дециметрах (30 дм = 3 метра).
• Третья группа ("6"): Характеристика несущей способности (расчетная нагрузка) сваи. Цифра соответствует порядковому номеру несущей способности по таблице стандарта. Для данной марки это означает расчетную нагрузку примерно в 60 тонн-сил (тс).

Итог: С50.30-6 — это забивная свая сплошного квадратного сечения со стороной 500 мм, длиной 3000 мм, рассчитанная на нагрузку около 60 тс.

Для армирования цельных свай используется:

1. Продольная рабочая арматура: Как правило, это стержневая арматурная сталь классов А-III (А400) и Ат-IV (А600). Она воспринимает изгибающие моменты и растягивающие усилия, возникающие при погружении и эксплуатации.
2. Поперечная арматура (хомуты): Обычно это проволока класса Вр-I или стержни класса А-I (А240). Она объединяет продольные стержни в каркас, предотвращает их продольный изгиб и воспринимает поперечные силы (срезывающие усилия).
3. Монтажные петли: Изготавливаются из арматурной стали класса А-I (А240) и служат для строповки и перемещения сваи.

Цель армирования:

• Восприятие нагрузок при забивке (ударные и вибрационные воздействия).
• Обеспечение несущей способности сваи при действии вертикальных и горизонтальных нагрузок.
• Предотвращение трещинообразования и хрупкого разрушения.
• Создание прочного каркаса, удерживающего бетон от разрушения.

Основные преимущества данного типа свай заключаются в следующем:

1. Высокая несущая способность: Способны выдерживать значительные вертикальные и горизонтальные нагрузки, что делает их пригодными для многоэтажного строительства и сооружений с высокими нагрузками.
2. Прочность и долговечность: Железобетонная конструкция обладает высокой прочностью на сжатие и стойкостью к агрессивным воздействиям грунтовых вод (при соответствующей марке бетона).
3. Промышленное изготовление: Производство в заводских условиях гарантирует строгое соответствие геометрических размеров, проектной прочности и качества бетона и арматуры.
4. Высокая скорость погружения: Забивка с помощью современной техники позволяет быстро выполнять нулевой цикл строительства.
5. Универсальность применения: Широко используются в самых разных грунтовых условиях (кроме скальных), для фундаментов зданий, мостов, опор ЛЭП и других инженерных сооружений.
6. Стандартизация: Изготовление по ГОСТу обеспечивает предсказуемость характеристик и упрощает проектирование и расчет фундаментов.
