Плиты перекрытия шахт Серия 1.189.1-12с

Плиты перекрытия шахт серии 1.189.1-12с предназначены для устройства перекрытий над стволами вертикальных и наклонных шахт, а также других горных выработок в угольной и горнорудной промышленности. Их основное назначение — обеспечение безопасного и надежного разделения технологических уровней шахты, предотвращение падения людей, оборудования и материалов в ствол. Они служат основой для укладки рельсовых путей, размещения оборудования и организации проезда транспорта на горизонтах. Эти плиты рассчитаны на эксплуатацию в специфических условиях шахт, включая повышенную влажность, агрессивную среду и значительные динамические нагрузки.

При проектировании серии 1.189.1-12с учитывался комплекс нормативных нагрузок и воздействий, регламентированных для подземных сооружений:

1. Постоянные нагрузки: Собственный вес плиты и вес вышележащих конструкций (например, балластного слоя).
2. Временные длительные нагрузки: Вес стационарного оборудования, уложенных материалов.
3. Кратковременные динамические нагрузки: Нагрузки от движущегося транспорта (вагонеток, локомотивов), пешеходов, а также монтажные нагрузки.
4. Специальные воздействия: Агрессивная среда шахтных вод, повышенная влажность.

Конкретная несущая способность каждой марки плиты указывается в рабочих чертежах серии и зависит от ее типоразмера и схемы армирования. Как правило, эти плиты рассчитываются на равномерно распределенную нагрузку в несколько тонн на квадратный метр и на сосредоточенную нагрузку от колес транспорта. Для точных значений необходимо обращаться к спецификациям и паспортам на конкретное изделие.

Плиты перекрытия шахт серии 1.189.1-12с изготавливаются из тяжелого бетона классов по прочности на сжатие не ниже В25 (М350) и арматурной стали.

• Бетон: Должен обладать не только высокой прочностью, но и плотной структурой, низкой проницаемостью для обеспечения долговечности в агрессивной среде. Часто применяются сульфатостойкие цементы или вводятся специальные добавки.
• Арматура: Используется стержневая арматурная сталь классов А-I (А240), А-III (А400) для рабочего армирования и конструктивной. Сварные сетки и каркасы являются основными элементами армирования.

Защита от коррозии является критически важным требованием и обеспечивается:

1. Защитным слоем бетона: Толщина защитного слоя до арматуры строго нормируется (обычно 25-30 мм и более) для предотвращения доступа агрессивных агентов к стальной арматуре.
2. Повышением плотности бетона.
3. В отдельных случаях, для особо агрессивных условий, может предусматриваться дополнительная защита арматуры (например, покрытия) или применение более стойких марок сталей.

Монтаж плит перекрытия шахт — ответственная операция, выполняемая с применением грузоподъемной техники (шахтных подъемных машин или кранов).

1. Подготовка основания: Поверхность опорных консолей или балок, на которые будут укладываться плиты, должна быть выровнена и очищена.
2. Опирание: Плиты серии 1.189.1-12с предназначены для свободного опирания на несущие конструкции (балки, ригели, консоли). Минимальная глубина опирания строго регламентирована проектом и чертежами серии (обычно составляет 100-150 мм). Несоблюдение этой величины может привести к аварийной ситуации.
3. Выверка: После укладки плиты выверяются по проектным отметкам и в плане.
4. Стыковка и анкеровка: Смежные плиты соединяются между собой, а также с опорными конструкциями с помощью закладных деталей и анкеровки, что обеспечивает пространственную жесткость всего перекрытия. Стыки между плитами, как правило, замоноличиваются бетоном.

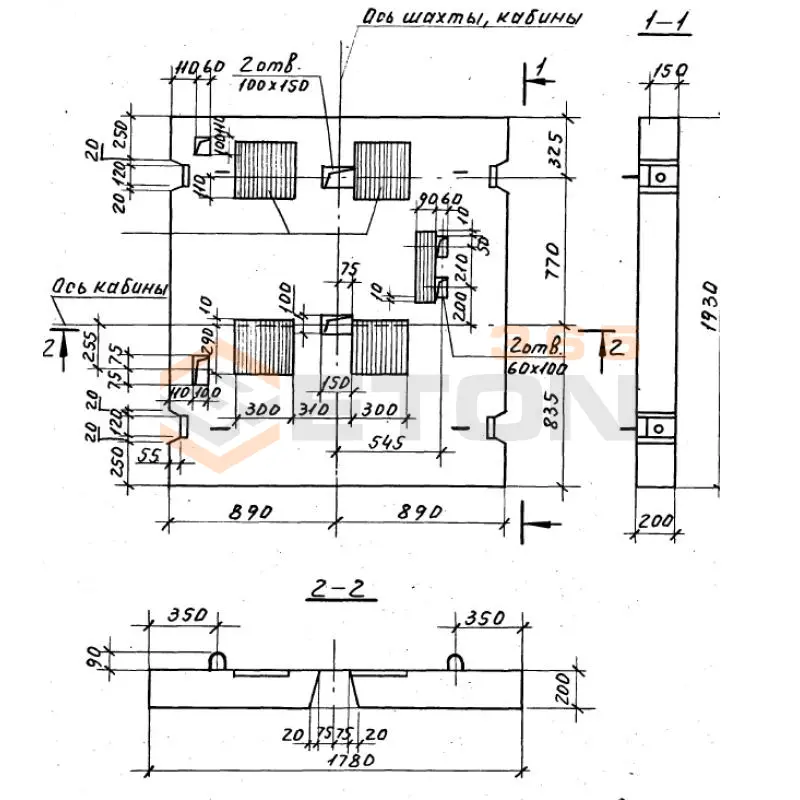

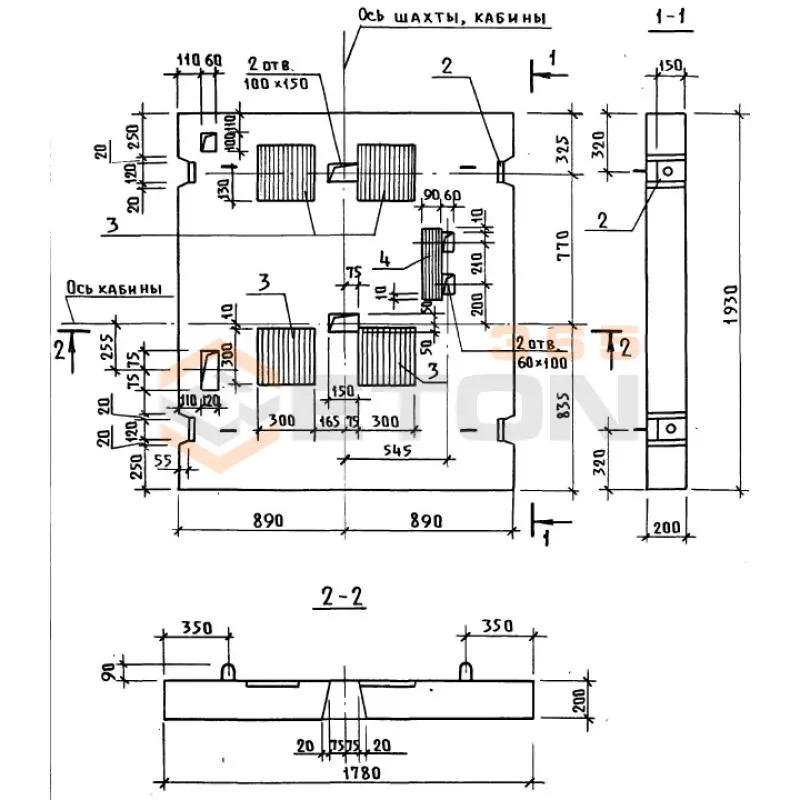

Серия 1.189.1-12с включает в себя несколько марок (типоразмеров) плит, которые различаются по следующим параметрам:

• Габаритные размеры: Длина, ширина и толщина плиты. Например, могут быть плиты длиной 2.0 м, 2.5 м, 3.0 м и т.д., разной ширины для перекрытия стволов различного сечения.
• Конструктивное исполнение: Наличие и расположение отверстий, вырезов, закладных деталей (монтажных петель, пластин для крепления рельсовых путей, ограждений или технологического оборудования).
• Схема армирования и несущая способность: В зависимости от расчетных нагрузок, плиты одной длины, но разных марок, могут иметь различное количество и диаметр рабочей арматуры.

Конкретные марки обозначаются, например, как ППШ-Х, где "ППШ" — плита перекрытия шахтная, а "Х" — цифровой или буквенно-цифровой индекс, указывающий на типоразмер и модификацию. Для подбора нужной марки необходимо использовать таблицы и чертежи, входящие в состав серии 1.189.1-12с.
