Завод "Бетон365" производит ригели пролета ворот серии ПР 05-36.4 – ключевые элементы для создания прочных и долговечных воротных конструкций. Эти железобетонные изделия обеспечивают необходимую жесткость и равномерное распределение нагрузок, гарантируя стабильность и надежность всей системы. Соответствие строгим ГОСТам и использование качественных материалов делает наши ригели оптимальным решением для промышленных, коммерческих и гражданских объектов, где важна бесперебойная эксплуатация ворот.

В Москве и Московской области вы можете купить ригели пролета ворот серии ПР 05-36.4 напрямую от производителя по конкурентной цене. Мы обеспечиваем оперативную доставку на объект и гарантируем соответствие продукции заявленным характеристикам. Для уточнения деталей заказа и получения консультации специалистов предлагаем связаться с нами по телефону.

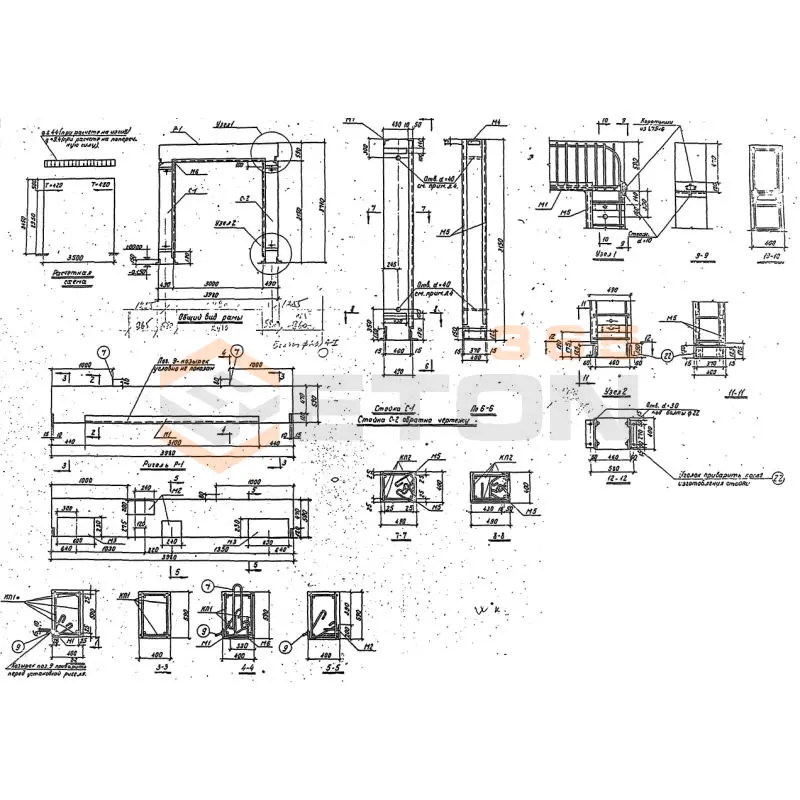

Р 1 (ПР 05-36.4)

Ригели пролета ворот Серия ПР 05-36.4

Длина 3980 мм.
Ширина 400 мм.
Высота 590 мм.
Вес 2400 кг.
Объем бетона 0,94 м3
Геометрический объем 0,9393 м3

Цена: 34648 руб.

Подробнее

Как правильно выбрать - Ригели пролета ворот Серия ПР 05-36.4

Ригели пролета ворот серии ПР 05-36.4 представляют собой горизонтальные несущие элементы, предназначенные для перекрытия проемов промышленных и складских ворот. Они воспринимают нагрузку от стенового ограждения и передают ее на колонны каркаса здания. От правильного выбора ригелей пролета ворот серии ПР 05-36.4 напрямую зависит устойчивость всей фасадной системы и ее долговечность в условиях эксплуатационных нагрузок.

Критерии выбора

Марка бетона и прочностные характеристики: Изделие изготавливается из тяжелого бетона марки не ниже М300 (класс прочности на сжатие В22,5) с показателями морозостойкости F150 и водонепроницаемости W6, что обеспечивает долговечность в условиях внешней среды.
Армирование: Обязательно проверьте паспорт на соответствие рабочей арматуры классу А-III (А400), а монтажных петель – А-I (А240). Каркас должен быть без видимых дефектов и коррозии.
Геометрические параметры и конфигурация: Сверьтесь с проектом на соответствие длины, высоты и ширины сечения. Убедитесь в наличии и правильном расположении закладных деталей для крепления к колоннам и воротных полотен.
Расчетные нагрузки: Уточните, что ригель ПР 05-36.4 рассчитан на восприятие нагрузок от собственного веса, веса стеновых панелей и ветрового давления, характерных для вашего региона и этажности здания.
Соответствие нормам: Изделие должно строго соответствовать требованиям серии 1.423.1-4/88 и ГОСТ 13015-2012, что подтверждается паспортом качества и маркировкой на самом ригеле.

Рекомендации по подбору и монтажу

При закупке ригелей пролета ворот серии ПР 05-36.4 требуйте полный комплект технической документации, включая схемы армирования и чертежи с указанием расположения всех закладных деталей. Особое внимание уделите их совместимости с применяемыми колоннами серии КЭ-01-49. Перед монтажом выполните проверку геодезической разбивки осей и отметок опорных консолей колонн. Установку производите с применением грузоподъемных механизмов соответствующей грузоподъемности, обеспечивая проектный зазор для последующей заделки швов. Надежное соединение закладных деталей ригеля и колонны с помощью сварки является критически важным для обеспечения пространственной жесткости узла сопряжения.

Ответы экспертов на ваши вопросы

Ответ: Ригель серии ПР 05-36.4 — это железобетонное изделие, предназначенное для перекрытия пролетов ворот промышленных и гражданских зданий. Его основные характеристики:

Маркировка: ПР 05-36.4 (где "ПР" — ригель пролета ворот, "05" — порядковый номер типа, "36.4" — длина в дециметрах).
Расчетная длина: 3.64 метра.
Высота сечения: Как правило, составляет 400 мм (0.4 м).
Ширина сечения: Обычно 200 мм (0.2 м).
Масса: Приблизительно 1.5 - 1.8 тонны (точное значение зависит от плотности бетона и армирования и должно указываться в паспорте изделия).
Класс бетона по прочности: Не ниже В22.5 (М300).
Армирование: Предварительно напряженная арматура (стержни или канаты) для обеспечения высокой несущей способности и трещиностойкости.
Назначение: Восприятие нагрузок от вышележащих конструкций (стеновых панелей, перекрытий) и передача их на колонны или простенки.

Ответ: Ригель ПР 05-36.4 рассчитан на значительные нагрузки и используется в зданиях с повышенными требованиями к прочности.

Несущая способность: Конкретное значение расчетной нагрузки (в кН/м или тс/м) указывается в проектной документации и рабочих чертежах серии. Оно зависит от схемы армирования и класса бетона. Как правило, эти ригели предназначены для нагрузок от стенового ограждения и возможных крановых воздействий в промышленных зданиях.
Сфера применения:
- Промышленные здания (цеха, склады, ангары).
- Гражданские здания с широкими проемами (торговые центры, автостоянки).
- Административные и сельскохозяйственные здания.
- Основная функция — формирование верхней части проема ворот, над которым продолжается стена или другие конструкции.

Ответ: Монтаж ригеля ПР 05-36.4 — критически важная операция, требующая строгого соблюдения правил.

Подготовка: Перед монтажом проверяют соответствие ригеля проекту, отсутствие дефектов, готовят опорные поверхности колонн (ригель укладывается на консоли колонн или специальные опорные столики).
Подъем и установка: Подъем осуществляется строго в обозначенных производителем монтажных петлях с помощью крана. Запрещено поднимать ригель за арматурные выпуски. Установка производится на слой цементно-песчаного раствора марки не ниже М100.
Выверка положения: После укладки необходимо тщательно выверить его положение в плане и по высоте, а также проверить горизонтальность. Отклонения не должны превышать допустимых значений, указанных в СНиП.
Крепление: После выверки ригель окончательно закрепляют с помощью сварки закладных деталей к колоннам. Сварные швы должны соответствовать проекту.

Ответ: Использование типового ригеля ПР 05-36.4 дает ряд существенных преимуществ:

Прочность и долговечность: Железобетонная конструкция обладает высокой несущей способностью, устойчивостью к огню, влаге и агрессивным средам (при соответствующем классе бетона).
Промышленное производство: Изготовление в заводских условиях гарантирует стабильное качество, точность геометрических размеров и соответствие ГОСТ.
Технологичность монтажа: Стандартизированные размеры и наличие монтажных петель ускоряют и упрощают процесс сборки конструкций.
Экономическая эффективность: Серийное производство снижает стоимость единицы продукции по сравнению с монолитными решениями, выполняемыми на месте.
Надежность: Предварительно напряженное армирование позволяет эффективно работать на изгиб, минимизируя прогибы и образование трещин при эксплуатационных нагрузках.

Ответ: Приемка ригеля — ключевой этап, обеспечивающий безопасность будущей конструкции.

Паспорт и маркировка: Убедиться в наличии заводского паспорта, где указаны марка бетона, дата изготовления, масса и результаты контрольных испытаний. Маркировка на торце изделия должна четко соответствовать проектной (ПР 05-36.4).
Визуальный осмотр: Тщательно осмотреть изделие на отсутствие трещин (допускаются лишь усадочные шириной не более 0.1 мм), сколов бетона, оголения арматуры и раковин.
Геометрические размеры: Проверить фактические длину, высоту и ширину на соответствие паспортным данным в пределах допустимых отклонений.
Закладные и монтажные элементы: Проверить наличие, правильное расположение и отсутствие повреждений у монтажных петель и закладных деталей.
Качество бетона: Поверхность бетона должна быть плотной, без серьезных дефектов. Простукивание не должно выявлять пустот.
