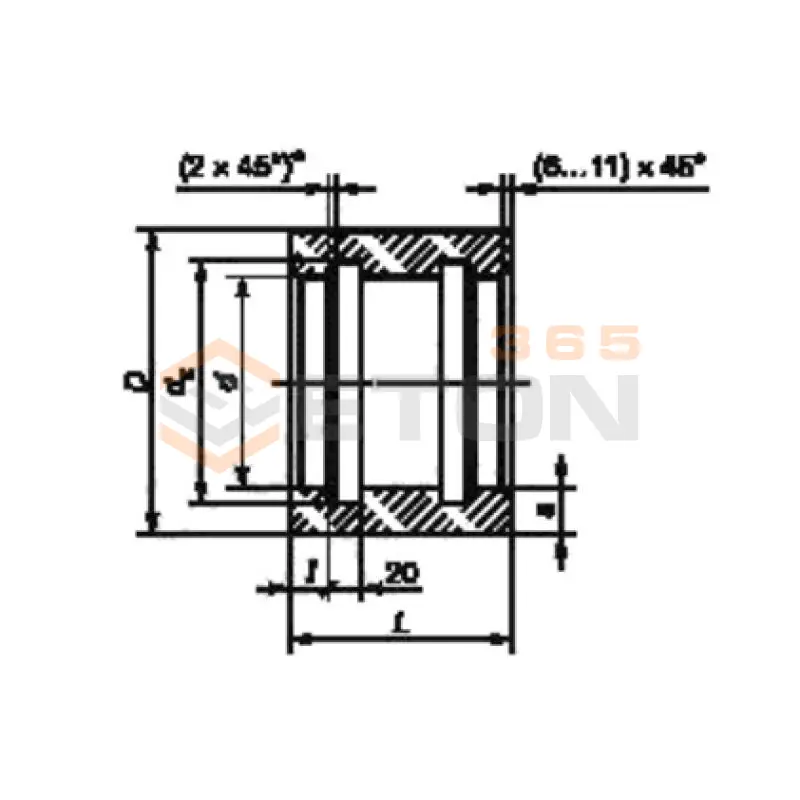

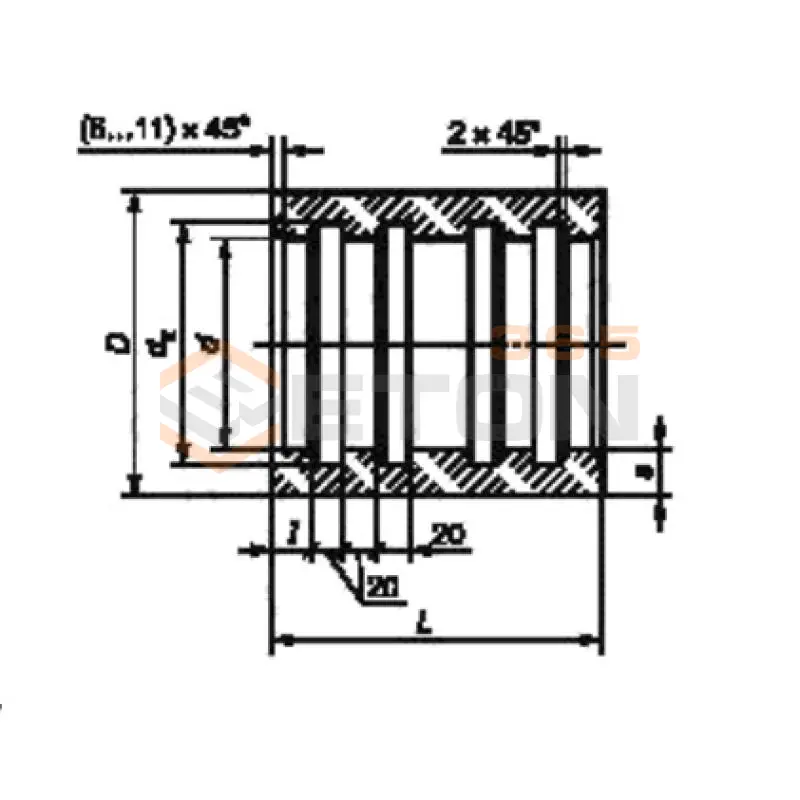

Муфты для напорных труб ГОСТ 31416-2009 ( ГОСТ 539-80, ГОСТ 1839-80 )

Ответ: ГОСТ 31416-2009 распространяется на муфты для соединения напорных железобетонных труб. Основные типы:

1. СМ – Соединительные муфты. Предназначены для стыковки двух труб на прямолинейных участках трассы.
2. ПМ – Переходные муфты. Используются для соединения труб разного диаметра.
3. РМ – Редукционные муфты. Применяются для соединения труб с разными классами прочности или типами раструбов.

Ключевое отличие между ними – функциональное назначение. СМ – для стандартных соединений, ПМ – для изменения диаметра трубопровода, а РМ – для перехода между трубами с разными характеристиками. Все типы обеспечивают герметичность и прочность стыка, рассчитанного на рабочее давление в трубопроводе.

Ответ: Муфты, производимые по ГОСТ 31416-2009, рассчитаны на работу в напорных трубопроводах с рабочим давлением до 1,6 МПа (16 атм). Диапазон условных проходов (Ду), для которых они применяются, составляет от 300 мм до 1600 мм. Конкретные типоразмеры и их соответствие классам прочности труб (например, Т-50, Т-100) указаны в таблицах стандарта. При выборе муфты необходимо убедиться, что ее рабочие параметры (давление и диаметр) соответствуют параметрам соединяемых труб.

Ответ: Муфты изготавливаются из тяжелого бетона классов по прочности на сжатие не ниже В30 (для давлений до 0,6 МПа) и В35 (для давлений свыше 0,6 МПа). Армирование выполняется стальной арматурой для обеспечения необходимой прочности и стойкости к нагрузкам.

Герметичность соединения обеспечивается с помощью резиновых уплотнительных колец круглого или специального профиля, которые размещаются в пазах раструбной части муфты и гладкого конца трубы. При сочленении кольцо сжимается, создавая надежный и долговечный гидроизолирующий барьер.

Ответ: Основные преимущества:

1. Надежность и долговечность: Соответствие ГОСТ гарантирует, что изделия прошли испытания и выдерживают заявленные нагрузки и давление.
2. Унификация и взаимозаменяемость: Стандартизированные размеры и конструкция позволяют использовать муфты от разных производителей, упрощая проектирование, поставки и монтаж.
3. Высокая скорость монтажа: Соединение с помощью резиновых колец не требует дополнительных материалов (таких как цементный раствор) и специального оборудования, что значительно ускоряет процесс укладки трубопровода.
4. Герметичность: Конструкция с уплотнительными кольцами обеспечивает высокую степень герметичности, что критически важно для напорных систем.
5. Стойкость к агрессивным средам: Бетон обладает высокой коррозионной стойкостью, что делает муфты пригодными для использования в различных грунтовых условиях.

Ответ: ГОСТ 31416-2009 устанавливает строгий контроль на всех этапах производства. Основные контролируемые параметры и виды испытаний включают:

1. Прочность бетона: Испытание контрольных образцов на сжатие.
2. Водонепроницаемость бетона: Для муфт, работающих под давлением.
3. Геометрические параметры: Проверка внутреннего и внешнего диаметров, длины, ширины и глубины пазов под уплотнительные кольца.
4. Испытание на водонепроницаемость собранного стыка: Проводится на опытном соединении "муфта-труба" для проверки герметичности под испытательным давлением, превышающим рабочее.
5. Внешний вид: Отсутствие трещин, раковин и других дефектов, влияющих на эксплуатацию. Каждая партия муфт должна сопровождаться паспортом качества, подтверждающим соответствие этим требованиям.
