Плиты подоконные Серия 1.136.1-13 и ГОСТ 6785-80 (ГОСТ 8484-82, 1.136-1)

Производство и применение плит подоконных серии 1.136.1-13 регламентируется следующими основными документами:

1. Серия 1.136.1-13: Это рабочие чертежи (серия), которые содержат конкретные типоразмеры, схемы армирования, спецификации материалов и монтажные указания для этих изделий.
2. ГОСТ 6785-80: Основной государственный стандарт на железобетонные подоконные плиты для жилых и общественных зданий. Он определяет технические условия, классификацию, параметры, требования к бетону и арматуре, правила приемки, методы контроля и маркировку.
3. ГОСТ 8484-82: Этот стандарт распространяется на облицованные керамическими плитками подоконные плиты, если изделие имеет такую отделку.
4. Серия 1.136-1: Является более ранней или общей серией, на основе которой разработана серия 1.136.1-13.

Типовые размеры и маркировка регламентированы серией 1.136.1-13. Как правило, плиты имеют длину, кратную строительному модулю, например, 600 мм, 1200 мм, 1800 мм и т.д. Ширина и толщина являются постоянными или варьируются в определенном диапазоне (например, толщина 40-50 мм).

Маркировка плиты выглядит следующим образом: ПС 15-12-1.

• ПС — аббревиатура "Плита Подоконная".
• Первые цифры (15) — длина плиты в дециметрах (1500 мм).
• Вторые цифры (12) — ширина плиты в дециметрах (1200 мм).
• Последняя цифра (1) — тип плиты или вариант исполнения (например, с четвертью или без, для конкретного типа окна).

Точные типоразмеры и расшифровку марок необходимо смотреть в таблицах конкретного выпуска серии 1.136.1-13.

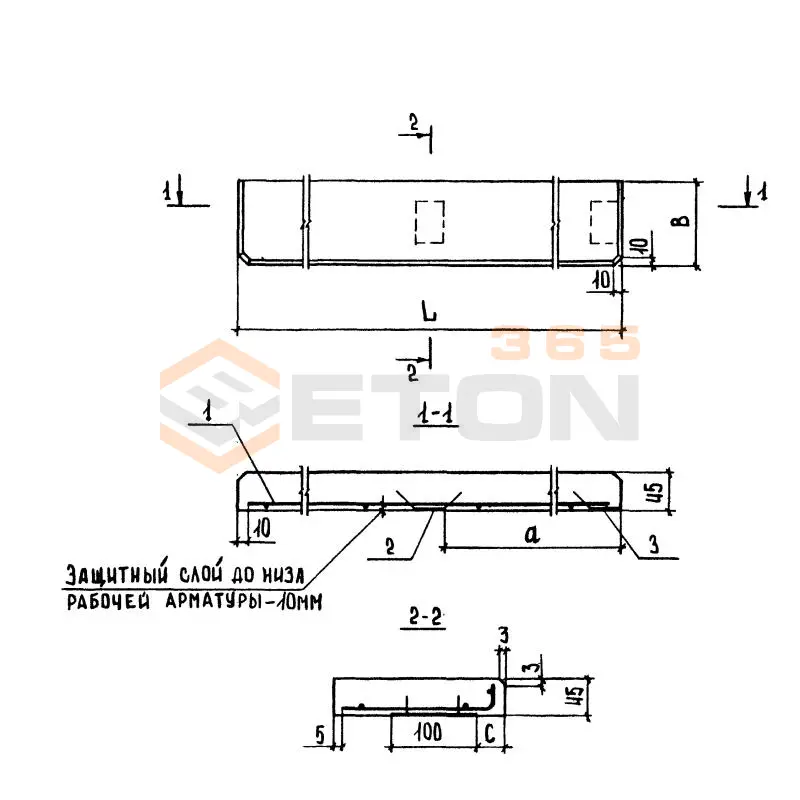

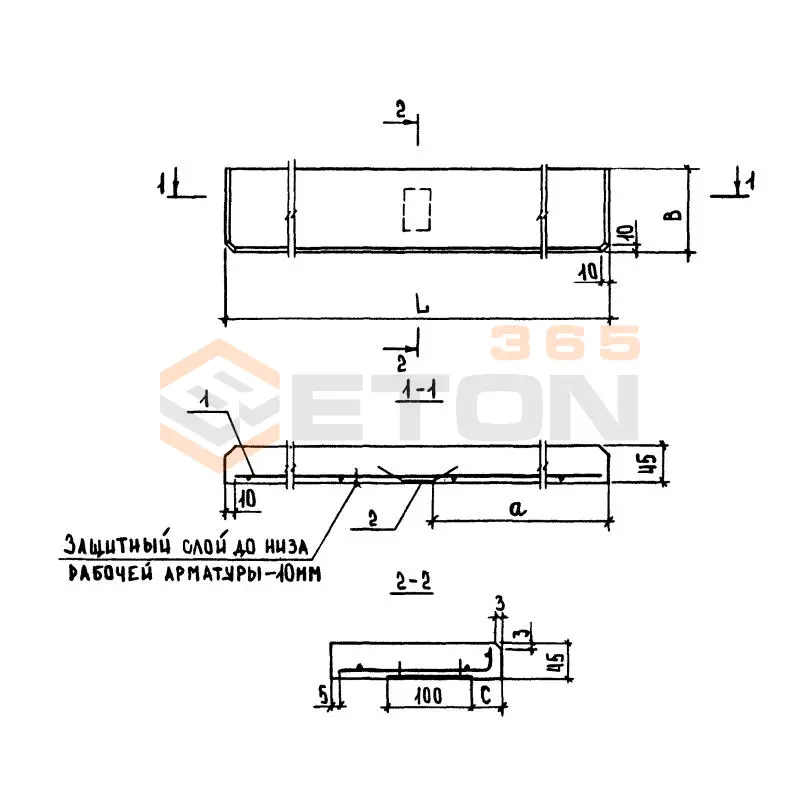

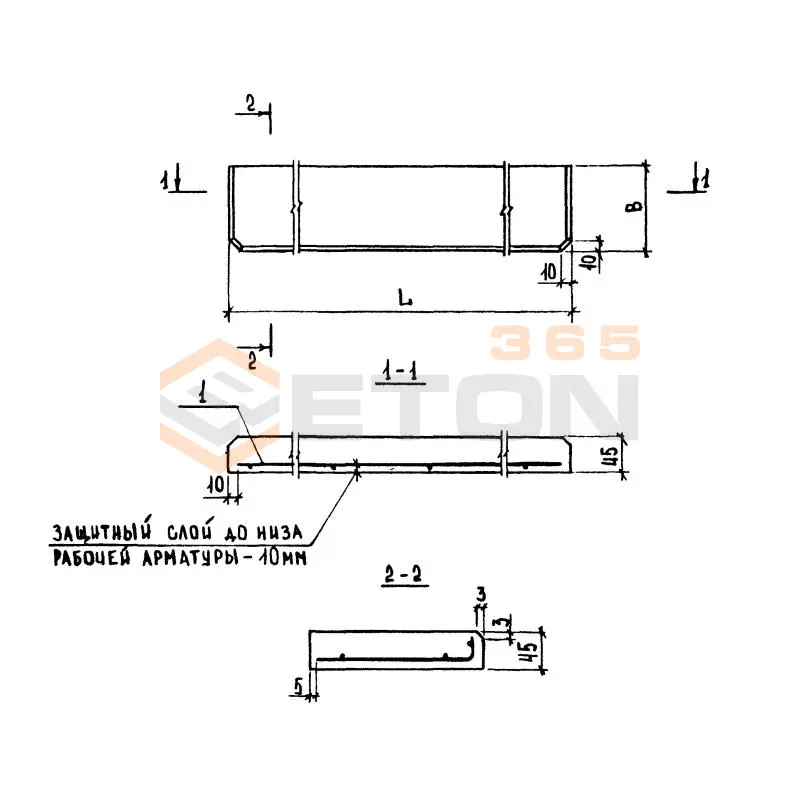

Плиты подоконные по серии 1.136.1-13 и ГОСТ 6785-80 изготавливаются в нескольких вариантах исполнения:

1. Прямые (без четверти): Стандартные плиты с прямоугольным сечением.
2. С четвертью: Имеют выступ (четверть) с одной или двух сторон для лучшего примыкания к оконному блоку и откосу, что улучшает теплозащиту и герметичность узла.
3. Облицованные: Лицевая поверхность таких плит облицована керамической или глазурованной плиткой (регламентируется ГОСТ 8484-82). Это позволяет отказаться от дополнительной отделки после монтажа.
4. Необлицованные: Требуют последующей отделки штукатуркой, окраской или другими материалами.

Выбор типа зависит от конструкции оконного проема и требований к отделке.

Основные требования к монтажу и эксплуатации включают:

1. Подготовка основания: Плита укладывается на выровненное основание (кладку, бетон) по слою цементно-песчаного раствора.
2. Уклон: Плита должна быть уложена с уклоном в сторону помещения (обычно 1-3%) для стока возможного конденсата.
3. Крепление: Плита должна быть надежно закреплена в стене. Как правило, для этого предусмотрены закладные детали или анкеровка с помощью арматуры, заделываемой в швы кладки или монолитный пояс.
4. Теплоизоляция: Место примыкания плиты к стене и оконной коробке должно быть тщательно утеплено и герметизировано для предотвращения мостиков холода.
5. Эксплуатация: Не допускаются ударные нагрузки, превышающие расчетные. При отделке необходимо обеспечивать сохранность уклона поверхности плиты.

Согласно ГОСТ 6785-80 и серии 1.136.1-13, к материалам для плит подоконных предъявляются следующие требования:

1. Бетон:
   • Класс по прочности на сжатие: Не ниже В15 (марка бетона М200).
   • Морозостойкость: Для изделий, эксплуатируемых в условиях попеременного замораживания и оттаивания (наружные подоконники), устанавливается не ниже F50.
   • Водонепроницаемость: Может предъявляться для конкретных условий эксплуатации.
2. Арматура:
   • Рабочая арматура: Как правило, используется стальная арматурная проволока класса Вр-I или стержни класса А-I, А-III.
   • Монтажная арматура: Применяется арматура класса А-I.
   • Сетки: Часто используются сварные арматурные сетки. Конкретные диаметры и схемы армирования указаны в рабочих чертежах серии 1.136.1-13.
