Плиты перекрытия тоннелей Серия 0.55.18.236

Плиты перекрытия тоннелей серии 0.55.18.236 предназначены для устройства верхнего покрытия (перекрытия) транспортных, пешеходных, коммуникационных и специальных тоннелей. Они применяются при строительстве тоннелей метрополитена, автомобильных тоннелей, подземных переходов, коллекторов и других подземных сооружений. Основная функция — восприятие постоянных и временных нагрузок от грунта засыпки, транспорта и пешеходов с последующей передачей этих нагрузок на стены тоннеля.

Точные значения нагрузок и несущей способности определяются расчетом для конкретных условий проекта и указываются в рабочих чертежах. Однако, плиты серии 0.55.18.236, как правило, рассчитываются на восприятие значительных нагрузок, включая:

• Собственный вес плиты.
• Вес слоя грунта обратной засыпки.
• Временные нагрузки от транспорта (например, нагрузки от колес автомобилей по СНиП или Eurocode).
• Снеговые нагрузки (для открытых участков).
• Динамические воздействия. Для получения конкретных цифр по несущей способности (например, расчетный изгибающий момент, поперечная сила) необходимо обращаться к официальной технической документации (серии) и выполнять поверочный расчет с учетом всех действующих факторов.

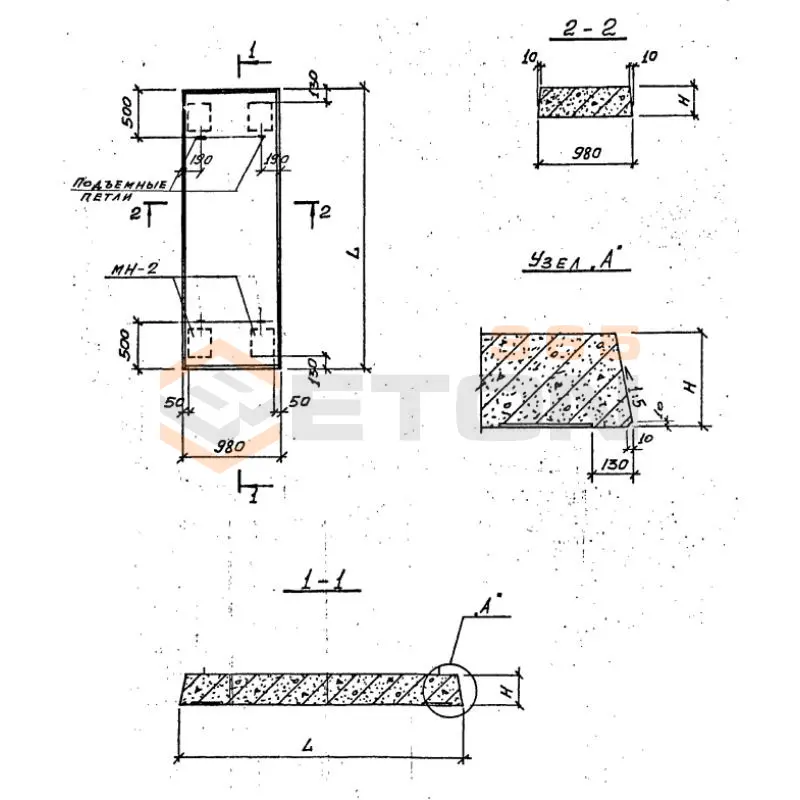

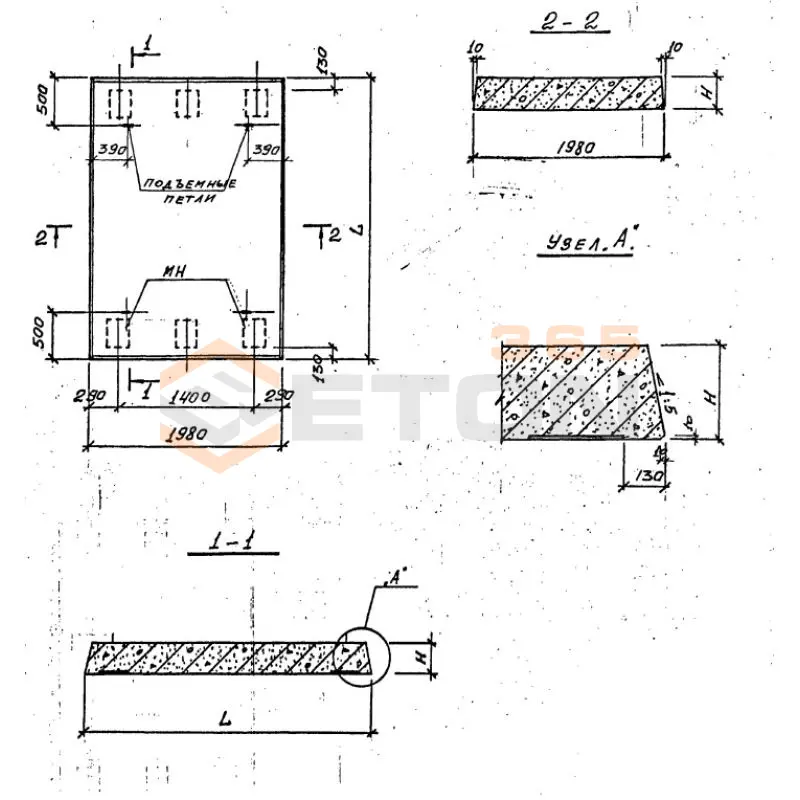

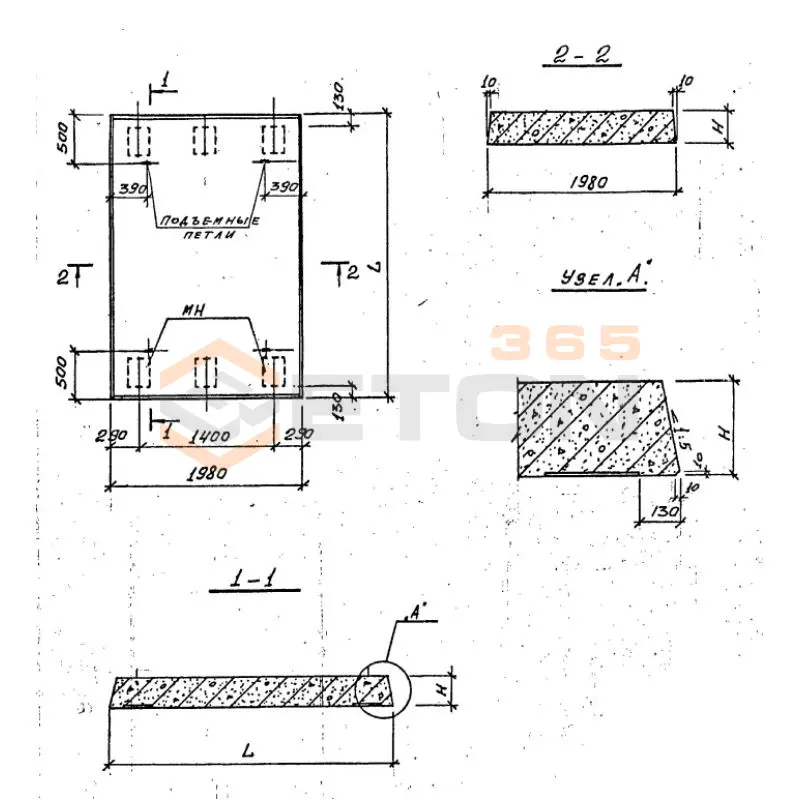

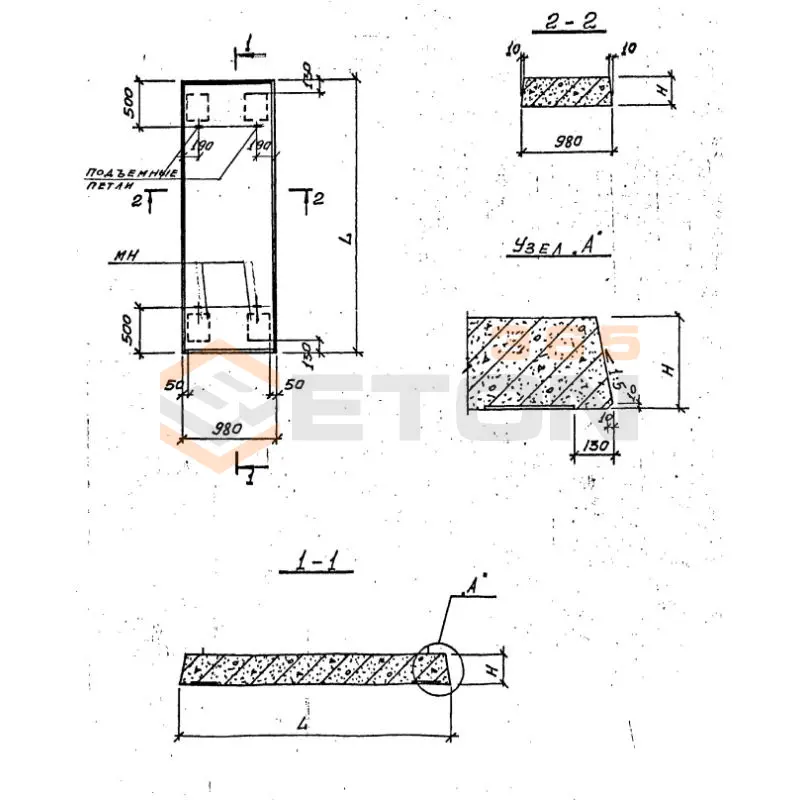

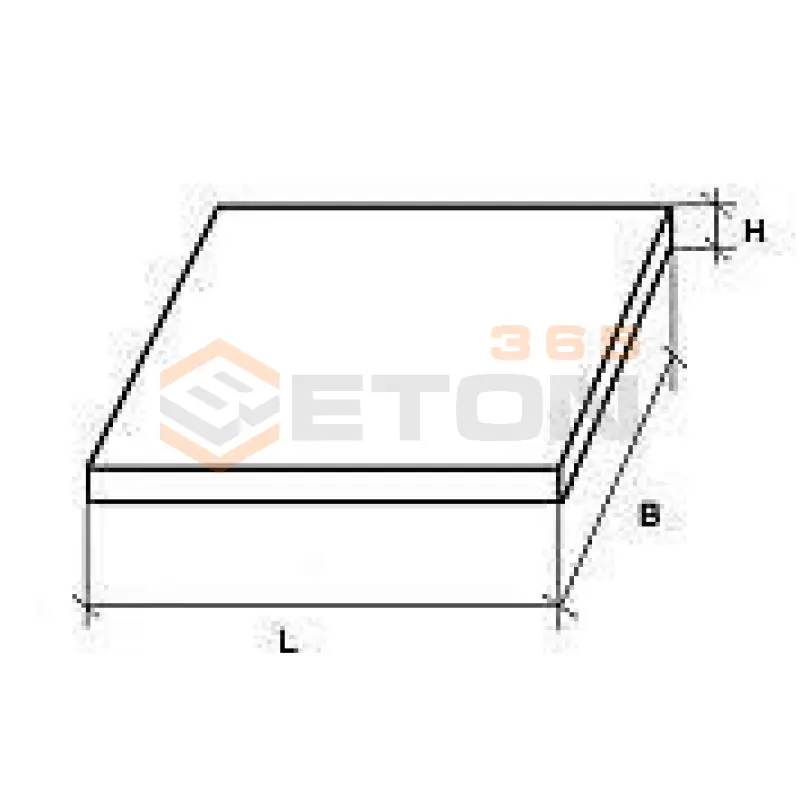

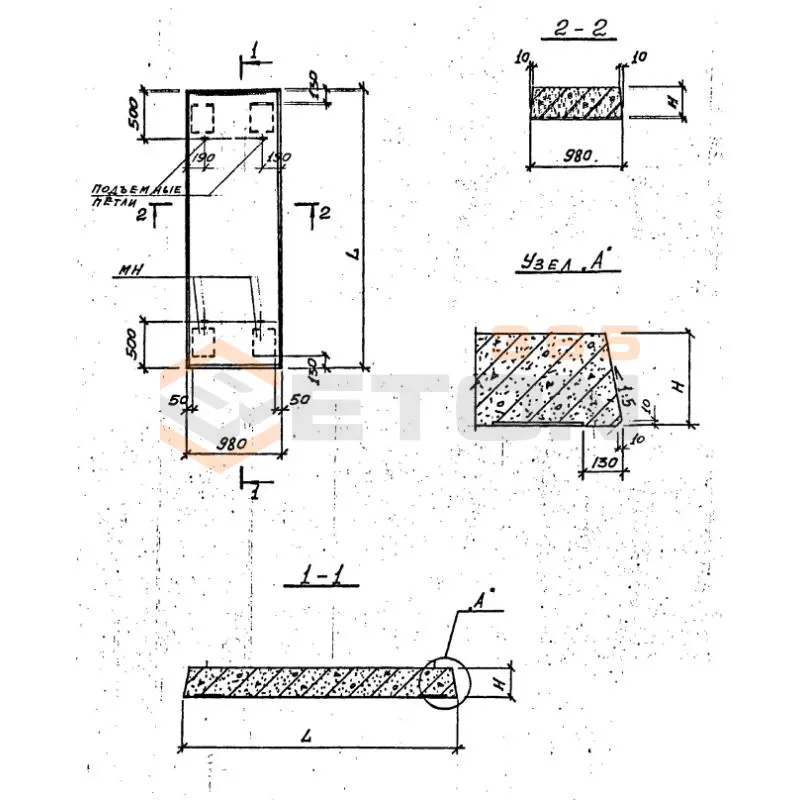

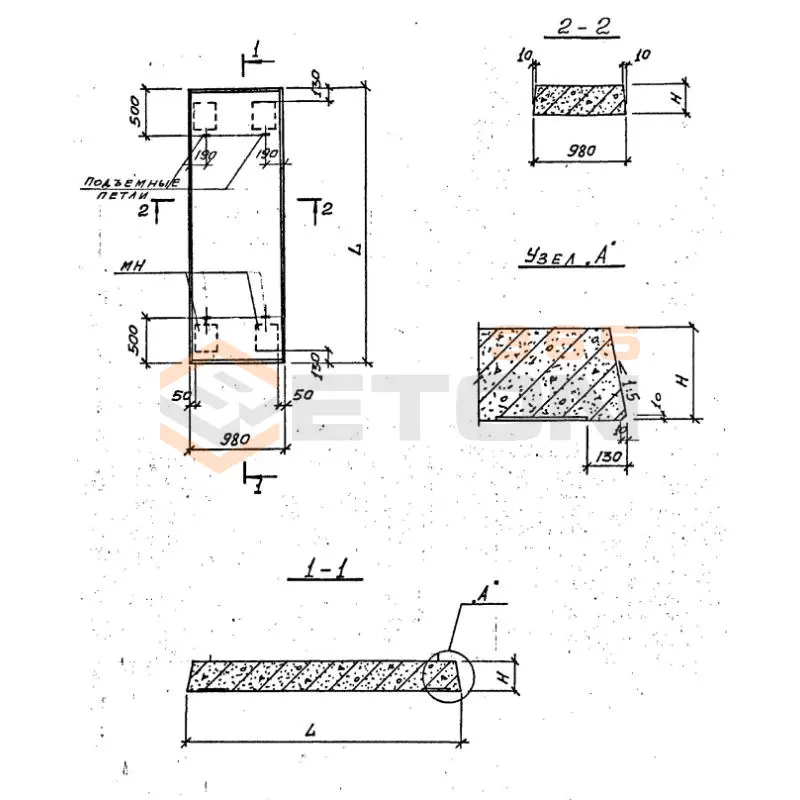

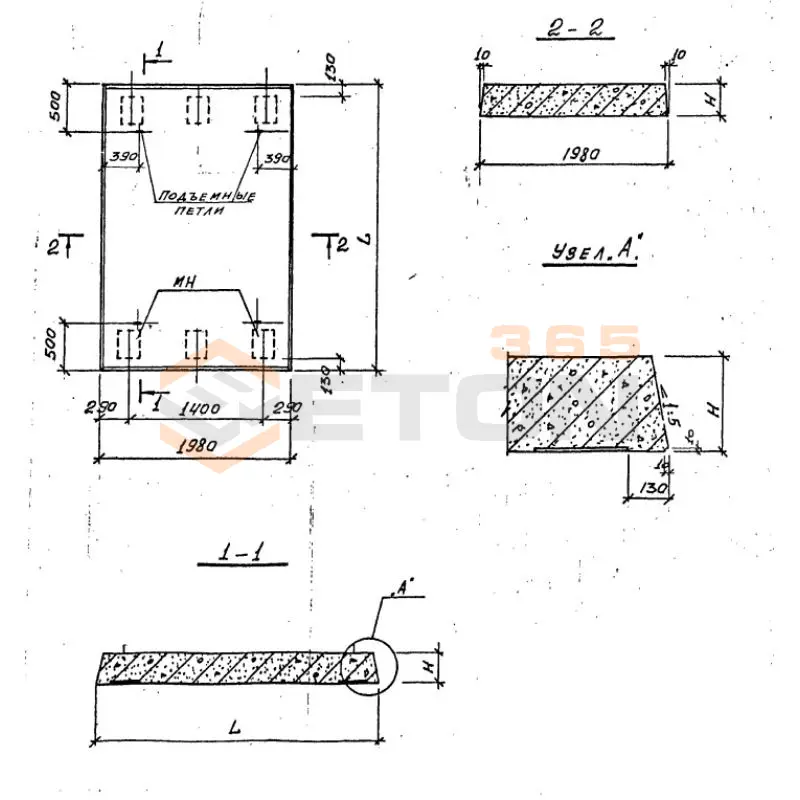

Плиты перекрытия серии 0.55.18.236 изготавливаются из тяжелого бетона классов по прочности на сжатие, как правило, В25-В35 (M350-M450), с предварительно напряженной или ненапрягаемой арматурой. Арматура применяется стальная классов А-III (А400), А-IV (А600) и выше, а для предварительного напряжения — высокопрочная проволока или канаты. Что касается габаритных размеров, серия 0.55.18.236 предполагает типовую номенклатуру плит. Ширина плит обычно составляет 1.0, 1.5 или 2.0 метра. Длина варьируется в зависимости от пролета тоннеля и может достигать 6 метров и более. Толщина плиты обычно находится в диапазоне от 160 мм до 220 мм. Конкретные размеры (Длина x Ширина x Толщина) и маркировка (например, ПТ 60.18.236) указываются в спецификациях проекта.

Использование типовой серии 0.55.18.236 имеет ряд преимуществ:

1. Проектная и нормативная база: Изделия полностью соответствуют требованиям действующих СНиП и ГОСТ, что упрощает согласование и приемку работ.
2. Технологичность и скорость монтажа: Заводское изготовление обеспечивает высокое качество бетона и точность геометрических размеров, что позволяет вести монтаж быстро и с минимальными трудозатратами.
3. Проверенные конструктивные решения: Конструкция плит (армирование, анкеровка, монтажные петли) отработана и надежна.
4. Унификация: Серия позволяет унифицировать решения для разных объектов, сокращая сроки проектирования и стоимость.
5. Долговечность: Применение качественных материалов и защитного слоя бетона обеспечивает длительный срок службы в агрессивных условиях подземной среды.

При монтаже и эксплуатации плит перекрытия серии 0.55.18.236 необходимо строго соблюдать следующие требования:

• Складирование и транспортировка: Плиты должны складироваться на ровной площадке в проектном положении (на прокладках). Подъем производится строго за все предусмотренные монтажные петли.
• Подготовка опор: Поверхности стен тоннеля (опор), на которые укладываются плиты, должны быть выверены по проектным отметкам и горизонтали.
• Опора плиты: Минимальная глубина опирания плиты на стену должна соответствовать проекту (обычно не менее 100-120 мм).
• Герметизация швов: После укладки стыки между плитами, а также швы в местах опирания должны быть герметизированы в соответствии с проектом (например, уплотнительными шнурами, герметиками) для предотвращения протечек.
• Обратная засыпка: Производить засыпку грунтом можно только после окончательного монтажа всех плит и устройства гидроизоляции. Засыпка должна вестись послойно с равномерным распределением нагрузки и уплотнением каждого слоя.
