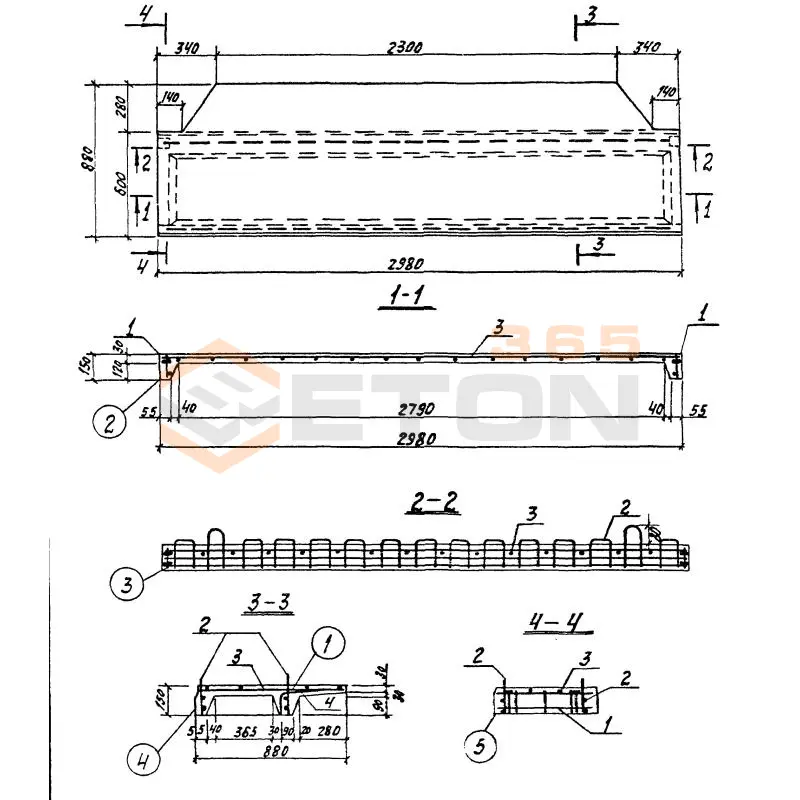

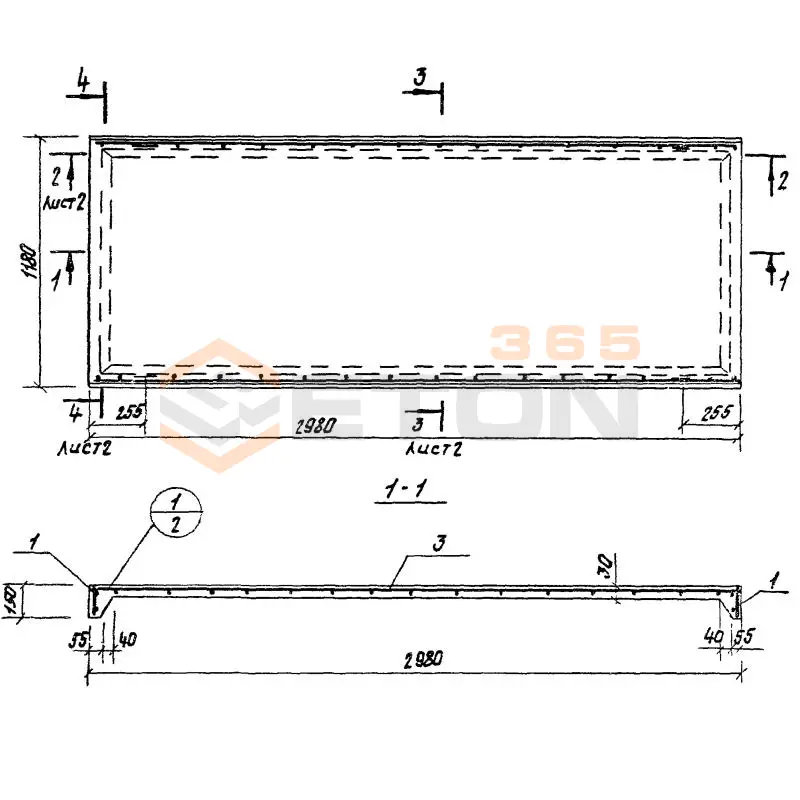

Плиты перекрытий Серия 3.702-1/79

Ответ: Серия 3.702-1/79 предусматривает выпуск многопустотных плит перекрытий (ПК, ПНО и др.). Основные номинальные длины плит составляют от 2400 мм до 9000 мм с градацией через 300 мм. Ширина плит, как правило, составляет 1000 мм, 1200 мм и 1500 мм. Толщина стандартных плит — 220 мм. Конкретные типоразмеры и маркировка (например, ПК 60.15) указываются в рабочих чертежах серии, где цифры обозначают длину и ширину в дециметрах.

Ответ: Несущая способность (расчетная нагрузка) плит перекрытий Серии 3.702-1/79 зависит от нескольких факторов:

1. Марка бетона: Обычно применяется тяжелый бетон классов В15 - В25 (марки М200-М300). Чем выше класс бетона, тем выше прочность.
2. Напрягаемая арматура: В плитах используется предварительно напряженная арматура (например, стержни класса Ат-IV, Ат-V или проволока). Класс и количество арматуры определяют способность плиты выдерживать изгибающие моменты.
3. Длина пролета: Более длинные плиты, как правило, имеют меньшую допустимую нагрузку при прочих равных условиях. Конкретное значение расчетной нагрузки (например, 400 кгс/м², 600 кгс/м², 800 кгс/м² с учетом собственного веса) указывается в таблицах серии или в маркировке проекта для каждого типоразмера плиты.

Ответ: Ключевые особенности монтажа и опирания:

1. Минимальная глубина опирания: Как правило, составляет 90 мм для стен из кирпича и бетонных блоков и 70-75 мм для стальных и железобетонных конструкций. Точная величина указывается в проекте.
2. Подготовка основания: Поверхность несущих стен или балок должна быть выровнена по горизонту раствором.
3. Анкеровка: После укладки плиты соединяются между собой и с несущими стенами с помощью монтажных петель или анкеров, а швы между плитами заполняются бетоном. Это обеспечивает пространственную жесткость всего перекрытия.
4. Заделка торцов: Пустоты на торцах плит, опираемых на кирпичные стены, необходимо заделывать бетоном или специальными пробками на глубину не менее 120 мм для предотвращения их смятия и промерзания.

Ответ: Проектом серии допускается устройство отверстий, но со строгими ограничениями:

1. Расположение: Отверстия, как правило, можно делать только в зонах, близких к опорам, где изгибающие моменты минимальны. Запрещается делать вырезы в средней трети пролета плиты, где растягивающие напряжения максимальны.
2. Размер: Диаметр или размер стороны отверстия обычно не должен превышать определенного значения (например, 150-200 мм) без дополнительного усиления.
3. Усиление: При необходимости устройства больших отверстий (например, под стояки канализации или вентиляции) требуется проектное решение по их усилению — устройство обойм из стального профиля или дополнительных балок по контуру отверстия. Резка плит должна производиться без ударных нагрузок, чтобы не разрушить предварительно напряженный бетон.

Ответ: Основное преимущество — повышенная трещиностойкость и прогибоустойчивость. Предварительное обжатие бетона растянутой арматурой позволяет эффективно противостоять эксплуатационным нагрузкам. Это позволяет:

• Перекрывать большие пролеты (до 9-12 метров) без промежуточных опор.
• Уменьшить толщину перекрытия и, как следствие, снизить собственный вес конструкции, что экономит материалы в фундаменте и несущих стенах.
• Получить более жесткое и надежное перекрытие с меньшими деформациями при нагрузке по сравнению с непреднапряженными конструкциями.
