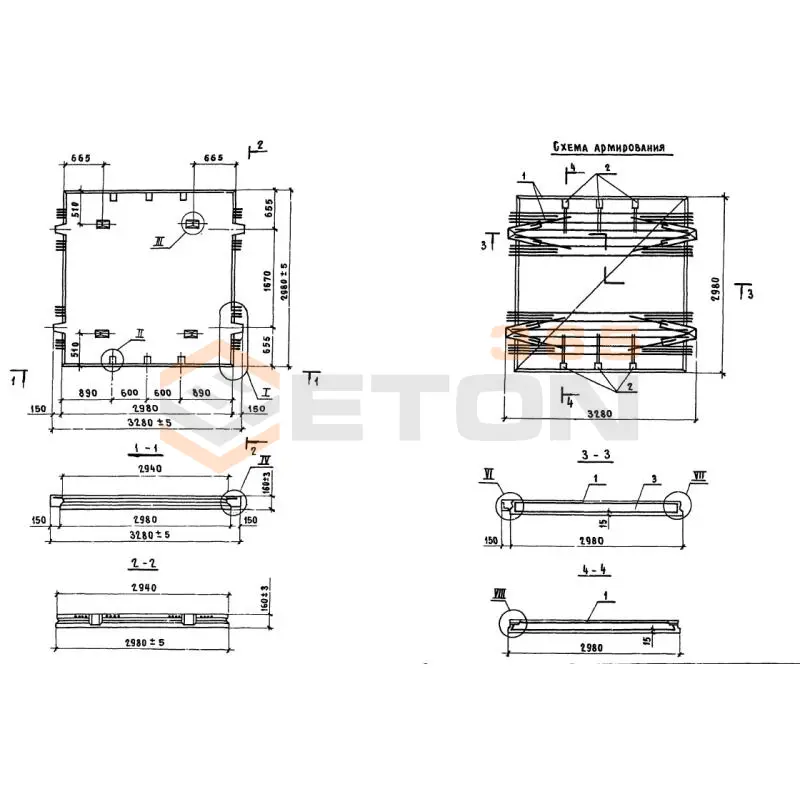

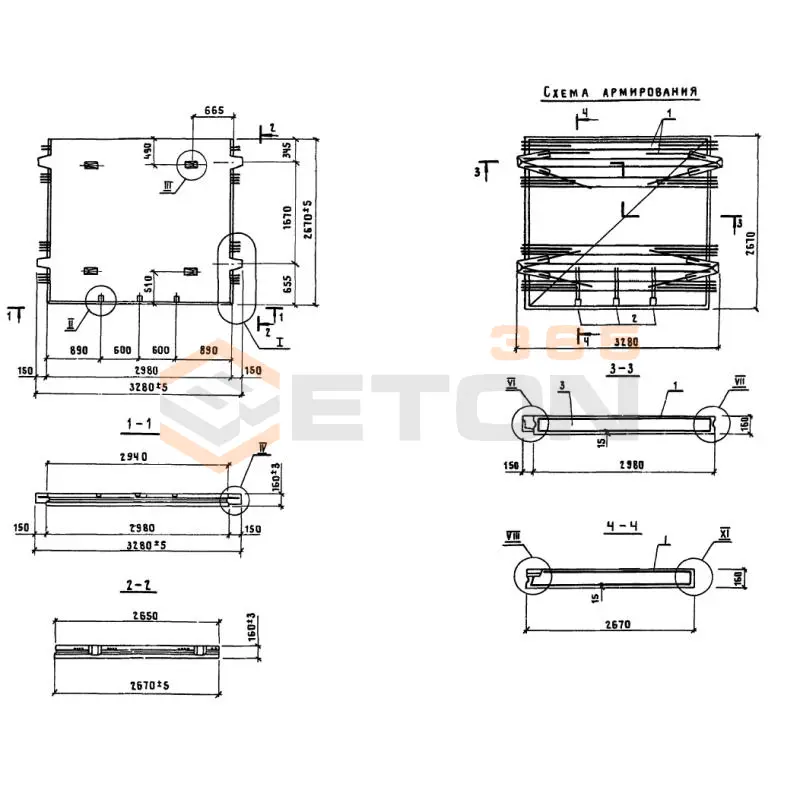

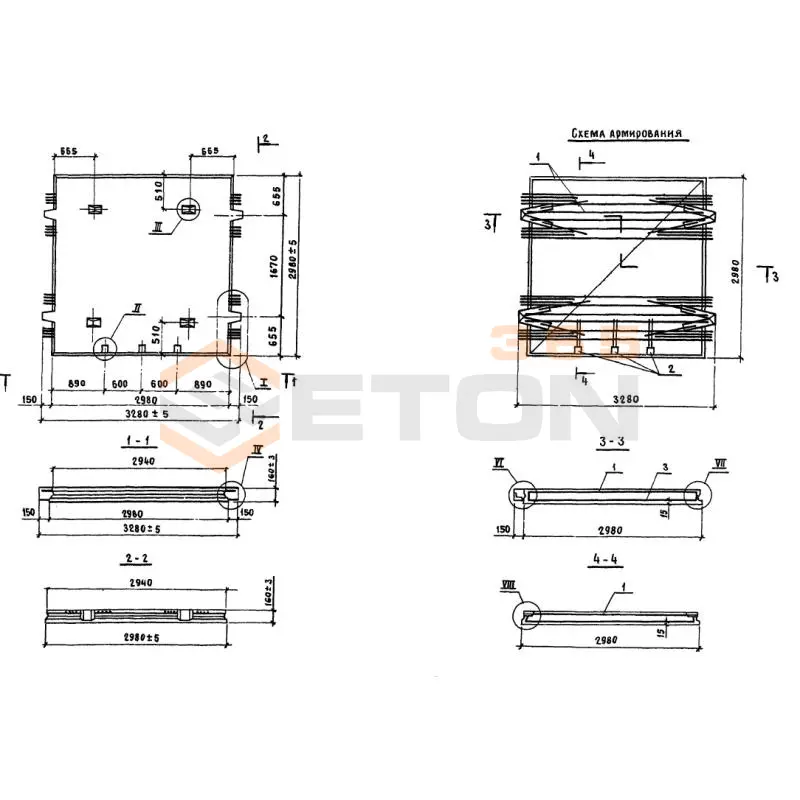

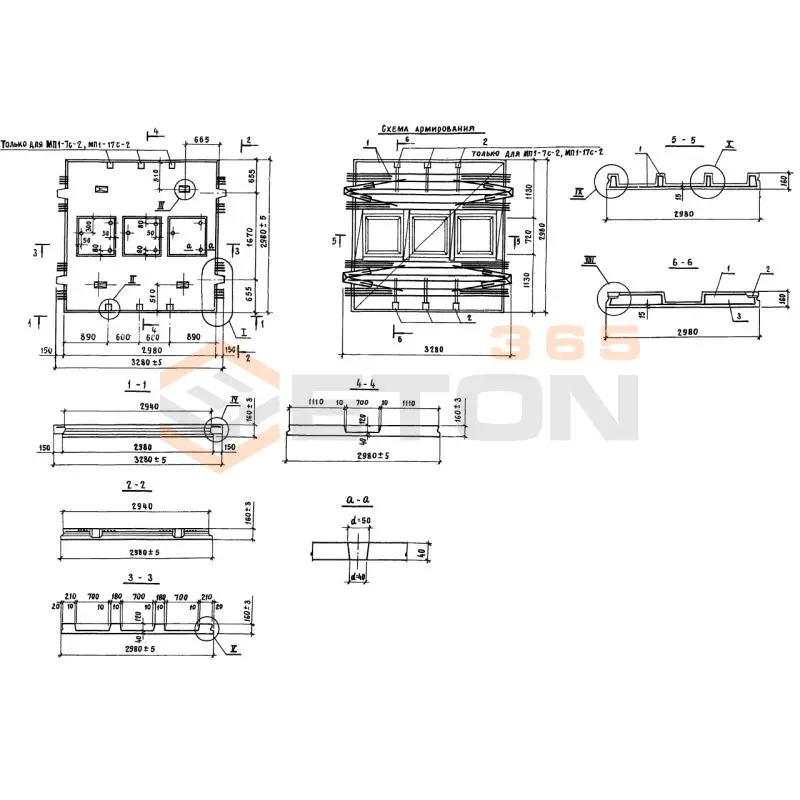

Плиты межколонные Серия 1.420.1-24с

Плиты межколонных перекрытий серии 1.420.1-24с предназначены для устройства перекрытий в каркасных зданиях, где они укладываются в промежутках между ригелями или балками, опирающимися на колонны. Их основная функция – создание горизонтальной несущей конструкции этажа, воспринимающей и распределяющей эксплуатационные нагрузки (от людей, оборудования, мебели) и передающей их на каркас здания. Они обеспечивают пространственную жесткость сооружения и служат основой для полов.

Основные характеристики регламентированы серией 1.420.1-24с:

• Тип: Плиты пустотные (чаще всего с круглыми пустотами).
• Номинальная длина: Стандартно варьируется в диапазоне от 3,0 до 7,2 метров с градацией, например, 3,0; 3,6; 4,2; 4,8; 5,4; 6,0; 6,6; 7,2 м.
• Номинальная ширина: Как правило, 1,0; 1,2; 1,5 и 1,8 метра.
• Толщина (высота): Стандартная толщина для таких плит составляет 220 мм или 300 мм.
• Класс бетона: Обычно используется бетон класса В15 (М200) или выше (например, В20, В25) по прочности на сжатие.
• Армирование: Предварительно напряженная арматура (стержни или проволока) для повышения несущей способности и трещиностойкости.

Расчетная нагрузка на плиты межколонные серии 1.420.1-24с зависит от их марки (типоразмера), длины и схемы армирования. Точное значение указывается в рабочих чертежах и спецификациях для каждого проекта. Как правило, эти плиты рассчитываются на полезную распределенную нагрузку в диапазоне от 400 до 800 кгс/м² и выше (например, 400, 500, 600, 800, 1000 кгс/м²), не включая собственный вес плиты. Для определения точной несущей способности конкретной плиты необходимо обращаться к маркировочным чертежам серии и проектной документации.

Ключевые особенности монтажа и опирания:

1. Опирание: Плиты опираются на полки ригелей или поперечных балок каркаса. Минимальная глубина опирания, как правило, составляет 80-100 мм и должна быть точно соблюдена по проекту.
2. Анкеровка: После укладки плиты соединяются между собой и с элементами каркаса с помощью сварки закладных деталей или анкеровки выпусков арматуры. Это обеспечивает совместную работу конструкций и пространственную неизменяемость здания.
3. Монтажные петли: Подъем и укладка плит производятся за специальные монтажные петли с использованием строп соответствующей грузоподъемности.
4. Подготовка основания: Поверхность ригеля, на которую укладывается плита, должна быть выровнена. Часто перед монтажом на нее наносится слой цементно-песчаного раствора.
5. Заделка швов: После монтажа швы между плитами заделываются бетоном или раствором.

Область применения:

• Многоэтажные каркасные гражданские здания (жилые дома, офисные центры, административные здания).
• Промышленные здания и сооружения.
• Общественные здания (учебные заведения, больницы, торговые комплексы).

Ключевые преимущества:

• Высокая прочность и несущая способность: Благодаря предварительно напряженному армированию.
• Индустриальность: Заводское изготовление обеспечивает высокое качество и точность геометрических размеров.
• Скорость монтажа: Крупноразмерные элементы позволяют быстро возводить перекрытия.
• Унификация: Стандартизированные размеры и параметры упрощают проектирование и поставку.
• Огнестойкость: Железобетон обладает высокими показателями огнестойкости.
• Долговечность: Расчетный срок службы соответствует сроку службы всего здания (50 лет и более).
