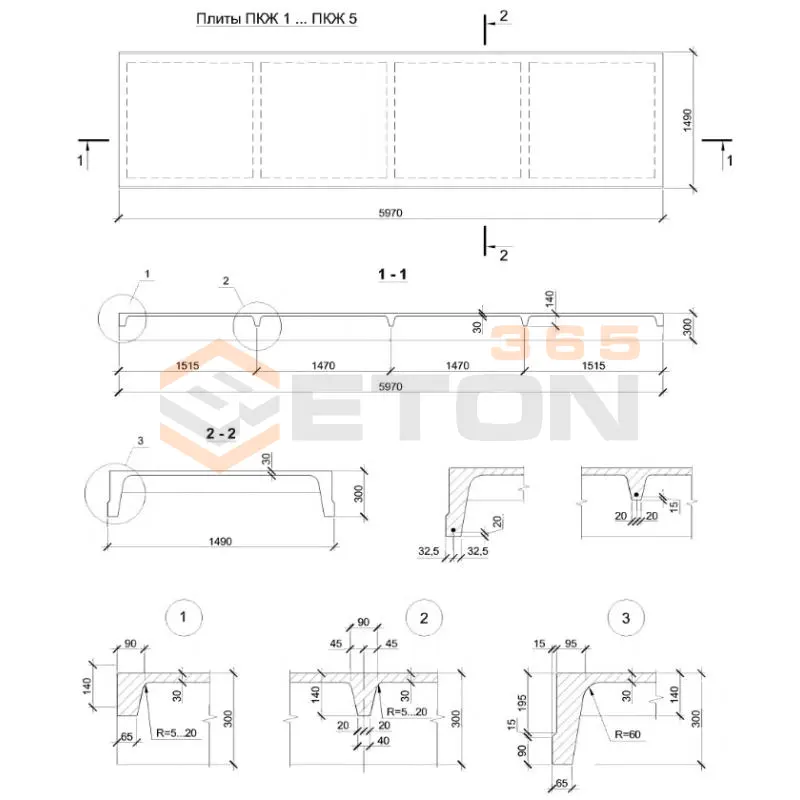

Плиты ребристые железобетонные крупнопанельные Серия ПК 01-106

Плиты ребристые железобетонные крупнопанельные серии ПК 01-106 представляют собой сборные железобетонные конструкции, предназначенные для перекрытий в промышленных и гражданских зданиях. Основные характеристики:

• Типоразмеры и маркировка: Маркировка плит включает индекс ПК (плита крупнопанельная), цифры 01-106, обозначающие серию, и дополнительные цифры, указывающие на длину, ширину и несущую способность (например, ПК 60.18.8, где 60 – длина в дм, 18 – ширина в дм, 8 – расчетная нагрузка в кПа).
• Габаритные размеры: Стандартная длина плит составляет от 3,0 до 7,2 метра (чаще 6,0 м), ширина – 1,2, 1,5, 1,8 или 2,4 метра. Толщина плиты (высота сечения) обычно 220-300 мм, включая ребра.
• Материал: Бетон класса В15-В25 (марка М200-М350), арматура – стальные стержни классов А-I, А-III, предварительно напряженная арматура для повышения трещиностойкости.
• Нагрузка: Расчетная равномерно распределенная нагрузка – от 4 до 12 кПа (400-1200 кгс/м²), в зависимости от марки.
• Масса: Вес одной плиты варьируется от 1,5 до 4,5 тонн, в зависимости от размеров.
• Особенности конструкции: Имеют продольные ребра жесткости (обычно 2-4 ребра), что увеличивает несущую способность при меньшем весе по сравнению с плоскими плитами. Могут иметь закладные детали для монтажа.

Плиты серии ПК 01-106 широко применяются в строительстве благодаря своей прочности и универсальности. Основные области применения и ограничения:

• Рекомендуемые объекты:
  • Промышленные здания: цеха, склады, мастерские, где требуются перекрытия с высокой несущей способностью.
  • Гражданские здания: многоквартирные жилые дома (в том числе панельные), общежития, административные здания.
  • Общественные сооружения: школы, больницы, торговые центры (для межэтажных перекрытий и покрытий).
  • Особенно подходят для зданий с большими пролетами (до 7,2 м) и нагрузками (например, от оборудования).
• Ограничения:
  • Не рекомендуется использовать в зданиях с агрессивной средой (например, химические производства без дополнительной защиты бетона), так как бетон может подвергаться коррозии.
  • Ограничения по сейсмичности: обычно применяются в районах с сейсмичностью до 7-8 баллов, но требуют проверки расчетом и дополнительного армирования в сейсмичных зонах.
  • Не подходят для конструкций с динамическими или ударными нагрузками без специального расчета (например, в подъемно-транспортных сооружениях).
  • Требуют надежной гидроизоляции при использовании во влажных помещениях или на кровлях.

Монтаж плит серии ПК 01-106 требует соблюдения строгих правил для обеспечения прочности и долговечности конструкции. Основные этапы и требования:

• Подготовка основания:
  • Опорные поверхности (стены, балки, ригели) должны быть выровнены по горизонтали, очищены от мусора и льда.
  • Глубина опирания плиты на несущие конструкции составляет не менее 120 мм (для кирпичных стен) и 70-100 мм для железобетонных конструкций, согласно проекту.
  • Перед укладкой на основание укладывается слой цементно-песчаного раствора марки не ниже М100 толщиной 10-20 мм для равномерного распределения нагрузки.
• Процесс монтажа:
  • Плиты поднимают с помощью крана (грузоподъемностью, соответствующей весу плиты) с использованием специальных траверс или строповки за монтажные петли.
  • Укладка производится последовательно, начиная с опорных узлов, с контролем горизонтальности по уровню.
  • Зазоры между плитами (швы) должны быть не более 20-30 мм и заполняются бетоном класса не ниже В15 после выверки положения.
• Анкеровка и соединения:
  • Смежные плиты соединяются между собой сваркой закладных деталей или с помощью анкеров, что обеспечивает пространственную жесткость перекрытия.
  • После монтажа выполняется замоноличивание швов и опорных узлов.
• Требования безопасности: Запрещается производить монтаж при ветре свыше 15 м/с, гололеде, а также без проекта производства работ. Рабочие должны быть обучены и использовать СИЗ.

Долговечность плит серии ПК 01-106 обеспечивается за счет качества материалов и соблюдения условий эксплуатации, но возможны типичные дефекты. Основные аспекты:

• Факторы долговечности:
  • Использование бетона с низкой проницаемостью и арматуры с защитным слоем (не менее 20-30 мм) предотвращает коррозию.
  • Правильный монтаж и проектирование (например, учет температурно-усадочных деформаций) снижают риск трещин.
  • Регулярные осмотры и обслуживание (например, восстановление защитного слоя при повреждениях).
• Возможные дефекты:
  • Трещины: Могут появляться из-за перегрузок, усадки бетона, температурных воздействий или ошибок монтажа (например, недостаточное опирание). Мелкие волосяные трещины (до 0,3 мм) обычно не опасны, но требуют наблюдения.
  • Отслоение защитного слоя бетона: Возникает при низком качестве бетона или механических повреждениях, что приводит к оголению арматуры и коррозии.
  • Прогибы: Превышение допустимых прогибов (норма – L/200, где L – длина пролета) может свидетельствовать о перегрузке или потере предварительного напряжения.
  • Дефекты закладных деталей: Коррозия или смещение анкеров, что снижает прочность соединений.
• Меры по устранению: Для ремонта применяются инъектирование трещин, торкретирование, усиление碳纤维ными материалами или дополнительными конструкциями. Важно проводить экспертизу при серьезных дефектах.

Производство и применение плит серии ПК 01-106 регламентируется рядом государственных и отраслевых стандартов, обеспечивающих безопасность и качество. Основные документы:

• ГОСТы и СНиПы:
  • ГОСТ 9561-91: "Плиты перекрытий железобетонные многопустотные для зданий и сооружений" – устанавливает технические условия, хотя серия ПК 01-106 может иметь свои ТУ, разработанные на основе этого стандарта.
  • ГОСТ 13015-2012: "Изделия бетонные и железобетонные для строительства. Общие технические требования" – определяет требования к маркировке, прочности, морозостойкости, защитному слою бетона.
  • СНиП 2.03.01-84 (актуализированная редакция СП 63.13330.2018): "Бетонные и железобетонные конструкции" – нормы проектирования, включая расчет нагрузок и деформаций.
  • СНиП 3.03.01-87 (СП 70.13330.2012): "Несущие и ограждающие конструкции" – правила монтажа, приемки и контроля качества.
• Серийная документация:
  • Серия ПК 01-106: Разработана проектными институтами (например, ЦНИИПромзданий) и включает рабочие чертежи, технические условия (ТУ) и альбомы типовых решений, которые согласованы с госорганами.
  • Стандарты организации (СТО): Для конкретных производителей, если они вносят изменения в конструкцию.
• Дополнительные нормы: Например, СП 20.13330.2016 "Нагрузки и воздействия" для учета климатических и эксплуатационных факторов. Применение должно соответствовать проектной документации, утвержденной для каждого объекта.
