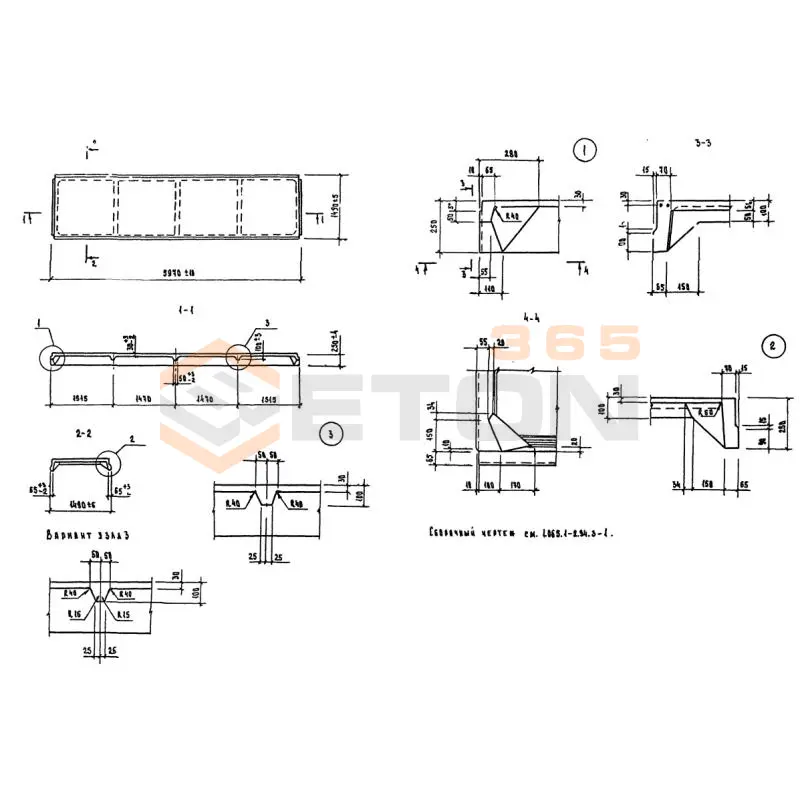

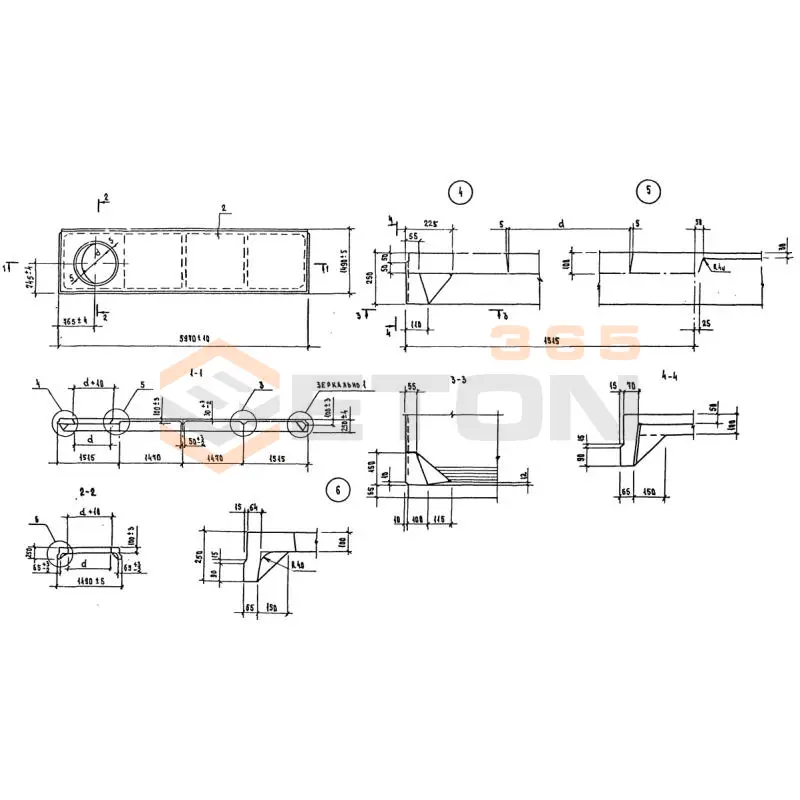

Плиты ребристые серия 1.065.1-2.94 ( 1.865.1-4/89, 1.865.1-4/84, 1.865-1 )

Плиты ребристые данных серий применяются в качестве несущих элементов покрытий промышленных зданий, общественных сооружений и сельскохозяйственных объектов. Они предназначены для эксплуатации в отапливаемых и неотапливаемых помещениях, а также в условиях сейсмичности до 9 баллов (для конкретных модификаций). Основная функция – восприятие значительных нагрузок от снега, оборудования и собственного веса, обеспечение пространственной жесткости здания.

Основные преимущества:

• Высокая несущая способность при относительно малом собственном весе за счет ребристой конструкции.
• Экономия материала (бетона и арматуры) по сравнению с массивными плитами той же несущей способности.
• Удобство прокладки инженерных коммуникаций в пространстве между ребрами.
• Хорошие показатели по огнестойкости и долговечности.

Основные недостатки:

• Более сложная технология изготовления (необходимость в специальной опалубке).
• Негладкий потолок, требующий дополнительной отделки (подшивки, штукатурки) для создания ровной поверхности.
• Ограниченная номенклатура типоразмеров по сравнению с современными сборными системами.

Плиты рассчитаны на нормативные нагрузки, включающие:

• Собственный вес плиты.
• Вес конструкции пола (стяжка, изоляция, покрытие).
• Временные нагрузки (снеговые, технологические, от людей и оборудования) в зависимости от назначения здания. Конкретные значения нагрузок указываются в рабочих чертежах и спецификациях.

Стандартная маркировка включает в себя тип плиты, габаритные размеры (длину и ширину в дециметрах), расчетную нагрузку (в кПа или кгс/м²) и другие характеристики (например, наличие закладных деталей, тип опирания). Пример: П1-12-60-АТV, где "П1" – тип плиты, "12" – длина 12 дм (1200 мм), "60" – ширина 60 дм (6000 мм), "АТV" – класс напрягаемой арматуры.

Основные правила монтажа и опирания:

1. Подготовка опор: Поверхности несущих конструкций (балок, ригелей, стен) должны быть выровнены до проектной отметки.
2. Укладка раствора: Перед укладкой плиты на несущую конструкцию наносится слой цементно-песчаного раствора марки не ниже М100 толщиной 10-20 мм для обеспечения равномерной передачи нагрузки.
3. Опирание: Плиты должны опираться минимум на две стороны, как правило, на полки несущих балок или ригелей. Глубина опирания обычно составляет не менее 70-100 мм (точное значение указано в серии).
4. Анкеровка: После укладки плиты соединяются между собой и с несущими конструкциями с помощью сварки закладных деталей, что обеспечивает пространственную жесткость всего каркаса здания.
5. Замоноличивание: Швы между плитами, а также полости в местах опирания заполняются бетоном класса не ниже В15.

Ограничения и особые условия применения:

• Агрессивная среда: При эксплуатации в средах с агрессивной степенью воздействия на бетон и арматуру требуется применение специальных мер защиты (повышенная плотность бетона, защитные покрытия), что должно быть отражено в проекте.
• Температурный режим: Расчетная температура наружного воздуха для отапливаемых зданий, где применяются плиты, обычно не ниже -40°C. Для неотапливаемых зданий требуются дополнительные расчеты.
• Сейсмичность: Применение в сейсмических районах (более 7 баллов) допускается только для специально предназначенных для этого марок плит, указанных в серии, и при выполнении дополнительных требований по анкеровке и армированию.
• Динамические нагрузки: При значительных динамических нагрузках (от машин, оборудования) необходима установка виброизоляционных прокладок или другие конструктивные решения, не предусмотренные стандартной серией.
