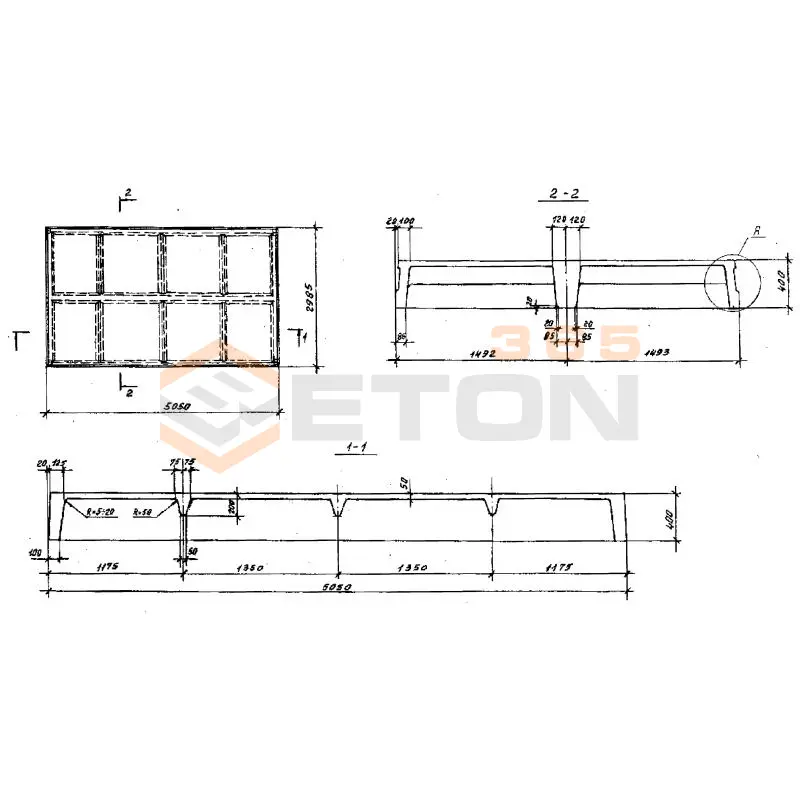

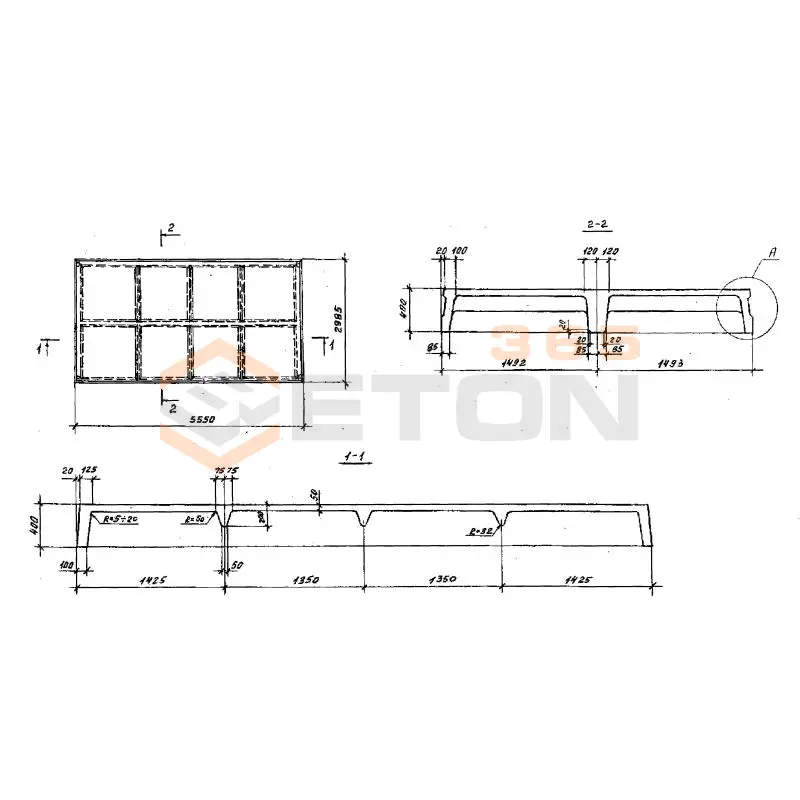

Плиты ребристые ГОСТ 27215-87

Плиты ребристые по ГОСТ 27215-87 предназначены для устройства покрытий и перекрытий промышленных зданий и сооружений. Основные области применения включают: покрытия одноэтажных и многоэтажных производственных зданий, сельскохозяйственных построек (например, коровники, птичники), складских комплексов, а также общественных зданий с большими пролетами (спортивные залы, торговые центры). Их ребристая конструкция обеспечивает высокую несущую способность при относительно небольшом собственном весе, что делает их оптимальным решением для перекрытия значительных пролетов (обычно 6 и 12 метров) без промежуточных опор.

Основные преимущества:

• Высокая несущая способность: Ребристая конструкция эффективно распределяет нагрузки, что позволяет выдерживать значительные эксплуатационные нагрузки, включая нагрузки от оборудования.
• Большие пролеты: Предназначены для перекрытия пролетов 6 и 12 метров, что сокращает количество необходимых колонн и опор.
• Жесткость: Обладают высокой пространственной жесткостью, что важно для устойчивости здания в целом.
• Удобство для прокладки коммуникаций: Пространство между ребрами часто используется для скрытой прокладки инженерных сетей (электропроводка, вентиляция).

Основные недостатки:

• Больший вес: По сравнению с пустотными плитами аналогичной длины, ребристые плиты тяжелее, что требует более мощных фундаментов и кранов для монтажа.
• Необходимость в "выравнивающем" слое: Как правило, требуют устройства выравнивающей стяжки по верху для создания ровного пола, так как верхняя полка плиты не является идеально гладкой готовой поверхностью.
• Более высокая стоимость: Из-за большего расхода бетона и арматуры их стоимость обычно выше, чем у пустотных плит.

При выборе и заказе плит ребристых по ГОСТ 27215-87 необходимо обращать внимание на следующую маркировку и параметры:

1. Марка плиты: Например, 1П1-6, 2П2-12. Маркировка расшифровывается так:

   • Первая цифра (1, 2): Номинальная ширина плиты в дециметрах (1 = 1000 мм, 2 = 1500 мм, 3 = 2000 мм и т.д., согласно серии).
   • Буква "П": Тип изделия — плита.
   • Вторая цифра (1, 2): Тип опирания и наличие закладных деталей (например, 1 — для опирания по полкам ригелей, 2 — по верху ригелей).
   • Число после дефиса (6, 12): Номинальная длина плиты в метрах.

2. Расчетная нагрузка: Указывается в килопаскалях (кПа) или килограмм-силах на квадратный метр (кгс/м²). Это ключевой параметр, определяющий, какую нагрузку может выдержать плита в эксплуатации.

3. Класс бетона по прочности: Например, B15, B20, B25. Определяет прочность бетона на сжатие.

4. Марка стали арматуры: Указывает класс арматуры, используемой для армирования.

5. Масса плиты: Важный параметр для расчета нагрузок на фундамент и для организации монтажа.

Требования к монтажу и устройству швов регламентированы проектом производства работ (ППР) и общими строительными нормами:

1. Подготовка опор: Поверхности опор (ригелей, балок) должны быть выровнены. Глубина опирания плиты должна строго соответствовать проекту (обычно не менее 70-100 мм).
2. Монтаж: Плиты укладываются с помощью крана. Подъем должен осуществляться за все предусмотренные производителем монтажные петли. Запрещается поднимать плиту за арматуру или ребра.
3. Выверка положения: После укладки проверяется горизонтальность поверхности и правильность положения плит относительно разбивочных осей.
4. Анкеровка: Смежные плиты должны быть соединены между собой и с несущими конструкциями с помощью сварки закладных деталей или анкеровки монтажных петель, как того требует проект. Это обеспечивает пространственную жесткость всего перекрытия.
5. Устройство швов: Швы между плитами (обычно шириной 20-30 мм) заполняются цементно-песчаным раствором марки не ниже M100. Раствор должен быть тщательно уплотнен. Перед заделкой швов поверхности плит в зоне шва необходимо очистить от грязи и увлажнить для обеспечения хорошего сцепления.

Долговечность и огнестойкость обеспечиваются на стадии проектирования и изготовления плит:

Долговечность:

• Защитный слой бетона: ГОСТ регламентирует минимальную толщину защитного слоя бетона над арматурой (обычно 20-30 мм). Этот слой защищает стальную арматуру от коррозии, вызванной воздействием влаги и углекислого газа.
• Качество бетона: Применение бетона проектных марок по прочности и морозостойкости (если требуется) обеспечивает стойкость к механическим нагрузкам и циклам замораживания-оттаивания.
• Плотность бетона: Высокая плотность бетона, достигаемая правильным подбором состава и уплотнением при формовании, снижает водопроницаемость и повышает долговечность.

Огнестойкость:

• Толщина защитного слоя: Тот же защитный слой бетона, который предохраняет арматуру от коррозии, является основной защитой от огня. Он предотвращает быстрый нагрев арматуры до критических температур, при которых она теряет прочность.
• Массивность сечения: Ребристые плиты имеют значительную толщину бетона в ребрах и полке, что обеспечивает высокий предел огнестойкости (как правило, REI 60, REI 90 или выше, где R — несущая способность, E — целостность, I — теплоизолирующая способность, а цифра — время в минутах). Конкретный предел огнестойкости указывается в проектной документации и подтверждается сертификатами или протоколами испытаний.
