Плиты ребристые ГОСТ 22701-77

Плиты ребристые по ГОСТ 22701-77 применяются в качестве несущих элементов покрытий и перекрытий промышленных зданий, общественных сооружений и других объектов с большими пролетами. Их основное назначение — воспринимать значительные нагрузки. Конструкция с ребрами обеспечивает высокую жесткость и несущую способность при относительно небольшом собственном весе, что делает их идеальными для строительства цехов, складов, торговых центров, спортивных комплексов и зданий, где требуется свободное пространство без промежуточных опор.

Основные преимущества ребристых плит включают:

1. Высокая несущая способность: Благодаря ребрам жесткости, плиты эффективно работают на изгиб и могут перекрывать большие пролеты (до 12 метров и более).
2. Жесткость и устойчивость: Ребристая конструкция обеспечивает минимальные прогибы под нагрузкой.
3. Экономия материалов: При равной несущей способности они требуют меньше бетона по сравнению с массивными плоскими плитами такой же высоты.
4. Удобство прокладки коммуникаций: Пространство между ребрами (полки) удобно для скрытой прокладки инженерных сетей (электропроводки, вентиляции).
5. Унификация и скорость монтажа: Стандартизированные размеры по ГОСТ ускоряют проектирование и сборку конструкций.

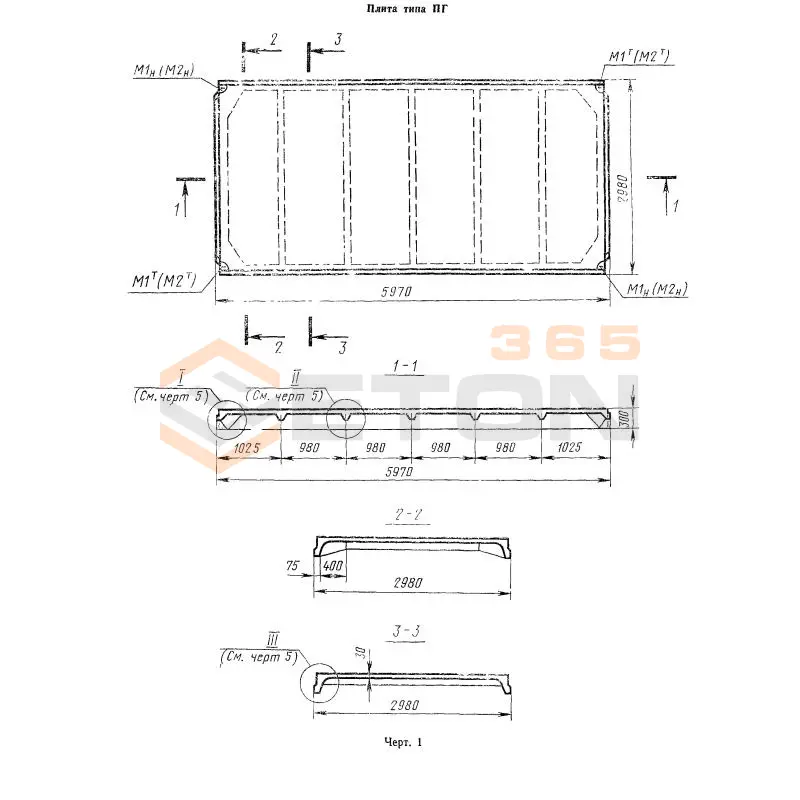

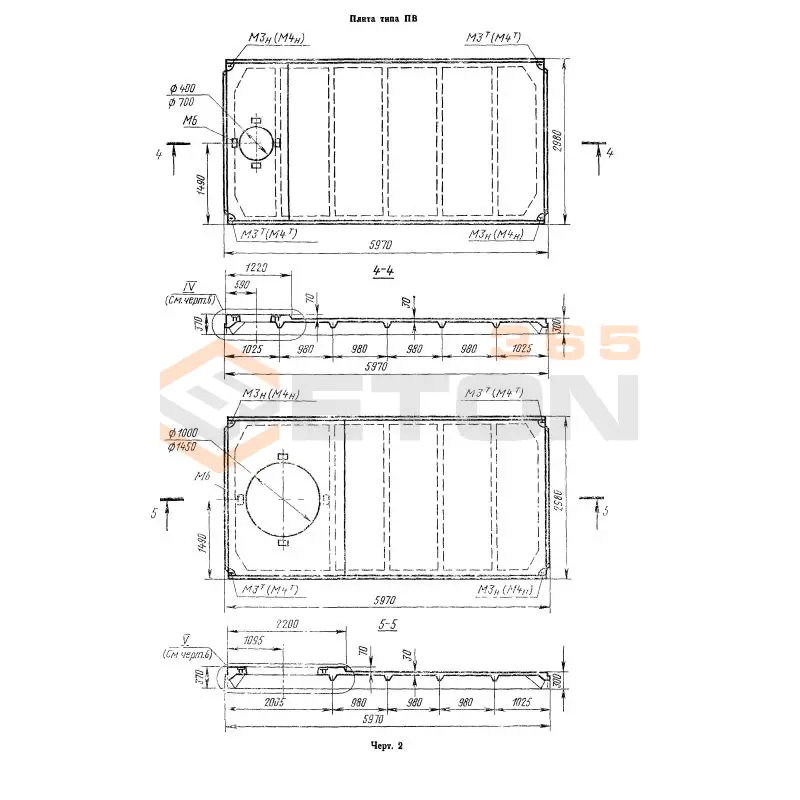

Согласно ГОСТ 22701-77, плиты подразделяются на типы в зависимости от назначения и конструктивных особенностей:

• Плиты типа 1П и 2П: Предназначены для укладки по балкам и фермам. Основное различие — в способе опирания и конфигурации опорных участков.
• Плиты типа 3П и 4П: Используются в зданиях с каркасом из железобетонных колонн и ригелей.

Марка плиты складывается из буквенно-цифрового обозначения, которое включает:

• Тип плиты (например, 1П).
• Номинальную длину и ширину в дециметрах.
• Расчетную нагрузку на плиту (в килопаскалях — кПа).
• Класс арматуры.
• Дополнительные характеристики (например, наличие закладных деталей или монтажных петель).
• Пример маркировки: 1П 72.12-5АIV — плита типа 1П длиной 7200 мм, шириной 1200 мм, рассчитанная на нагрузку 5 кПа, с предварительно напряженной арматурой класса А-IV.

ГОСТ 22701-77 устанавливает строгие геометрические параметры:

• Длина (L): От 3000 мм до 12000 мм с градацией, обычно кратной 300 мм или 600 мм.
• Ширина (B): Как правило, 1500 мм или 3000 мм.
• Высота (h): Общая высота плиты составляет 300 мм или 400 мм. Высота ребра обычно 250-350 мм, а толщина полки (верхней плоской части) — 30-50 мм.
• Шаг ребер: Стандартный шаг поперечных ребер жесткости составляет 600 мм или 1200 мм. Все размеры являются номинальными, и стандарт допускает определенные отклонения, которые должны соответствовать требованиям нормативной документации.

ГОСТ 22701-77 предъявляет высокие требования к материалам для обеспечения необходимой прочности и долговечности:

• Бетон: Должен соответствовать классу по прочности на сжатие не ниже В15 (М200) для ненапрягаемой арматуры и не ниже В20 (М250) для предварительно напряженных плит. Используются тяжелые бетоны. Морозостойкость и водонепроницаемость бетона назначаются в зависимости от условий эксплуатации здания.
• Арматура:
  • Для предварительно напряженных плит: Применяется стержневая арматура классов А-IV (А600), А-V (А800) или высокопрочная проволока и канаты. Предварительное напряжение позволяет повысить трещиностойкость и несущую способность плиты.
  • Для ненапрягаемой арматуры: Используются стержни классов А-I (А240), А-II (А300), А-III (А400).
  • Монтажная и поперечная арматура (хомуты, распределительные стержни) обычно изготавливается из арматуры класса А-I (А240).
