Плиты многопустотные Серия ИЖ 568-04/д

Поделиться:
Фильтр по характеристикам
Длина (мм.)
keyboard_arrow_down
мм.
мм.
Ширина (мм.)
keyboard_arrow_down
мм.
мм.
Высота (мм.)
keyboard_arrow_down
мм.
мм.
Вес (кг.)
keyboard_arrow_down
кг.
кг.
Поделиться:
Плиты многопустотные Серия ИЖ 568-04/д ПБ 72-12-8 (ИЖ568-04/д)
ПБ 72-12-8 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 7180 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 2650 кг.
  • Объем бетона 1,06 м3
  • Геометрический объем 1,8876 м3
Цена: 18508 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 78-12-3 (ИЖ568-04/д)
ПБ 78-12-3 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 7780 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 2875 кг.
  • Объем бетона 1,15 м3
  • Геометрический объем 2,0454 м3
Цена: 20079 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 72-12-6 (ИЖ568-04/д)
ПБ 72-12-6 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 7180 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 2650 кг.
  • Объем бетона 1,06 м3
  • Геометрический объем 1,8876 м3
Цена: 18508 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 78-12-4 (ИЖ568-04/д)
ПБ 78-12-4 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 7780 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 2875 кг.
  • Объем бетона 1,15 м3
  • Геометрический объем 2,0454 м3
Цена: 20079 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 78-12-10 (ИЖ568-04/д)
ПБ 78-12-10 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 7780 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 2875 кг.
  • Объем бетона 1,15 м3
  • Геометрический объем 2,0454 м3
Цена: 20079 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 78-12-6 (ИЖ568-04/д)
ПБ 78-12-6 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 7780 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 2875 кг.
  • Объем бетона 1,15 м3
  • Геометрический объем 2,0454 м3
Цена: 20079 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 84-12-4 (ИЖ568-04/д)
ПБ 84-12-4 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 8380 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 3100 кг.
  • Объем бетона 1,24 м3
  • Геометрический объем 2,2031 м3
Цена: 21650 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 78-12-8 (ИЖ568-04/д)
ПБ 78-12-8 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 7780 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 2875 кг.
  • Объем бетона 1,15 м3
  • Геометрический объем 2,0454 м3
Цена: 20079 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 84-12-3 (ИЖ568-04/д)
ПБ 84-12-3 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 8380 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 3100 кг.
  • Объем бетона 1,24 м3
  • Геометрический объем 2,2031 м3
Цена: 21650 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 90-12-3 (ИЖ568-04/д)
ПБ 90-12-3 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 8980 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 3325 кг.
  • Объем бетона 1,33 м3
  • Геометрический объем 2,3608 м3
Цена: 23222 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 84-12-8 (ИЖ568-04/д)
ПБ 84-12-8 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 8380 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 3100 кг.
  • Объем бетона 1,24 м3
  • Геометрический объем 2,2031 м3
Цена: 21650 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 84-12-6 (ИЖ568-04/д)
ПБ 84-12-6 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 8380 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 3100 кг.
  • Объем бетона 1,24 м3
  • Геометрический объем 2,2031 м3
Цена: 21650 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 90-12-4 (ИЖ568-04/д)
ПБ 90-12-4 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 8980 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 3325 кг.
  • Объем бетона 1,33 м3
  • Геометрический объем 2,3608 м3
Цена: 23222 руб.
Подробнее
Плиты многопустотные Серия ИЖ 568-04/д ПБ 90-12-6 (ИЖ568-04/д)
ПБ 90-12-6 (ИЖ568-04/д)
Плиты многопустотные Серия ИЖ 568-04/д
  • Длина 8980 мм.
  • Ширина 1195 мм.
  • Высота 220 мм.
  • Вес 3325 кг.
  • Объем бетона 1,33 м3
  • Геометрический объем 2,3608 м3
Цена: 23222 руб.
Подробнее
Ответы экспертов на ваши вопросы

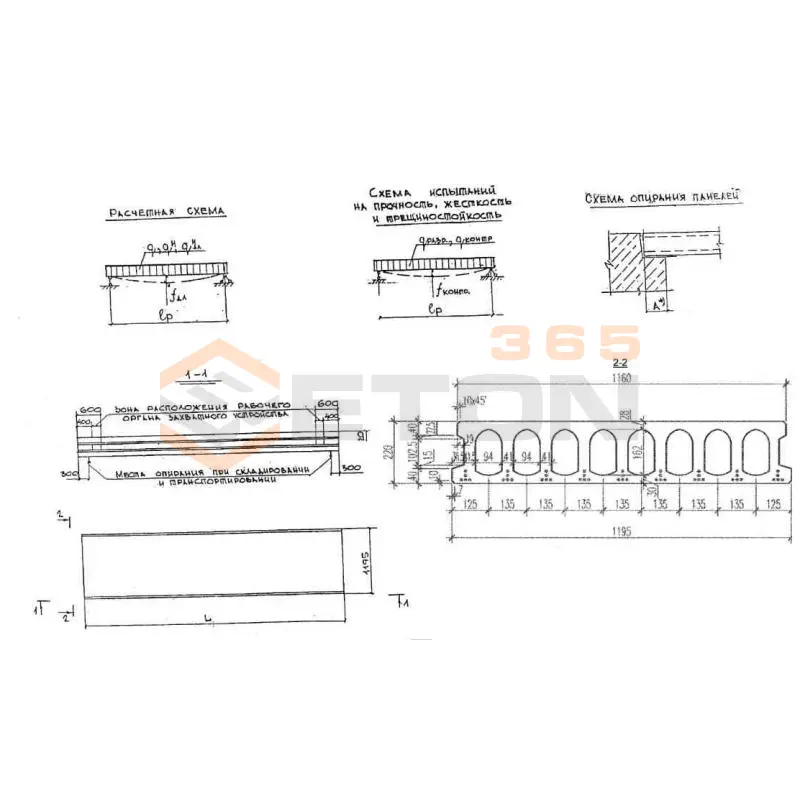

Плиты многопустотные серии ИЖ 568-04/д имеют следующие основные характеристики:

  • Номинальная длина: от 2380 мм до 6280 мм
  • Номинальная ширина: 1190 мм и 1490 мм
  • Высота сечения: 220 мм
  • Диаметр пустот: 159 мм
  • Класс бетона: В15-В25
  • Расчетная нагрузка: 400-800 кгс/м²
  • Масса плиты: от 0,8 до 2,5 тонн в зависимости от длины

При монтаже плит многопустотных серии ИЖ 568-04/д необходимо соблюдать следующие требования:

  • Укладка производится на выровненное основание с цементно-песчаным раствором марки не ниже М100
  • Минимальная глубина опирания на несущие стены - 90 мм
  • Допускается опирание на три стороны
  • Заделка монтажных петель обязательна
  • Заполнение пустот в зонах опирания бетоном класса В15
  • Монтаж должен производиться с использованием грузоподъемных механизмов соответствующей грузоподъемности

Армирование плит серии ИЖ 568-04/д выполняется:

  • Предварительно напряженной арматурой класса Ат-IV, Ат-V
  • Поперечное армирование - сетки из проволоки Вр-I
  • Несущая способность обеспечивается за счет предварительного напряжения
  • Коэффициент надежности по нагрузке - 1,2
  • Плиты рассчитаны на сейсмичность до 7 баллов
  • Допускается устройство проемов с обязательным усилением по контуру

Ограничения по применению плит многопустотных серии ИЖ 568-04/д:

  • Не допускается применение в средах с агрессивной степенью воздействия
  • Температура эксплуатации: от -40°C до +50°C
  • Не рекомендуется для помещений с относительной влажностью более 75%
  • Запрещается использование в зданиях с динамическими нагрузками без дополнительного расчета
  • Не допускается применение без антикоррозионной защиты в условиях возможного увлажнения

Контроль качества и документация:

  • Каждая партия сопровождается паспортом качества
  • Обязательный визуальный контроль поверхности и геометрии
  • Проверка прочности бетона неразрушающими методами
  • Контроль толщины защитного слоя бетона
  • Испытание контрольных образцов на прочность
  • Сертификат соответствия ГОСТ 9561-91
  • Маркировка на торце плиты с указанием даты изготовления и номера партии
