Тротуарные плиты шестиугольные ГОСТ 17608-91

Согласно ГОСТ 17608-91, шестиугольные тротуарные плиты имеют следующие основные характеристики:

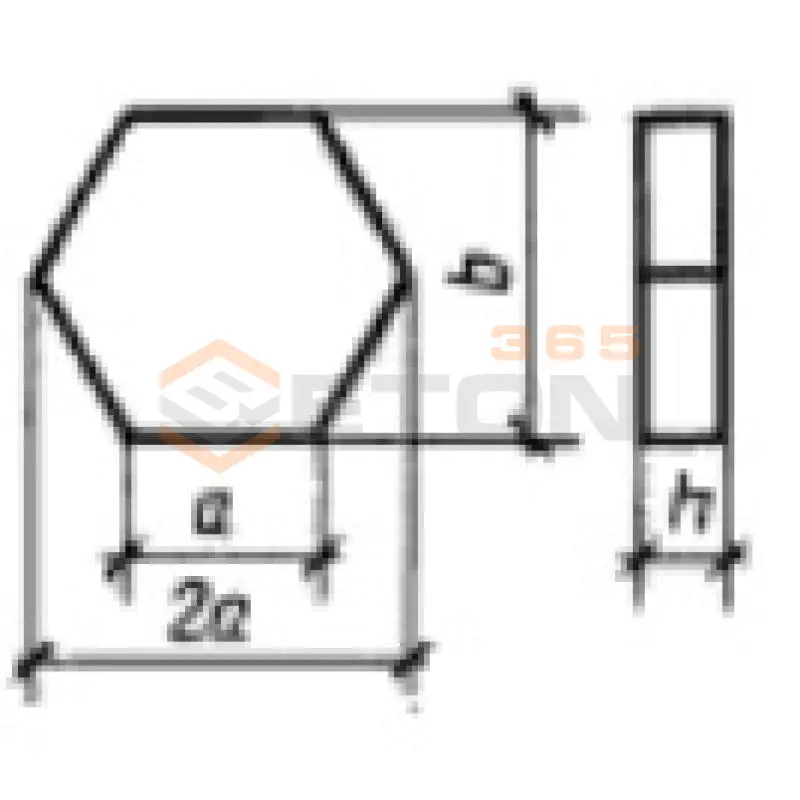

• Размеры и форма: Плиты имеют форму правильного шестиугольника. Номинальная толщина составляет 70 мм, 80 мм или 100 мм (в зависимости от марки и предполагаемой нагрузки).
• Марка прочности: Марка по прочности на сжатие должна быть не ниже М400 (соответствует классу бетона В30). Для плит, предназначенных для движения транспорта, применяются марки М500 (В35) и выше.
• Марка по морозостойкости: Не ниже F200 (выдерживают не менее 200 циклов попеременного замораживания и оттаивания).
• Водопоглощение: Не более 5% по массе.
• Материал: Изготовлены из тяжелого бетона. Могут быть изготовлены с поверхностным упрочняющим слоем (например, из гранитного щебня) для повышения износостойкости.
• Назначение: Предназначены для устройства покрытий пешеходных зон, тротуаров, площадок, а также зон с ограниченным движением транспорта (в зависимости от толщины и марки прочности).

Правильная укладка шестиугольных плит обеспечивает долговечность и эстетичный вид покрытия. Основные этапы:

1. Подготовка основания: Участок очищается, снимается верхний слой грунта (15-30 см). Устраивается уклон для стока воды (1-1.5 см на 1 метр). Дно траншеи трамбуется.
2. Устройство "пирога" основания:
   • На уплотненный грунт укладывается и трамбуется слой щебня или гравия фракции 20-40 мм толщиной 10-20 см (для пешеходных зон) или 20-30 см (для участков с заездом легкового транспорта). Это дренирующий слой.
   • На щебень укладывается выравнивающий слой песка или песчано-цементной смеси (ЦПС) толщиной 3-5 см. Слой тщательно выравнивается и уплотняется.
3. Укладка плит: Укладку начинают от бордюра или от важного визуального элемента (вход в здание). Плиты укладываются вплотную друг к другу на подготовленное песчаное основание. Для подгонки и осадки плит используется резиновая киянка. Контроль плоскости ведется с помощью строительного уровня и правила.
4. Заделка швов: После укладки всей площади швы между плитами заполняются чистым просеянным песком или ЦПС. Излишки сметаются, и поверхность проливается водой для уплотнения засыпки.

Шестиугольные плиты обладают несколькими ключевыми преимуществами:

1. Высокая стабильность покрытия: Благодаря своей геометрии, шестиугольники при укладке создают прочное сцепление друг с другом, образуя монолитное покрытие, устойчивое к смещениям и расползанию. Каждая плита находится в зацеплении с шестью соседними.
2. Эстетическая привлекательность: Узор "пчелиных сот" или "сот" выглядит современно и оригинально, позволяя создавать интересные дизайнерские решения для мощения.
3. Экономия материала: При укладке шестиугольников практически отсутствуют отходы подрезки по сравнению с прямоугольными плитами при мощении криволинейных участков.
4. Равномерное распределение нагрузки: Нагрузка от пешеходов или транспорта распределяется по покрытию более равномерно, что снижает риск просадок и разрушения.

Несущая способность плиты зависит в первую очередь от ее толщины и марки бетона по прочности (указана в ГОСТ 17608-91):

• Плиты толщиной 70 мм (марка М400): Предназначены для пешеходных зон (тротуары, садовые дорожки, площадки отдыха). Они не рассчитаны на движение транспорта.
• Плиты толщиной 80 мм (марка М500): Могут использоваться для мощения территорий с эпизодическим заездом легкового автомобиля (парковки у кафе, подъезды к частным гаражам).
• Плиты толщиной 100 мм (марка М500 и выше): Рекомендуются для зон с регулярным движением легкового транспорта. При условии правильного устройства основания (усиленная щебеночная подготовка) могут выдерживать нагрузку от легковых автомобилей.

Важно помнить, что долговечность и несущая способность покрытия в целом зависят не только от самой плиты, но и от качества основания и правильности укладки.

При выборе и приемке плит обратите внимание на следующие визуальные и технические признаки качества:

1. Геометрия и размеры: Все плиты в партии должны быть одинакового размера, грани – ровными. Проверьте, стыкуются ли несколько плит друг с другом без больших зазоров.
2. Цвет: Однородность цвета по всей партии. Резкие перепады оттенка могут говорить о нарушении технологии производства (непостоянство состава смеси).
3. Поверхность: Поверхность должна быть ровной, без значительных сколов, раковин и трещин. Допускаются незначительные дефекты в пределах, установленных ГОСТ.
4. Звук при простукивании: Качественная плита при легком ударе металлическим предметом издает чистый, звонкий звук. Глухой звук может свидетельствовать о наличии внутренних пустот, неплотной структуры бетона или недостаточной виброуплотнения.
5. Наличие маркировки и документов: Добросовестный производитель предоставляет паспорт качества (сертификат) на партию, где указаны марка по прочности (М), морозостойкости (F) и соответствие ГОСТ 17608-91. Сами плиты могут иметь клеймо с маркой.
6. Вес: Качественная плита из тяжелого бетона имеет значительный вес. Слишком легкая плита может быть сделана из некачественного бетона с повышенной пористостью.
