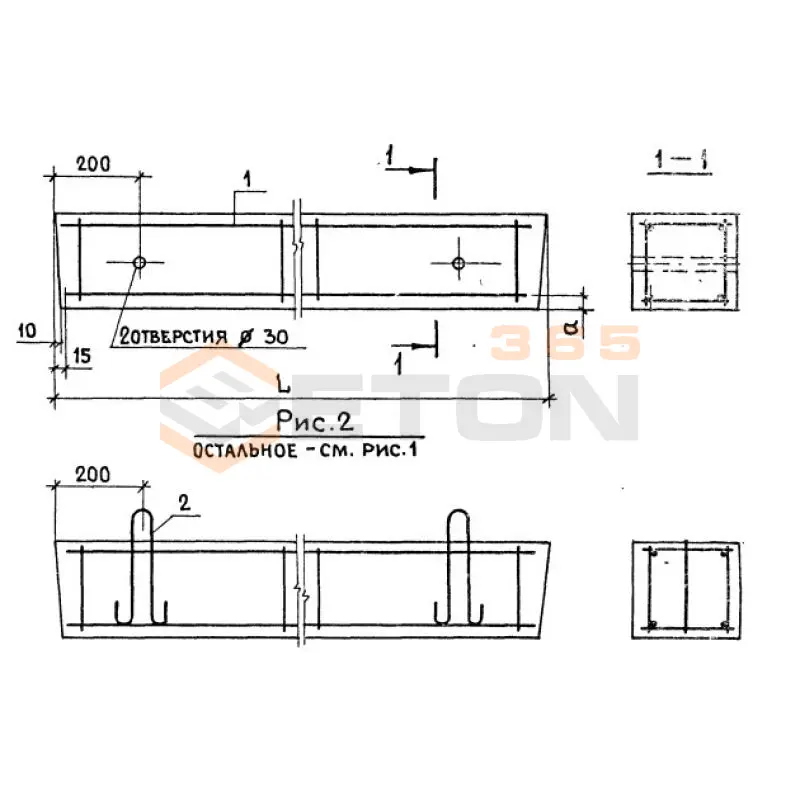

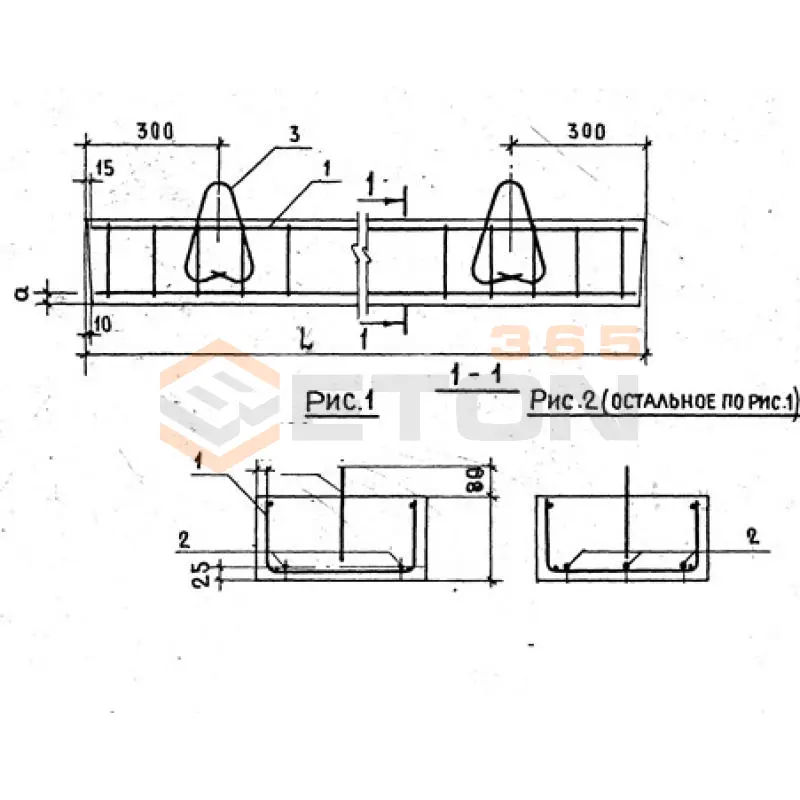

Перемычки железобетонные для промышленных зданий (шифр 13.305.1 Оргтехстрой)

Основные технические характеристики перемычек железобетонных для промышленных зданий по серии 13.305.1 включают:

• Материал: тяжелый бетон классов по прочности на сжатие В25-В30.
• Армирование: предварительно напряженная или ненапрягаемая арматура (в зависимости от типа и несущей способности) из сталей классов Ат-IV, А-III, Вр-I.
• Стандартные длины: как правило, от 1.0 до 6.0 метров (точные значения зависят от конкретной марки).
• Стандартные ширины и высоты: Ширина обычно 120, 250, 380 мм. Высота сечения 190, 220, 250, 290 мм и другие, в зависимости от типа (например, брусковые, плитные, балочные).
• Несущая способность: определяется расчетом и указывается в маркировке (например, 3ПБ16-1 выдерживает определенную нагрузку от вышележащей кладки и перекрытия).
• Маркировка: указывает тип, длину в дециметрах, несущую способность и другие особенности (например, 2ПБ13-1, 5ПБ21-8).
• Масса: варьируется от нескольких десятков до нескольких сотен килограмм.

Перемычки по серии 13.305.1 предназначены для перекрытия проемов (оконных, дверных, воротных) в стенах промышленных зданий. Основные цели и области применения:

1. Восприятие нагрузки: Они воспринимают нагрузку от вышележащих элементов стены (кирпичной или блочной кладки, стеновых панелей) и часто от опирающихся на них конструкций (балок, плит покрытия или перекрытия).
2. Обеспечение пространственной жесткости: Участвуют в обеспечении общей устойчивости и жесткости каркаса здания.
3. Типы зданий: Применяются в одноэтажных и многоэтажных промышленных зданиях, складах, цехах, административно-бытовых корпусах, возводимых по каркасной или бескаркасной схеме.
4. Типы стен: Используются в самонесущих и ненесущих стенах, выполненных из кирпича, легкобетонных блоков или стеновых панелей.

Правильный подбор марки перемычки осуществляется на основе проектной документации и инженерного расчета, который учитывает:

1. Размер проема: Длина перемычки должна быть не менее чем на 200-300 мм (по 100-150 мм с каждой стороны) больше ширины проема для обеспечения надежной опоры.
2. Нагрузка: Расчетная суммарная нагрузка, включающая:
   • Собственный вес перемычки и стены над ней (высота расчетной треугольной или трапециевидной кладки).
   • Нагрузка от перекрытия или покрытия, если они опираются на стену в зоне проема.
   • Временные нагрузки (снеговая, ветровая, технологическая).
3. Тип стены: Толщина и материал стены (кирпич, блоки) определяют ширину и тип перемычки (брусковая, плитная, балочная).
4. Использование таблиц: Проектировщики используют специальные таблицы из серии 1.036.1-1 или альбомов типовых решений, где для стандартных случаев указаны рекомендуемые марки перемычек в зависимости от ширины проема, толщины стены и величины нагрузки. Самостоятельный подбор без расчетов недопустим.

Монтаж перемычек требует соблюдения строгой технологии:

1. Подготовка опор: Поверхность опор (например, простенков из кирпича или бетонных колонн) должна быть выровнена раствором. Глубина опирания должна составлять не менее 200 мм для перемычек длиной до 2.5 м и не менее 250 мм для более длинных.
2. Подъем и установка: Подъем осуществляется с помощью крана стропами за монтажные петли. Установка должна производиться точно по проектным отметкам и осям.
3. Контроль положения: Обязателен контроль горизонтальности с помощью уровня.
4. Анкеровка: После установки монтажные петли, как правило, загибают и замоноличивают. В некоторых случаях требуется дополнительная анкеровка к колоннам или связям каркаса.
5. Опалубка и бетонирование: Зазоры между торцами перемычек в одном проеме и между перемычкой и кладкой заполняются бетоном на мелком заполнителе.
6. Безопасность: До момента набора бетоном опорных участков достаточной прочности (или до возведения вышележащей кладки) перемычки не должны воспринимать расчетные нагрузки.

Использование типовых перемычек по серии 13.305.1 (Оргтехстрой) имеет ряд ключевых преимуществ:

1. Стандартизация и унификация: Изделия имеют унифицированные геометрические и прочностные параметры, что упрощает проектирование, подбор и комплектацию объектов.
2. Проверенная надежность: Конструкции рассчитаны и испытаны на соответствие строительным нормам (СНиП, СП), что гарантирует их несущую способность и долговечность.
3. Индустриальность и скорость монтажа: Заводское изготовление обеспечивает высокое качество бетона и геометрическую точность, что значительно ускоряет процесс монтажа по сравнению с устройством монолитных перемычек непосредственно на стройплощадке.
4. Экономическая эффективность: Массовое производство снижает себестоимость. Сокращение сроков строительства и трудозатрат также приводит к общей экономии.
5. Наличие проектной документации: К серии прилагаются подробные альбомы чертежей и технические условия, что облегчает работу проектировщиков и строителей.
