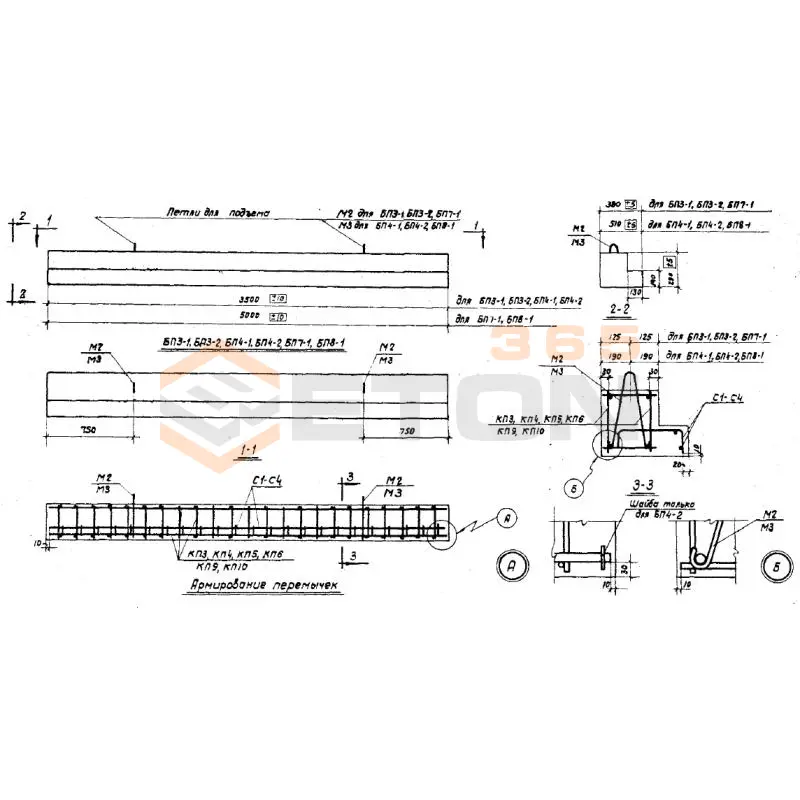

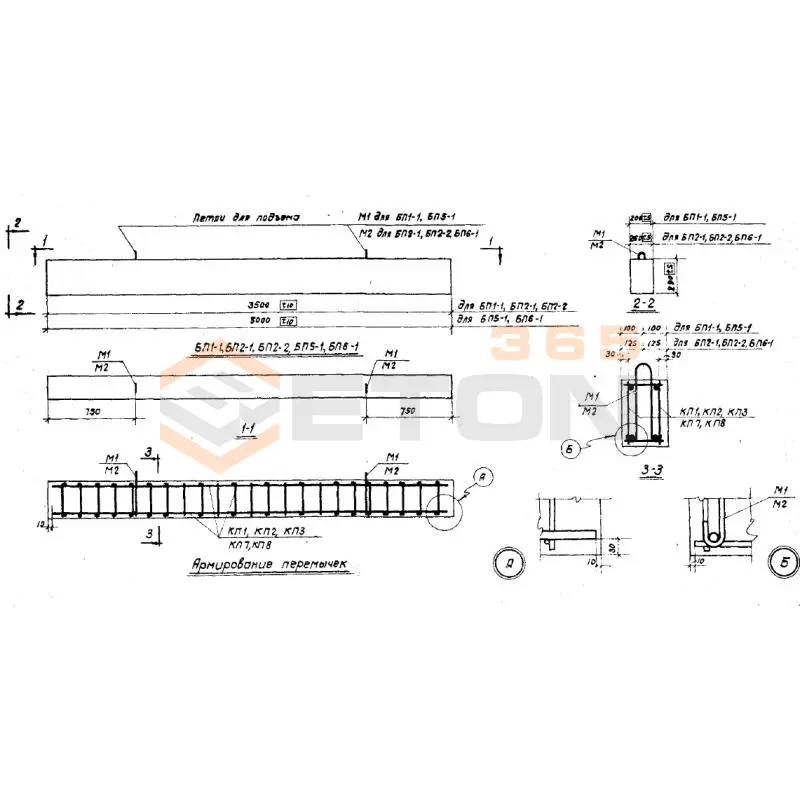

Перемычки Серия КЭ 01-58

Перемычки серии КЭ 01-58 — это стандартизированные железобетонные изделия, предназначенные для перекрытия проемов (оконных, дверных) в стенах зданий. Они воспринимают нагрузку от вышележащих конструкций (стен, перекрытий) и передают ее на простенки. Данная серия разработана для применения в кирпичных и каменных стенах жилых, общественных и промышленных зданий.

Серия КЭ 01-58 включает несколько типов перемычек, которые различаются по форме поперечного сечения и несущей способности. Основные типы:

1. Брусковые (ПБ) — узкие перемычки, применяются когда толщина стены невелика или для перекрытия проемов в перегородках.
2. Балочные (ПГ) — имеют полку (выступ) в нижней части, которая служит опорой для кладки следующего ряда. Применяются, когда низ проема совпадает с верхом перекрытия.
3. Плитные (ПП) — широкие перемычки, применяются для полного перекрытия толщины стены, когда проем имеет четверть (выступ для установки оконной рамы). Конкретные размеры (длина, ширина, высота) и маркировка (например, 2ПБ-16, 3ПГ-21) указываются в рабочих чертежах серии. Длина обычно кратна 100-200 мм.

Выбор перемычки осуществляется на основе расчета и зависит от нескольких факторов:

1. Ширина проема: Определяет необходимую длину перемычки (длина перемычки должна быть больше ширины проема на величину опирания с каждой стороны, обычно не менее 200-250 мм).
2. Нагрузка: Расчетная нагрузка включает вес кладки над проемом, вес перекрытия (если оно опирается на стену) и временные эксплуатационные нагрузки. По величине нагрузки выбирается тип и марка перемычки (брусоковая, балочная, плитная) с требуемой несущей способностью.
3. Толщина стены: Определяет ширину выбираемой перемычки (брусковую, несколько брусковых или плитную). Окончательный выбор должен быть подтвержден проектировщиком и отражен в проектной документации.

Основные преимущества:

1. Прочность и надежность: Изготовлены из тяжелого бетона, армированного стальной арматурой, что обеспечивает высокую несущую способность и долговечность.
2. Стандартизация: Серия является типовой, что упрощает проектирование, заказ и поставку изделий.
3. Огнестойкость: Бетон обладает высокими огнезащитными свойствами.
4. Скорость монтажа: Готовые изделия позволяют быстро вести кладочные работы, не дожидаясь набора прочности (как в случае с монолитными перемычками).
5. Универсальность: Подходят для различных типов зданий и видов стеновых материалов.

Критически важные моменты при монтаже:

1. Правильное опирание: Глубина опирания перемычки на стену должна быть не менее 200 мм (или как указано в проекте) с каждой стороны. Недостаточное опирание может привести к обрушению.
2. Качество опорной поверхности: Поверхность стены в местах опирания должна быть ровной и прочной. При необходимости под перемычку укладывается слой цементно-песчаного раствора.
3. Маркировка и положение: Перемычку необходимо устанавливать строго согласно проекту (правильной маркой) и в правильном положении (например, балочные перемычки — полкой вниз).
4. Контроль уровня: Перемычка должна быть установлена горизонтально по уровню. От этого зависит ровность последующей кладки и распределение нагрузок.
5. Прочность раствора: Не вести кладку на свежеустановленную перемычку до набора раствором достаточной прочности (обычно не менее 50% от проектной, что достигается через 1-3 суток в зависимости от температуры).
