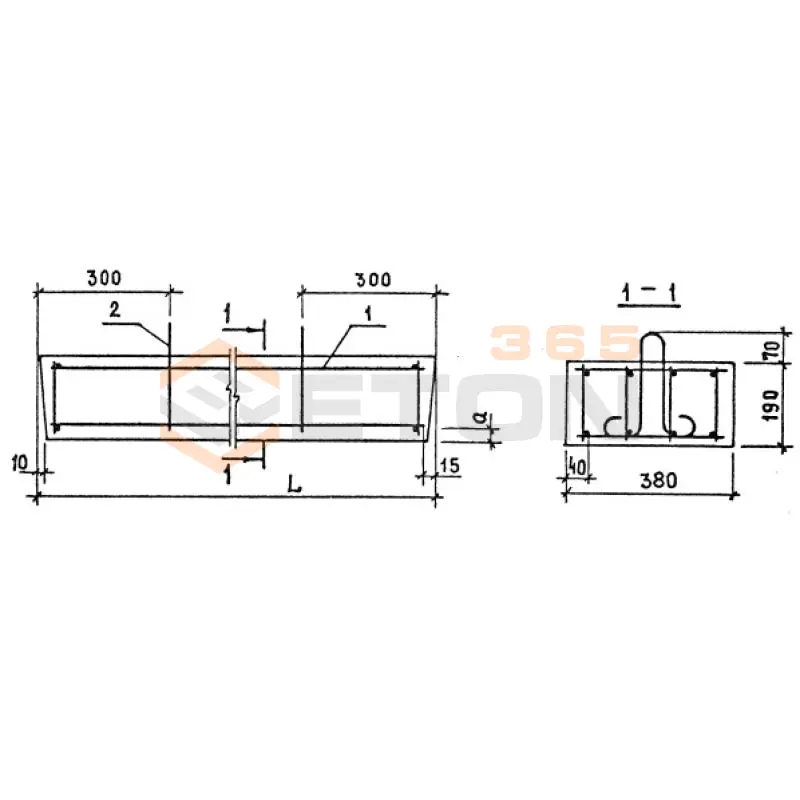

Перемычки плитные ПП ГОСТ 948-84

Основные типоразмеры перемычек плитных ПП регламентированы ГОСТ 948-84. Маркировка состоит из буквенно-цифрового обозначения, например, ПП 12-10-22. Расшифровка:

• ПП – плитная перемычка.
• Первая цифра (12) – длина в дециметрах (1200 мм).
• Вторая цифра (10) – ширина в дециметрах (1000 мм).
• Третья цифра (22) – высота в сантиметрах (220 мм). Стандартные длины: от 1200 мм до 4200 мм. Ширины: 120, 250, 380, 510, 640 мм и другие. Высоты: от 140 до 290 мм. Полный перечень приведен в таблицах ГОСТ.

Несущая способность перемычек ПП определяется расчетом на нагрузки от вышележащих конструкций (стен, перекрытий) и собственного веса. По ГОСТ изделия изготавливаются из тяжелого бетона классов В15-В25 (марка прочности М200-М300) и армируются стальной арматурой классов А-I, А-III. Расчетная нагрузка указывается в проектной документации и зависит от марки перемычки, пролета и условий опирания. Например, перемычка ПП 16-10-22 может выдерживать нагрузку до 2000 кг/м при стандартном пролете. Точные значения приведены в сериях рабочих чертежей (например, серия 1.038.1-1).

Плитные перемычки ПП применяются в гражданском и промышленном строительстве для устройства проемов в кирпичных, блочных и панельных стенах. Основные цели:

• Перекрытие оконных и дверных проемов.
• Восприятие нагрузки от вышележащей кладки и перекрытий.
• Обеспечение устойчивости стеновой конструкции. Их используют в зданиях с высотой этажа до 4,2 м, преимущественно в ненесущих и самонесущих стенах. Благодаря плоской форме, они удобны для последующего оштукатуривания.

Требования к монтажу:

1. Подготовка опор: глубина опирания должна быть не менее 200-250 мм с каждой стороны, опорные поверхности должны быть выровнены.
2. Укладка: перемычки укладываются на цементно-песчаный раствор марки не ниже М50.
3. Контроль горизонтальности: с помощью уровня, допустимое отклонение – не более 5 мм на весь пролет.
4. Армирование: при необходимости, стыки и зоны опирания дополнительно армируются по проекту.
5. Ограничения: запрещается нагружать перемычки до набора бетоном прочности (минимум 70% от проектной, обычно через 7-10 суток).

Альтернативы перемычкам ПП:

1. Брусковые перемычки (ПБ) – уже и выше, применяются для узких проемов. Преимущество: экономия материала. Недостаток: меньшая ширина опоры.
2. Балочные перемычки (ПГ) – с полками, для больших нагрузок. Преимущество: высокая несущая способность. Недостаток: сложность изготовления.
3. Монолитные перемычки – изготавливаются на месте. Преимущество: гибкость в размерах. Недостаток: длительные сроки due to твердения бетона.
4. Металлические перемычки – из швеллеров или уголков. Преимущество: быстрота монтажа. Недостаток: подверженность коррозии и необходимость защиты. Плитные перемычки ПП выигрывают за счет простоты монтажа, стандартизации и хорошего сочетания несущей способности с удобством в кладке.
