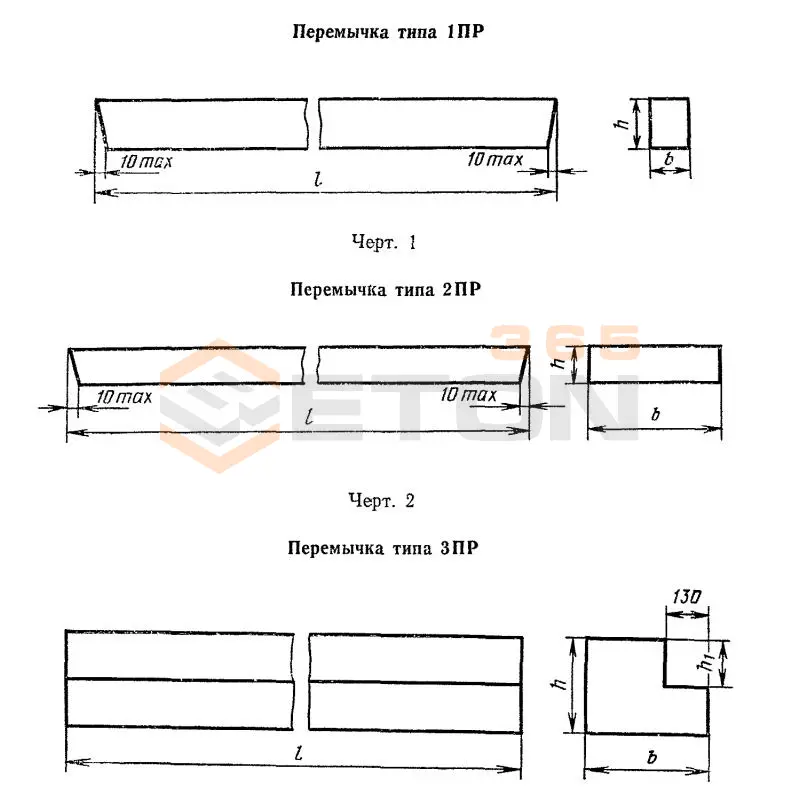

Перемычки плитные ГОСТ 948-76

ГОСТ 948-76 устанавливает следующие основные типы плитных перемычек:

1. ПП — плитная перемычка для опирания на стены с двух сторон. Используется для перекрытия проемов в несущих стенах.
2. ПГ — плитная перемычка балочного типа (грузовая). Применяется в случаях, когда на перемычку опираются элементы перекрытия или другие конструкции, создающие значительную нагрузку.
3. ПБ — плитная перемычка брусковая. Имеет уменьшенную ширину по сравнению с ПП и ПГ. Применяется для ненесущих стен (самонесущих и перегородок), где нагрузка свыше проема отсутствует или минимальна.

Назначение всех типов — перекрытие оконных, дверных и других проемов в каменных и кирпичных стенах зданий.

Основные размеры регламентированы ГОСТ 948-76 и выбираются в зависимости от ширины и высоты проема, а также от расчетной нагрузки.

• Длина (L): Стандартные длины составляют от 1000 мм до 6000 мм с определенным шагом (например, 1200, 1400, 1800, 2000, 2200, 2500, 3000, 3300, 3600, 4000 мм и т.д.).
• Ширина (b): Зависит от типа и толщины стены. Для ПП и ПГ ширина обычно составляет 120, 250, 380 мм (под распространенную толщину стен в 1, 1.5 и 2 кирпича). Для ПБ ширина составляет 120 и 250 мм.
• Высота (h): Стандартные высоты сечения — 65 мм (для ПБ) и 140, 220, 290 мм (для ПП и ПГ).

Маркировка расшифровывается следующим образом: Пример: 2ПГ 44-4-п

• 2 — порядковый номер по несущей способности (2-я несущая способность).
• ПГ — тип перемычки (плитная грузовая).
• 44 — длина в дециметрах (44 дм = 4400 мм).
• 4 — ширина в дециметрах, деленная на 10 (4 означает 4 * 10 = 40 см? Нет, здесь требуется уточнение. Обычно это округленная ширина в дециметрах: 4 дм = 400 мм, но для стандартной ширины 380 мм маркировка может быть "3" или "4" в зависимости от таблицы ГОСТ. На практике нужно сверяться с таблицами).
• п — наличие монтажных петель (п — с петлями, без буквы — без петель).

Выбор перемычки — ответственная задача, которую должен выполнять проектировщик на основе расчета. Однако общий принцип следующий:

1. Определить тип стены: Несущая, самонесущая или ненесущая (перегородка). Для несущих стен, на которые опираются перекрытия, применяют перемычки ПГ. Для несущих стен без опирания перекрытий — ПП. Для ненесущих стен — ПБ.
2. Определить ширину проема: Длина перемычки должна быть не менее чем на 200-300 мм (по 100-150 мм с каждой стороны) больше ширины проема для обеспечения надежной опоры на стену.
3. Определить толщину стены: Ширина перемычки (b) должна соответствовать толщине стены (120, 250, 380 мм и т.д.).
4. Оценить нагрузку: Учесть нагрузку от вышележащей стены, перекрытий (если они опираются на стену над проемом), снеговую нагрузку (для верхних этажей) и другие факторы. По величине нагрузки выбирается серия (номер несущей способности) и высота сечения (h) перемычки.
5. Свериться с таблицами несущей способности: В рабочих чертежах серий или в альбомах типовых решений приводятся таблицы, в которых указано, какую марку перемычки (например, 2ПГ 44-4-п) следует применять для проема определенной ширины при заданной нагрузке.

Важно: Неправильный выбор перемычки может привести к ее прогибу, образованию трещин и даже обрушению.

Использование стандартизированных перемычек по ГОСТ 948-76 имеет ряд ключевых преимуществ:

1. Стандартизация и унификация: Гарантирует стабильность геометрических размеров и физико-механических характеристик, что упрощает проектирование и строительство.
2. Высокая прочность и надежность: Изготовленные в заводских условиях из тяжелого бетона с обязательным армированием, эти перемычки выдерживают расчетные нагрузки.
3. Ускорение темпов строительства: Готовые изделия монтируются быстро, не требуя времени на набор прочности (как в случае с монолитными перемычками).
4. Проверенная технология: ГОСТ 948-76 — это давно действующий стандарт, а перемычки — отработанный и проверенный временем конструктивный элемент.
5. Экономическая эффективность: Серийное производство снижает стоимость изделий по сравнению с индивидуальным изготовлением.

Монтаж плитных перемычек должен производиться в строгом соответствии с проектом производства работ (ППР). Основные правила:

1. Подготовка опорной поверхности: Место опирания перемычки (постель) должно быть выровнено слоем цементно-песчаного раствора марки не ниже М100.
2. Минимальная глубина опирания: Должна быть не менее 125 мм (для перемычек длиной до 2 м) и не менее 200-250 мм (для перемычек длиной более 2 м). Точная величина указывается в проекте.
3. Использование грузоподъемной техники: Перемычки монтируются с помощью крана. Зацепление производится за все предусмотренные монтажные петли.
4. Контроль положения: После укладки проверяется горизонтальность и отметка низа перемычки, а также правильность ее положения в плане.
5. Анкеровка (при необходимости): В сейсмических районах или в особых случаях перемычки могут анкериться к кладке.
6. Опалубка для монолитных участков: Если над перемычкой предусмотрен монолитный участок (рядовой кладки, превращаемый в армированный пояс), по бокам перемычки устанавливается опалубка.
